Kontrastní senzor LX-100
Série LX-100
- Vybaven se třemi LED: červená, zelená a modrá
Pro detekci libovolných značek je tento senzor vybaven červenou, zelenou a modrou LED jako prvky pro vysílání světla v jedné jednotce. Kromě toho je využíván koaxiální odrazný optický systém a ten realizuje vysokou přesnost snímání při použití 12bitového A/D převodníku s rozlišením 1⁄4000.
- Dva volitelné režimy snímání pro všechny aplikace

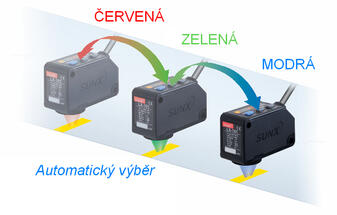

Režim značek:Tento snímací režim automaticky zvolí jednotlivou barvu s 3 LED (červenou, zelenou nebo modrou) a zajišťuje tak vysoce rychlou dobu odezvy 45 μs. Funkce automatické volby optimální LED volí LED nejvhodnější pro snímání. Tato funkce je perfektní pro ultra-rychlé snímání.

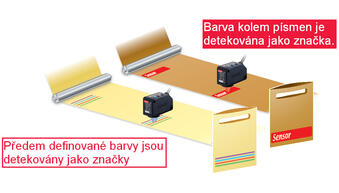

Barevný režim:Všechny tři R-G-B LED se rozsvítí a je vytvořeno vysoce přesné rozlišování s využitím poměru odraženého světla R-G-B. Tato funkce umožňuje efektivní detekci fi lmů se vzorky kolem oblasti značek.
- I začátečníci dokáží rychle zvládnout obsluhu MODE NAVI
Základní funkce senzoru jsou reprezentovány pomocí 6 kontrolek (MODE NAVI). Uživatel tak jednoduše může kontrolovat, který režim je aktivován a rychle zvládne vyhodnocovací operace.
- Stav snímání lze řídit digitálně
Dle zobrazeného čísla lze jednoduše kontrolovat stav snímání. Tak může být digitálně indikováno nastavení pro každý typ balicí fólie.
- Přímé kódy umožňují provést jednoduchou kontrolu nastavení
Nastavení senzorů řady LX-100 je zobrazeno pomocí 4číslicového přímého kódu. Přímé kódy umožňují jednoduchou kontrolu nastavení a provádění údržby po telefonu.
- Super-jednoduché učení
Učení (nastavování prahových hodnot) lze provádět super -jednoduchým postupem v ‘režimu značek’ nebo v ‘režimu barev’. Protože lze učení provádět z ovládacího panelu nebo z jiného externího vstupního zařízení, je možné modely jednoduše zaměňovat.
- Kompaktní konstrukce pro podstatnou úsporu místa
Vysoká přesnost snímání a vícenásobné funkce jsou realizovány v tělese s kompaktními rozměry 57×24×38 mm (Š×V×H) body. Typy s kabelem a s plug-in konektory jsou k dispozici v závislosti na použitém zařízení. Tyto senzory lze snadno integrovat do již existujících systémů.
Typické aplikace
| Umístění tub |
Detekce tištěných značek pro nastavení tub. | |
| Detekce značek |
Detekce značek u obalového fi lmu. |
Technické parametry
Typ | Kabel | Konektor M12 | |
Modelové | NPN-výstup | LX-101 | LX-101-Z |
PNP-výstup | LX-101-P | LX-101-P-Z | |
Rozsah snímání | 10 ± 3 mm | ||
Napájecí napětí | 12 až 24 V DC ±10 % | ||
Velikost bodu | 1 x 5 mm ve vzdálenosti 10 mm | ||
Výstup 1 | Výstup typu NPN: tranzistor s otevřeným kolektorem | Výstup typu NPN: tranzistor s otevřeným kolektorem | |
Výstupní operace | Režim značek: světlo-ON / tma-ON (autom. nastavení při učení) | ||
Výstup 2 | Výstup typu NPN: tranzistor s otevřeným kolektorem | - | |
Výstupní operace | Opačná funkce než u výstupu 1 | - | |
Doba odezvy | Režim značek: 45 μs nebo méně; barevný režim: 150 μs nebo méně | ||
Nastavení citlivosti | Režim značek: 2úrovňové učení / plně automatické učení; | ||
Externí učení | Ano, 1 vodič | ||
Časovač | Zpožděné sepnutí, zpožděné rozepnutí | ||
Display | Ano, 4 místný | ||
Krytí | IP67 (IEC) | ||
Okolní teplota | -10 až +55 °C | ||
Vysílací prvek | Kombinovaná červená / zelená / modrá LED | ||
Připojení | 2m kabel, 5 x 0,34 mm2 | 4 pinový konektor M12 | |
Rozměry (Š×V×H) | 24×40×57 mm | ||
Volitelné příslušenství
Zde naleznete přesné typy konenktorů a kabelů pro senzory řady LX-100
Konektory | |||
Přímé - M12 - 4 pin, samice | Úhlové (90°) - M12 - 4 pin, samice | ||
|
| ||
Popis | Objednací číslo | Popis | Objednací číslo |
4-pin PG7 | 8A4000315 | 4-pin PG7 | 8A4001315 |
4-pin PG9 | 8A4000325 | 4-pin PG9 | 8A4001325 |
Konektory s kabelama | |||
|
| ||
Přímé - M12 -4 pin, samice | Úhlové (90°) - M12 - 4 pin, samice | ||
Popis | Objednací číslo | Popis | Objednací číslo |
PUR/PVC kabel | 4-pin | PUR/PVC kabel | 4-pin |
2m kabel | 804000P03M020 | 2m kabel | 804001P03M020 |
5m kabel | 804000P03M050 | 5m kabel | 804001P03M050 |
10m kabel | 804000P03M100 | 10m kabel | 804001P03M100 |
Rozměry
LX-101, LX-101P |
|
LX-101-Z, LX-101P-Z |
|
Připojení
LX-101, LX-101-Z |
|
LX-101P, LX-101P-Z |
|
