LED blok pre spodnú montáž v krabičke LBX

Aktuální spotřeba	25 mA ±20%
Barva	Červená
Frekvence	50/60 Hz
Hmotnost	19 g
Jmenovité instalované impilsní napětí Uimp (Přepětí kat. III - Pol 3)	4 kV
Jmenovité izolační napětí Ui	300 V
Klimatická odolnost proti cyklickému vlhkému teplu	IEC 60068-2-3
Klimatická odolnost proti mořskému vzduchu	IEC 60068-2-52
LED tolerance napětí	± 20%
Max. utahovací moment	1,2
Napájecí napětí LED	12-24V AC/DC
Připojení pevného vodiče max.	2,5 mm²

Aktuální spotřeba

25 mA ±20%

Barva

Červená

Frekvence

50/60 Hz

Hmotnost

19 g

Jmenovité instalované impilsní napětí Uimp (Přepětí kat. III - Pol 3)

4 kV

Jmenovité izolační napětí Ui

300 V

Klimatická odolnost proti cyklickému vlhkému teplu

IEC 60068-2-3

Klimatická odolnost proti mořskému vzduchu

IEC 60068-2-52

LED tolerance napětí

± 20%

Max. utahovací moment

1,2

Napájecí napětí LED

12-24V AC/DC

Připojení pevného vodiče max.

2,5 mm²

Provozní teplota max.	70 °C
Provozní teplota min.	-25 °C
Průřez vodiče max.	1.5 mm²
Průřez vodiče min.	0.5 mm²
Shoda s normami	UL 508, CSA 22.2, BV, CB, CE
Stupeň kryt zadní strany panelu	IP20
Teplo odolné proti klimatu	IEC 60068-2-30
Teplota skladování do	70 °C
Teplota skladování od	-40 °C
Životnost při jmenovitém napájecím napětí (25 °C)	100000 h

Provozní teplota max.

70 °C

Provozní teplota min.

-25 °C

Průřez vodiče max.

1.5 mm²

Průřez vodiče min.

0.5 mm²

Shoda s normami

UL 508, CSA 22.2, BV, CB, CE

Stupeň kryt zadní strany panelu

IP20

Teplo odolné proti klimatu

IEC 60068-2-30

Teplota skladování do

70 °C

Teplota skladování od

-40 °C

Životnost při jmenovitém napájecím napětí (25 °C)

100000 h

Objednací číslo	Aktuální spotřeba	Barva	LED tolerance napětí	Napájecí napětí LED	Životnost při jmenovitém napájecím napětí (25 °C)
Objímka s bílou LED diodou 24V Art: 33SAWL Zkopírováno	25 mA ±20%	Bílá	± 20%	12-24V AC/DC	50000 h
Objímka s rudou diodou 24V do Art: 33SARL Zkopírováno	25 mA ±20%	Červená	± 20%	12-24V AC/DC	100000 h
LEDBLOCK F LBX 12-24V GRÖN SKR Art: 33SAGL Zkopírováno	25 mA ±20%	Zelená	± 20%	12-24V AC/DC	50000 h
LEDBLOCK F LBX 12-24V GUL SKRU Art: 33SAYL Zkopírováno	25 mA ±20%	Žlutá	± 20%	12-24V AC/DC	100000 h
Objímka s rudou diodou 24V Art: 33SABL Zkopírováno	25 mA ±20%	Modrá	± 20%	12-24V AC/DC	50000 h
Zlečení s červenou diodou 130 V až LBX Art: 33SARM Zkopírováno	20 mA ±10%	Červená	± 10%	130V AC	100000 h
Klouzání s zelenou diodou 130 V na LBX Art: 33SAGM Zkopírováno	20 mA ±10%	Zelená	± 10%	130V AC	50000 h
Rukáv se žlutou diodou 130 V až LBX Art: 33SAYM Zkopírováno	20 mA ±10%	Žlutá	± 10%	130V AC	100000 h
Posunutí s bílou diodou 130 V na LBX Art: 33SAWM Zkopírováno	20 mA ±10%	Bílá	± 10%	130V AC	50000 h
Modrý rukáv s modrou diodou 130 V až LBX Art: 33SABM Zkopírováno	20 mA ±10%	Modrá	± 10%	130V AC	50000 h
LEDBLOCK FÖR LBX 230V RÖD SKR Art: 33SARH Zkopírováno	16 mA ±30%	Červená	± 30%	230V AC	100000 h
LEDBLOCK FÖR LBX 230V GRÖN SKR Art: 33SAGH Zkopírováno	16 mA ±30%	Zelená	± 30%	230V AC	50000 h
LEDBLOCK FÖR LBX 230V GUL SKR Art: 33SAYH Zkopírováno	16 mA ±30%	Žlutá	± 30%	230V AC	100000 h
LEDBLOCK FÖR LBX 230V VIT SKR Art: 33SAWH Zkopírováno	16 mA ±30%	Bílá	± 30%	230V AC	50000 h
Modrý rukáv s modrou diodou 230 V až LBX Art: 33SABH Zkopírováno	16 mA ±30%	Modrá	± 30%	230V AC	50000 h

Vybraná varianta

Vyberte variantu ze seznamu

LED blok pre spodnú montáž v krabičke LBX

Vybraná varianta

Technická data / Dokumenty

Příslušenství a související produkty

Vybraná varianta

Specifikace

Ke stažení

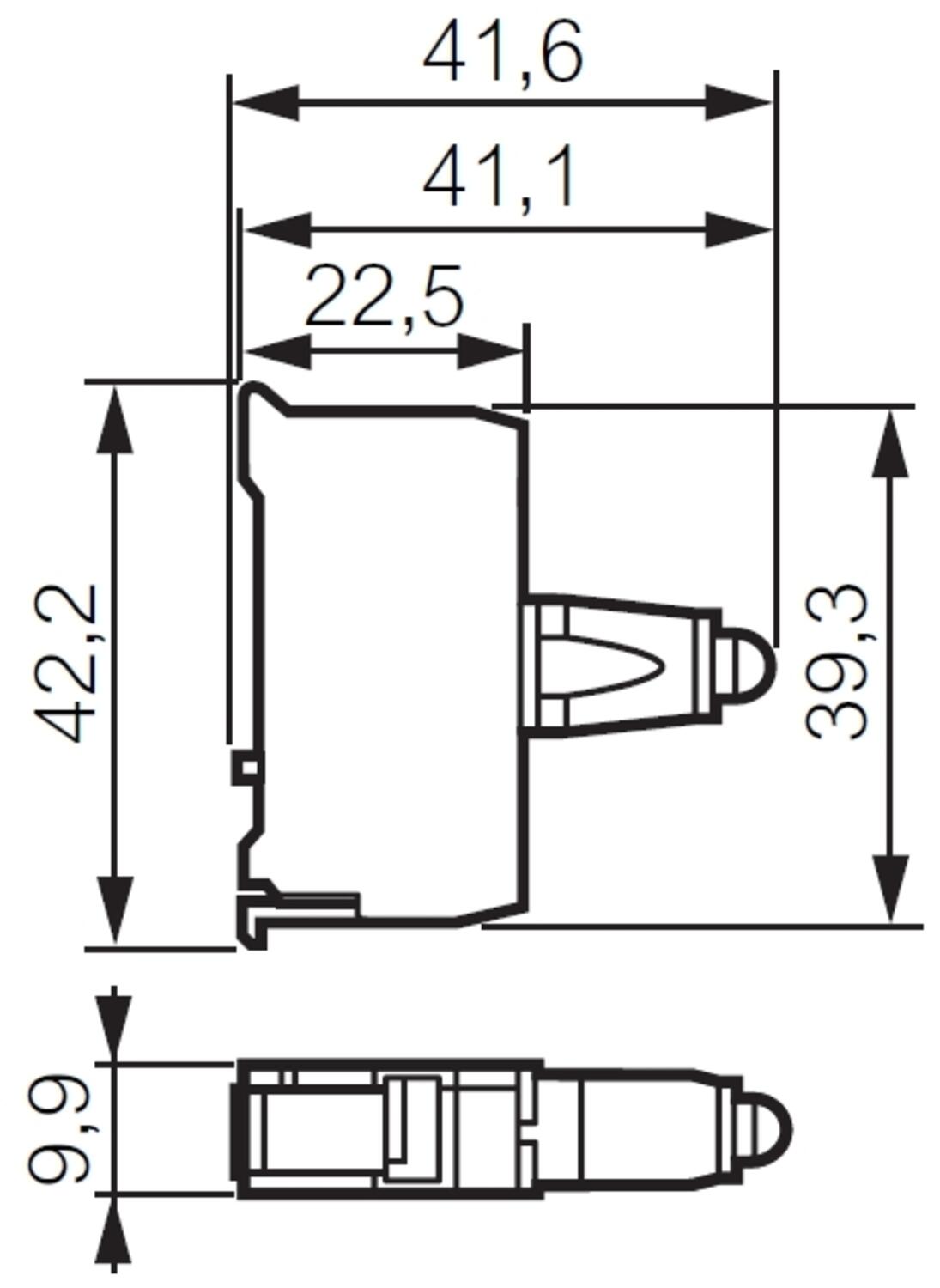

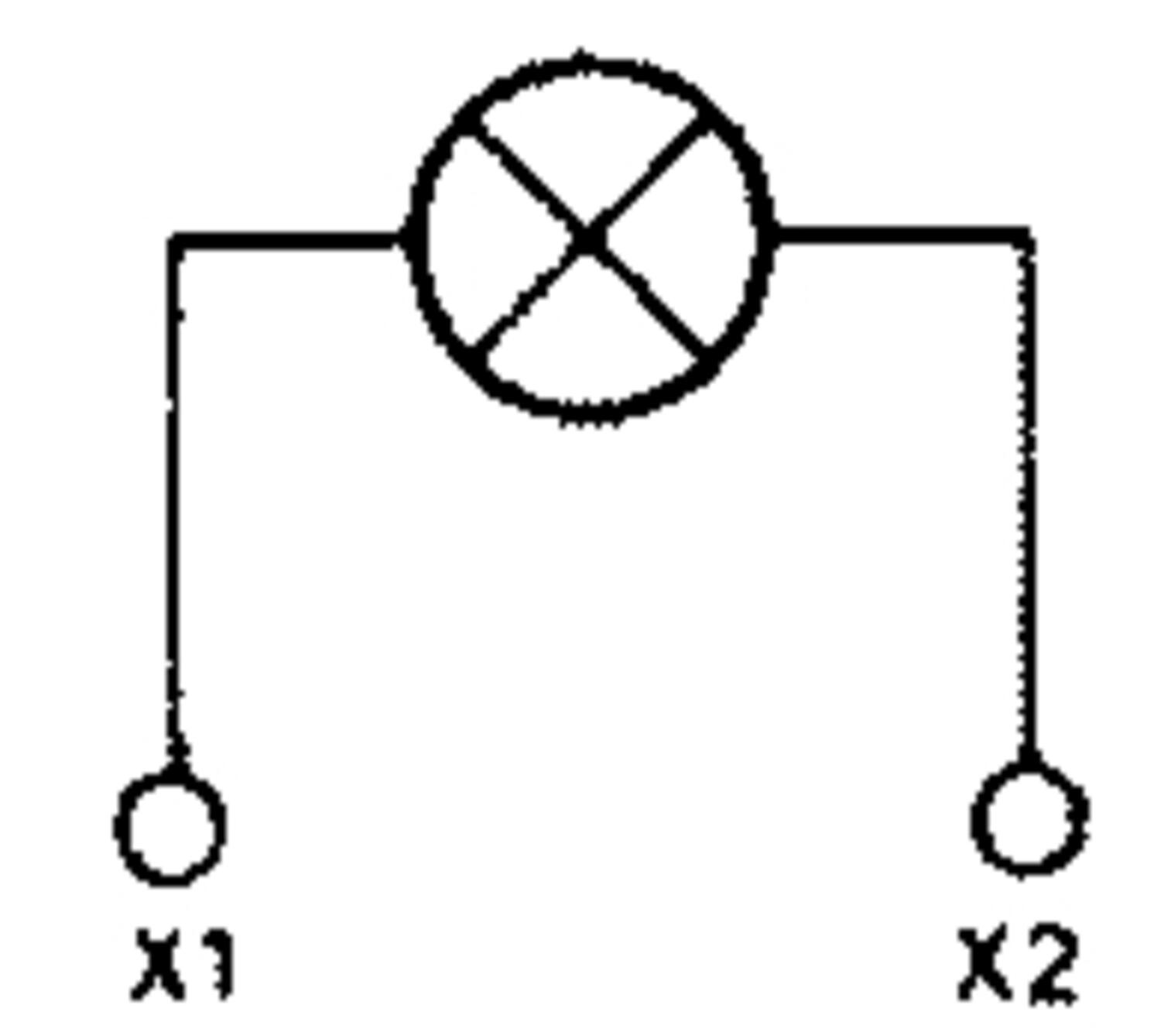

Rozměry a připojení
