ENTRELEC
Balení | 100 ks |
---|---|
Barva | Šedá |
Délka odizolování | 9,5 mm |
Doporučený plochý šroubovák | 3,5 Ø mm |
Hloubka | 38 mm |
Impulzní výdržné napětí | 8000 V |
Jmenovité napětí dle IEC | 800 V |
Jmenovité napětí dle UL | 600 V |
Jmenovitý proud dle IEC | 24 A |
Jmenovitý proud dle UL | 15 A |
Jmenovitý průřez dle IEC | 2,5 mm² |
Jmenovitý průřez dle UL | 12 AWG |
Max. průřez laněného vodiče dle IEC | 2,5 mm² |
Max. průřez laněného vodiče dle UL | 12 AWG |
Max. průřez pevného vodiče dle IEC | 4 mm² |
---|---|
Max. průřez pevného vodiče dle UL | 12 AWG |
Max. průřez vodiče s izolovanou dutinkou dle IEC | 2,5 mm² |
Min. průřez laněného vodiče dle IEC | 0,12 mm² |
Min. průřez laněného vodiče dle UL | 26 AWG |
Min. průřez pevného vodiče dle IEC | 0,12 mm² |
Min. průřez pevného vodiče dle UL | 26 AWG |
Min. průřez vodiče s izolovanou dutinkou dle IEC | 0,5 mm² |
Počet připojení | 2 ks |
Shoda s normami | CE, cULus, EAC, RoHS |
Šířka | 5 mm |
Třída krytí | IP20 |
Výška | 32 mm |
Pouze jeden vodič do jedné svorky.
Materiál UL 94 VO.
Svorky DS jsou určené pro lištu TS35.
Šířka 5 mm | Šířka 10 mm |
Miniaturní svorka 2 připojení | Miniaturní svorka 4 připojení |
|
| IEC | UL | CSA |
Průřez vodiče | - pevný | 0.12 - 4 mm² | 26 - 12 AWG | 26 - 12 AWG |
| - lankový | 0.12 - 2.5 mm² | 26 - 12 AWG | 26 - 12 AWG |
| - izol. koncovka | 0.5 - 2.5 mm² |
|
|
Jmenovité napětí | V st/ss | 800 | 600 | 600 |
Jmenovitý proud | A | 24 (1) | 20 | 25 |
Jmenovitý průřez |
| 2.5 mm² | 14 AWG | 14 AWG |
Délka odizolování | mm | 9.5 mm/.37" | 9.5 mm/.37" | 9.5 mm/.37" |
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
Pružinová miniaturní, 2 připojení, lišta TS35 | DS2.5/5.2L | 29022104 |
| 100 | |
DS2.5/5.N.2L | 29022306 |
| |||
DS2.5/5.2L | 29022205 |
| |||
DS2.5/10.4L | 29023106 |
| |||
DS2.5/10.N.4L | 29023300 |
| |||
DS2.5/10.4L | 29023207 |
| |||
Pružinová, 2 připojení, zemnící svorka bez kostření, lišta TS35 | DS2.5/5.PI.2L | 29023011 |
| ||
Pružinová, 4 připojení, zemnící svorka bez kostření, lišta TS35 | DS2.5/10.PI.4L | 29024023 |
|
Popis | Poznámka | Typ | Obj.č. | E-kód | Balení | |
Koncovka |
| BADL | 39990302 | E2925699 | 50 | |
Krajní stěna | šedá |
| FED1.L | 29130102 |
| 20 |
oranžová |
| FED1.L | 29130203 |
| ||
Krajní stěna | šedá |
| FED2.L | 29131123 |
| 50 |
oranžová |
| FED2.L | 29131224 |
| ||
Zkratovací propojka | 2-pólová |
| BJDL5 | 29110223 |
| 20 |
3-pólová |
| 29110324 |
| |||
4-pólová |
| 29110425 |
| |||
5-pólová |
| 29110526 |
| |||
6-pólová |
| 29110627 |
| |||
7-pólová |
| 29110720 |
| |||
8-pólová |
| 29110801 |
| |||
9-pólová |
| 29110902 |
| |||
10-pólová |
| 29111026 |
| |||
Zkratovací propojka | 2-pólová |
| BJDL10 | 29132226 |
| |
3-pólová |
| 29132327 |
| |||
4-pólová |
| 29132420 |
| |||
5-pólová |
| 29132521 |
|
Popisy RC55
BADL | FED1.L |
FED2.L | BJDL5 |
BJDL10 | RC55 |
(1) Zkratová odolnost pro DR2.5/5.PI. ...L a DS2.5/5.PI. ...L: 300 A/1 s
.(2) Pouze pro D2.5/5... .2L.
(3)Pouze pro D2.5/10... .4L.
U fotovoltaických aplikací je důležité mít spolehlivé a účinné elektrické komponenty, které odolávají náročným podmínkám prostředí a poskytují optimální výkon. Tři přední společnosti, Mersen, TE Connectivity a SOCOMEC, nabízejí řadu produktů určených speciálně pro fotovoltaické aplikace.
Případová studie z oblasti papírenského a chemického průmyslu
DIRIS A-200 je nový měřič kvality energie, navržený pro univerzální a intuitivní integraci
Lutzeho elektronické pojistky nemají žádné mechanické části, ale jsou postaveny na procesoru, který měří proud.
DIN lišty jsou jedním z nejběžnějších způsobů montáže elektrických komponentů v průmyslových aplikacích.
Informace přímo z displeje vašeho napájecího zdroje. Věděli jste, že informace můžete získat přímo z vašeho napájecího zdroje?
|
|
|
|
|
||
---|---|---|---|---|---|---|
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
Objednací číslo | Barva | Počet připojení | Šířka | Cena | ||
---|---|---|---|---|---|---|
![]()

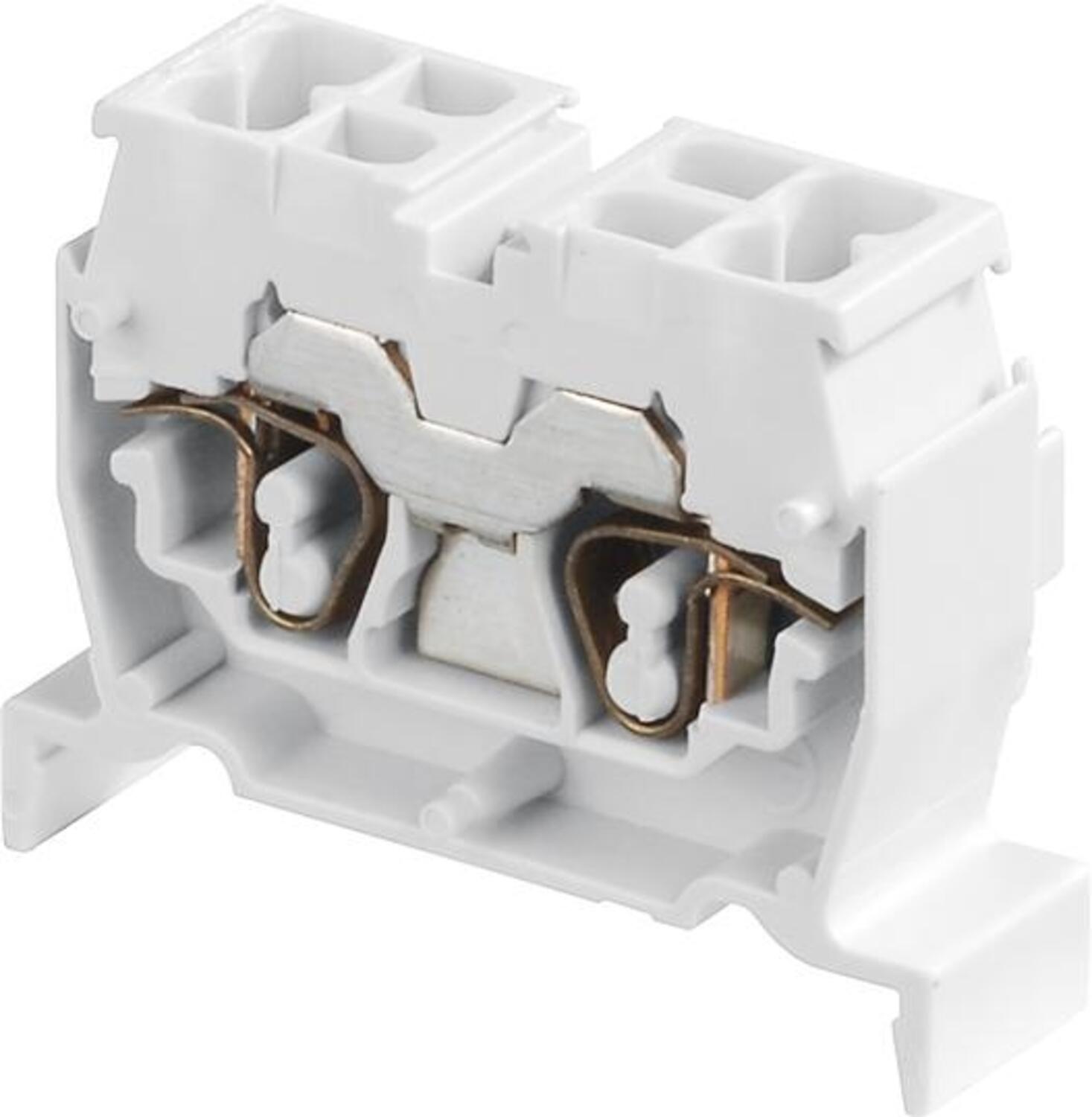

DS2,5/10.4L miniaturní svorka šedá 4-pólová
Art:
29023106
Zkopírováno
|
Šedá
|
4 ks
|
10 mm
|
| ||
![]()
DS2,5/10.N.4L miniaturní svorka modrá 4-pólová
Art:
29023300
Zkopírováno
|
Modrá
|
4 ks
|
10 mm
|
| ||
![]()
DS2,5/5.2L miniaturní svorka šedá 2-pólová
Art:
29022104
Zkopírováno
|
Šedá
|
2 ks
|
5 mm
|
| ||
![]()
DS2,5/5.N.2L miniaturní svorka modrá 2-pólová
Art:
29022306
Zkopírováno
|
Modrá
|
2 ks
|
5 mm
|
| ||
![]()
DS2,5/5.2L miniaturní svorka oranžová 2-pólová
Art:
29022205
Zkopírováno
|
Oranžová
|
2 ks
|
5 mm
|
| ||
![]()
DS2,5/10.4L miniaturní svorka oranžová 4-pólová
Art:
29023207
Zkopírováno
|
Oranžová
|
4 ks
|
10 mm
|
| ||
![]()
DS2,5/5.PI.2L svorka pružinová
Art:
29023011
Zkopírováno
|
Žlutozelená
|
2 ks
|
5 mm
|
| ||
![]()
DS2.5/10.PI.4L Pruž.svorka mini, 4 konekt.
Art:
29024023
Zkopírováno
|
Žlutozelená
|
2 ks
|
5 mm
|
|
