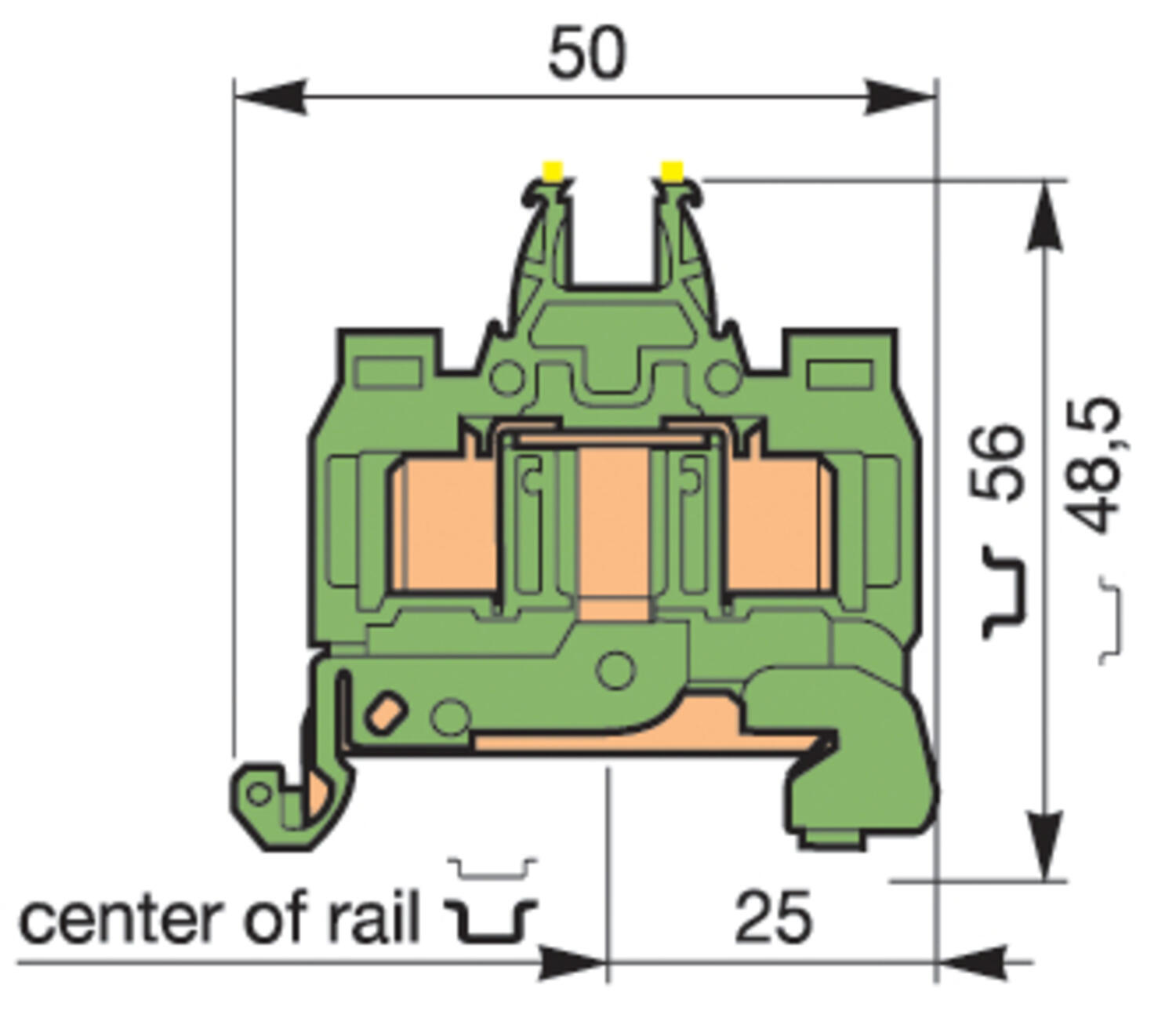

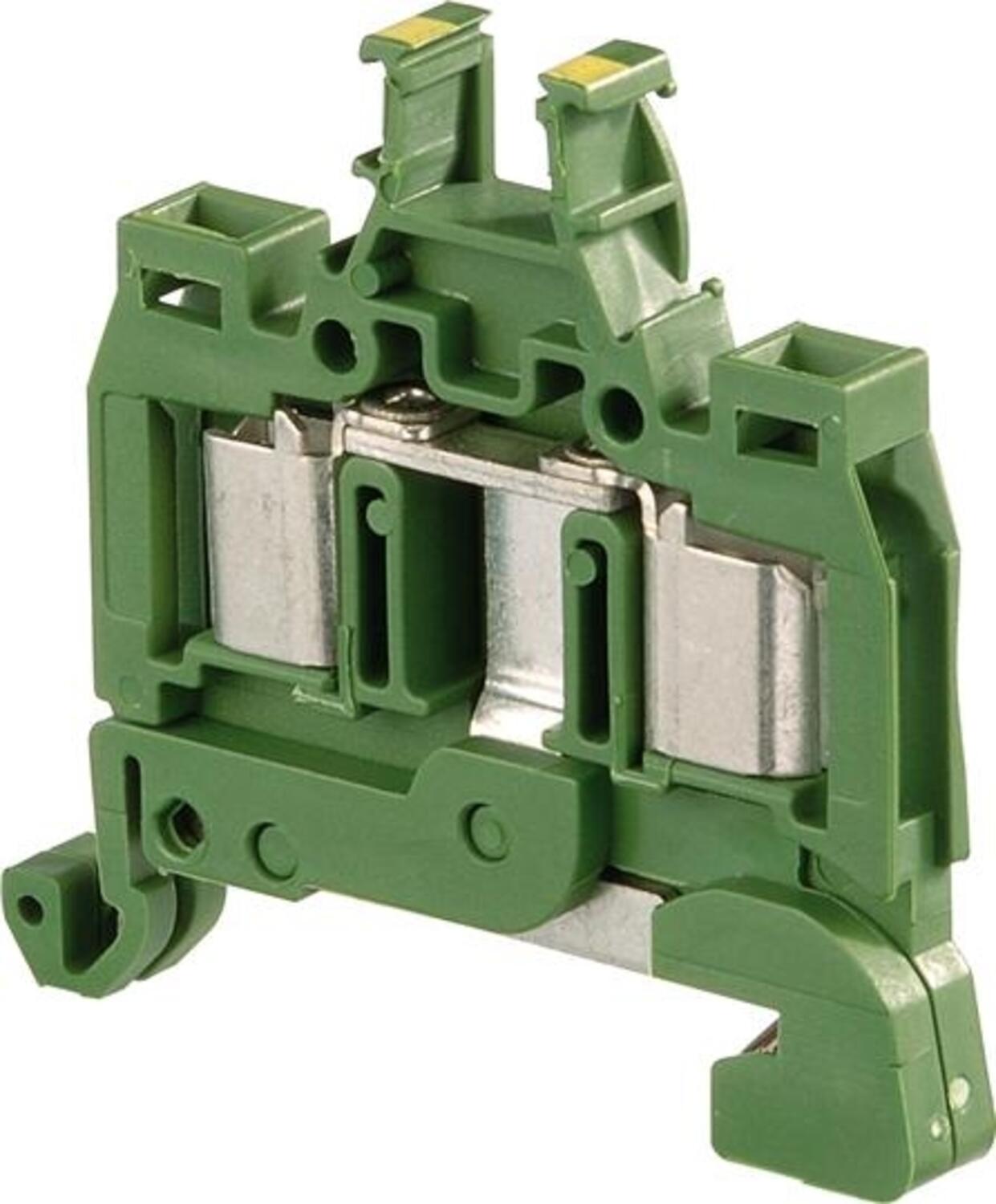

ADO řadová svorka propojovací D1.5/6
|
D1,5/6...ADO |
|
D1,5/6.P...ADO |
ADO-pro průřez vodiče 0,34 - 1,5 mm². Pro připojení více vodičů do jedné svorky, musí mít všechny vodiče stejný průřez.
Technické parametry
| IEC | UL | CSA |
Průřez vodiče ADO - pevný | 0.34-1.5 | 22-16 | 22-16 |
Průřez vodiče ADO - lankový | 0.34-1.5 | 22-16 | 22-16 |
Jmenovité napětí (V st/ss) | 1000 | 600 | 600 |
Jmenovitý proud (A) | 17.5 (3) | 18 | 18 |
Jmenovitý průřez | 1.5 mm2 | 16 AWG | 16 AWG |
Objednací informace
Popis | Barva | Typ | Objednací čísla | E-kód | Balení |
D1.5/6 ADO 0.34-1.5 mm ADO-ADO šedá |
| D1.5/6 ADO | 19905126 | E2925802 | 50 |
D1.5/6.N.ADO 0.34-1.5 mm ADO-ADO modrá |
| D1.5/6.N.ADO | 19905320 | E2925803 | |
D1.5/6.ADO 0.34-1.5 mm ADO-ADO žlutá |
| D1.5/6.ADO | 19908020 |
| |
D1.5/6 ADO 0.34-1.5 mm ADO-ADO oranžová |
| D1.5/6 ADO | 19905227 |
| |
D1.5/6.ADO 0.34-1.5 mm ADO-ADO zelená |
| D1.5/6.ADO | 19905623 |
| |
D1.5/6 ADO 0.34-1.5 mm ADO-ADO červená |
| D1.5/6 ADO | 19908115 |
| |
D1.5/6 ADO 0.34-1.5 mm ADO-ADO černá |
| D1.5/6 ADO | 19908317 |
| |
D1.5/6 ADO 0.34-1.5 mm ADO-ADO bílá |
| D1.5/6 ADO | 19908216 |
| |
D1.5/6.P.ADO 0.34-1.5 mm ADO-ADO zemnící s kostřením na lištu |
| D1.5/6.P.ADO | 19909826 | E2925826 | |
D1.5/6.PI. ADO 0.34-1.5 mm ADO-ADO zemnící bez kostření na lištu |
| D1.5/6.PI. ADO | 19905421 |
|
Doplňky
Popis | Poznámka | Typ | Objednací čísla | E-kód | Balení | |
Lišta, neperforovaná 35x7,5x1 (2 m) |
| TS35 | TS35 | E2929954 | 20x2 m | |
Lišta, perforovaná, 35x7,5x1 (2 m) |
| TS35F | TS35/F5 | E2929953 | ||
Lišta, vysoká neperforovaná 35x15x1.5 (2 m) |
| TS35C | TS35/C | E2929956 | 10x2 m | |
Koncovka |
| BADL | 39990302 | E2925699 | 50 | |
Krajní stěna, ADO-ADO |
| FEMAD3 | 19934105 | E2925860 | 20 | |
Krajní stěna, ADO-ADO, žlutá |
| FEMAD3 | 19934307 |
| ||
Oddělovač obvodů ADO |
| SCAD | 19689600 |
| ||
Testovací zdířka 2 mm/12 mm | (1) | AL2 | 16304321 | E2925663 | 10 | |
Testovací zdířka 3 mm/ 9,5 mm | (1) | AL3 | 16326100 |
| ||
Testovací banánek |
| FC2 | 786526 | E2925658 | ||
Zkratovací propojka | 2-pólová |
| BJM6 | 16851625 |
| |
3-pólová |
| 16851726 |
| |||
4-pólová |
| 16851807 |
| |||
5-pólová |
| 16851900 |
| |||
10-pólová |
| 16897307 | E2925700 | |||
Zkratovací pásek 20-pólový, (bez šroubů) |
| BJS6 | 17478420 | E2925716 | ||
Šroub pro BJS6/BJS8/BJS10 |
| EV6 | 16860416 | E2925667 | 100 | |
Otočná zkratovací propojka |
| BJP6 | 17441314 | E2925673 | 10 | |
Zkratovací propojka (vylamovací), 10-pólová |
| BJA6 | 11654112 | E2925727 | ||
Zkratovací propojka |
| EL6 | 17362721 |
| ||
Stínící propojka |
| CBM5 | 17874514 |
| ||
Stínící propojka, 8 mm |
| CBM8 | 17874615 |
| ||
Ochranný štítek |
| EP6 | 16342717 |
| ||
Šroub pro EP6/EP8 |
| VSP6 | 16343315 |
| 20 | |
Ruční nástroj, ADO |
| OUMAD | 17946606 | E1647040 | 1 | |
Ruční automatický nástroj, ADO |
| OUPAD | 17894404 | E1647041 | ||
Kit výměnné hlavy, ADO |
| OUTA | 20528403 | E2925799 | ||
Popisy RC610
Poznámka
(1) Pro tyto doplňky je nezbytný oddělovač obvodů SCAD a jmenovité napětí 500V (IEC).
(3) Zkratová odolnost pro D1,5/6.P... .ADO: 180 A/1s
|
|
|
BADL | FEMAD3 |
|
|
|
|
SCAD | AL2, AL3 |
|
|
|
|
FC2 |
|
|
|
|
|
BJM6 | BJS6, EV6 |
|
|
|
|
BJA6 | CBM |
|
|
|
|
EP6 | OUMAD |
|
|
|
|
OUPAD, OUTA | RC610 |
|
- 1,5 mm² / 17,5 A
- 6 mm široký
Vybraná varianta
Vybraná varianta
Specifikace
| Balení | 50 ks |
|---|---|
| Barva | Šedá |
| Hloubka | 45,5 mm |
| Impulzní výdržné napětí | 8000 V |
| Jmenovité napětí dle CSA | 600 V |
| Jmenovité napětí dle IEC | 1000 V |
| Jmenovité napětí dle UL | 600 V |
| Jmenovitý proud dle CSA | 18 A |
| Jmenovitý proud dle IEC | 17,5 A |
| Jmenovitý proud dle UL | 18 A |
| Jmenovitý průřez dle CSA | 16 AWG |
| Jmenovitý průřez dle IEC | 1,5 mm² |
| Jmenovitý průřez dle UL | 16 AWG |
|---|---|
| Materiál | Polyamid |
| Max. průřez laněného vodiče ADO svorky dle IEC | 1,5 mm² |
| Max. průřez pevného vodiče ADO svorky dle IEC | 1,5 mm² |
| Min. průřez laněného vodiče ADO svorky dle IEC | 0,34 mm² |
| Min. průřez pevného vodiče ADO svorky dle IEC | 0,34 mm² |
| Počet připojení | 2 ks |
| Shoda s normami | CE, CSA US, Gost R, RoHS, USR CNR |
| Šířka | 6 mm |
| Třída krytí | IP20 |
| Výška | 48,5 mm |
Popis produktu
|
D1,5/6...ADO |
|
D1,5/6.P...ADO |
ADO-pro průřez vodiče 0,34 - 1,5 mm². Pro připojení více vodičů do jedné svorky, musí mít všechny vodiče stejný průřez.
Technické parametry
| IEC | UL | CSA |
Průřez vodiče ADO - pevný | 0.34-1.5 | 22-16 | 22-16 |
Průřez vodiče ADO - lankový | 0.34-1.5 | 22-16 | 22-16 |
Jmenovité napětí (V st/ss) | 1000 | 600 | 600 |
Jmenovitý proud (A) | 17.5 (3) | 18 | 18 |
Jmenovitý průřez | 1.5 mm2 | 16 AWG | 16 AWG |
Objednací informace
Popis | Barva | Typ | Objednací čísla | E-kód | Balení |
D1.5/6 ADO 0.34-1.5 mm ADO-ADO šedá |
| D1.5/6 ADO | 19905126 | E2925802 | 50 |
D1.5/6.N.ADO 0.34-1.5 mm ADO-ADO modrá |
| D1.5/6.N.ADO | 19905320 | E2925803 | |
D1.5/6.ADO 0.34-1.5 mm ADO-ADO žlutá |
| D1.5/6.ADO | 19908020 |
| |
D1.5/6 ADO 0.34-1.5 mm ADO-ADO oranžová |
| D1.5/6 ADO | 19905227 |
| |
D1.5/6.ADO 0.34-1.5 mm ADO-ADO zelená |
| D1.5/6.ADO | 19905623 |
| |
D1.5/6 ADO 0.34-1.5 mm ADO-ADO červená |
| D1.5/6 ADO | 19908115 |
| |
D1.5/6 ADO 0.34-1.5 mm ADO-ADO černá |
| D1.5/6 ADO | 19908317 |
| |
D1.5/6 ADO 0.34-1.5 mm ADO-ADO bílá |
| D1.5/6 ADO | 19908216 |
| |
D1.5/6.P.ADO 0.34-1.5 mm ADO-ADO zemnící s kostřením na lištu |
| D1.5/6.P.ADO | 19909826 | E2925826 | |
D1.5/6.PI. ADO 0.34-1.5 mm ADO-ADO zemnící bez kostření na lištu |
| D1.5/6.PI. ADO | 19905421 |
|
Doplňky
Popis | Poznámka | Typ | Objednací čísla | E-kód | Balení | |
Lišta, neperforovaná 35x7,5x1 (2 m) |
| TS35 | TS35 | E2929954 | 20x2 m | |
Lišta, perforovaná, 35x7,5x1 (2 m) |
| TS35F | TS35/F5 | E2929953 | ||
Lišta, vysoká neperforovaná 35x15x1.5 (2 m) |
| TS35C | TS35/C | E2929956 | 10x2 m | |
Koncovka |
| BADL | 39990302 | E2925699 | 50 | |
Krajní stěna, ADO-ADO |
| FEMAD3 | 19934105 | E2925860 | 20 | |
Krajní stěna, ADO-ADO, žlutá |
| FEMAD3 | 19934307 |
| ||
Oddělovač obvodů ADO |
| SCAD | 19689600 |
| ||
Testovací zdířka 2 mm/12 mm | (1) | AL2 | 16304321 | E2925663 | 10 | |
Testovací zdířka 3 mm/ 9,5 mm | (1) | AL3 | 16326100 |
| ||
Testovací banánek |
| FC2 | 786526 | E2925658 | ||
Zkratovací propojka | 2-pólová |
| BJM6 | 16851625 |
| |
3-pólová |
| 16851726 |
| |||
4-pólová |
| 16851807 |
| |||
5-pólová |
| 16851900 |
| |||
10-pólová |
| 16897307 | E2925700 | |||
Zkratovací pásek 20-pólový, (bez šroubů) |
| BJS6 | 17478420 | E2925716 | ||
Šroub pro BJS6/BJS8/BJS10 |
| EV6 | 16860416 | E2925667 | 100 | |
Otočná zkratovací propojka |
| BJP6 | 17441314 | E2925673 | 10 | |
Zkratovací propojka (vylamovací), 10-pólová |
| BJA6 | 11654112 | E2925727 | ||
Zkratovací propojka |
| EL6 | 17362721 |
| ||
Stínící propojka |
| CBM5 | 17874514 |
| ||
Stínící propojka, 8 mm |
| CBM8 | 17874615 |
| ||
Ochranný štítek |
| EP6 | 16342717 |
| ||
Šroub pro EP6/EP8 |
| VSP6 | 16343315 |
| 20 | |
Ruční nástroj, ADO |
| OUMAD | 17946606 | E1647040 | 1 | |
Ruční automatický nástroj, ADO |
| OUPAD | 17894404 | E1647041 | ||
Kit výměnné hlavy, ADO |
| OUTA | 20528403 | E2925799 | ||
Popisy RC610
Poznámka
(1) Pro tyto doplňky je nezbytný oddělovač obvodů SCAD a jmenovité napětí 500V (IEC).
(3) Zkratová odolnost pro D1,5/6.P... .ADO: 180 A/1s
|
|
|
BADL | FEMAD3 |
|
|
|
|
SCAD | AL2, AL3 |
|
|
|
|
FC2 |
|
|
|
|
|
BJM6 | BJS6, EV6 |
|
|
|
|
BJA6 | CBM |
|
|
|
|
EP6 | OUMAD |
|
|
|
|
OUPAD, OUTA | RC610 |
|
