ENTRELEC

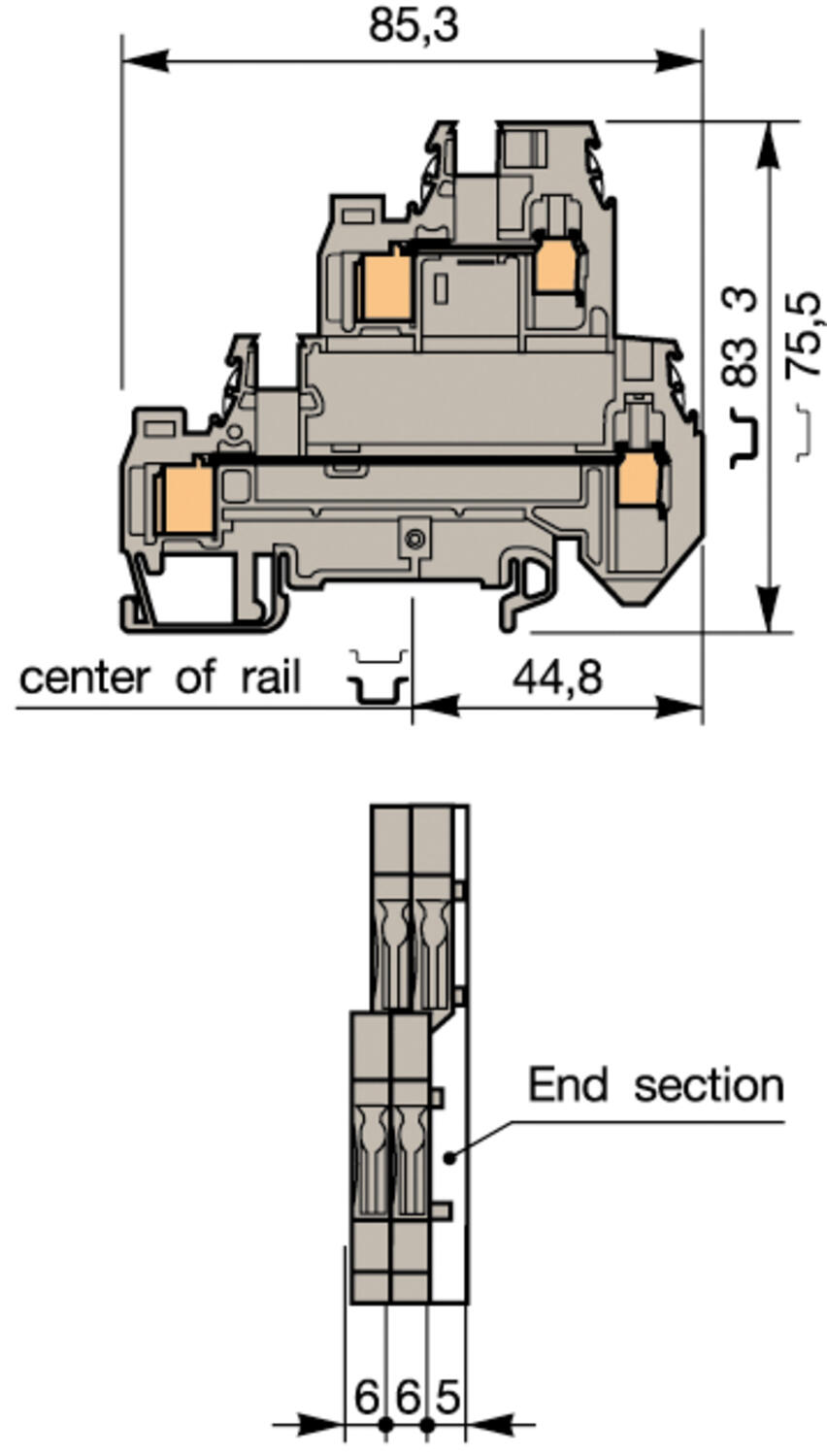

ADO dvoupatrová svorka ADO-šroub D4/6.D2.
Šířka 6 mm |
ADO svorka pro průřez vodiče 0.34 - 1.5 mm².
Šroubová svorka pro průřez vodiče 0.2 - 4 mm². Pro připojení více vodičů do jedné svorky, musí mít všechny vodiče stejný průřez.
Technické parametry
| IEC | UL | CSA |
Průřez vodiče - šroubová svorka - pevný | 0.2-4 mm² | 24-12 AWG | 24-12 AWG |
Průřez vodiče - šroubová svorka - lankový | 0.22-4 mm² | 24-12 AWG | 24-12 AWG |
Průřez vodiče - ADO svorka - pevný | 0.28-1.5 mm² | 22-16 AWG | 22-16 AWG |
Průřez vodiče - ADO svorka - lankový | 0.34-1.5 mm² | 22-16 AWG | 22-16 AWG |
Jmenovité napětí (V) st/ss | 800 | 600 | 600 |
Jmenovitý proud (A) | 17.5 | 18 | 18 |
Jmenovitý průřez | 1.5 mm² | 12/16 AWG | 12/16 AWG |
Délka odizolování (mm) | 9.5 | ||
Doporučené utažení (Nm) | 0.5-0.8 | ||
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
0,34-1,5 mm2, ADO-Šroub, Dvoupatrová svorka, šedá | D4/6.D2.ADO | 19924202 |
| 50 | |
0,34-1,5 mm2, ADO-Šroub, Dvoupatrová svorkal, oranžová | D4/6.D2.ADO | 19924303 |
| ||
0,34-1,5 mm2, ADO-Šroub, Dvoupatrová svorka, modrá | D4/6.D2.N.ADO | 19924404 |
| ||
0,34-1,5 mm2, ADO-Šroub, Dvoupatrová svorka, modrá |
| D4/6.D2.ADO | 42000286 |
| |
0,34-1,5 mm2, ADO-Šroub, Dvoupatrová svorka zemnící svorka |
| D4/6.P.D2.ADO | 39993125 |
|
Doplňky
Popis | Poznámka | Typ | Obj.č. | E-kód | Balení | |
Lišta, neperforovaná 35x7,5x1 (2 m) |
| TS35 | TS35 | E2929954 | 40 m | |
Lišta, perforovaná, 35x7,5x1 (2 m) |
| TS35F | TS35/F5 | E2929953 | ||
Lišta, vysoká neperforovaná 35x15x1.5 (2 m) |
| TS35C | TS35/C | E2929956 | 20 m | |
Koncovka, vysoká |
| BAMH | 11483600 | E2925485 | 50 | |
Koncovka |
| BADL | 39990302 | E2925699 | ||
Krajní stěna, ADO-šroub |
| FED2AD1 | 19941712 |
| 20 | |
Oddělovač obvodů ADO |
| SCAD | 19689600 |
| ||
Testovací zdířka 2 mm/12 mm |
| AL2 | 16304321 | E2925663 | 10 | |
Testovací zdířka 3 mm/ 9,5 mm |
| AL3 | 16326100 |
| ||
Testovací zdířka, žlutá (6 mm svorka) |
| DCJ | 17305903 | E2925661 | ||
Testovací banánek |
| FC2 | 00786526 | E2925658 | ||
Zkratovací propojka | 2-pólová |
| BJM6 | 16851625 |
| |
3-pólová |
| 16851726 |
| |||
4-pólová |
| 16851807 |
| |||
5-pólová |
| 16851900 |
| |||
10-pólová |
| 16897307 | E2925700 | |||
Zkratovací propojka, IP20 | 2-pólová |
| 17666300 |
| ||
3-pólová |
| 17666401 |
| |||
4-pólová |
| 17666502 |
| |||
5-pólová |
| 17666603 |
| |||
10-pólová |
| 17666704 |
| |||
Zkratovací pásek, 20-pólový (bez šroubů) |
| BJS6 | 17478420 | E2925716 | 5 | |
Šroub pro BJS6/BJS8/BJS10 |
| EV6 | 16860416 | E2925667 | 100 | |
Otočná zkratovací propojka |
| BJP6 | 17441314 | E2925673 | 10 | |
Zkratovací propojka (vylamovací) | 10-pólová |
| BJA6 | 11654112 | E2925727 | |
Zkratovací propojka |
| EL6 | 17362721 |
| ||
Zkratovací hřeben, 10-pólový |
| PC6 | 11354826 | E2925678 | ||
Izolační koncovka pro hřeben |
| EIP | 11355024 | E2925676 | ||
Vertikální propojka propojka D4/6D2 |
| ITVE | 17969403 |
| ||
Stínící propojka |
| CBD2S | 17840814 |
| ||
Ochranný štítek |
| EP6 | 16342717 |
| ||
Šroub pro EP6/EP8 |
| VSP6 | 16343315 |
| 20 | |
Propojka pro kabel |
| AD2.5 | 11420520 | E2925672 | 10 | |
Ruční nástroj, ADO |
| OUMAD | 17946606 | E1647040 | 1 | |
Ruční automatický nástroj, ADO |
| OUPAD | 17894404 | E1647041 | ||
Kit výměnné hlavy, ADO |
| OUTA | 20528403 | E2925799 | ||
Popisy RC610
| |
BADL | FED2AD! |
SCAD | AL2-AL4 |
DCJ | FC2 |
BJE6 | BJM6 |
BJS6, EV6 | BJPA6 |
BJA6 | EL6 |
| |
PC6, EIP | ITVE |
| |
CBD2S | EP6 |
AD2.5 | OUMAD |
| |
OUPAD, OUTA | RC610 |
Vybraná varianta
Vybraná varianta
Specifikace
| Balení | 50 ks |
|---|---|
| Barva | Šedá |
| Délka odizolování | 9,5 mm |
| Doporučený plochý šroubovák | 4 Ø mm |
| Hloubka | 85,3 mm |
| Impulzní výdržné napětí | 6000 V |
| Jmenovité napětí dle CSA | 600 V |
| Jmenovité napětí dle IEC | 800 V |
| Jmenovitý proud dle CSA | 18 A |
| Jmenovitý proud dle IEC | 17,5 A |
| Jmenovitý průřez dle CSA | 16 AWG |
| Jmenovitý průřez dle IEC | 1,5 mm² |
| Materiál | Polyamid |
| Max. průřez laněného vodiče ADO svorky dle IEC | 1,5 mm² |
| Max. průřez laněného vodiče dle IEC | 4 mm² |
| Max. průřez pevného vodiče ADO svorky dle IEC | 1,5 mm² |
|---|---|
| Max. průřez pevného vodiče dle IEC | 4 mm² |
| Max. utahovací moment | 0,8 |
| Min. průřez laněného vodiče ADO svorky dle IEC | 0,34 mm² |
| Min. průřez laněného vodiče dle IEC | 0,22 mm² |
| Min. průřez pevného vodiče ADO svorky dle IEC | 0,34 mm² |
| Min. průřez pevného vodiče dle IEC | 0,2 mm² |
| Min. utahovací moment | 0,5 |
| Počet připojení | 4 ks |
| Shoda s normami | CE, CSA US, Gost R, RoHS |
| Šířka | 6 mm |
| Třída krytí | IP20 |
| Výška | 75,5 mm |
Popis produktu
Šířka 6 mm |
ADO svorka pro průřez vodiče 0.34 - 1.5 mm².
Šroubová svorka pro průřez vodiče 0.2 - 4 mm². Pro připojení více vodičů do jedné svorky, musí mít všechny vodiče stejný průřez.
Technické parametry
| IEC | UL | CSA |
Průřez vodiče - šroubová svorka - pevný | 0.2-4 mm² | 24-12 AWG | 24-12 AWG |
Průřez vodiče - šroubová svorka - lankový | 0.22-4 mm² | 24-12 AWG | 24-12 AWG |
Průřez vodiče - ADO svorka - pevný | 0.28-1.5 mm² | 22-16 AWG | 22-16 AWG |
Průřez vodiče - ADO svorka - lankový | 0.34-1.5 mm² | 22-16 AWG | 22-16 AWG |
Jmenovité napětí (V) st/ss | 800 | 600 | 600 |
Jmenovitý proud (A) | 17.5 | 18 | 18 |
Jmenovitý průřez | 1.5 mm² | 12/16 AWG | 12/16 AWG |
Délka odizolování (mm) | 9.5 | ||
Doporučené utažení (Nm) | 0.5-0.8 | ||
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
0,34-1,5 mm2, ADO-Šroub, Dvoupatrová svorka, šedá | D4/6.D2.ADO | 19924202 |
| 50 | |
0,34-1,5 mm2, ADO-Šroub, Dvoupatrová svorkal, oranžová | D4/6.D2.ADO | 19924303 |
| ||
0,34-1,5 mm2, ADO-Šroub, Dvoupatrová svorka, modrá | D4/6.D2.N.ADO | 19924404 |
| ||
0,34-1,5 mm2, ADO-Šroub, Dvoupatrová svorka, modrá |
| D4/6.D2.ADO | 42000286 |
| |
0,34-1,5 mm2, ADO-Šroub, Dvoupatrová svorka zemnící svorka |
| D4/6.P.D2.ADO | 39993125 |
|
Doplňky
Popis | Poznámka | Typ | Obj.č. | E-kód | Balení | |
Lišta, neperforovaná 35x7,5x1 (2 m) |
| TS35 | TS35 | E2929954 | 40 m | |
Lišta, perforovaná, 35x7,5x1 (2 m) |
| TS35F | TS35/F5 | E2929953 | ||
Lišta, vysoká neperforovaná 35x15x1.5 (2 m) |
| TS35C | TS35/C | E2929956 | 20 m | |
Koncovka, vysoká |
| BAMH | 11483600 | E2925485 | 50 | |
Koncovka |
| BADL | 39990302 | E2925699 | ||
Krajní stěna, ADO-šroub |
| FED2AD1 | 19941712 |
| 20 | |
Oddělovač obvodů ADO |
| SCAD | 19689600 |
| ||
Testovací zdířka 2 mm/12 mm |
| AL2 | 16304321 | E2925663 | 10 | |
Testovací zdířka 3 mm/ 9,5 mm |
| AL3 | 16326100 |
| ||
Testovací zdířka, žlutá (6 mm svorka) |
| DCJ | 17305903 | E2925661 | ||
Testovací banánek |
| FC2 | 00786526 | E2925658 | ||
Zkratovací propojka | 2-pólová |
| BJM6 | 16851625 |
| |
3-pólová |
| 16851726 |
| |||
4-pólová |
| 16851807 |
| |||
5-pólová |
| 16851900 |
| |||
10-pólová |
| 16897307 | E2925700 | |||
Zkratovací propojka, IP20 | 2-pólová |
| 17666300 |
| ||
3-pólová |
| 17666401 |
| |||
4-pólová |
| 17666502 |
| |||
5-pólová |
| 17666603 |
| |||
10-pólová |
| 17666704 |
| |||
Zkratovací pásek, 20-pólový (bez šroubů) |
| BJS6 | 17478420 | E2925716 | 5 | |
Šroub pro BJS6/BJS8/BJS10 |
| EV6 | 16860416 | E2925667 | 100 | |
Otočná zkratovací propojka |
| BJP6 | 17441314 | E2925673 | 10 | |
Zkratovací propojka (vylamovací) | 10-pólová |
| BJA6 | 11654112 | E2925727 | |
Zkratovací propojka |
| EL6 | 17362721 |
| ||
Zkratovací hřeben, 10-pólový |
| PC6 | 11354826 | E2925678 | ||
Izolační koncovka pro hřeben |
| EIP | 11355024 | E2925676 | ||
Vertikální propojka propojka D4/6D2 |
| ITVE | 17969403 |
| ||
Stínící propojka |
| CBD2S | 17840814 |
| ||
Ochranný štítek |
| EP6 | 16342717 |
| ||
Šroub pro EP6/EP8 |
| VSP6 | 16343315 |
| 20 | |
Propojka pro kabel |
| AD2.5 | 11420520 | E2925672 | 10 | |
Ruční nástroj, ADO |
| OUMAD | 17946606 | E1647040 | 1 | |
Ruční automatický nástroj, ADO |
| OUPAD | 17894404 | E1647041 | ||
Kit výměnné hlavy, ADO |
| OUTA | 20528403 | E2925799 | ||
Popisy RC610
| |
BADL | FED2AD! |
SCAD | AL2-AL4 |
DCJ | FC2 |
BJE6 | BJM6 |
BJS6, EV6 | BJPA6 |
BJA6 | EL6 |
| |
PC6, EIP | ITVE |
| |
CBD2S | EP6 |
AD2.5 | OUMAD |
| |
OUPAD, OUTA | RC610 |
