ENTRELEC
ADO dvoupatrová řadová svorka D1.5/6.D2.
|
Šířka 6 mm |
ADO-pro průřez vodiče 0.34 - 1.5 mm2
Technické parametry
| IEC | UL | CSA |
Průřez vodiče mm²/AWG ADO - pevný | 0.28-1.5 | 22-16 | 22-16 |
Průřez vodiče mm²/AWG ADO- lankový | 0.34-1.5 | 22-16 | 22-16 |
Jmenovité napětí (V st/ss) | 800 | 300 | 300 |
Jmenovitý proud (A) | 17.5 | 18 | 18 |
Jmenovitý průřez | 1.5 mm² | 16 AWG | 16 AWG |
Objednací informace
Popis | Barva | Typ | Objednací čísla | E-kód | Balení |
D1.5/6.D2.ADO 0.34-1.5 mm ADO-ADO dvoupatrová svorka šedá |
| D1.5/6.D2.ADO | 19948026 |
| 50 |
D1.5/6.D2.N.ADO 0.34-1.5 mm ADO-ADO dvoupatrová svorka modrá |
| D1.5/6.D2.N.ADO | 19948214 |
| |
D1.5/6.D2. ADO 0.34-1.5 mm ADO-ADO dvoupatrová svorka oranžová |
| D1.5/6.D2. ADO | 19948113 |
|
Doplňky
Popis | Poznámka | Typ | Objednací čísla | E-kód | Balení | |
Lišta, neperforovaná 35x7,5x1 (2 m) |
| TS35 | TS35 | E2929954 | 20x2 m | |
Lišta, perforovaná, 35x7,5x1 (2 m) |
| TS35F | TS35/F5 | E2929953 | ||
Lišta, vysoká neperforovaná 35x15x1.5 (2 m) |
| TS35C | TS35/C | E2929956 | 10x2 m | |
Koncovka |
| BADL | 39990302 | E2925699 | 50 | |
Krajní stěna |
| FED2AD2 | 19947625 |
| 20 | |
Oddělovač obvodů ADO |
| SCAD | 19689600 |
| ||
Testovací zdířka 2 mm/12 mm | (1) | AL2 | 16304321 | E2925663 | 10 | |
Testovací zdířka 3 mm/ 9,5 mm | (1) | AL3 | 16326100 |
| ||
Testovací banánek |
| FC2 | 00786526 | E2925658 | ||
Zkratovací propojka | 2-pólová | (1)(2) | BJM6 | 16851625 |
| |
3-pólová | (1)(2) | 16851726 |
| |||
4-pólová | (1)(2) | 16851807 |
| |||
5-pólová | (1)(2) | 16851900 |
| |||
10-pólová | (1)(2) | 16897307 | E2925700 | |||
Zkratovací propojka IP20 | 2-pólová | (1)(2) | BJMI6 | 17666300 |
| |
3-pólová | (1)(2) | 17666401 |
| |||
4-pólová | (1)(2) | 17666502 |
| |||
5-pólová | (1)(2) | 17666603 |
| |||
10-pólová | (1)(2) | 17666704 |
| |||
Zkratovací pásek 20-pólový, (bez šroubů) | (1)(2) | BJS6 | 17478420 | E2925716 | ||
Šroub pro BJS6/BJS8/BJS10 |
| EV6 | 16860416 | E2925667 | 100 | |
Otočná zkratovací propojka | (1) | BJP6 | 17441314 | E2925673 | 10 | |
Zkratovací propojka (vylamovací), 10-pólová | (1) | BJA6 | 11654112 | E2925727 | ||
Zkratovací propojka |
| EL6 | 17362721 |
| ||
Vnitřní propojka D4/6D2 |
| ITVE | 17969403 |
| ||
Stínící propojka M4/8D2SB |
| CBD2S | 17840814 |
| ||
Ochranný štítek |
| EP6 | 16342717 |
| ||
Šroub pro EP6/EP8 |
| VSP6 | 16343315 |
| 20 | |
Ruční nástroj, ADO |
| OUMAD | 17946606 | E1647040 | 1 | |
Ruční automatický nástroj, ADO |
| OUPAD | 17894404 | E1647041 | ||
Kit výměnné hlavy, ADO |
| OUTA | 20528403 | E2925799 | ||
Popisy RC610
(1)Pro tyto doplňky je nezbytný oddělovač obvodů SCAD a jmenovité napětí 500V (IEC).
(2) Při použití tohoto příslušenství musí být část svorkovnice odříznuta.
|
|
BADL | FED2AD2 |
|
|
SCAD | AL2, AL3 |
|
|
FC2 |
|
|
|
BJM6 | BJS6, EV6 |
|
|
EL6 | ITVE |
|
|
CBD2S | EP6 |
|
|
OUMAD | OUPAD, OUTA |
|
|
RC610 |
|
- 1,5 mm²/ 17,5 A
- 6 mm široký
Vybraná varianta
Vybraná varianta

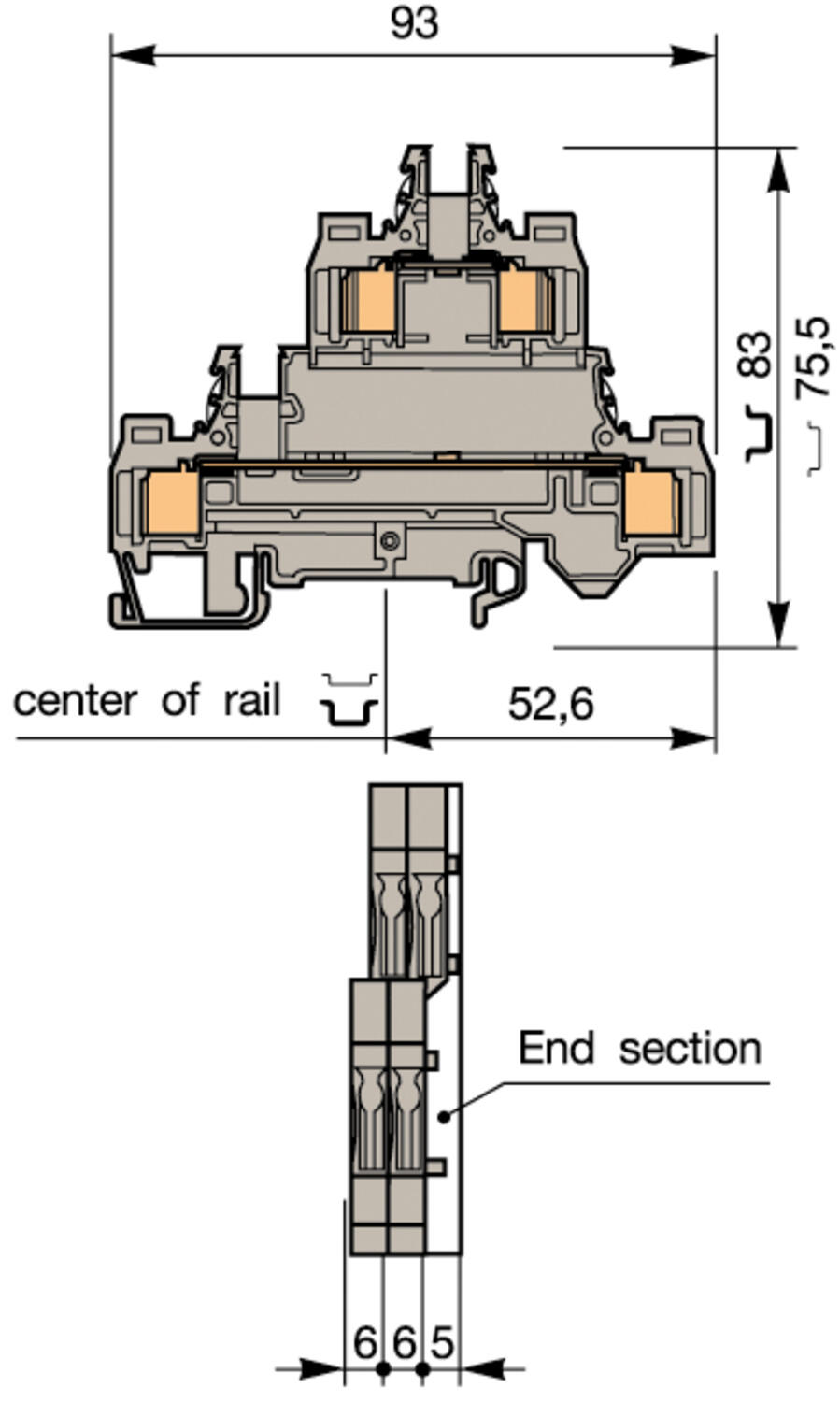

Specifikace
| Balení | 50 ks |
|---|---|
| Barva | Šedá |
| Hloubka | 93 mm |
| Impulzní výdržné napětí | 8000 V |
| Jmenovité napětí dle CSA | 300 V |
| Jmenovité napětí dle IEC | 800 V |
| Jmenovité napětí dle UL | 300 V |
| Jmenovitý proud dle CSA | 18 A |
| Jmenovitý proud dle IEC | 17,5 A |
| Jmenovitý proud dle UL | 18 A |
| Jmenovitý průřez dle CSA | 16 AWG |
| Jmenovitý průřez dle IEC | 1,5 mm² |
| Jmenovitý průřez dle UL | 16 AWG |
|---|---|
| Materiál | Polyamid |
| Max. průřez laněného vodiče ADO svorky dle IEC | 1,5 mm² |
| Max. průřez pevného vodiče ADO svorky dle IEC | 1,5 mm² |
| Min. průřez laněného vodiče ADO svorky dle IEC | 0,34 mm² |
| Min. průřez pevného vodiče ADO svorky dle IEC | 0,34 mm² |
| Počet připojení | 4 ks |
| Shoda s normami | CE, CSA US, Gost R, RoHS, USR CNR |
| Šířka | 6 mm |
| Třída krytí | IP20 |
| Výška | 75,5 mm |
Popis produktu
|
Šířka 6 mm |
ADO-pro průřez vodiče 0.34 - 1.5 mm2
Technické parametry
| IEC | UL | CSA |
Průřez vodiče mm²/AWG ADO - pevný | 0.28-1.5 | 22-16 | 22-16 |
Průřez vodiče mm²/AWG ADO- lankový | 0.34-1.5 | 22-16 | 22-16 |
Jmenovité napětí (V st/ss) | 800 | 300 | 300 |
Jmenovitý proud (A) | 17.5 | 18 | 18 |
Jmenovitý průřez | 1.5 mm² | 16 AWG | 16 AWG |
Objednací informace
Popis | Barva | Typ | Objednací čísla | E-kód | Balení |
D1.5/6.D2.ADO 0.34-1.5 mm ADO-ADO dvoupatrová svorka šedá |
| D1.5/6.D2.ADO | 19948026 |
| 50 |
D1.5/6.D2.N.ADO 0.34-1.5 mm ADO-ADO dvoupatrová svorka modrá |
| D1.5/6.D2.N.ADO | 19948214 |
| |
D1.5/6.D2. ADO 0.34-1.5 mm ADO-ADO dvoupatrová svorka oranžová |
| D1.5/6.D2. ADO | 19948113 |
|
Doplňky
Popis | Poznámka | Typ | Objednací čísla | E-kód | Balení | |
Lišta, neperforovaná 35x7,5x1 (2 m) |
| TS35 | TS35 | E2929954 | 20x2 m | |
Lišta, perforovaná, 35x7,5x1 (2 m) |
| TS35F | TS35/F5 | E2929953 | ||
Lišta, vysoká neperforovaná 35x15x1.5 (2 m) |
| TS35C | TS35/C | E2929956 | 10x2 m | |
Koncovka |
| BADL | 39990302 | E2925699 | 50 | |
Krajní stěna |
| FED2AD2 | 19947625 |
| 20 | |
Oddělovač obvodů ADO |
| SCAD | 19689600 |
| ||
Testovací zdířka 2 mm/12 mm | (1) | AL2 | 16304321 | E2925663 | 10 | |
Testovací zdířka 3 mm/ 9,5 mm | (1) | AL3 | 16326100 |
| ||
Testovací banánek |
| FC2 | 00786526 | E2925658 | ||
Zkratovací propojka | 2-pólová | (1)(2) | BJM6 | 16851625 |
| |
3-pólová | (1)(2) | 16851726 |
| |||
4-pólová | (1)(2) | 16851807 |
| |||
5-pólová | (1)(2) | 16851900 |
| |||
10-pólová | (1)(2) | 16897307 | E2925700 | |||
Zkratovací propojka IP20 | 2-pólová | (1)(2) | BJMI6 | 17666300 |
| |
3-pólová | (1)(2) | 17666401 |
| |||
4-pólová | (1)(2) | 17666502 |
| |||
5-pólová | (1)(2) | 17666603 |
| |||
10-pólová | (1)(2) | 17666704 |
| |||
Zkratovací pásek 20-pólový, (bez šroubů) | (1)(2) | BJS6 | 17478420 | E2925716 | ||
Šroub pro BJS6/BJS8/BJS10 |
| EV6 | 16860416 | E2925667 | 100 | |
Otočná zkratovací propojka | (1) | BJP6 | 17441314 | E2925673 | 10 | |
Zkratovací propojka (vylamovací), 10-pólová | (1) | BJA6 | 11654112 | E2925727 | ||
Zkratovací propojka |
| EL6 | 17362721 |
| ||
Vnitřní propojka D4/6D2 |
| ITVE | 17969403 |
| ||
Stínící propojka M4/8D2SB |
| CBD2S | 17840814 |
| ||
Ochranný štítek |
| EP6 | 16342717 |
| ||
Šroub pro EP6/EP8 |
| VSP6 | 16343315 |
| 20 | |
Ruční nástroj, ADO |
| OUMAD | 17946606 | E1647040 | 1 | |
Ruční automatický nástroj, ADO |
| OUPAD | 17894404 | E1647041 | ||
Kit výměnné hlavy, ADO |
| OUTA | 20528403 | E2925799 | ||
Popisy RC610
(1)Pro tyto doplňky je nezbytný oddělovač obvodů SCAD a jmenovité napětí 500V (IEC).
(2) Při použití tohoto příslušenství musí být část svorkovnice odříznuta.
|
|
BADL | FED2AD2 |
|
|
SCAD | AL2, AL3 |
|
|
FC2 |
|
|
|
BJM6 | BJS6, EV6 |
|
|
EL6 | ITVE |
|
|
CBD2S | EP6 |
|
|
OUMAD | OUPAD, OUTA |
|
|
RC610 |
|
