ENTRELEC

Řadová svorka třípatrová D2.5/6.D

Třípatrová svorka Sroub-šroub je ideální pro použití na symetrické lišty TS35 (50035). Tato standardní svorka je k dispozici v různých verzích, včetně varianty s ochrannou, se signalizací LED, ukostřenou nebo bez ukostření. Verze s ochranou jsou snadno rozpoznatelné díky zelenožlutému značení na svorkách připojovaných na lištu.
  • 2,5 mm² / 22 A
  • 6 mm široký
  • S nebo bez LED indikace
11554212 D2,5-6.D NY.jpg

11554212 - D2,5/6.D svorka trípatrová šedá

11554111 D2,5-6.DA.jpg

11554111 - D2,5/6.DA svorka trípatrová šedá

11554111 D2,5-6.DA NY.jpg

11554111 - D2,5/6.DA svorka trípatrová šedá

240457_812.eps

11554212 - D2,5/6.D svorka trípatrová šedá

11553503 D2,5-6.DAL.jpg

11553503 - D2,5/6.DAL svorka trípatrová šedá s LED

Illustration on three-storeyed block

11553604 - D2,5/6.DAL1 svorka trípatrová šedá s LED

11553705 D2,5-6.DL.jpg

11553705 - D2,5/6.DL svorka trípatrová šedá s LED

Illustration on three-storeyed block

11553816 - D2,5/6.DL1 svorka trípatrová šedá s LED

Illustration on three-storeyed block

11564521 - D2,5/6.DP1 svorka trípatrová šedá

Illustration on three-storeyed block

11564420 - D2,5/6.DPL1 svorka trípatrová šedá s LED

Illustration on three-storeyed block

11554717 - D2,5/6.DAL2 svorka trípatrová šedá s LED

Illustration on three-storeyed block

11564327 - D2,5/6.DPA1 svorka trípatrová šedá


11564226 - D2,5/6.DPAL1 svorka trípatrová šedá s LED

Vybraná varianta

Varianty produkty
ENTRELEC.eps

Uložit jako pdf

Technická data / Dokumenty

Popis produktu

Příslušenství a související produkty

Vybraná varianta

Specifikace

Balení 25 ks
Barva Šedá
Jmenovité napětí dle CSA 300 V
Jmenovité napětí dle IEC 380 V
Jmenovité napětí dle UL 300 V
Jmenovitý proud dle CSA 20 A
Jmenovitý proud dle IEC 22 A
Jmenovitý proud dle UL 26 A
Jmenovitý průřez dle CSA 14 AWG
Jmenovitý průřez dle IEC 2,5 mm²
Jmenovitý průřez dle UL 12 AWG
Max. průřez laněného vodiče dle IEC 2,5 mm²
Max. průřez pevného vodiče dle IEC 2,5 mm²
Max. průřez pevného vodiče dle UL 12 AWG
Max. utahovací moment 0,6
Min. průřez laněného vodiče dle IEC 0,22 mm²
Min. průřez pevného vodiče dle IEC 0,2 mm²
Min. průřez pevného vodiče dle UL 20 AWG
Min. utahovací moment 0,4
Shoda s normami CE, CSA, Gost R, RoHS, USR

Ke stažení

Rozměry a připojení

Popis produktu

Třípatrová svorka

Drawing to DIN 1-3-DIN 3

Šroub-šroub
Použití pouze na symetrické lišty TS35 (50035). Tyto standardní svorky existují v různých verzích: bez nebo s ochrannou, se signalizací LED, ukostřené nebo bez ukostření.
Verze s ochranou mají zelenožluté značení na svorkách připojovaných na lištu.

Šířka 6 mm



D2.5/6.D

D2.5/6.DL

D2.5/6.DL1



Červená LED (24 Vss)

Červená LED (24 Vss)







D2.5/6.DP1

D2.5/6.DPA1

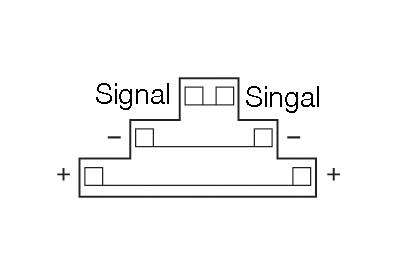

D2.5/6.DA

D2.5/6.DAL

D2.5/6.DAL1



Červená LED (24 Vss)

Červená LED (24 Vss)







D2.5/6.DAL2

D2.5/6.DPL1







DAL2Zelená LED (24 Vss)

Červená LED (24 Vss)





Technické parametry



UL

IEC



Průřez vodiče - pevný

20-12 AWG

0.2-2.5 mm²



Průřez vodiče - lankový

20-12 AWG

0.2-2.5 mm²



Jmenovité napětí (V)

300

380



Jmenovitý proud (A)

26

22



Jmenovitý průřez

12 AWG

2.5 mm²



Délka odizolování (mm)

6



Doporučené utažení (Nm)

0.4





Objednací informace

Popis

Barva

Typ

Obj.č.

E-number

Balení

Třípatrová svorka, horní patro průchozí

D2.5/6.D

11554212

E2925547

25

Třípatrová svorka, horní patro průchozí +LED indikace PNP

D2.5/6.DL

11553705

E2925406

25

Třípatrová svorka, horní patro průchozí +LED indikace NPN

D2.5/6.DL1

11553816

E2925411

25

Třípatrová svorka, všechny patra průchozí

D2.5/6.DA

11554111

E2925416

25

Třípatrová svorka, všechny patra průchozí +LED indikace PNP

D2.5/6.DAL

11553503

E2925421

25

Třípatrová svorka, všechny patra průchozí +LED indikace NPN

D2.5/6.DAL1

11553604

E2925426

25

Třípatrová svorka, střední a dolní patro průchozí +LED indikace zelená

D 2.5/6.DAL2

11554717

E2925431

25

Třípatrová svorka, 2 patra průchozí + zemnícím dolní patro

D2.5/6.DPA1

11564327



25

Třípatrová svorka, horní patro průchozí + zemnící dolní patro

D2.5/6.DP1

11564521



25

Třípatrová svorka, horní patro průchozí +LED indikace + zemnící dolní patro

D2.5/6.DPL1

11564420



25

Třípatrová svorka, 2 průchozí patra + zemnící + LED indikace

D2.5/6.DPAL1

11564226



25

Třípatrová svorka, 2 průchozí patra + zemnící dolní patro

D2.5/6.DPA

11553200



25



Doplňky

Popis

Pozn.

Typ

Obj.č.

E-number

Balení

Lišta, neperforovaná 35x7,5x1 (2 m)



TS35

TS35

E2929953

20x2 m

Lišta, perforovaná, 35x7,5x1 (2 m)



TS35F5

TS35/F5

E2929956

10x2 m

Lišta, vysoká neperforovaná 35x15x1,5 (2 m)



TS35C

TS35/C

E2929955

10x2 m

Koncovka vysoká



BAMH

11483600

E2925485

50

Koncovka, vysoká, kovová patka



BADH

11690027



50

Krajní stěna, šedá



FED3E

11677120

E2925629

20

Zkratovací propojka, 2-pólová



BJD6

17802425



10

Zkratovací propojka, 3-pólová



BJD6

17802526



10

Zkratovací propojka, 4-pólová



BJD6

17802627



10

Zkratovací propojka, 5-pólová



BJD6

17802720



10

Zkratovací propojka, 10-pólová



BJD6

17803225



10

Zkratovací propojka, 20-pólová



BJD6

17803326

E2925715

10

Zkratovací spojka



EL61

17781217



10

Popisné štítky modré



RC65

10377500

E2925496



Popisné štítky červené



RC65

10377601

E2925495



Popisné štítky



RC65









Drawing on endstop (BAEH/BADH)

BAMH

BADH

FED3E

EL61

Drawing on unassembled overconnection bridge screw+case

Drawing on R, Markers

BJD6

RC65
