ENTRELEC
Řadové silové svorky D70/32.AF
Silová svorka
Svorka pro montáž na symetrickou DIN lištu nebo přímo na desku.
Šířka 32 mm |
1 matice M8 + 1 svěrka se šroubem HM8 |
Technické parametry
Průřez vodiče | NFC* | DIN** | |
Kabelové oko | pevný | 6-95 mm² | 6-70 mm² |
C4/C6 | lankový vodič | 6-70 mm² |
|
|
| IEC | IEC |
Jmenovité napětí |
|
|
|
V = | V | 1000 | 1000 |
Zkratová odolnost | kV | 8 | 8 |
Stupeň znečištění |
| 3 | 3 |
Jmenovitý proud |
|
|
|
Jmenovitý proud | A | 192 |
|
Jmenovitý průřez | mm² | 70 |
|
Doporučené utažení | Nm | Kabelové oko 6 |
|
* NFC 20130 ** DIN 46234 | |||
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
Silová svorka | D70/32.AF | 19000726 |
| 10 |
Doplňky
Popis | Pozn. | Typ | Obj.č. | E-kód | Balení |
Koncovka, vysoká, kovová patka |
| BADH | 11690027 |
| 50 |
Ochranný kryt |
| CPUF70 | 19001717 |
| 5 |
| |
Koncovka | Ochranný kryt |
- 1 x čep M8 + 1 x šroubová svorka
Vybraná varianta
D70/32.AF svorka silová
Art:
Vybraná varianta
Specifikace
| Balení | 3 ks |
|---|---|
| Barva | Šedá |

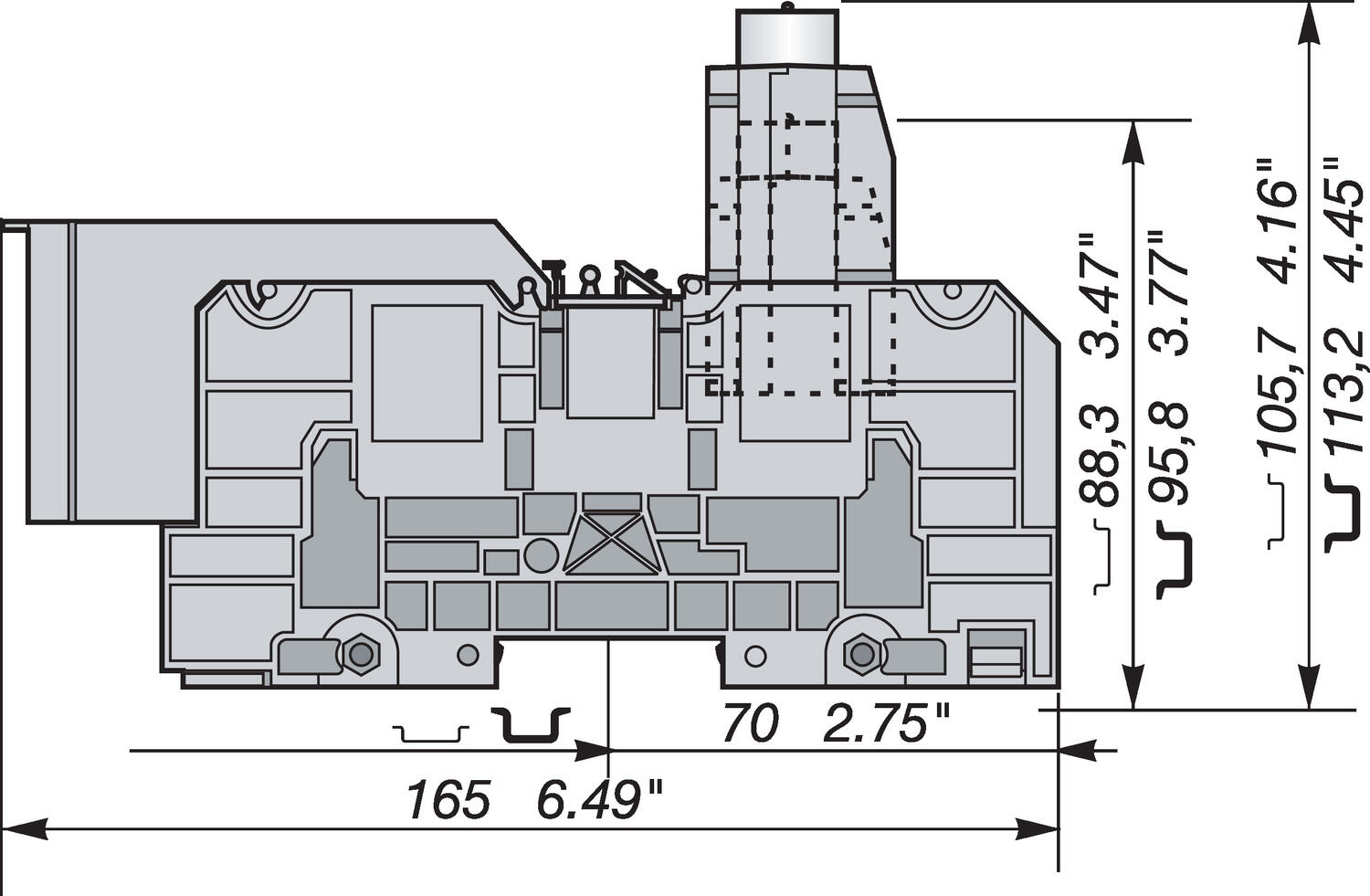

| Hloubka | 165 mm |
| Impulzní výdržné napětí | 8000 V |
| Jmenovité napětí dle IEC | 1000 V |
| Jmenovitý proud dle IEC | 192 A |
| Jmenovitý průřez dle IEC | 70 mm² |
| Max. utahovací moment | 12 |
|---|---|
| Min. utahovací moment | 6 |
| Počet připojení | 2 ks |
| Shoda s normami | CE, Gost R, RoHS, USR CNR |
| Šířka | 32 mm |
| Výška | 105,7 mm |
Popis produktu
Silová svorka
Svorka pro montáž na symetrickou DIN lištu nebo přímo na desku.
Šířka 32 mm |
1 matice M8 + 1 svěrka se šroubem HM8 |
Technické parametry
Průřez vodiče | NFC* | DIN** | |
Kabelové oko | pevný | 6-95 mm² | 6-70 mm² |
C4/C6 | lankový vodič | 6-70 mm² |
|
|
| IEC | IEC |
Jmenovité napětí |
|
|
|
V = | V | 1000 | 1000 |
Zkratová odolnost | kV | 8 | 8 |
Stupeň znečištění |
| 3 | 3 |
Jmenovitý proud |
|
|
|
Jmenovitý proud | A | 192 |
|
Jmenovitý průřez | mm² | 70 |
|
Doporučené utažení | Nm | Kabelové oko 6 |
|
* NFC 20130 ** DIN 46234 | |||
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
Silová svorka | D70/32.AF | 19000726 |
| 10 |
Doplňky
Popis | Pozn. | Typ | Obj.č. | E-kód | Balení |
Koncovka, vysoká, kovová patka |
| BADH | 11690027 |
| 50 |
Ochranný kryt |
| CPUF70 | 19001717 |
| 5 |
| |
Koncovka | Ochranný kryt |
