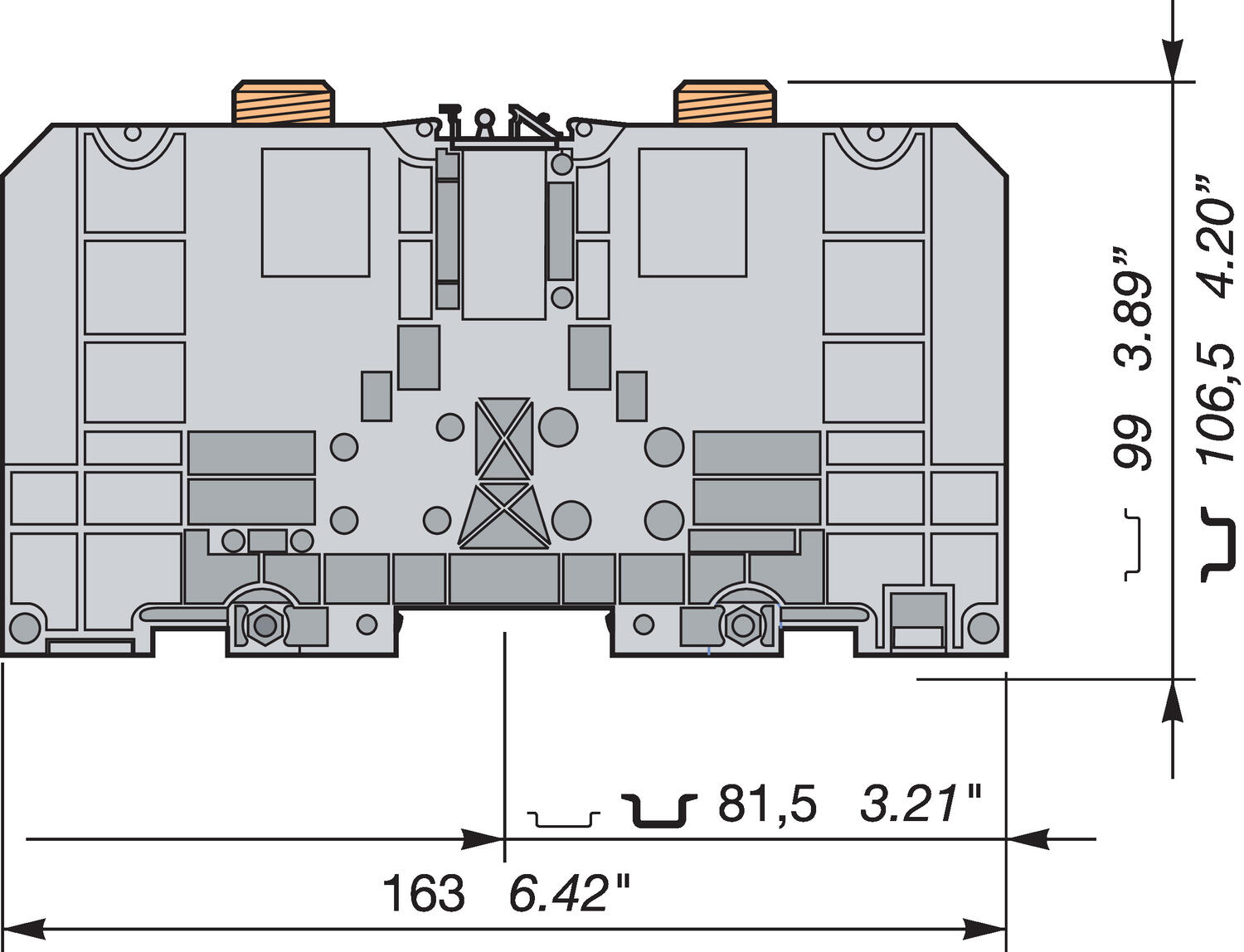

ENTRELEC
Řadové silové svorky D300/55.FF
Silová svorka
Pro lištu TS35
Svorka pro montáž na symetrickou DIN lištu nebo přímo na desku.
Šířka 55 mm |
2 matice M16 |
Technické parametry
Průřez vodiče |
| NFC* | DIN** |
Kabelové oko | pevný vodič | 25-300 mm² | 6-300 mm² |
C11 | lankový vodič | 6-300 mm² |
|
|
| IEC | IEC |
Jmenovité napětí |
|
|
|
V = | V | 1000 | 1000 |
Zkratová odolnost | kV | 8 | 8 |
Stupeň znečištění |
| 3 | 3 |
Jmenovitý proud |
|
|
|
Jmenovitý proud | A | 520 |
|
Jmenovitý průřez | mm² | 300 |
|
Doporučené utažení | Nm | Kabelové oko 25 |
|
* NFC 20130 ** DIN 46234 |
|
|
|
Objednací informace
Popis | Barva | Typ | Obj.č. | E-number | Balení |
Silová svorka | D300/55.FF | 19000524 |
| 5 |
Doplňky
Popis | Pozn. | Typ | Obj.č. | E-number | Balení |
Koncovka, vysoká, kovová patka |
| BADH | 11690027 |
| 50 |
Ochranný kryt |
| CPUF120 | 19001820 |
| 5 |
| |
Koncovka | Ochranný kryt |
- 300 mm² / 520 A (IEC) 460 A (UL)
- 2 čepové šrouby M16
- šířka 55 mm
Vybraná varianta
D300/55.FF svorka silová
Art:
Vybraná varianta
Specifikace
| Balení | 1 ks |
|---|---|
| Barva | Šedá |
| Hloubka | 163 mm |
| Impulzní výdržné napětí | 8000 V |
| Jmenovité napětí dle IEC | 1000 V |
| Jmenovité napětí dle UL | 600 V |
| Jmenovitý proud dle IEC | 520 A |
| Jmenovitý proud dle UL | 460 A |
| Jmenovitý průřez dle IEC | 300 mm² |
| Max. průřez laněného vodiče dle IEC | 300 mm² |
| Max. průřez pevného vodiče dle IEC | 300 mm² |
|---|---|
| Max. utahovací moment | 50 |
| Min. průřez laněného vodiče dle IEC | 6 mm² |
| Min. průřez pevného vodiče dle IEC | 25 mm² |
| Min. utahovací moment | 25 |
| Počet připojení | 2 ks |
| Shoda s normami | CE, Gost R, RoHS, USR CNR |
| Šířka | 55 mm |
| Výška | 99 mm |
Popis produktu
Silová svorka
Pro lištu TS35
Svorka pro montáž na symetrickou DIN lištu nebo přímo na desku.
Šířka 55 mm |
2 matice M16 |
Technické parametry
Průřez vodiče |
| NFC* | DIN** |
Kabelové oko | pevný vodič | 25-300 mm² | 6-300 mm² |
C11 | lankový vodič | 6-300 mm² |
|
|
| IEC | IEC |
Jmenovité napětí |
|
|
|
V = | V | 1000 | 1000 |
Zkratová odolnost | kV | 8 | 8 |
Stupeň znečištění |
| 3 | 3 |
Jmenovitý proud |
|
|
|
Jmenovitý proud | A | 520 |
|
Jmenovitý průřez | mm² | 300 |
|
Doporučené utažení | Nm | Kabelové oko 25 |
|
* NFC 20130 ** DIN 46234 |
|
|
|
Objednací informace
Popis | Barva | Typ | Obj.č. | E-number | Balení |
Silová svorka | D300/55.FF | 19000524 |
| 5 |
Doplňky
Popis | Pozn. | Typ | Obj.č. | E-number | Balení |
Koncovka, vysoká, kovová patka |
| BADH | 11690027 |
| 50 |
Ochranný kryt |
| CPUF120 | 19001820 |
| 5 |
| |
Koncovka | Ochranný kryt |
