ENTRELEC

Řadové silové svorky D185/55.FF

Silová svorka
Pro lištu TS35
Svorka pro montáž na symetrickou DIN lištu nebo přímo na desku.

Šířka 55 mm

Illustration on power cable block for TS35-rail M12

2 matice M12

Technické parametry

Průřez vodiče		NFC*	DIN**
Kabelové oko	pevný vodič	25-240 mm²	6-185 mm²
C11	lankový vodič	6-185 mm²
		IEC	IEC
Jmenovité napětí
V =	V	1000	1000
Zkratová odolnost	kV	8	8
Stupeň znečištění		3	3
Jmenovitý proud
Jmenovitý proud	A	353
Jmenovitý průřez	mm²	185
Doporučené utažení	Nm	Kabelové oko 14
* NFC 20130 ** DIN 46234

Objednací informace

Popis	Barva	Typ	Obj.č.	E-číslo	Balení
Silová svorka		D185/55.FF	19000423		5

Doplňky

Popis	Remarks	Typ	Obj.č.	E-číslo	Balení
Koncovka, vysoká, kovová patka		BADH	11690027		50
Ochranný kryt		CPUF185/300	19001921		5


Koncovka	Ochranný kryt

185 mm² / 353 A (IEC) 353 A (UL)
2 čepové šrouby M12
šířka 55 mm

Vybraná varianta

D185/55.FF svorka silová

Art:

Uložit jako pdf

Příslušenství a související produkty

Vybraná varianta

Specifikace

Balení	1 ks
Barva	Šedá
Hloubka	163 mm
Impulzní výdržné napětí	8000 V
Jmenovité napětí dle IEC	1000 V
Jmenovité napětí dle UL	600 V
Jmenovitý proud dle IEC	353 A
Jmenovitý proud dle UL	353 A
Jmenovitý průřez dle IEC	185 mm²
Max. průřez laněného vodiče dle IEC	6 mm²

Max. průřez pevného vodiče dle IEC	240 mm²
Max. utahovací moment	50
Min. průřez laněného vodiče dle IEC	185 mm²
Min. průřez pevného vodiče dle IEC	25 mm²
Min. utahovací moment	25
Počet připojení	2 ks
Shoda s normami	CE, Gost R, RoHS, USR CNR
Šířka	55 mm
Výška	90 mm

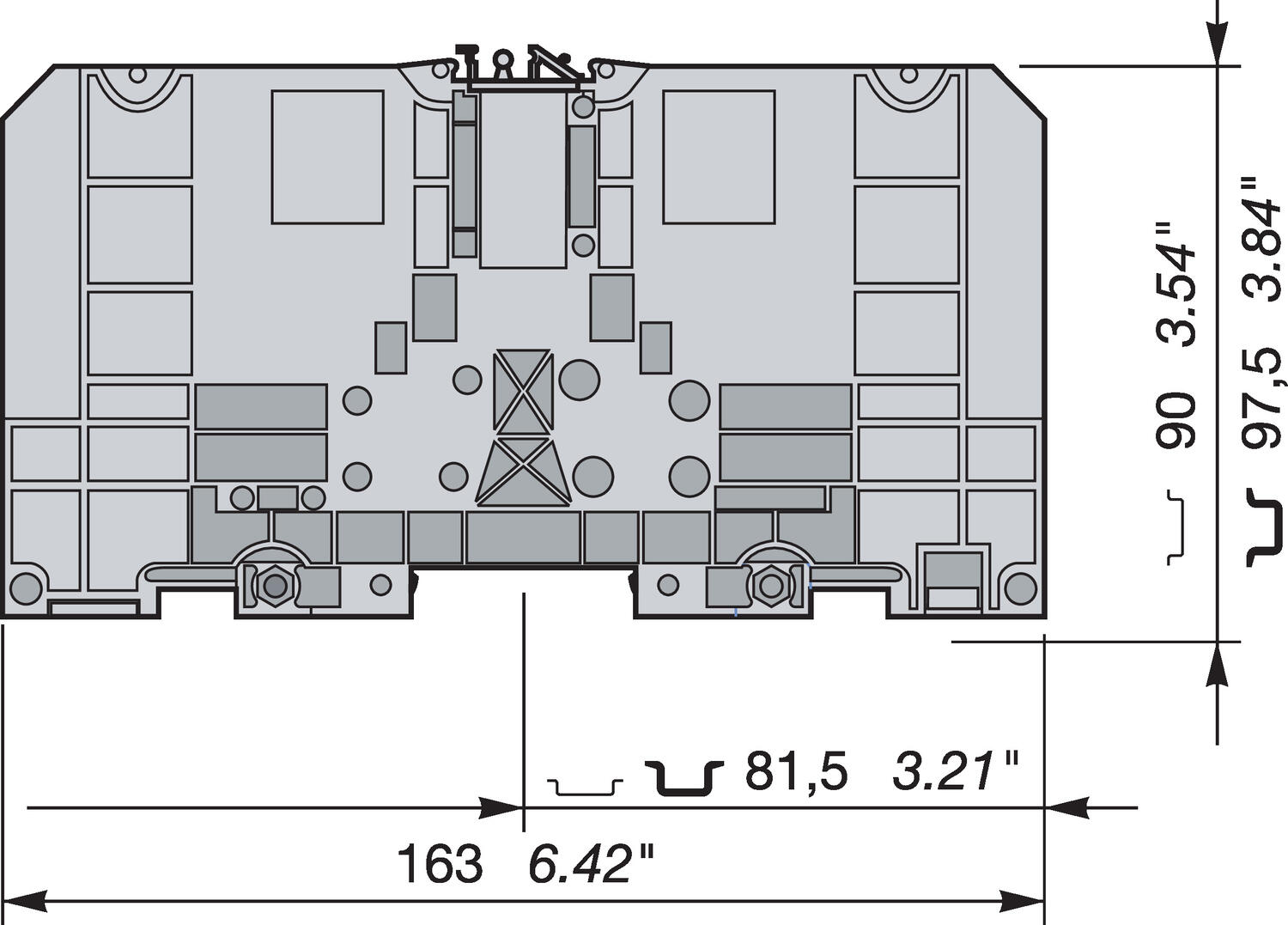

Rozměry a připojení

Popis produktu

Silová svorka
Pro lištu TS35
Svorka pro montáž na symetrickou DIN lištu nebo přímo na desku.

Šířka 55 mm

Illustration on power cable block for TS35-rail M12

2 matice M12

Technické parametry

Průřez vodiče		NFC*	DIN**
Kabelové oko	pevný vodič	25-240 mm²	6-185 mm²
C11	lankový vodič	6-185 mm²
		IEC	IEC
Jmenovité napětí
V =	V	1000	1000
Zkratová odolnost	kV	8	8
Stupeň znečištění		3	3
Jmenovitý proud
Jmenovitý proud	A	353
Jmenovitý průřez	mm²	185
Doporučené utažení	Nm	Kabelové oko 14
* NFC 20130 ** DIN 46234

Objednací informace

Popis	Barva	Typ	Obj.č.	E-číslo	Balení
Silová svorka		D185/55.FF	19000423		5

Doplňky

Popis	Remarks	Typ	Obj.č.	E-číslo	Balení
Koncovka, vysoká, kovová patka		BADH	11690027		50
Ochranný kryt		CPUF185/300	19001921		5


Koncovka	Ochranný kryt
