ENTRELEC
Standardní svorka
Šroub-šroub
Montáž na DIN lištu TS35 a TS32 (EN 50022, 50035).
Šířka 26 mm |
| UL | DIN-VDE |
|
Průřez vodiče - pevný | 2/0000 AWG | 35-120 mm² |
|
Průřez vodiče - lankový | 2/0000 AWG | 35-95 mm² |
|
Jmenovité napětí (V) | 600 | 1000 |
|
Jmenovitý proud (A) | 230 | 232 |
|
Jmenovitý průřez | 2/0000 AWG | 95 mm² |
|
Délka odizolování (mm) | 26 |
| |
Doporučené utažení (Nm) | 8.5-9.5 |
| |
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
Standardní svorka propojovací, šedá |
| M95/26 | 11555610 |
| 10 |
Standardní svorka propojovací, modrá |
| M95/16.N | 12555612 |
| 10 |
Zemnící svorka propojovací |
| M95/26.P | 39917600 |
| 10 |
Popis | Pozn. | Typ | Obj.č. | E-kód | Balení |
G-lišta, neperforovaná 32x15x1.5 2 m |
| TS32 | TS32 | E2925290 | 20x2 m |
Lišta, neperforovaná 35x7.5x1 (2 m) |
| TS35 | TS35 | E2929954 | 20x2 m |
Lišta, perforovaná 35x7.5x1 (2 m) |
| TS35F | TS35/F5 | E2929953 | 20x2 m |
TS35C Lišta, neperforovaná 35x15x1.5 (2 m) |
| TS35C | TS35/C | E2929956 | 10x2 m |
Koncovka, vysoká, kovová patka |
| BADH | 11690027 |
| 50 |
Zkratovací pásek, 10-pólový, bez šroubů | 2 | BJS261 | 17751111 |
| 1 |
Šroub pro BJS22 |
| VSJ51 | 17332001 |
| 10 |
Podložka pro šroub VSJ51 |
| RDJ51 | 17333120 |
| 10 |
RC810/RC1010 Popisné štítky |
|
|
|
|
|
(2) Při použití těchto doplňků je potřeba odstranit předlisovanou část svorky.
|
|
BADH | BJS261 |
|
|
RC810-RC1010 |
|
| Balení | 10 ks |
|---|---|
| Barva | Šedá |
| Délka odizolování | 26 mm |
| Hloubka | 87 mm |
| Hmotnost | 215 g |
| Imbusový klíč | 6 Ø mm |
| Impulzní výdržné napětí | 8000 V |
| Jmenovité napětí dle CSA | 600 V |
| Jmenovité napětí dle IEC | 1000 V |
| Jmenovité napětí dle UL | 600 V |
| Jmenovitý proud dle CSA | 230 A |
| Jmenovitý proud dle IEC | 232 A |
| Jmenovitý proud dle UL | 230 A |
| Jmenovitý průřez dle CSA | 0 AWG |
| Jmenovitý průřez dle IEC | 95 mm² |
| Jmenovitý průřez dle UL | 0 AWG |
| Materiál | Polyamid |
|---|---|
| Max. průřez laněného vodiče dle IEC | 95 mm² |
| Max. průřez pevného vodiče dle IEC | 120 mm² |
| Max. průřez pevného vodiče dle UL | 0 AWG |
| Max. utahovací moment | 9,5 |
| Min. průřez laněného vodiče dle IEC | 35 mm² |
| Min. průřez pevného vodiče dle IEC | 35 mm² |
| Min. průřez pevného vodiče dle UL | 2 AWG |
| Min. utahovací moment | 9 |
| Počet připojení | 2 ks |
| Shoda s normami | CE, CSA, Gost R, RoHS, UL |
| Šířka | 26 mm |
| Třída krytí | IP10 |
| Výška | 72 mm |
Standardní svorka
Šroub-šroub
Montáž na DIN lištu TS35 a TS32 (EN 50022, 50035).
Šířka 26 mm |
| UL | DIN-VDE |
|
Průřez vodiče - pevný | 2/0000 AWG | 35-120 mm² |
|
Průřez vodiče - lankový | 2/0000 AWG | 35-95 mm² |
|
Jmenovité napětí (V) | 600 | 1000 |
|
Jmenovitý proud (A) | 230 | 232 |
|
Jmenovitý průřez | 2/0000 AWG | 95 mm² |
|
Délka odizolování (mm) | 26 |
| |
Doporučené utažení (Nm) | 8.5-9.5 |
| |
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
Standardní svorka propojovací, šedá |
| M95/26 | 11555610 |
| 10 |
Standardní svorka propojovací, modrá |
| M95/16.N | 12555612 |
| 10 |
Zemnící svorka propojovací |
| M95/26.P | 39917600 |
| 10 |
Popis | Pozn. | Typ | Obj.č. | E-kód | Balení |
G-lišta, neperforovaná 32x15x1.5 2 m |
| TS32 | TS32 | E2925290 | 20x2 m |
Lišta, neperforovaná 35x7.5x1 (2 m) |
| TS35 | TS35 | E2929954 | 20x2 m |
Lišta, perforovaná 35x7.5x1 (2 m) |
| TS35F | TS35/F5 | E2929953 | 20x2 m |
TS35C Lišta, neperforovaná 35x15x1.5 (2 m) |
| TS35C | TS35/C | E2929956 | 10x2 m |
Koncovka, vysoká, kovová patka |
| BADH | 11690027 |
| 50 |
Zkratovací pásek, 10-pólový, bez šroubů | 2 | BJS261 | 17751111 |
| 1 |
Šroub pro BJS22 |
| VSJ51 | 17332001 |
| 10 |
Podložka pro šroub VSJ51 |
| RDJ51 | 17333120 |
| 10 |
RC810/RC1010 Popisné štítky |
|
|
|
|
|
(2) Při použití těchto doplňků je potřeba odstranit předlisovanou část svorky.
|
|
BADH | BJS261 |
|
|
RC810-RC1010 |
|
U fotovoltaických aplikací je důležité mít spolehlivé a účinné elektrické komponenty, které odolávají náročným podmínkám prostředí a poskytují optimální výkon. Tři přední společnosti, Mersen, TE Connectivity a SOCOMEC, nabízejí řadu produktů určených speciálně pro fotovoltaické aplikace.
Seifert Systems uvádí SLIMLINE NEO: Revoluční chlazení s R290 bez PFAS. Invertorová technologie srazí náklady a chrání klima. Budoucnost je teď.
Případová studie z oblasti papírenského a chemického průmyslu
Informace přímo z displeje vašeho napájecího zdroje. Věděli jste, že informace můžete získat přímo z vašeho napájecího zdroje?
DIN lišty jsou jedním z nejběžnějších způsobů montáže elektrických komponentů v průmyslových aplikacích.
Lutzeho elektronické pojistky nemají žádné mechanické části, ale jsou postaveny na procesoru, který měří proud.
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Objednací číslo | Barva | Výška | Zkratový proud po dobu 1 s | Cena | ||
|---|---|---|---|---|---|---|

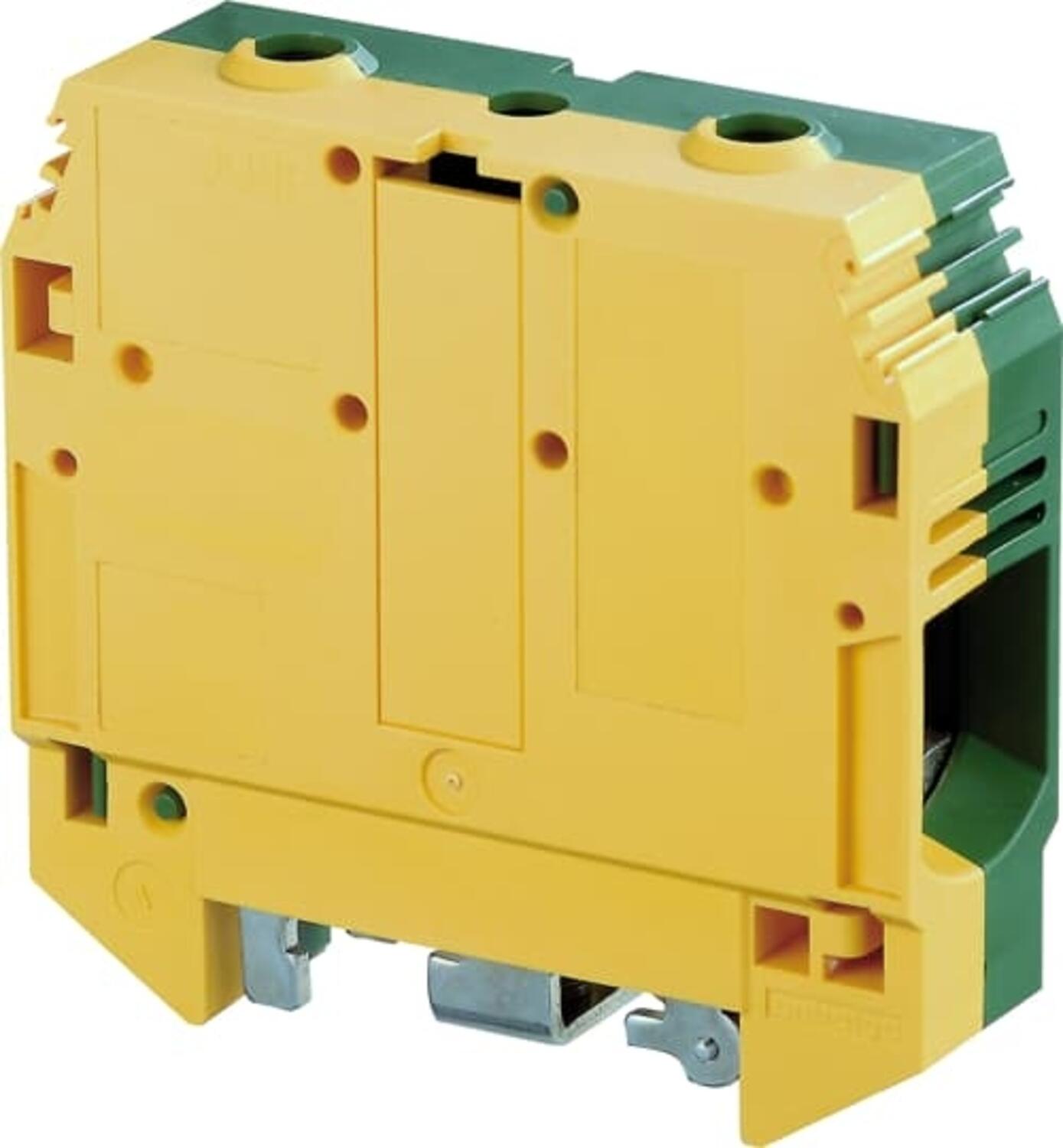

D95/26.P svorka řadová zelenožlutá
Art:
40062017
Zkopírováno
|
Žlutozelená
|
85,2 mm
|
11400 A
|
| ||

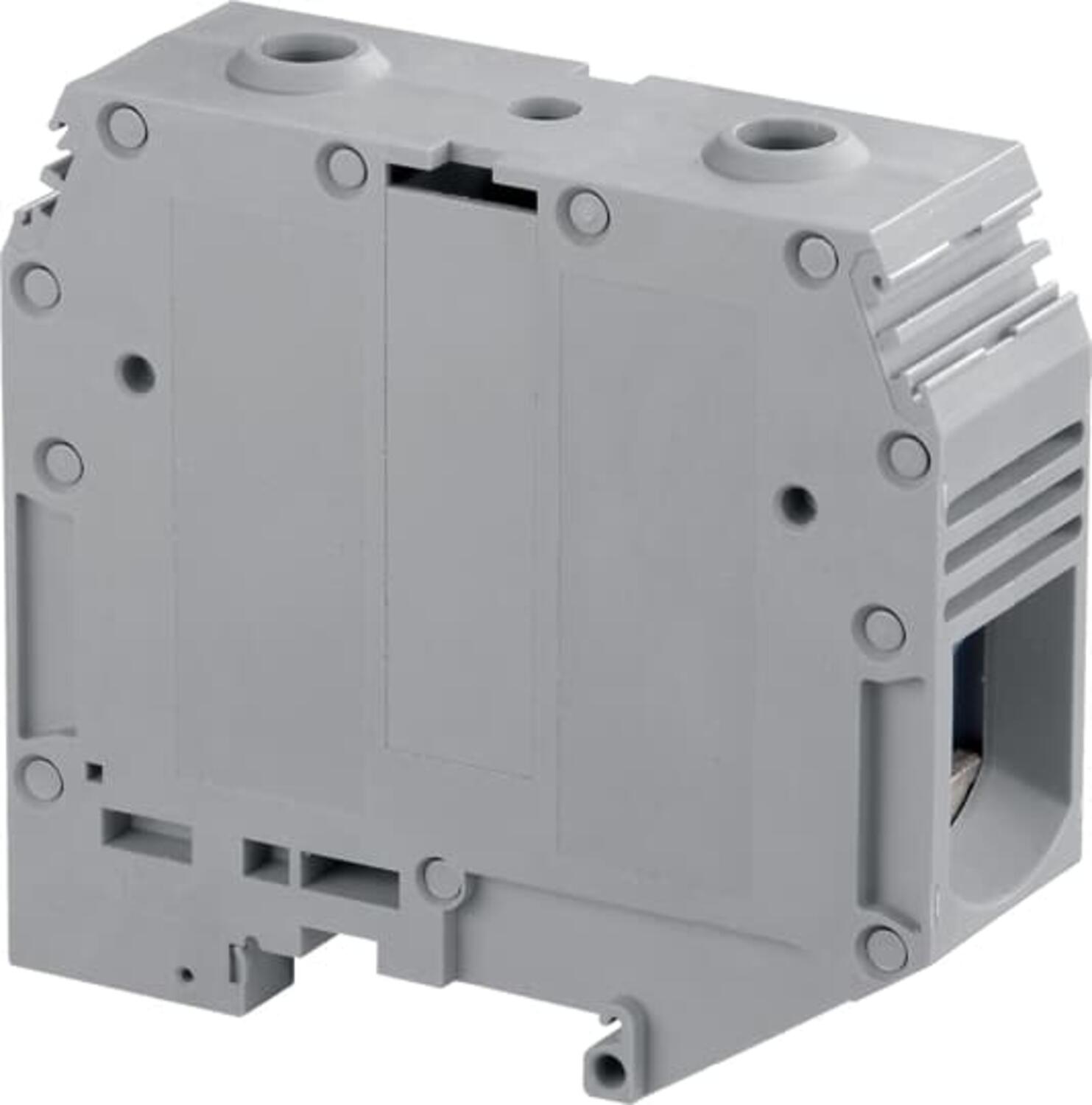

D95/26 svorka řadová šedá
Art:
40037024
Zkopírováno
|
Šedá
|
72 mm
|
|
| ||
D95/26.N svorka řadová modrá
Art:
40037111
Zkopírováno
|
Modrá
|
72 mm
|
|
|
