ENTRELEC

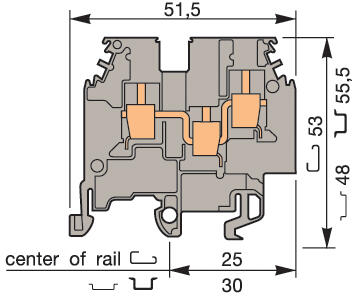

Řadová svorka propojovací M4/6.3A M4/6.4A
- 4 mm² / 32 A
- 6 mm široký
- 3 - 4 připojení
Vybraná varianta
Vybraná varianta
Specifikace
| Balení | 50 ks |
|---|---|
| Barva | Šedá |
| Délka odizolování | 9,5 mm |
| Doporučený plochý šroubovák | 4 Ø mm |
| Hloubka | 51,5 mm |
| Hmotnost | 8,2 g |
| Impulzní výdržné napětí | 8000 V |
| Jmenovité napětí dle CSA | 600 V |
| Jmenovité napětí dle IEC | 1000 V |
| Jmenovité napětí dle UL | 600 V |
| Jmenovitý proud dle CSA | 30 A |
| Jmenovitý proud dle IEC | 32 A |
| Jmenovitý proud dle UL | 30 A |
| Jmenovitý průřez dle CSA | 10 AWG |
| Jmenovitý průřez dle IEC | 4 mm² |
| Jmenovitý průřez dle UL | 10 AWG |
| Materiál | Polyamid |
|---|---|
| Max. průřez laněného vodiče dle IEC | 4 mm² |
| Max. průřez pevného vodiče dle IEC | 4 mm² |
| Max. průřez pevného vodiče dle UL | 10 AWG |
| Max. utahovací moment | 0,8 Nm |
| Min. průřez laněného vodiče dle IEC | 0,22 mm² |
| Min. průřez pevného vodiče dle IEC | 0,2 mm² |
| Min. průřez pevného vodiče dle UL | 22 AWG |
| Min. utahovací moment | 0,5 Nm |
| Počet připojení | 3 ks |
| Shoda s normami | CE, CSA, Gost R, RoHS, UL |
| Šířka | 6 mm |
| Stupeň znečištění prostředí | 3 |
| Třída krytí | IP20 |
| Výška | 48 mm |
Popis produktu
Standardní svorka s vícenásobným připojením
|
|
|
Šířka 6 mm | Šířka 6 mm |
|
Technické parametry
| UL | IEC |
|
Průřez vodiče - pevný | 22-10 AWG | 0-4 mm² |
|
Průřez vodiče - lankový | 22-10 AWG | 0-4 mm² |
|
Jmenovité napětí (V) | 600 | 800 |
|
Jmenovitý proud (A) | 20 | 32 |
|
Jmenovitý průřez | 10 AWG | 4 mm² |
|
Délka odizolování (mm) | 9.5 |
| |
Doporučené utažení (Nm) | 0.5-0.8 |
| |
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |

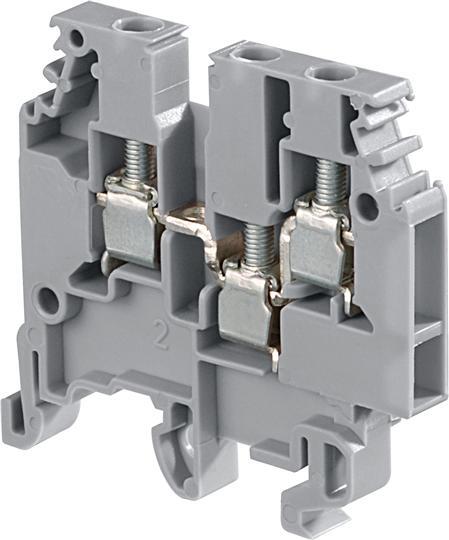

Standardní svorka propojovací se 3 připojeními, šedá |
| M4/6.3 A | 11546820 |
| 50 |
Standardní svorka propojovací se 3 připojeními, modrá |
| M4/6.3 A.N | 12546822 |
| 50 |
Standardní svorka zemnicí se 3 připojeními |
| M4/6.3 A.P | 19563712 |
| 50 |

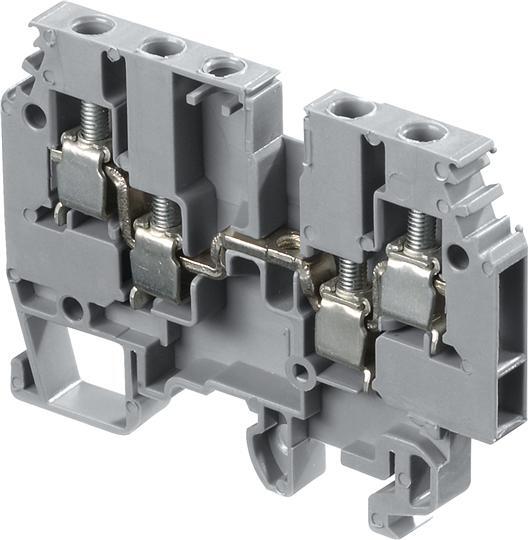

Standardní svorka propojovací se 4 připojeními, šedá |
| M4/6.4 A | 11547923 |
| 50 |
Standardní svorka propojovací se 4 připojeními, modrá |
| M4/6.4 A.N | 12547925 |
| 50 |

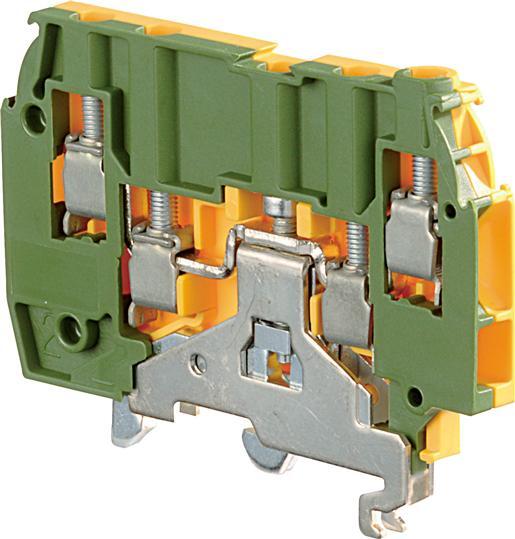

Standardní svorka zemnicí se 4 připojeními |
| M4/6.4 A.P | 19563823 |
| 50 |
Doplňky
Popis | Pozn. | Typ | Obj.č. | E-kód | Balení |
G-lišta 32x15x1.5 2 m |
| TS32 | TS32 | E2925290 | 20x2 m |
Lišta, neperforovaná 35x7.5x1 (2 m) |
| TS35 | TS35 | E2929954 | 20x2 m |
TS35F Lišta, perforovaná, 35x7.5x1 (2 m) |
| TS35F | TS35/F5 | E2929953 | 20x2 m |
Lišta, vysoká neperforovaná 35x15x1.5 (2 m) |
| TS35C | TS35/C | E2929956 | 10x2 m |
Koncovka bezšroubová |
| BADL | 39990302 | E2925699 | 50 |
Krajní stěna, šedá, pro M4/6.3A |
| FEM6.3A | 11657615 |
| 20 |
Krajní stěna, pro M4/6.3A.P |
| FEM6.3A.P | 19987626 |
| 20 |
Krajní stěna, šedá, pro M4/6.4A |
| FEM6.4A | 11662922 |
| 20 |
Krajní stěna, pro M4/6.4A.P |
| FEM6.4A.P | 19987901 |
| 20 |
Oddělovač obvodů, šedý |
| SCM6 | 11300310 | E2925621 | 20 |
Oddělovač obvodů, šedý |
| SCF6 | 11870703 | E2925626 | 20 |
Testovací zdířka 2 mm/12 mm |
| AL2 | 16304321 | E2925663 | 10 |
Testovací zdířka, žlutá (pro svorky s roztečí 6mm) |
| DCJ | 17305903 | E2925661 | 10 |
Testovací banánek |
| FC2 | 786526 | E2925658 | 10 |
Zkratovací propojka, 2-pólová | 1 | BJM6 | 16851625 |
| 10 |
Zkratovací propojka, 3-pólová | 1 | BJM6 | 16851726 |
| 10 |
Zkratovací propojka, 4-pólová | 1 | BJM6 | 16851807 |
| 10 |
Zkratovací propojka, 5-pólová | 1 | BJM6 | 16851900 |
| 10 |
Zkratovací propojka, 10-pólová | 1 | BJM6 | 16897307 | E2925700 | 10 |
Zkratovací propojka, 10-pólová, vylamovací |
| BJA6 | 11654112 | E2925727 | 10 |
Zkratovací propojka |
| EL6 | 17362721 |
| 10 |
Zkratovací pásek, 20-pólový, bez šroubů |
| BJS6 | 17478420 | E2925716 | 10 |
Šroub pro BJS6/BJS8/BJS10 |
| EV6 | 16860416 | E2925667 | 100 |
Zkratovací hřeben, 10-pólový |
| PC6 | 11354826 | E2925678 | 10 |
Izolační koncovka pro hřeben |
| EIP | 11355024 | E2925676 | 10 |
(1) Oddělovač obvodů SC je nezbytný při použití těchto doplňků.
|
|
BADL | FEM6.3A |
|
|
SCM6 | SCF6 |
|
|
AL2 | DCJ |
|
|
FC2 | BJA6 |
|
|
EL6 | BJS6 |
|
|
BJM6 |
|
|
|
RC610 | PC6 |
