ENTRELEC
Řadová svorka pro pojistku MB10/22.SF
- 10 mm² pro pojistku 10,3x38 max 30 A
- 22 mm široký
- Max. 30 A
Vybraná varianta
MB10/22.SF pojistková svorka šedá
Art:
Vybraná varianta
Specifikace
| Barva | Šedá |
|---|---|
| Délka odizolování | 12,5 mm |
| Doporučený plochý šroubovák | 6,5 Ø mm |

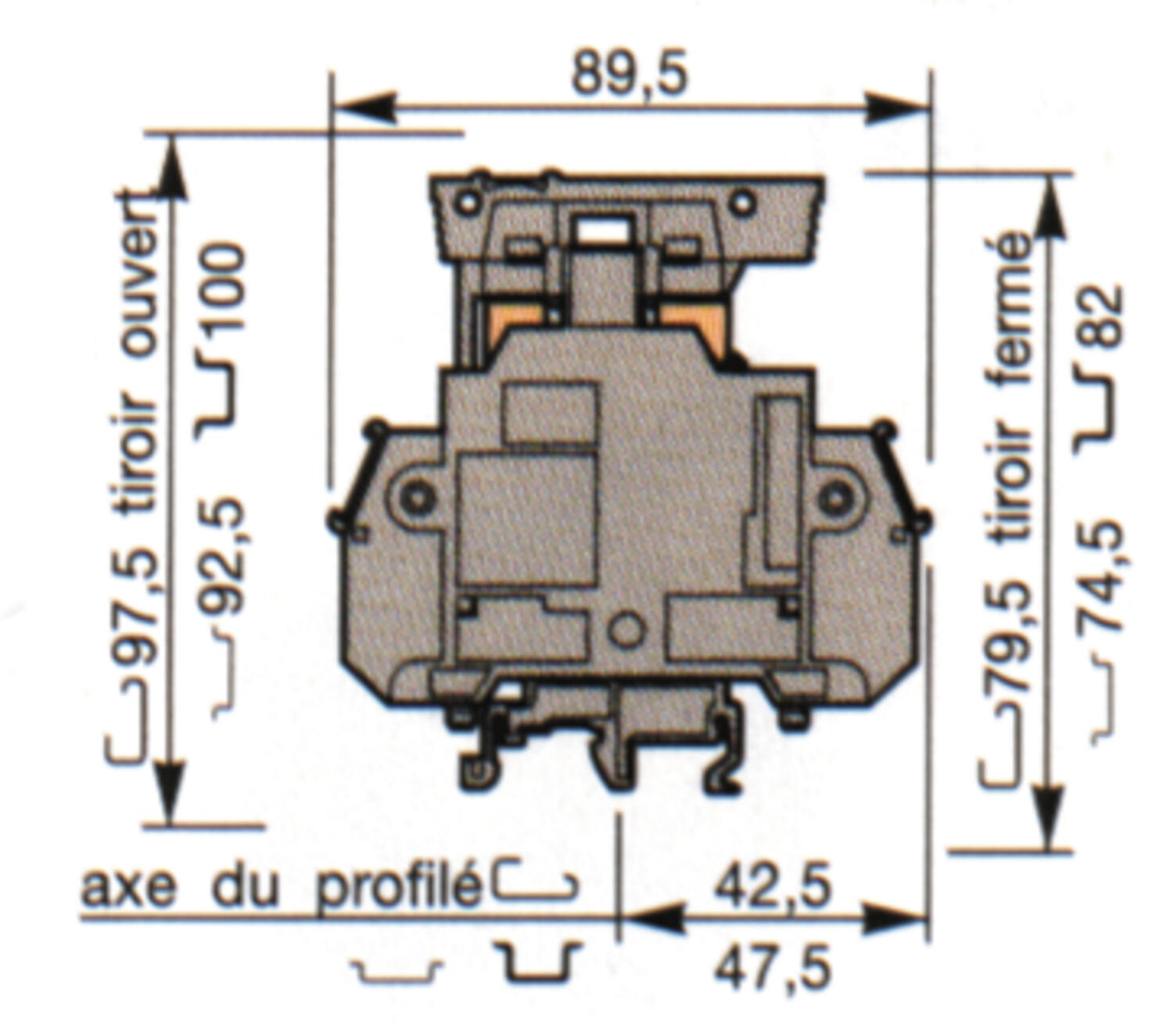

| Hloubka | 89,5 mm |
| Jmenovité napětí dle IEC | 800 V |
| Jmenovitý proud dle IEC | 30 A |
| Jmenovitý průřez dle IEC | 6 mm² |
| Materiál | Polyamid |
| Max. průřez laněného vodiče dle IEC | 6 mm² |
| Max. průřez pevného vodiče dle IEC | 10 mm² |
| Max. průřez pevného vodiče dle UL | 6 AWG |
|---|---|
| Max. utahovací moment | 2,3 |
| Min. průřez laněného vodiče dle IEC | 0,5 mm² |
| Min. průřez pevného vodiče dle IEC | 0,5 mm² |
| Min. průřez pevného vodiče dle UL | 18 AWG |
| Min. utahovací moment | 2,3 |
| Šířka | 22 mm |
| Třída krytí | IP10 |
| Výška | 74,5 mm |
Popis produktu
Pojistková svorka
Šroub-šroub
Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN 50022, 50035).
MB10/22.SF ...: pro pojistky 10,3 x 38 mm (uzavřená svorka)
Šířka 22 mm | MB10/22.SN: svorka jednopólová |
Technické parametry
| UL | IEC |
|
Průřez vodiče - pevný | 18-6 AWG | 0.5-10 mm² |
|
Průřez vodiče - lankový | 18-6 AWG | 0.5-10 mm² |
|
Jmenovité napětí (V) | 600 | 800 |
|
Jmenovitý proud (A) | 32 | 30 |
|
Jmenovitý průřez | 6 AWG | 10 mm² |
|
Délka odizolování (mm) | 12.5 |
| |
Doporučené utažení (Nm) | 2.3 |
| |
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
Pojistková svorka | MB10/22.SF | 11630223 |
| 10 | |
Pojistková svorka, 3 ks | MB10/22.S3 | 11629312 |
| 10 | |
Svorka s odpojovačem | MB10/22.SN | 11630425 |
| 10 |
Doplňky
Popis | Pozn. | Typ | Obj.č. | E-kód | Balení |
G-lišta 32x15x1.5 (2 m) |
| TS32 | TS32 | E2925290 | 40 M |
Lišta, neperforovaná 35x7,5x1 (2 m) |
| TS35 | TS35 | E2929954 | 40 M |
Lišta, perforovaná, 35x7,5x1 (2 m) |
| TS35F5 | TS35/F5 | E2929953 | 40 M |
Lišta, vysoká neperforovaná 35x15x1,5 (2 m) |
| TS35C | TS35/C | E2929956 | 20 M |
Koncovka, vysoká |
| BAEH | 11693404 |
| 50 |
Koncovka, vysoká, kovová patka |
| BADH | 11690027 |
| 50 |
Zkratovací hřeben, 10-pólový |
| PC22 | 17415125 |
| 10 |
Pojistka, 0.06 A 10x38 |
| FU103 | 16708611 |
| 10 |
Pojistka 1.0 A 10x38 |
| FU103 | 16708712 |
| 10 |
Pojistka, pomalá, 20 A 10x38 |
| FU103 | 16708823 |
| 10 |
Pojistka, pomalá, 4.0 A 10x38 |
| FU103 | 16708924 |
| 10 |
Pojistka, pomalá, 6.0 A 10x38 |
| FU103 | 16709021 |
| 10 |
Pojistka, pomalá, 8 A 10x38 |
| FU103 | 16709116 |
| 10 |
Pojistka, pomalá, 10.0 A 10x38 |
| FU103 | 16709217 |
| 10 |
Pojistka, pomalá, 12 A 10x38 |
| FU103 | 16709310 |
| 10 |
Pojistka, pomalá, 16 A 10x38 |
| FU103 | 16709411 |
| 10 |
Pojistka, pomalá, 20 A |
| FU103 | 16709512 |
| 10 |
RC810/RC1010 Popisné štítky
|
|
BAEH | BADH |
| |
PC22 | FU103 |
|
|
RC810/RC1010 |
|
