ENTRELEC
Řadová svorka pro pojistku MB10/12.SF
- 10 mm² pro pojistku 5x20 nebo 5x25 max. 10 A
- 12 mm široký
Vybraná varianta
Vybraná varianta
Specifikace
| Barva | Šedá, Černá |
|---|---|
| Délka odizolování | 13 mm |
| Doporučený plochý šroubovák | 6 Ø mm |

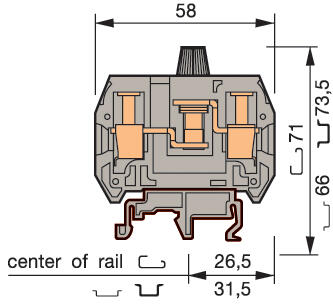

| Hloubka | 58 mm |
| Jmenovitý proud dle CSA | 15 A |
| Jmenovitý proud dle IEC | 10 A |
| Jmenovitý proud dle UL | 15 A |
| Jmenovitý průřez dle CSA | 6 AWG |
| Jmenovitý průřez dle IEC | 10 mm² |
| Jmenovitý průřez dle UL | 6 AWG |
| Max. průřez laněného vodiče dle IEC | 10 mm² |
| Max. průřez laněného vodiče dle UL | 6 AWG |
| Max. průřez pevného vodiče dle IEC | 16 mm² |
| Max. průřez pevného vodiče dle UL | 6 AWG |
|---|---|
| Max. utahovací moment | 1,4 |
| Min. průřez laněného vodiče dle IEC | 0,5 mm² |
| Min. průřez laněného vodiče dle UL | 18 AWG |
| Min. průřez pevného vodiče dle IEC | 0,5 mm² |
| Min. průřez pevného vodiče dle UL | 18 AWG |
| Min. utahovací moment | 1,2 |
| Počet připojení | 2 ks |
| Šířka | 12 mm |
| Třída krytí | IP10 |
| Výška | 66 mm |
Popis produktu
Pojistková svorka
Šroub-šroub
Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN 50022, 50035).
MB10/12.SF ...: pro pojistku 5x20 mm nebo 5x25 mm.
Šířka 12 mm |
Technické parametry
| UL | NFC-VDE |
|
Průřez vodiče - pevný | 18-6 AWG | 0.5-16 mm² |
|
Průřez vodiče - lankový | 18-6 AWG | 0.5-10 mm² |
|
Jmenovité napětí (V) | 600 | 500 |
|
Jmenovitý proud (A) | 15 | 10 |
|
Jmenovitý průřez | 6 AWG | 10 mm² |
|
Délka odizolování (mm) | 13 |
| |
Doporučené utažení (Nm) | 1.2-1.4 |
| |
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
Pojistková svorka pro pojistku 5x20 | MB10/12.SF | 11103303 | E2925575 | 25 | |
Pojistková svorka pro pojistku 5x25 | MB10/12.SF1 | 11103505 |
| 25 |
Doplňky
Popis | Pozn. | Typ | Obj.č. | E-kód | Balení |
G-lišta 32x15x1.5 (2 m) |
| TS32 | TS32 | E2925290 | 40 M |
Lišta, neperforovaná 35x7.5x1 (2 m) |
| TS35 | TS35 | E2929954 | 40 M |
Lišta perforovaná 35x7.5x1 (2 m) |
| TS35F | TS35/F5 | E2929953 | 40 M |
Lišta, vysoká neperforovaná 35x15x1.5 (2 m) |
| TS35C | TS35/C | E2929956 | 20 M |
Koncovka bezšroubová |
| BADL | 39990302 | E2925699 | 50 |
Koncovka na šroub |
| BAM2 | 39996701 | E2925697 | 50 |
Krajní stěna, šedá |
| FEM12S | 11762822 | E2925616 | 20 |
Pojistka 5x20 0.5 A |
| FU520 | FU520 0.5A |
| 10 |
Pojistka 5x20 1 A |
| FU520 | FU520 1A |
| 10 |
Pojistka 5x20 2.0 A |
| FU520 | FU520 2A |
| 10 |
Pojistka 5X20 3.15 A |
| FU520 | FU520 3.15A |
| 10 |
Pojistka 5x20 5.0 A |
| FU520 | FU520 5A |
| 10 |
Pojistka 5X25 1.6 A |
| FU525 | FU525 1.6A |
| 10 |
Pojistka 5X25 2.0 A pomalá |
| FU525 | FU525 2A |
| 10 |
Pojistka 5X25 2.5 A pomalá |
| FU525 | FU525 2.5A |
| 10 |
Pojistka 5x25 4.0 A |
| FU525 | FU525 4A |
| 10 |
Pojistka 5x25 6.3 A |
| FU525 | FU525 6.3A |
| 10 |
RC810 Popisné štítky
| |
BAM2 | BADL |
| |
FEM12S | FU103 |
|
|
RC510-RC610 |
|
