ENTRELEC
Řadové svorky odpojovací s nožovým kontaktem M4/6.SNB, SNBT
- 4 mm² / 15-20 A
- Pro testování silového obvodu
- S nebo bez testovací zásuvky
Vybraná varianta
Vybraná varianta
Specifikace
| Balení | 50 ks |
|---|---|
| Barva | Šedá |
| Jmenovité napětí dle CSA | 600 V |
| Jmenovité napětí dle IEC | 400 V |
| Jmenovité napětí dle UL | 300 V |
| Jmenovitý proud dle CSA | 15 A |
| Jmenovitý proud dle IEC | 20 A |
| Jmenovitý proud dle UL | 10 A |
| Jmenovitý průřez dle CSA | 10 AWG |
| Jmenovitý průřez dle IEC | 4 mm² |
| Jmenovitý průřez dle UL | 10 AWG |
| Max. průřez laněného vodiče dle IEC | 4 mm² |
|---|---|
| Max. průřez pevného vodiče dle IEC | 4 mm² |
| Max. průřez pevného vodiče dle UL | 10 AWG |
| Max. utahovací moment | 0,6 |
| Min. průřez laněného vodiče dle IEC | 0,5 mm² |
| Min. průřez pevného vodiče dle IEC | 0,5 mm² |
| Min. průřez pevného vodiče dle UL | 22 AWG |
| Min. utahovací moment | 0,5 |
| Shoda s normami | CE, CSA, Gost R, RoHS, USR |
| Třída krytí | IP20 |
Popis produktu
Svorka s odpojovačem
Šroub-šroub
Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN 50022, 50035).
| ||
Šířka 6mm | Šířka 6mm |
|

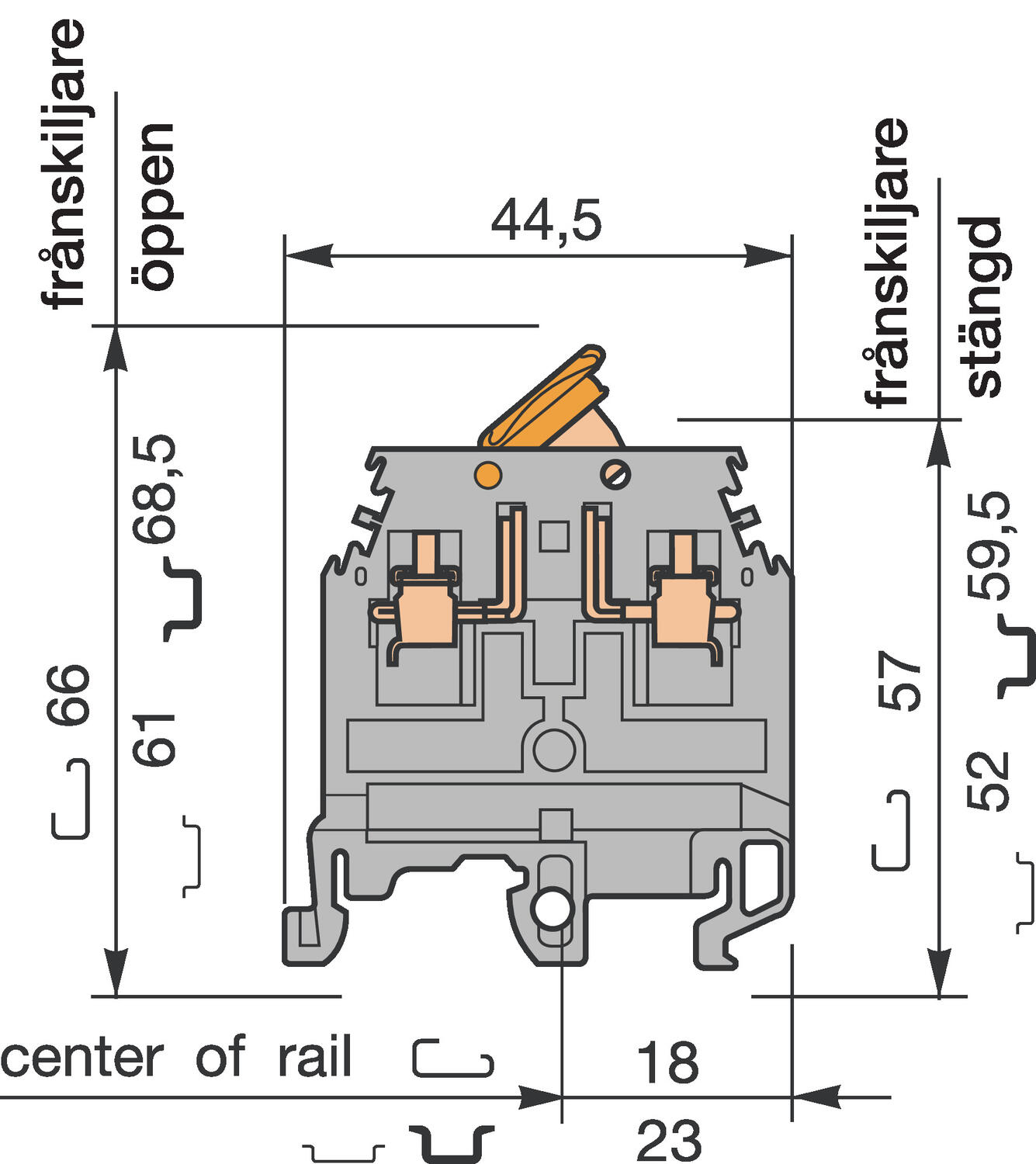

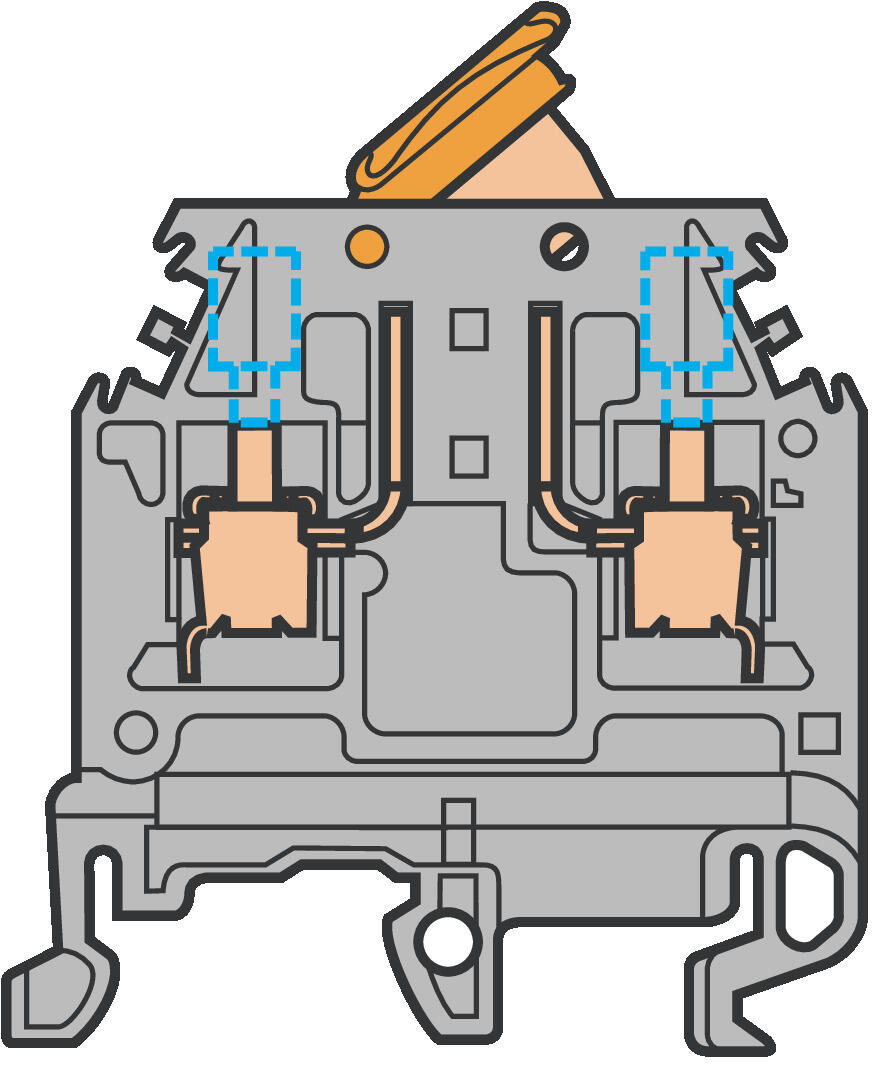

M4/6.SNB | M4/6.SNBT |
|
Technické parametry
| UL | IEC |
|
Průřez vodiče - pevný | 22-12 AWG | 0-4 mm² |
|
Průřez vodiče - lankový | 22-12 AWG | 0-4 mm² |
|
Jmenovité napětí (V) | 300 | 400 |
|
Jmenovitý proud (A) | 10 | 20' |
|
Jmenovitý průřez | 12 AWG | 4 mm² |
|
Délka odizolování (mm) | 9.5 |
| |
Doporučené utažení (Nm) | 0.4-0.6 |
| |
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
Svorka s odpojovačem, šedá páčka s nožem |
| M4/6.SNB | 11568613 |
| 50 |
Svorka s odpojovačem, oranžová páčka s nožem |
| M4/6.SNB | 11598600 | E2925549 | 50 |
Svorka s odpojovačem, testovací zdířky 2 mm |
| M4/6.SNBT | 11598701 | E2925553 | 50 |
Svorka s odpojovačem, testovací zdířky 2,3 mm, |
| M4/6.SNBT2.3 | 11549504 | E2925554 | 50 |
Svorka s odpojovačem, testovací zdířky 2,3 mm, |
| M4/6.SNBT2.3 | 20653802 | E2925564 | 50 |
Svorka s odpojovačem, testovací zdířky 2,3 mm, |
| M4/6.SNBT2.3 | 20610105 |
| 50 |
Svorka s odpojovačem, oranžová,oranžová páčka s nožem | M4/6.SNB | 10505322 |
| 50 | |
Svorka s odpojovačem, oranžová, testovací zdířky 2 mm, | M4/6.SNBT4 | 10505423 |
| 50 | |
Svorka s odpojovačem, modrá,oranžová páčka s nožem |
| M4/6.SNB | 12568615 |
| 50 |
Doplňky
Popis | Pozn. | Typ | Obj.č. | E-kód | Balení |
G-lišta 32x15x1.5 (2 m) |
| TS32 | TS32 | E2925290 | 20x2 m |
Lišta, neperforovaná 35x7.5x1 (2 m) |
| TS35 | TS35 | E2929954 | 20x2 m |
Lišta, perforovaná 35x7.5x1 (2 m) |
| TS35F | TS35/F5 | E2929953 | 20x2 m |
Lišta, vysoká neperforovaná 35x15x1.5 (2 m) |
| TS35C | TS35/C | E2929956 | 10x2 m |
Koncovka na šroub |
| BAM2 | 39996701 | E2925697 | 50 |
Koncovka na šroub, šedá |
| BAM2 | 20635116 | E2925697 | 50 |
Krajní stěna, šedá, pro M4/6.SNB.... |
| FEM62 | 11499407 | E2925633 | 20 |
Krajní stěna, oranžová |
| FEM62 | 10361225 |
| 20 |
Oddělovač obvodů, šedý, na lištu |
| SCFM6 | 11482505 |
| 10 |
Zkratovací hřeben, 10-pólový |
| PC61 | 16331122 | E2925360 | 10 |
Testovací banánek |
| FC2 | 00786526 | E2925658 | 10 |
Testovací zdířka, žlutá (pro svorky s roztečí 6mm) |
| DCJ | 17305903 | E2925661 | 10 |
RC610 Popisné štítky |
|
|
|
|
|
| |
BAM2 | FEM62 |
SCFM6 | PC61 |
| |
FC2 | DCJ |
|
|
RC610 |
|
