ENTRELEC

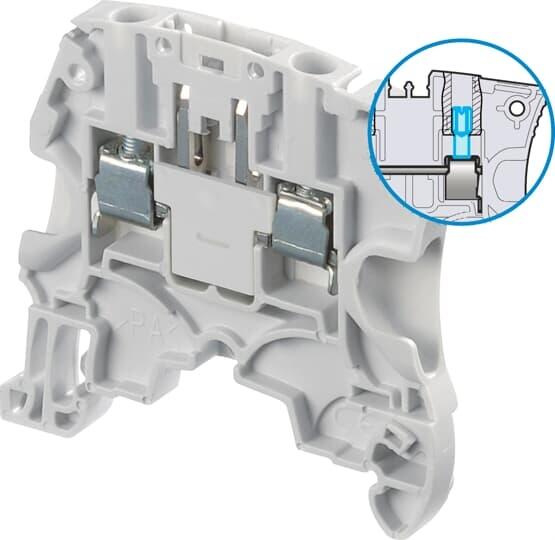

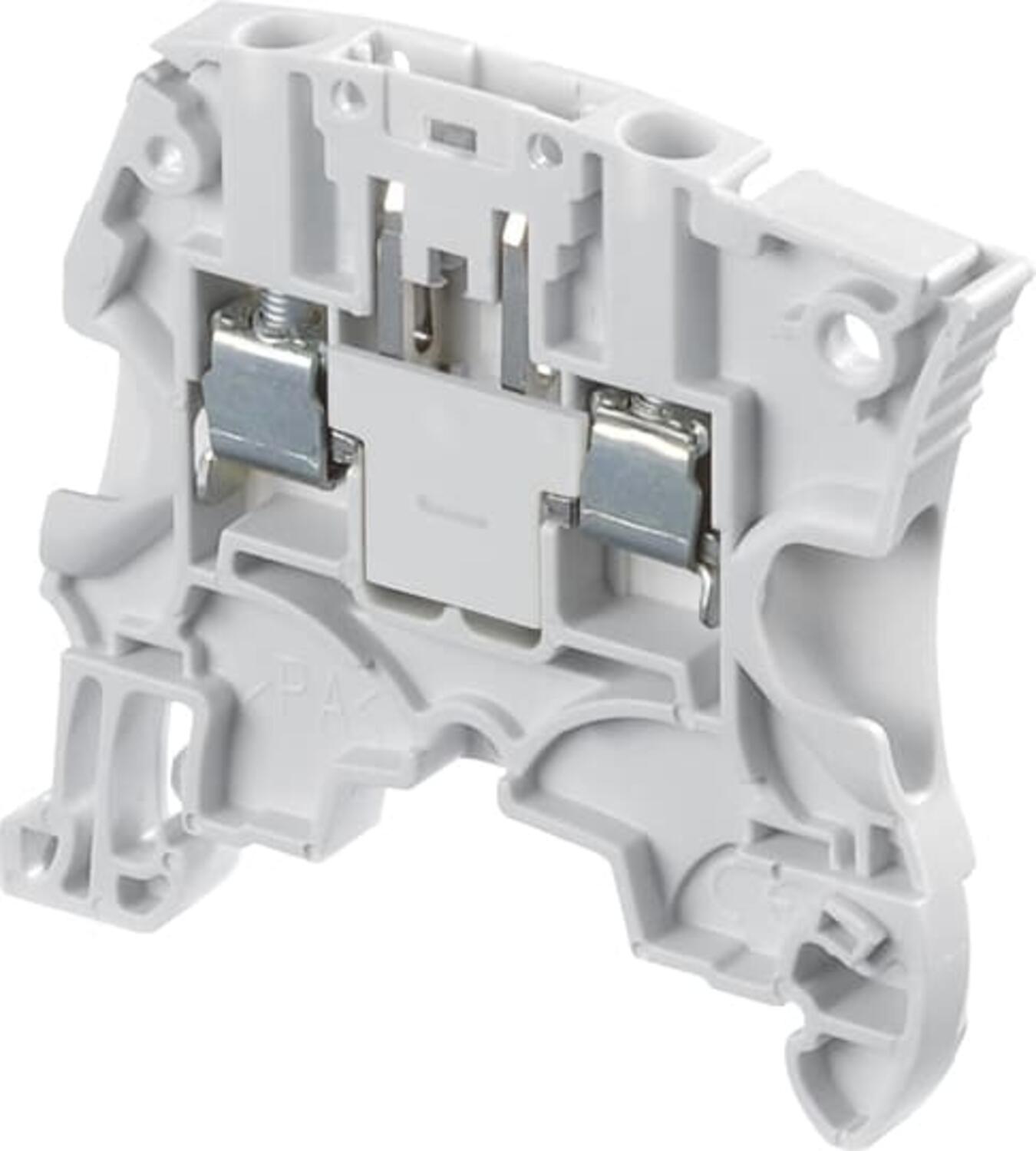

Řadová svorka odpojovací s přípojnou vložkou ZS4-SP
- 2,5 mm² (4 mm²) / 18 A
- Šířka 5,2 mm
Vybraná varianta
Vybraná varianta
Specifikace
| Balení | 50 ks |
|---|---|
| Barva | Šedá |
| Jmenovité napětí dle CSA | 150 V |
| Jmenovité napětí dle IEC | 400 V |
| Jmenovité napětí dle UL | 150 V |
| Jmenovitý proud dle CSA | 18 A |
| Jmenovitý proud dle IEC | 18 A |
| Jmenovitý proud dle UL | 18 A |
| Jmenovitý průřez dle CSA | 10 AWG |
| Jmenovitý průřez dle IEC | 2,5 mm² |
| Jmenovitý průřez dle UL | 10 AWG |
| Max. průřez laněného vodiče dle IEC | 4 mm² |
| Max. průřez pevného vodiče dle IEC | 4 mm² |
| Max. průřez pevného vodiče dle UL | 10 AWG |
|---|---|
| Max. průřez vodiče s izolovanou dutinkou dle IEC | 2,5 mm² |
| Max. průřez vodiče s neizolovanou dutinkou dle IEC | 4 mm² |
| Max. utahovací moment | 0,7 |
| Min. průřez laněného vodiče dle IEC | 0,22 mm² |
| Min. průřez pevného vodiče dle IEC | 0,2 mm² |
| Min. průřez pevného vodiče dle UL | 22 AWG |
| Min. průřez vodiče s izolovanou dutinkou dle IEC | 0,22 mm² |
| Min. průřez vodiče s neizolovanou dutinkou dle IEC | 0,22 mm² |
| Min. utahovací moment | 0,5 |
| Shoda s normami | CE, CSA, Gost R, RoHS, USR CNR |
| Třída krytí | IP20 |
Popis produktu
Lištová svorka
Šroub-šroub

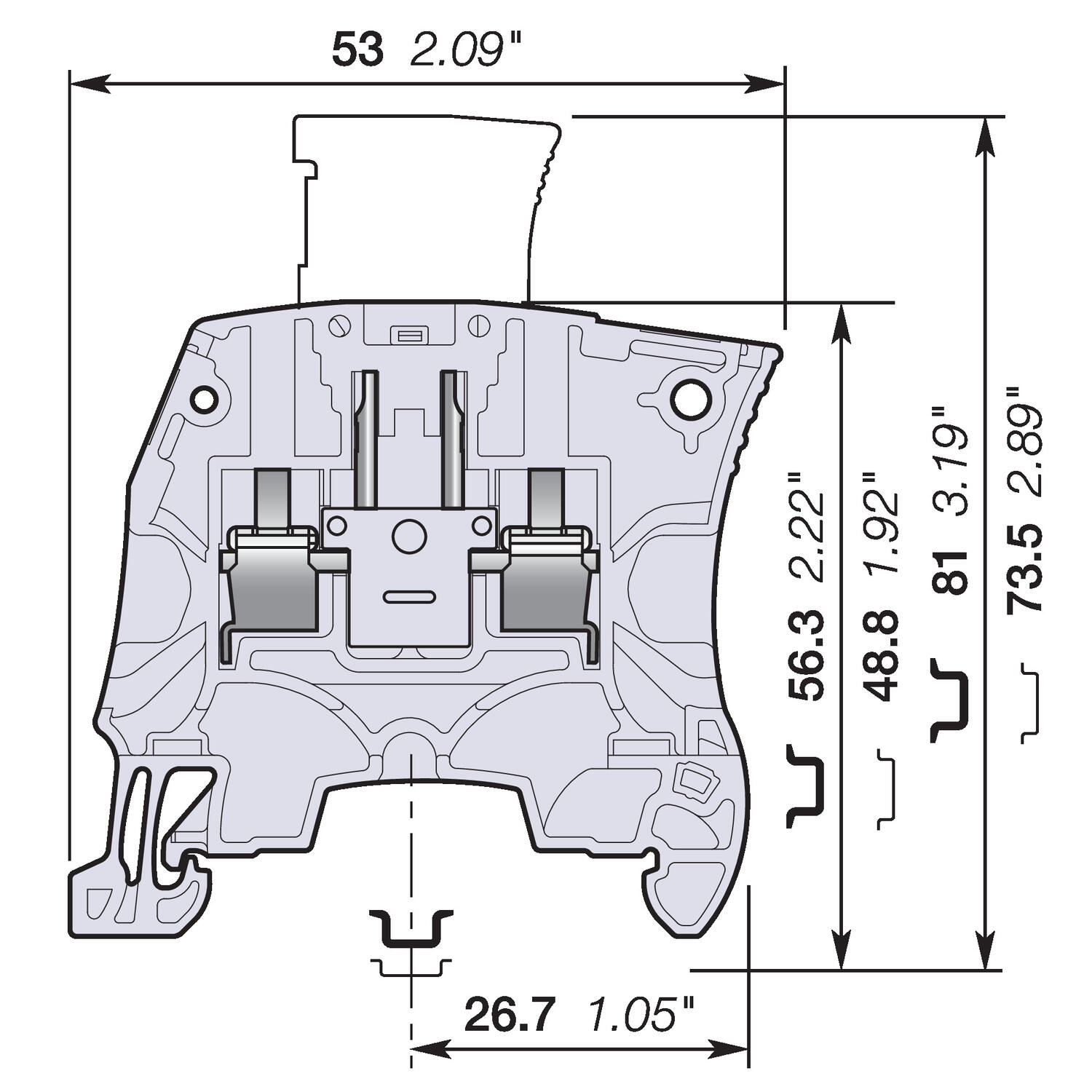

Šířka 5,2 mm
Svorkovnice ZS4-SP dovoluje použítí kabelů až do průřezu 4 mm² a montuje se na lištu TS35.
| ZS4-SP | ZS4-SP-T2 |
| ||
|
|
Technické parametry
Připojované vodiče | UL | IEC |
Pevný | 24-10 AWG | 0.2-4 mm² |
Lankový | 24-12 AWG | 0.22-4 mm² |
S dutinkou | 24-12 AWG | 0.22-4 mm² |
Jemnovité napětí (V) | 150 | 400 |
Jmenovitý proud (A) | 20 | 20 |
Jmenovitý průřez | 10 AWG | 4 mm² |
Jmenovitý krátkodobý výdržný proud (1 s) |
| 480 A |
Impulzní výdržné napětí |
| 6000 V |
Homologace | |||||
|
|
|
| ||
Montážní pokyny | ||
Odizolovací délka | 10.5 mm | |
Šroubovák | 3.5 mm | |
Utahovací moment | 0.5-0.7 Nm | |
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
Řadová svorka odpojovací | ZS4-SP | 1SNK505313R0000 | E2925918 | 50 ks | |
ZS4-S-T2 test 2 mm | 1SNK505314R0000 | E2925919 |
Příslušenství
Popis | Typ | Obj.č. | E-kód | Balení |
Lišta, neperforovaná 35x7.5x1 (2 m) | TS35 | TS35 | E2929954 | 20x2 m |
Lišta, perforovaná 35x7.5x1 (2 m) | TS35F | TS35/F5 | E2929953 | |
Lišta neperforovaná 35x15x1.5 (2 m) | TS35C | TS35/C | E2929956 | 10x2 m |
Koncovka bezšroubová | BADL | 39990302 | E2925699 | 50 ks |
Koncové zarážky | BAM3 | 1SNK900001R0000 | E2925146 | |
Koncová sekce | ES4 | 1SNK505910R0000 | E2925143 | 20 ks |
Držáky součástek | PG5 | 1SNK900401R0000 | E2925157 | |
Odpojovací držáky | PG5-R1 | 1SNK900402R0000 | E2925158 | |
Stíněné konektory | SHBS | 1SNK900600R0000 | E2925160 | |
Značení řadových svorek 100 ks prázdná karta | MC512PA | 1SNK149999R0000 | E2967590 | 1 ks |
Jiné označení viz příslušenství |
|
|
|
|
Bam3 | SHBS | PG5-R1 |
| ||
PG5 | ES4 | MC512PA |
