ENTRELEC
Řadové miniaturní svorky pojistkové DR4/8SF

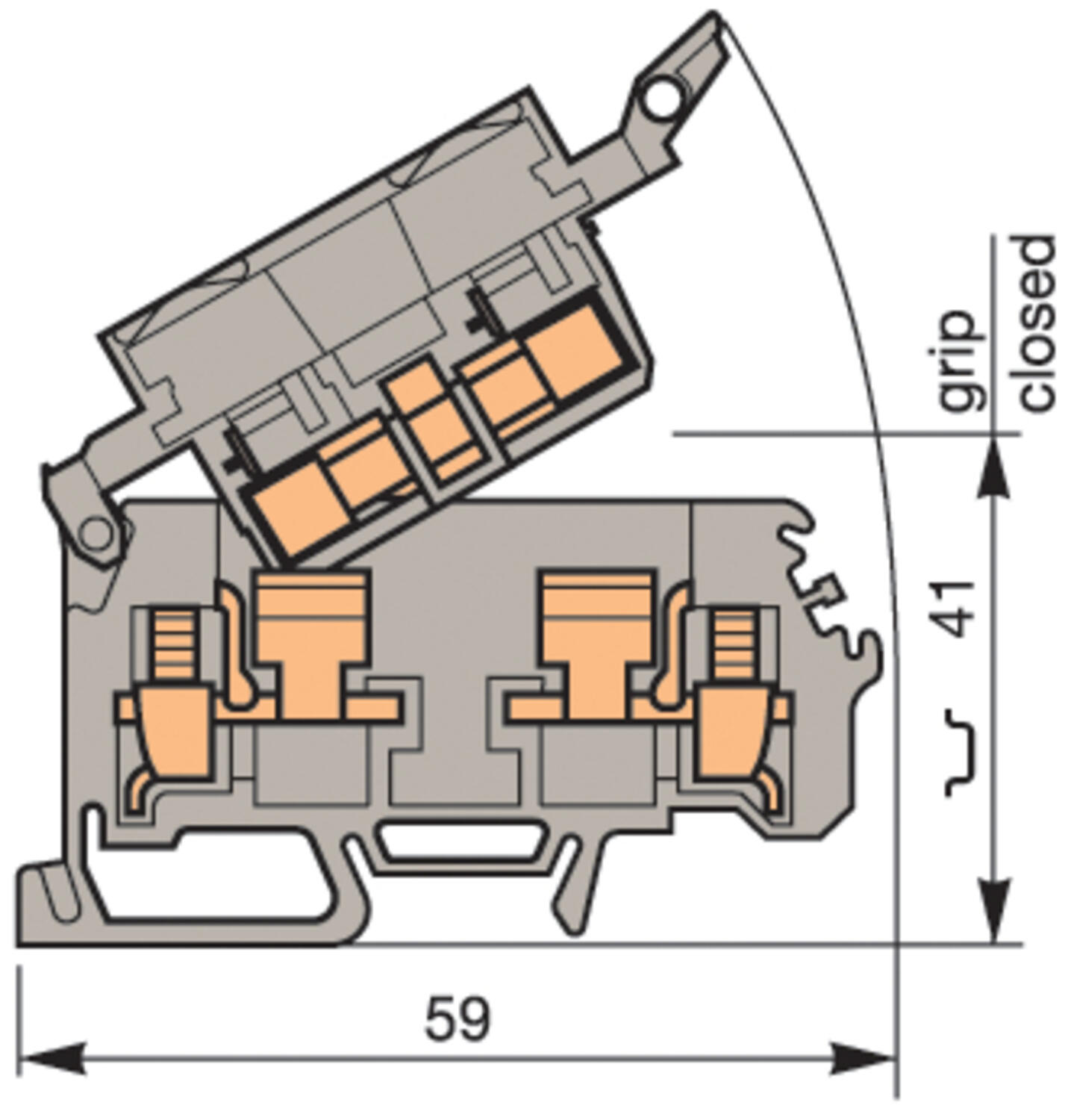

Miniaturní svorka, TS15-lišta
Šroub-šroub
Šířka 8 mm |
Pojistková svorka pro rozměry pojistky 5x20 nebo 5x25 mm. |
Technické parametry
|
| UL | NFC-VDE |
Průřez vodiče | - pevný | 22-12 AWG | 0-4 mm² |
- lankový | 22-12 AWG | 0-4 mm² | |
Jmenovité napětí | V st/ss | 600 | 500/600 earth C |
Jmenovitý proud | A | 6.3 | 6.3 |
Jmenovitý průřez |
| 12 AWG | 4 mm² |
Délka odizolování | mm | 9.5 | 9.5 |
Doporučené utažení | Nm | 0.4-0.6 | 0.4-0.6 |
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
Pojistková svorka pro lištu TS15 | DR4/8.SF | 11036812 |
| 50 |
Doplňky
Popis | Poznámka | Typ | Obj.č. | E-kód | Balení |
Koncovka pro lištu TS15 |
| BA2 | 16471621 | E2925296 | 50 |
Koncovka, bezšroubová, pro lištu TS15 |
| BADRL | 19942021 |
| |
Krajní stěna, šedá |
| FEM8S | 11695115 |
| 20 |
BA2 | FEM8S |
| |
BADRL |
|
- 4 mm² / 6,3 A
- 8 mm široký
- Pojistky 5x20 nebo 5x25 mm
Vybraná varianta

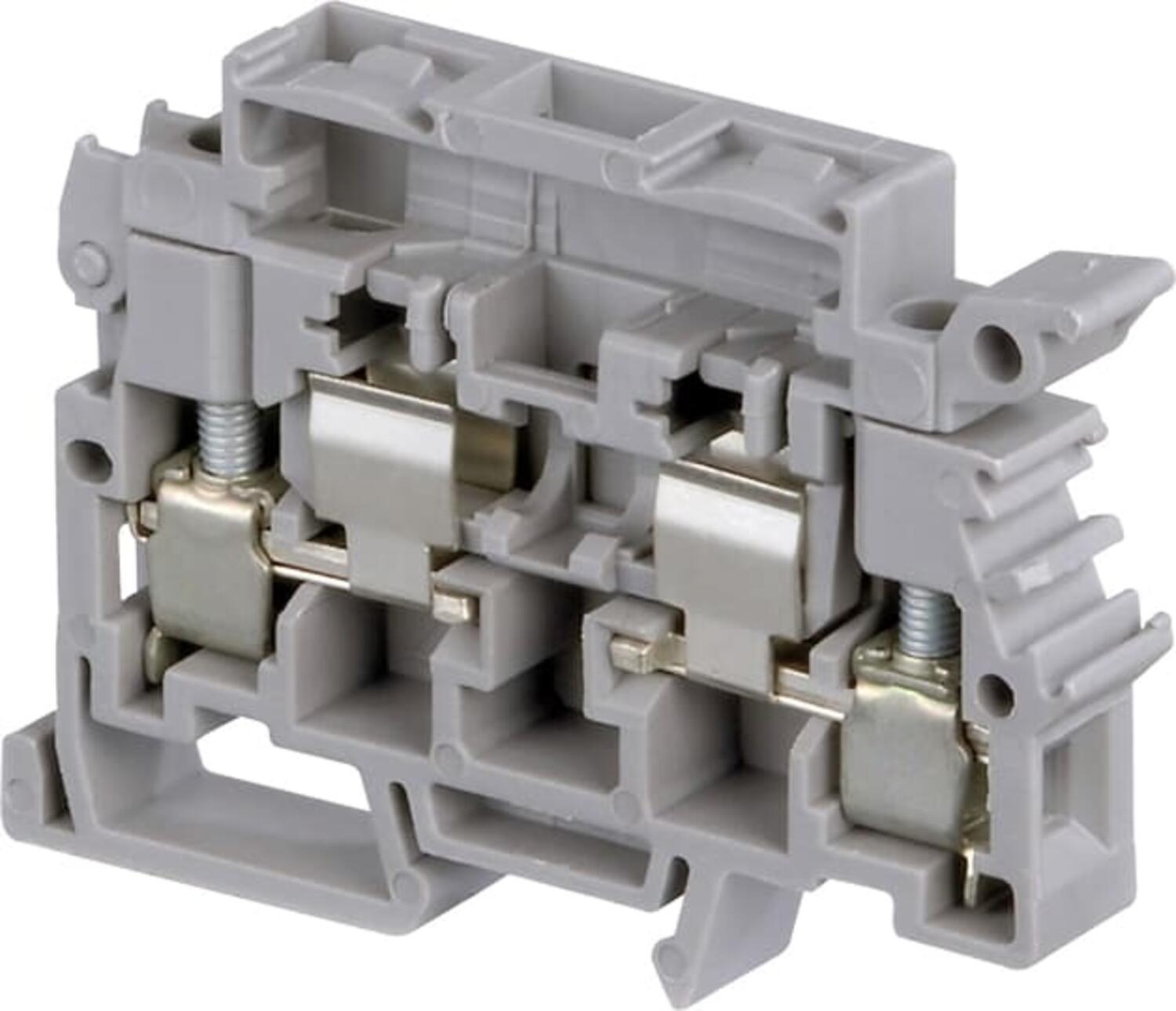

DR4/8SF svorka pro pojistku
Art:
Vybraná varianta
Specifikace
| Balení | 50 ks |
|---|---|
| Barva | Šedá |
| Délka odizolování | 9,5 mm |
| Doporučený plochý šroubovák | 4 Ø mm |
| Hloubka | 59,5 mm |
| Impulzní výdržné napětí | 8000 V |
| Jmenovité napětí dle IEC | 630 V |
| Jmenovitý proud dle CSA | 6,3 A |
| Jmenovitý proud dle IEC | 6,3 A |
| Jmenovitý průřez dle CSA | 12 AWG |
| Jmenovitý průřez dle IEC | 4 mm² |
| Max. průřez laněného vodiče dle IEC | 4 mm² |
| Max. průřez pevného vodiče dle IEC | 4 mm² |
|---|---|
| Max. utahovací moment | 0,8 |
| Min. průřez laněného vodiče dle IEC | 0,5 mm² |
| Min. průřez pevného vodiče dle IEC | 0,5 mm² |
| Min. utahovací moment | 0,5 |
| Počet připojení | 2 ks |
| Shoda s normami | CE, CSA, Gost R, USR |
| Šířka | 8 mm |
| Třída krytí | IP20 |
| Výška | 41 mm |
Popis produktu
Miniaturní svorka, TS15-lišta
Šroub-šroub
Šířka 8 mm |
Pojistková svorka pro rozměry pojistky 5x20 nebo 5x25 mm. |
Technické parametry
|
| UL | NFC-VDE |
Průřez vodiče | - pevný | 22-12 AWG | 0-4 mm² |
- lankový | 22-12 AWG | 0-4 mm² | |
Jmenovité napětí | V st/ss | 600 | 500/600 earth C |
Jmenovitý proud | A | 6.3 | 6.3 |
Jmenovitý průřez |
| 12 AWG | 4 mm² |
Délka odizolování | mm | 9.5 | 9.5 |
Doporučené utažení | Nm | 0.4-0.6 | 0.4-0.6 |
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
Pojistková svorka pro lištu TS15 | DR4/8.SF | 11036812 |
| 50 |
Doplňky
Popis | Poznámka | Typ | Obj.č. | E-kód | Balení |
Koncovka pro lištu TS15 |
| BA2 | 16471621 | E2925296 | 50 |
Koncovka, bezšroubová, pro lištu TS15 |
| BADRL | 19942021 |
| |
Krajní stěna, šedá |
| FEM8S | 11695115 |
| 20 |
BA2 | FEM8S |
| |
BADRL |
|
