ENTRELEC

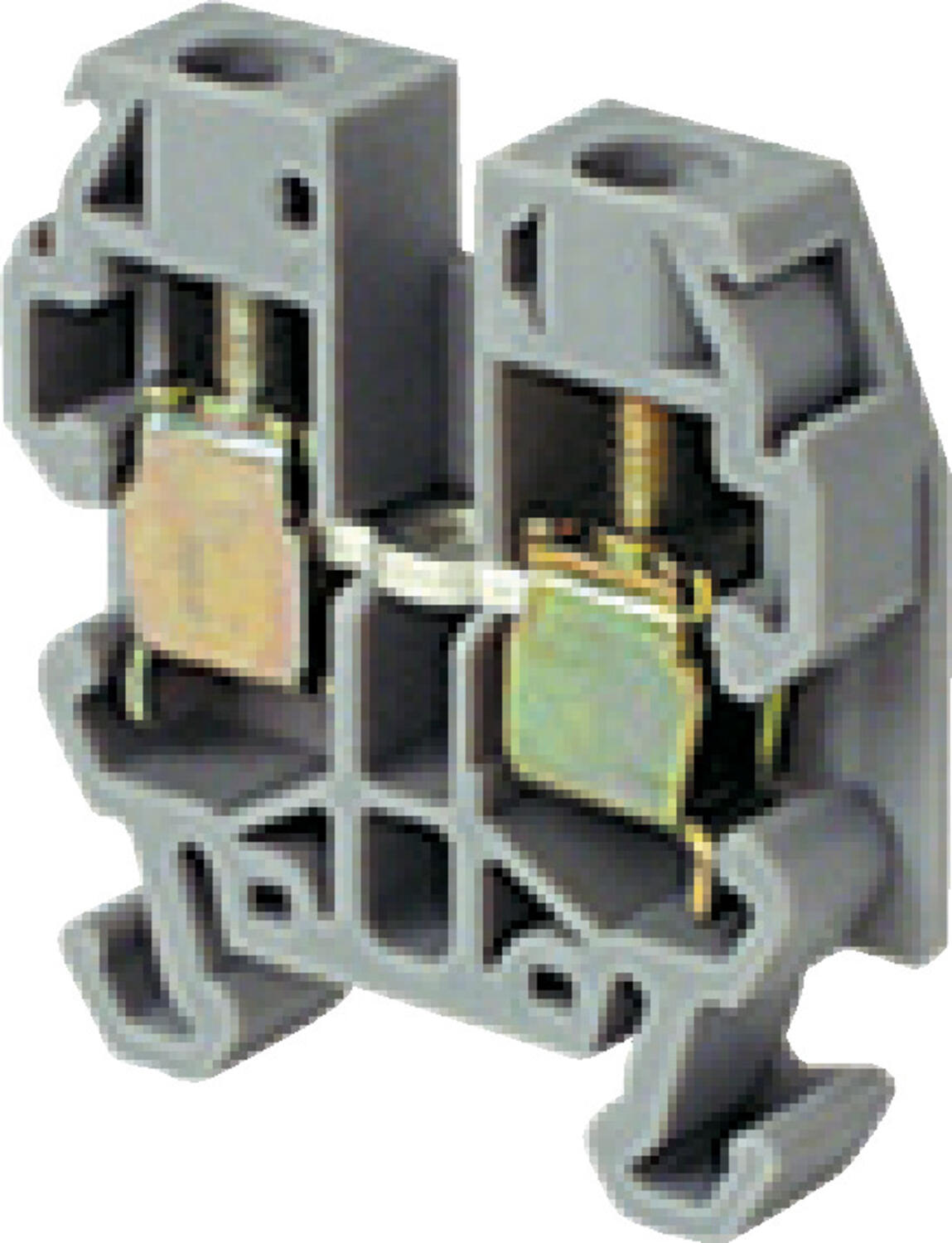

Řadové miniaturní svorky DR4/6
Miniaturní svorka, TS15-lišta
Šroub-šroub
Šířka 6 mm |
Technické parametry
|
| UL | NFC-VDE |
Průřez vodiče | - pevný | 28-12 AWG | 0-4 mm² |
- lankový | 28-12 AWG | 0-4 mm² | |
Jmenovité napětí | V st/ss | 600 | 500/600 earth C |
Jmenovitý proud | A | 20 | 35 |
Jmenovitý průřez |
| 12 AWG | 4 mm² |
Délka odizolování | mm | 9.5 | 9.5 |
Doporučené utažení | Nm | 0.5-0.8 | 0.5-0.8 |
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
Standardní svorka ”s přepážkou” pro lištu TS15 | DR4/6 | 11049117 |
| 50 | |
Standardní svorka ”bez přepážky” pro lištu TS15 | DR4/6 | 11025105 |
| ||
Standardní svorka ”s přepážkou” pro lištu TS15 | DR4/6.N | 12049111 |
| ||
Standardní svorka ”bez přepážky” pro lištu TS15 | D4/6.N1 | 12025107 |
|
Doplňky
Popis | Poznámka | Typ | Obj.č. | E-kód | Balení | |
Lišta perforovaná 15x5.5 (2 m) |
| TS15F | TS15/F | E2929951 | 50x2 m | |
Koncovka pro lištu TS15 |
| BA2 | 16471621 | E2925296 | 50 | |
Koncovka, bezšroubová, pro lištu TS15 |
| BADRL | 19942021 |
| ||
Krajní stěna, šedá, pro svorku DR4/6 |
| FEDR61 | 11760003 |
| 25 | |
Krajní stěna, šedá, pro svorku DR4/6.P |
| FEDR63 | 10397521 |
| ||
Oddělovač obvodů |
| SCDR61 | 17301610 |
| ||
Testovací zdířka 2 mm/8,5 mm |
| AL2 | 16731906 |
| 10 | |
Testovací banánek |
| FC2 | 00786526 | E2925658 | ||
Zkratovací propojka | 2-pólová |
| BJM62 | 17321726 |
| |
3-pólová |
| 17321807 |
| |||
4-pólová |
| 17321900 |
| |||
5-pólová |
| 17322122 |
| |||
10-pólová |
| 17322627 |
| |||
Zkratovací hřeben, 10-pólový |
| PC61 | 16331122 | E2925360 | ||
Ochranný štítek |
| EPD61 | 17320604 |
| ||
Šroub pro ochranný štítek |
| VSPD61 | 17320705 |
| 20 | |
Popisy RC65
BA2 | BADRL |
FEDR61 | SCDR61 |
AL2 | BJM |
PC61 | VSPD61 |
| |
Marking RC65 |
|
(1) To use these accessories, the terminal block's break-away end must be removed.
Při použítí tohoto příslušenství se svorkovnice je zlomi a musí se vyměnit
- 4 mm²/ 30 A
- 6 mm široký
Vybraná varianta
Vybraná varianta
Specifikace
| Balení | 50 ks |
|---|---|
| Barva | Šedá |
| Délka odizolování | 9,5 mm |
| Doporučený plochý šroubovák | 4 Ø mm |
| Hloubka | 28 mm |
| Jmenovité napětí dle IEC | 500 V |
| Jmenovité napětí dle UL | 250 V |
| Jmenovitý proud dle CSA | 650 A |
| Jmenovitý proud dle IEC | 30 A |
| Jmenovitý proud dle UL | 20 A |
| Jmenovitý průřez dle CSA | 25 AWG |
| Jmenovitý průřez dle IEC | 4 mm² |
| Jmenovitý průřez dle UL | 12 AWG |
| Max. průřez laněného vodiče dle IEC | 4 mm² |
| Max. průřez pevného vodiče dle IEC | 4 mm² |
|---|---|
| Max. průřez pevného vodiče dle UL | 12 AWG |
| Max. utahovací moment | 0,8 |
| Min. průřez laněného vodiče dle IEC | 0,22 mm² |
| Min. průřez pevného vodiče dle IEC | 0,2 mm² |
| Min. průřez pevného vodiče dle UL | 22 AWG |
| Min. utahovací moment | 0,5 |
| Počet připojení | 2 ks |
| Shoda s normami | CE, CSA US, Gost R, RoHS, USR |
| Šířka | 6 mm |
| Třída krytí | IP20 |
| Výška | 31 mm |
Popis produktu
Miniaturní svorka, TS15-lišta
Šroub-šroub
Šířka 6 mm |
Technické parametry
|
| UL | NFC-VDE |
Průřez vodiče | - pevný | 28-12 AWG | 0-4 mm² |
- lankový | 28-12 AWG | 0-4 mm² | |
Jmenovité napětí | V st/ss | 600 | 500/600 earth C |
Jmenovitý proud | A | 20 | 35 |
Jmenovitý průřez |
| 12 AWG | 4 mm² |
Délka odizolování | mm | 9.5 | 9.5 |
Doporučené utažení | Nm | 0.5-0.8 | 0.5-0.8 |
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
Standardní svorka ”s přepážkou” pro lištu TS15 | DR4/6 | 11049117 |
| 50 | |
Standardní svorka ”bez přepážky” pro lištu TS15 | DR4/6 | 11025105 |
| ||
Standardní svorka ”s přepážkou” pro lištu TS15 | DR4/6.N | 12049111 |
| ||
Standardní svorka ”bez přepážky” pro lištu TS15 | D4/6.N1 | 12025107 |
|
Doplňky
Popis | Poznámka | Typ | Obj.č. | E-kód | Balení | |
Lišta perforovaná 15x5.5 (2 m) |
| TS15F | TS15/F | E2929951 | 50x2 m | |
Koncovka pro lištu TS15 |
| BA2 | 16471621 | E2925296 | 50 | |
Koncovka, bezšroubová, pro lištu TS15 |
| BADRL | 19942021 |
| ||
Krajní stěna, šedá, pro svorku DR4/6 |
| FEDR61 | 11760003 |
| 25 | |
Krajní stěna, šedá, pro svorku DR4/6.P |
| FEDR63 | 10397521 |
| ||
Oddělovač obvodů |
| SCDR61 | 17301610 |
| ||
Testovací zdířka 2 mm/8,5 mm |
| AL2 | 16731906 |
| 10 | |
Testovací banánek |
| FC2 | 00786526 | E2925658 | ||
Zkratovací propojka | 2-pólová |
| BJM62 | 17321726 |
| |
3-pólová |
| 17321807 |
| |||
4-pólová |
| 17321900 |
| |||
5-pólová |
| 17322122 |
| |||
10-pólová |
| 17322627 |
| |||
Zkratovací hřeben, 10-pólový |
| PC61 | 16331122 | E2925360 | ||
Ochranný štítek |
| EPD61 | 17320604 |
| ||
Šroub pro ochranný štítek |
| VSPD61 | 17320705 |
| 20 | |
Popisy RC65
BA2 | BADRL |
FEDR61 | SCDR61 |
AL2 | BJM |
PC61 | VSPD61 |
| |
Marking RC65 |
|
(1) To use these accessories, the terminal block's break-away end must be removed.
Při použítí tohoto příslušenství se svorkovnice je zlomi a musí se vyměnit
