Specifikace
| Balení | 50 ks |
|---|---|
| Barva | Šedá |
| Délka odizolování | 10 mm |
| Doporučený plochý šroubovák | 3,5 Ø mm |
| Hloubka | 70,4 mm |
| Impulzní výdržné napětí | 8000 V |
| Jmenovité napětí dle CSA | 300 V |
| Jmenovité napětí dle IEC | 800 V |
| Jmenovité napětí dle UL | 300 V |
| Jmenovitý proud dle CSA | 20 A |
| Jmenovitý proud dle IEC | 29 A |
| Jmenovitý proud dle UL | 20 A |
| Jmenovitý průřez dle CSA | 12 AWG |
| Jmenovitý průřez dle IEC | 4 mm² |
| Jmenovitý průřez dle UL | 12 AWG |
| Materiál | Polyamid |
| Max. průřez laněného vodiče dle IEC | 4 mm² |
| Max. průřez laněného vodiče dle UL | 12 AWG |
| Max. průřez pevného vodiče dle IEC | 4 mm² |
| Max. průřez pevného vodiče dle UL | 12 AWG |
|---|---|
| Max. průřez vodiče s izolovanou dutinkou dle IEC | 2,5 mm² |
| Max. průřez vodiče s neizolovanou dutinkou dle IEC | 4 mm² |
| Max. utahovací moment | 0,7 |
| Min. průřez laněného vodiče dle IEC | 0,22 mm² |
| Min. průřez laněného vodiče dle UL | 24 AWG |
| Min. průřez pevného vodiče dle IEC | 0,2 mm² |
| Min. průřez pevného vodiče dle UL | 24 AWG |
| Min. průřez vodiče s izolovanou dutinkou dle IEC | 0,22 mm² |
| Min. průřez vodiče s neizolovanou dutinkou dle IEC | 0,22 mm² |
| Min. utahovací moment | 0,5 |
| Počet připojení | 4 ks |
| Shoda s normami | ATEX, BV, CB, CE, CSA, DNV, Gost R, IECEx, Rina, RoHS, UL, USR CNR |
| Šířka | 5,2 mm |
| Stupeň znečištění prostředí | 3 |
| Třída krytí | IP20 |
| Výška | 67 mm |
| Zkratový proud po dobu 1 s | 480 A |
Popis produktu
Lištová svorka

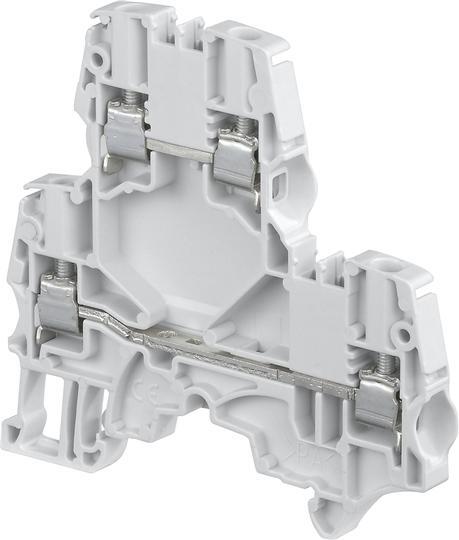

Dvoupatrová svorkovnice, šroub-šroub
Šířka 5,2 mm
Svorkovnice ZS4-D2 dovoluje použítí kabelů až do průřezu 4 mm² a montuje se na lištu TS35.

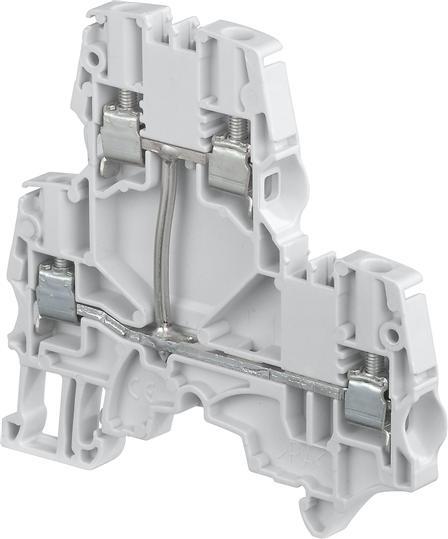

| ZS4-D1 -jeden propojovaci obvod | |
|
|
Technické parametry
Připojované vodiče | UL | IEC |
Pevný | 24-10 AWG | 0.2-4 mm² |
Lankový | 24-12 AWG | 0.22-4 mm² |
S dutinkou | 24-12 AWG | 0.22-4 mm² |
Jemnovité napětí (V) | 300 | 800 |
Jmenovitý proud (A) | 20 | 29 |
Jmenovitý průřez | 12 AWG | 4 mm² |
Jmenovitý krátkodobý výdržný proud (1 s) |
| 480 A |
Impulzní výdržné napětí |
| 8000 V |
|
|
|
Homologace | ||
|
| |
|
| |
|
| |
| ||
Montážní pokyny | ||
Odizolovací délka | 10.5 mm | |
Šroubovák | 3.5 mm | |
Utahovací moment | 0.5-0.7 Nm | |
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
Dvoupatrová svorka | ZS4-D2 | 1SNK505210R0000 | E2925911 | 50 ks | |
ZS4-D2-BL | 1SNK505220R0000 | E2925912 | |||
ZS4-D2-OR | 1SNK505230R0000 | E2925913 | |||
Dvoupatrová svorka - jeden obvod | ZS4-D1 | 1SNK505211R0000 | E2925912 |
Příslušenství
Popis | Poznámka | Typ | Obj.č. | E-kód | Balení |
Lišta, neperforovaná 35x7.5x1 (2 m) |
| TS35 | TS35 | E2929954 | 20x2 m |
Lišta, perforovaná 35x7.5x1 (2 m) |
| TS35F | TS35/F5 | E2929953 | 20x2 m |
Lišta neperforovaná 35x15x1.5 (2 m) |
| TS35C | TS35/C | E2929956 | 10x2 m |
Koncová zarážka vysoká |
| BAZH1 | 1SNK900102R0000 | E2925149 | 50 ks |
Koncová sekce |
| ES4-D2 | 1SNK505960R0000 | E2925144 | 20 ks |
Propojky | 2-póly | JB5-2 | 1SNK905302R0000 | E2925366 | 50 ks |
3-póly | JB5-3 | 1SNK905303R0000 | E2925367 | 50 ks | |
4-póly | JB5-4 | 1SNK905304R0000 | E2925368 | 50 ks | |
5-pólů | JB5-5 | 1SNK905305R0000 | E2925369 | 50 ks | |
10-pólů | JB5-10 | 1SNK905310R0000 | E2925370 | 30 ks | |
Testovací adaptér pro testovací zdířky ø 2 mm |
| TP2 | 1SNK900203R0000 | E2925155 | 20 ks |
Testovací adaptér pro testovací zdířky ø 4 mm |
| TP4 | 1SNK900205R0000 | E2925156 | 20 ks |
Testovací konektory šířka 5,2 mm |
| TC5 | 1SNK900200R0000 | E2925153 | 10 ks |
Testovací konektory koncový modul 5,2 mm |
| TC5-R1 | 1SNK900201R0000 | E2925154 | 10 ks |
Stíněné konektory |
| SHB | 1SNK900602R0000 | E2925161 | 20 ks |
Značení řadových svorek 100 ks prázdná karta |
| MC512PA | 1SNK149999R0000 | E2967590 | 1 ks |
Jiné označení viz příslušenství |
|
|
|
|
|
|
| ||
BAZH1 | JB5 | ES4-D2 | MC512PA |
| |||
TP2-TP4 | SHB | TC5-TC5-R1 |
|
