ENTRELEC
Řadová svorka dvoupatrová pojistková s LED indikací M4/8.D2.SFD
- 4 mm²
- kolejnice TS35
- Šroubové svorky
Vybraná varianta
Vybraná varianta
Specifikace
Popis produktu

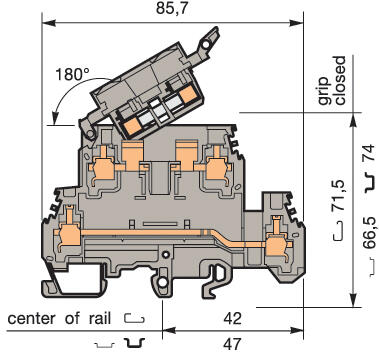

Dvoupatrová svorka pro pojistku
Šroub-šroub
Pojistkové svorky pro pojistky o rozměrech 5x20mm nebo 5x25mm. Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN 50022, 50035).
Svorky s LED indikací jsou označeny ”+” na vnější straně páčky. |
Šířka 8 mm |
Technické parametry
| IEC | UL | SCA |
|
Průřez vodiče - pevný | 0.5-4 mm² | 22-12 AWG | 18-12 AWG |
|
Průřez vodiče - lankový | 0.5-4 mm² |
|
|
|
Jmenovité napětí (V) | 630 | 300 | 250 |
|
Jmenovitý proud (A) | 6.3 | 6.3 | 6.3 |
|
Jmenovitý průřez | 4 mm² | 12 AWG | 12 AWG |
|
Délka odizolování (mm) | 9.5 mm/.37" |
| ||
Doporučené utažení (Nm) | 0.5-0.8 Nm/4.4-7.1 lb.in |
| ||
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
Dvoupatrová svorka pro pojistku, doutnavka 110 V / 230 V st | M4/8D2SFL | 11564622 |
| 50 | |
Dvoupatrová svorka pro pojistku, LED indikace 24 V ss | M4/8D2SFD | 11564723 |
| 50 | |
Dvoupatrová svorka pro pojistku, LED 48 V ss | M4/8D2SFD1 | 11564804 |
| 50 |
Doplňky
Popis | Pozn. | Typ | Obj.č. | E-kód | Balení |
Koncovka, vysoká |
| BAEH | 11693404 |
| 50 |
Koncovka, vysoká, kovová patka |
| BADH | 11690027 |
| 50 |
Krajní stěna, šedá pro M4/8.D2.SF |
| FEM8D2S | 11691307 |
| 50 |
Testovací zdířka 2 mm |
| AL2 | 16307000 |
| 50 |
Testovací zdířka 3 mm/ 9,5 mm |
| AL3 | 16326100 |
| 10 |
Testovací zdířka 4 mm/12.3 mm |
| AL4 | 16326201 |
| 10 |
Testovací banánek |
| FC2 | 786526 | E2925658 | 10 |
Zkratovací propojka, 2-pólová |
| BJM8 | 16852005 |
| 10 |
BJM8 Zkratovací propojka, 3-pólová |
| BJM8 | 16852122 |
| 10 |
BJM8 Zkratovací propojka, 4-pólová |
| BJM8 | 16852223 |
| 10 |
BJM8 Zkratovací propojka, 5-pólová |
| BJM8 | 16852324 |
| 10 |
BJM8 Zkratovací propojka, 10-pólová |
| BJM8 | 16897400 | E2925702 | 10 |
EL6 Zkratovací propojka |
| EL6 | 17362721 |
| 10 |
Zkratovací hřeben, 10-pólový |
| PC81 | 17352311 |
| 10 |
Spojovací tyčka, 2-pólová |
| TGA8 | 16867211 |
| 10 |
TGA8 Spojovací tyčka, 3-pólová |
| TGA8 | 16867312 |
| 10 |
TGA8 Spojovací tyčka, 4-pólová |
| TGA8 | 16867413 |
| 10 |
Zajišťovací kroužek |
| ANT | 16867514 |
| 10 |
Pojistka 5x20 0.5 A |
| FU520 | FU5200.5A |
| 10 |
Pojistka 5x20 1 A |
| FU520 | FU5201A |
| 10 |
Pojistka 5x20 2.0 A |
| FU520 | FU5202A |
| 10 |
Pojistka 5X20 3.15 A |
| FU520 | FU5203.15A |
| 10 |
Pojistka 5x20 5.0 A |
| FU520 | FU5205A |
| 10 |
Pojistka 5X25 1.6 A |
| FU520 | FU5251.6A |
| 10 |
Pojistka 5X25 2.0 A pomalá |
| FU525 | FU5252A |
| 10 |
Pojistka 5X25 2.5 A pomalá |
| FU525 | FU5252.5A |
| 10 |
Pojistka 5x25 4.0 A |
| FU525 | FU5254A |
| 10 |
Pojistka 5x25 6.3 A |
| FU525 | FU5256.3A |
| 10 |
Propojovací vložka |
| CN5 | 17937116 |
| 10 |
Zástrčka pro M4/8D2SB |
| CBD2S | 17840814 |
| 10 |
|
|
BAEH | BADH |
FEM8D2S | AL2 |
| |
FC2 | BJM8 |
EL6 | |
PC81 | TGA8 |
| |
ANT | FU520 |
| |
FU525 | CN5 |
| |
CBD2S |
|
