ENTRELEC

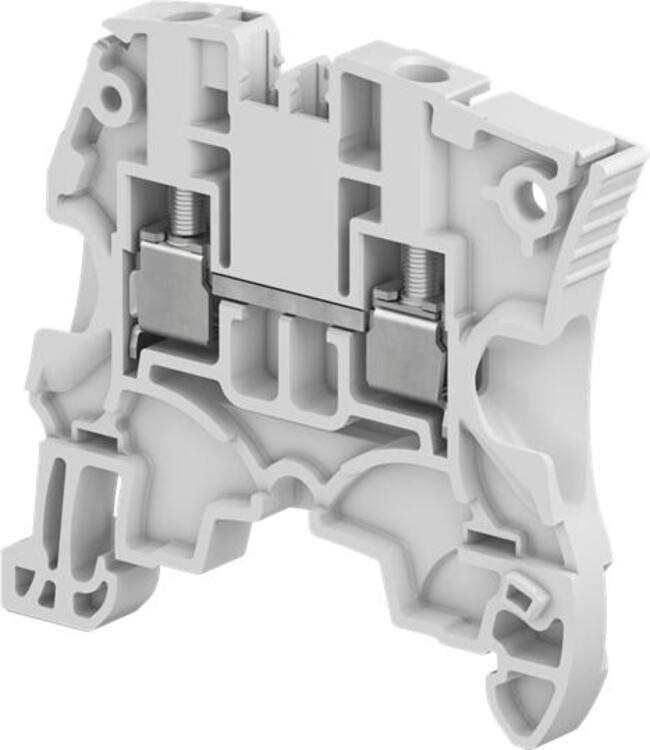

Řadová svorka propojovací ZS4

Lištová svorka Šroub-šroub je ideálním řešením pro spojení kabelů o průřezu až 4 mm². Díky svorkovnici ZS4 a šířce 5,2 mm je montáž na lištu TS35 snadná a rychlá. S naší svorkou získáte spolehlivé a pevné spojení pro vaše kabely.

4 mm² / 32 A
Šířka 5,2 mm

Vybraná varianta

Uložit jako pdf

Technická data / Dokumenty

Popis produktu

Příslušenství a související produkty

Vybraná varianta

Specifikace

Balení	50 ks
Barva	Šedá
Délka odizolování	10,5 mm
Doporučený plochý šroubovák	3,5 Ø mm
Hloubka	53 mm
Hmotnost	8,8 g
Impulzní výdržné napětí	8000 V
Jmenovité napětí dle CSA	600 V
Jmenovité napětí dle IEC	1000 V
Jmenovité napětí dle UL	600 V
Jmenovitý proud dle CSA	20 A
Jmenovitý proud dle IEC	32 A
Jmenovitý proud dle UL	20 A
Jmenovitý průřez dle CSA	12 AWG
Jmenovitý průřez dle IEC	4 mm²
Jmenovitý průřez dle UL	12 AWG
Materiál	Polyamid
Max. průřez laněného vodiče dle IEC	4 mm²
Max. průřez pevného vodiče dle IEC	4 mm²

Max. průřez pevného vodiče dle UL	12 AWG
Max. průřez vodiče s izolovanou dutinkou dle IEC	2,5 mm²
Max. průřez vodiče s neizolovanou dutinkou dle IEC	4 mm²
Max. utahovací moment	0,6 Nm
Min. průřez laněného vodiče dle IEC	0,22 mm²
Min. průřez pevného vodiče dle IEC	0,2 mm²
Min. průřez pevného vodiče dle UL	24 AWG
Min. průřez vodiče s izolovanou dutinkou dle IEC	0,22 mm²
Min. průřez vodiče s neizolovanou dutinkou dle IEC	0,22 mm²
Min. utahovací moment	0,4 Nm
Počet připojení	2 ks
Shoda s normami	CE, CSA, RoHS, UL
Šířka	5,2 mm
Stupeň znečištění prostředí	3
Třída krytí	IP20
Výška	47,3 mm
Zkratový proud po dobu 1 s	480 A

Ke stažení

Rozměry a připojení

Popis produktu

Lištová svorka

Šroub-šroub

Šířka 5,2 mm
Svorkovnice ZS4 dovoluje použítí kabelů až do průřezu 4 mm² a montuje se na lištu TS35.

Technické parametry

Připojované vodiče	UL	IEC
Pevný	24-10 AWG	0.2-4 mm²
Lankový	24-12 AWG	0.22-4 mm²
S dutinkou	24-12 AWG	0.22-4 mm²
Jmenovité napětí (V)	600	1000
Jmenovitý proud (A)	20	32
Jmenovitý průřez	10 AWG	4 mm²
Jmenovitý kratkodobý výdržný proud (1 s)		480 A
Impulzní výdržné napětí		8000 V

Homologace

Montážní pokyny
Odizolovací délka		10.5 mm
Šroubovák		3.5 mm
Utahovací moment		0.5-0.7 Nm

Objednací informace

Popis	Barva	Typ	Obj.č.	E-kód	Balení
Propojovací svorka		ZS4	1SNK505010R0000	E2925900	50 ks
		ZS4-BL	1SNK505020R0000	E2925901
		ZS4-OR	1SNK505030R0000	E2925902
		ZS4-YL	1SNK505060R0000	E2925903
		ZS4-GN	1SNK505061R0000	E2925904
		ZS4-RD	1SNK505062R0000	E2925905
		ZS4-BK	1SNK505066R0000	E2925909
Zemnící šroubová řadová spojka		ZS4-PE	1SNK505150R0000	E2925910

Příslušenství

Popis	Poznámka	Typ	Obj.č.	E-kód	Balení
Lišta, neperforovaná 35x7.5x1 (2 m)		TS35	TS35	E2929954	20x2 m
Lišta, perforovaná 35x7.5x1 (2 m)		TS35F	TS35/F5	E2929953	20x2 m
Lišta neperforovaná 35x15x1.5 (2 m)		TS35C	TS35/C	16870022	E2929956
Koncovka bezšroubová		BADL	39990302	E2925699	50 ks
Koncové zarážky		BAM3	1SNK900001R0000	E2925146	50 ks
Koncová sekce		ES4	1SNK505910R0000	E2925143	20 ks
Propojky	2-póly	JB5-2	1SNK905302R0000	E2925366	50 ks
	3-póly	JB5-3	1SNK905303R0000	E2925367
	4-póly	JB5-4	1SNK905304R0000	E2925368
	5-pólů	JB5-5	1SNK905305R0000	E2925369
	10-pólů	JB5-10	1SNK905310R0000	E2925370	30 ks
	50-pólů	JB5-50	1SNK905350R0000	E2925371	10 ks
Propojka pro různé šířky		JB85-3	1SNK900603R0000	1SNK900603R0000	E2925162
Oddělovače obvodů		CS	1SNK900101R0000	E2925148	20 ks
Oddělovače obvodů 3 mm		CS-R1	1SNK900103R0000	E2925150
Testovací adaptéry pro test. konektory Ø 2 mm		TP2	1SNK900203R0000	E2925155
Testovací adaptéry pro test. konektory Ø 4 mm		TP4	1SNK900205R0000	E2925156
Testovací konektory šířka 5,2 mm		TC5	1SNK900200R0000	E2925153	10 ks
Testovací konektory konc. modulu 5,2 mm		TC5-R1	1SNK900201R0000	E2925154	10 ks
Stíněné konektory		SHBS	1SNK900600R0000	E2925160	20 ks
Ochranné kryty 5.2 mm		PL5	1SNK900618R0000	E2925166	20 ks
Značení řadových svorek 100 ks prázdná karta		MC512PA	1SNK149999R0000	E2967590	1 ks
Jiné označení viz příslušenství

Některé příslušenství může změnit jmenovité parametry svorky. Podrobné informace viz „List s technickými údaji“.


Bam3	JB5	SHBS	MC512PA

CS-CS-R1	PL5	TC5-TC5-R1

TP2-TP4	ES4	JB85-3

Příslušenství

INSPO

Produktové zprávy

Chyťte slunce do své sítě

U fotovoltaických aplikací je důležité mít spolehlivé a účinné elektrické komponenty, které odolávají náročným podmínkám prostředí a poskytují optimální výkon. Tři přední společnosti, Mersen, TE Connectivity a SOCOMEC, nabízejí řadu produktů určených speciálně pro fotovoltaické aplikace.

Produktové zprávy

Protipožární systém série T s nejnovějšími technologiemi

Společnost BlazeCut je výrobcem a specialistou na protipožární systémy, který dodává nejnovější technologie.

Produktové zprávy

Síťové analyzátory Diris A-100 a A-200

Síťové analyzátory Diris A-100 a A-200 - nástroje pro monitorování a kontrolu kvality elektrické energie

Produktové zprávy

Dokonalý bezpečnostní nástroj pro distribuci energie.

Nová řada 4kanálových elektronických jističů (ECB) PISA-M

Produktové zprávy

Seifert klimatizace a chlazení

V našem průvodci se dozvíte, jak je důležitá správná teplota ve skříni vašeho spotřebiče. Prozkoumáme nejběžnější způsoby chlazení a podíváme se blíže na jeden z nich. Nejenže pochopíte, jak fungují chladicí systémy, ale také získáte konkrétní tipy, jak udržet stabilní teplotu.

Produktové zprávy

AIRSTREAM

Společnost LÜTZE představuje unikátní systém chlazení pro rozvaděče, který setří místo v rozvaděči, snižuje teplotu komponentů čím prodlužuje jejich životnost.

Objednací číslo	Balení	Barva	Doporučený plochý šroubovák	Hloubka	Hmotnost	Jmenovité napětí dle CSA	Jmenovité napětí dle IEC	Jmenovité napětí dle UL	Jmenovitý proud dle CSA	Jmenovitý proud dle IEC	Jmenovitý proud dle UL	Jmenovitý průřez dle CSA	Shoda s normami	Stupeň znečištění prostředí	Výška

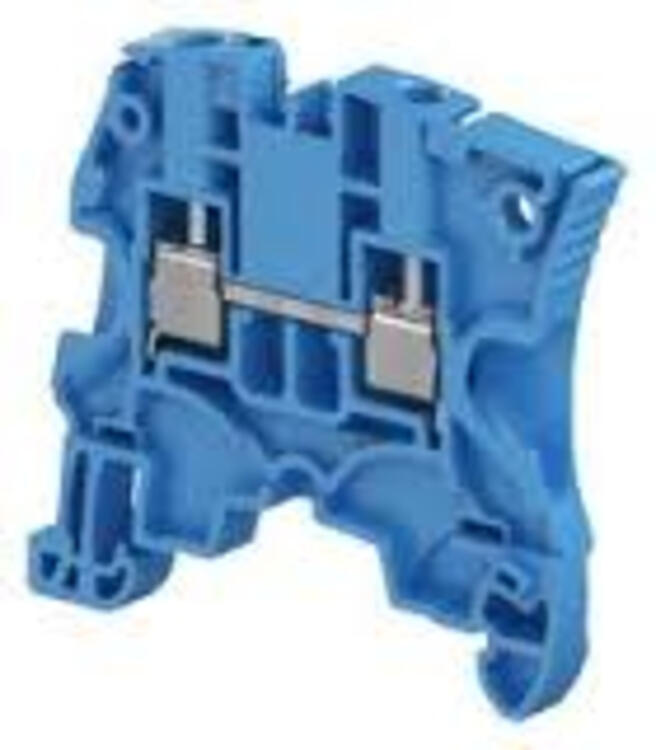

ZS4-BL svorka řadová modrá Art: 1SNK505020R0000 Zkopírováno	50 ks	Modrá	3,5 Ø mm	53 mm	8,8 g	600 V	1000 V	600 V	20 A	32 A	20 A	12 AWG	CE, CSA, RoHS, UL	3	47,3 mm

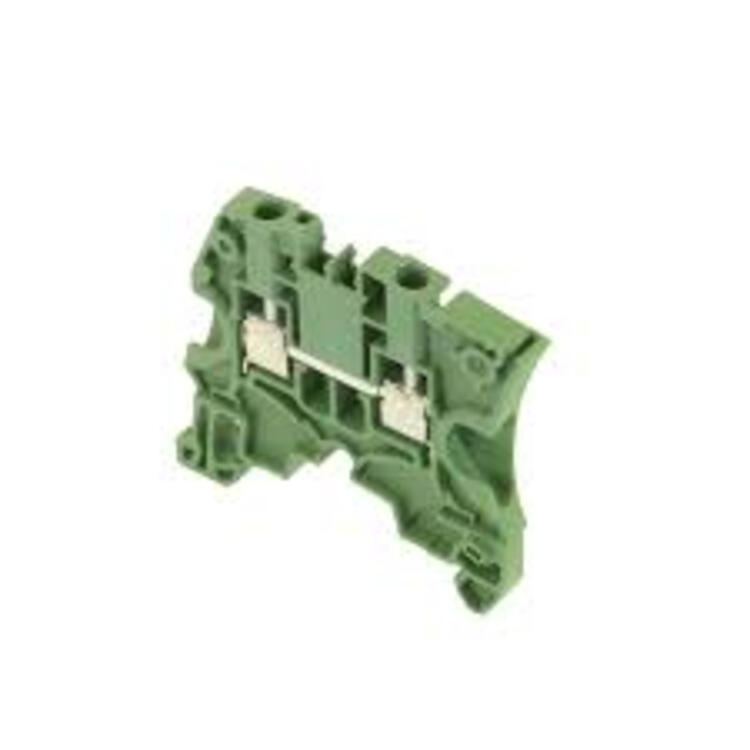

ZS4-GN svorka řadová zelená Art: 1SNK505061R0000 Zkopírováno	50 ks	Zelená	3,5 Ø mm	53 mm	8,8 g	600 V	1000 V	600 V	20 A	32 A	20 A	12 AWG	CE, CSA, RoHS, UL	3	47,3 mm
ZS4-OR svorka řadová oranžová Art: 1SNK505030R0000 Zkopírováno	50 ks	Oranžová	3,5 Ø mm	53 mm	8,8 g	600 V	1000 V	600 V	20 A	32 A	20 A	12 AWG	CE, CSA, RoHS, UL	3	47,3 mm
ZS4-YL svorka řadová žlutá Art: 1SNK505060R0000 Zkopírováno	50 ks	Žlutá	3,5 Ø mm	53 mm	8,8 g	600 V	1000 V	600 V	20 A	32 A	20 A	12 AWG	CE, CSA, RoHS, UL	3	47,3 mm
ZS4-PE svorka řadová zemnící Art: 1SNK505150R0000 Zkopírováno	20 ks	Žlutozelená
ZS4 svorka řadová šedá Art: 1SNK505010R0000 Zkopírováno	50 ks	Šedá	3,5 Ø mm	53 mm	8,8 g	600 V	1000 V	600 V	20 A	32 A	20 A	12 AWG	CE, CSA, RoHS, UL	3	47,3 mm
ZS4-RD svorka řadová červená Art: 1SNK505062R0000 Zkopírováno	50 ks	Červená	3,5 Ø mm	53 mm	8,8 g	600 V	1000 V	600 V	20 A	32 A	20 A	12 AWG	CE, CSA, RoHS, UL	3	47,3 mm

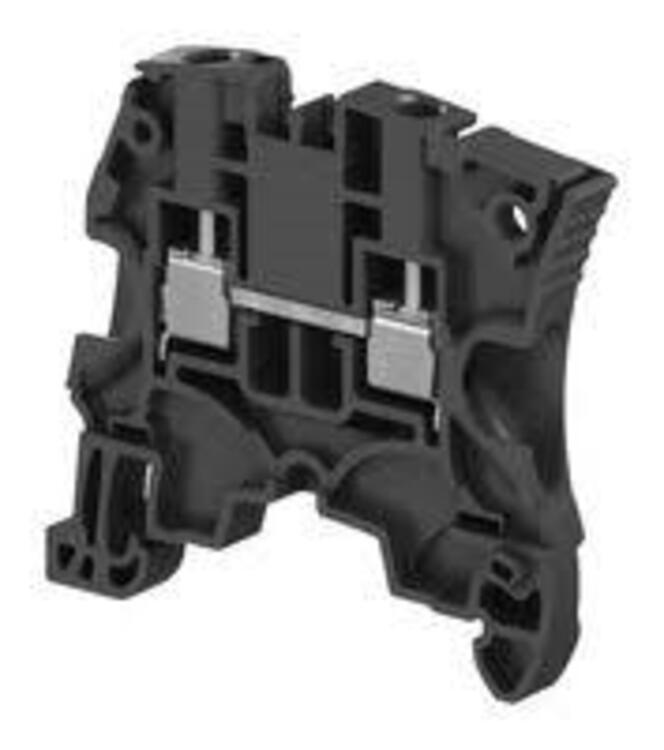

ZS4-BK svorka řadová černá Art: 1SNK505066R0000 Zkopírováno	50 ks	Černá	3,5 Ø mm	53 mm	8,8 g	600 V	1000 V	600 V	20 A	32 A	20 A	12 AWG	CE, CSA, RoHS, UL	3	47,3 mm
