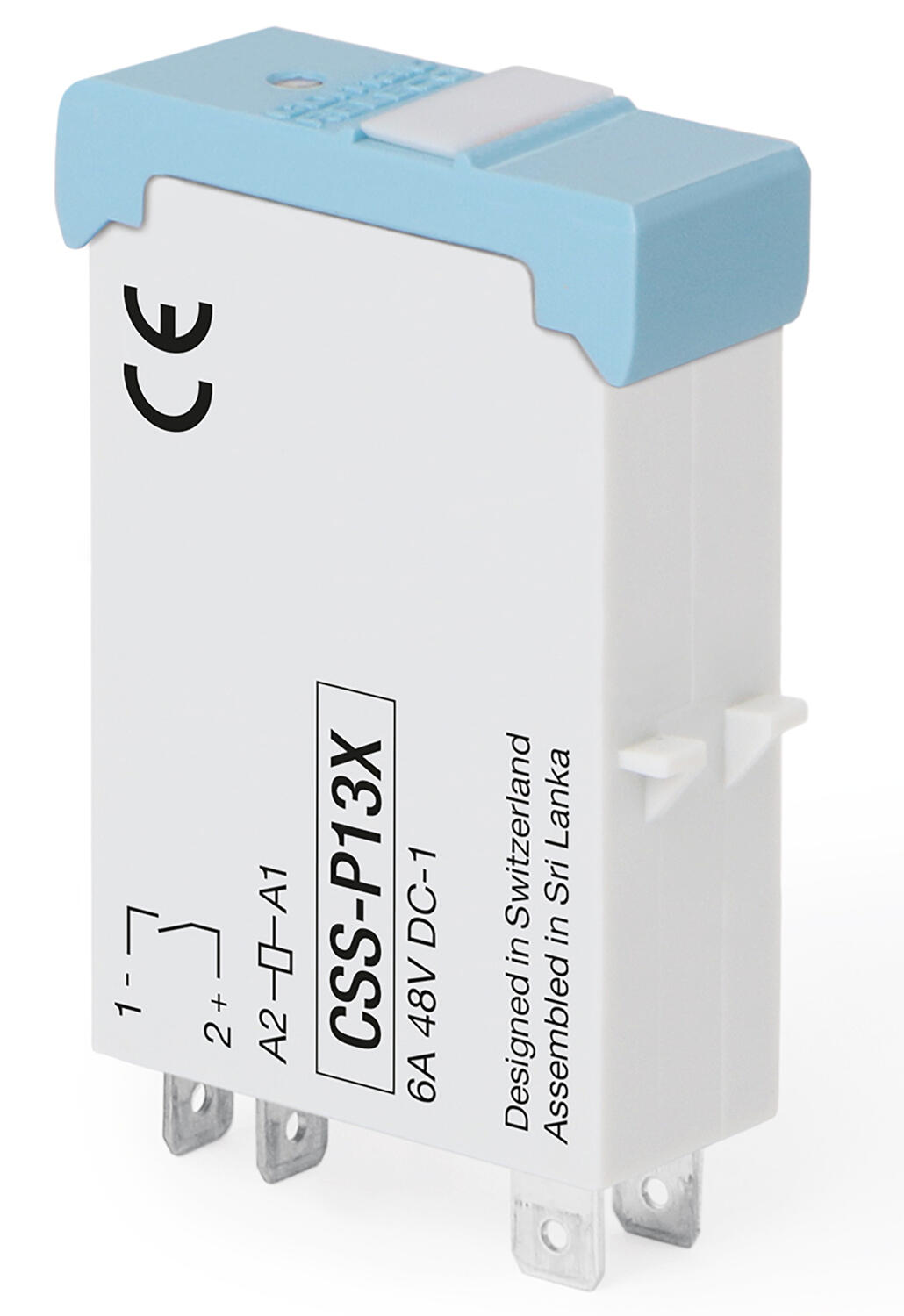

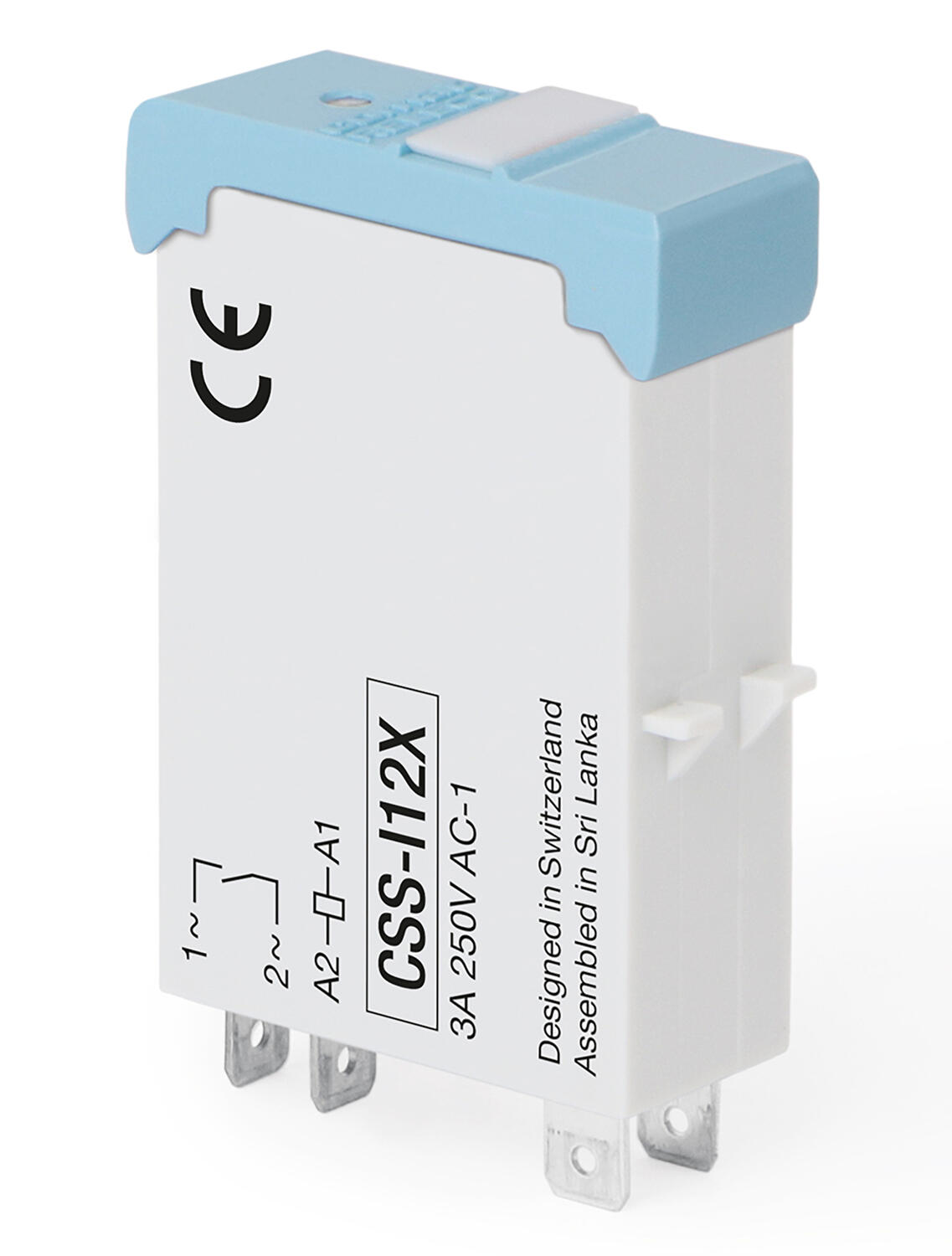

Statická relé CSS
- Robustní fastonové vývody
- Signalizace LED-diodou
- Vstupní napětí 5-32 Vss
- Spínaná napětí 5-50 V ss / 24-250 V st
Vybraná varianta
Vybraná varianta
Specifikace
| Doba odezvy | 0,06 ms |
|---|---|
| Doba odpadu reléového kontaktu | 0,06 ms |
| Doporučená min. zátěž | 1 mA |
| Hmotnost | 28 g |
| Napětí zátěže DC max. | 48 V |
| Napětí zátěže DC min. | 5 V |
| Ovládací napětí DC max. | 48 V |
| Ovládací napětí DC min. | 5 V |
| Peak current | 40 A / 10ms |
| Počet kontaktů | 1 |
| Pokles napětí max. | 0,14 |
|---|---|
| Provozní teplota max. | 70 °C |
| Provozní teplota min. | -40 °C |
| Šířka | 14 mm |
| Spotřeba | 4 mA |
| Teplota skladování do | 85 °C |
| Teplota skladování od | -40 °C |
| Vypínací proud | 6 A |
Ke stažení
Popis produktu
Statické relé je polovodičový prvek, který zajišťuje spínání zátěže pomocí řídícího signálu. Toto relé nemá žádné pohyblivé části, u kterých by docházelo k elektrickému nebo mechanickému opotřebení, a má proto dlouhou životnost. Relé je bezhlučné, umožňuje rychlé sepnutí i rozepnutí a výborně se hodí pro takové oblasti použiti, kde dochází k častému spínání. Řada CSS je určena pro montáž do patice, pro propojování hřebeny lze použit patice S-10M, které mají zdvojenou svorku A2.
Technické parametry
Typ | CSS DC | CSS AC | CSS AZ |
|
|
|
|
|
|
|
|
Vstupní napětí | 5-32 V DC | 5-32 V DC | 5-32 V DC |
Úroveň napětí pro rozepnutí | 2.5 V | 2.5 V | 2.5 V |
Vstupní proud | 2-4 mA | 5-15 mA | 5-15 mA |
Max. spínaný proud | 2 A | 3 A | 3 A |
Max. spínané napětí | 5-50 V ss | 24-250 V st | 24-250 V st |
Polarita | P (1-, 2+) / N (1+, 2-) | - | - |
Svodový proud | 100 μA | 0,55 mA | 0,55 mA |
Provozní teplota | -25 až +60 °C | -25 až +60 °C | -25 až +60 °C |
Skladovací teplota | -40 až +80 °C | -40 až +80 °C | -40 až +80 °C |
Druh spínání | asynchronní (okamžité) | asynchronní (okamžité) | synchronní (v nule) |
Ochranné prvky | Varistor a dioda | RC-filtr | RC-filtr |
Zpoždění sepnutí | 1 ms | 10 ms | 10 ms |
Zpoždění rozepnutí | 2 ms | 12 ms | 12 ms |
Izolace mezi vstupem a výstupem | 4 kV | 4 kV | 4 kV |
Hmotnost | 28 g | 28 g | 28 g |
Patice | S-10, S-10 K, S-10M | S-10, S-10 K, S-10M | S-10, S-10 K, S-10M |

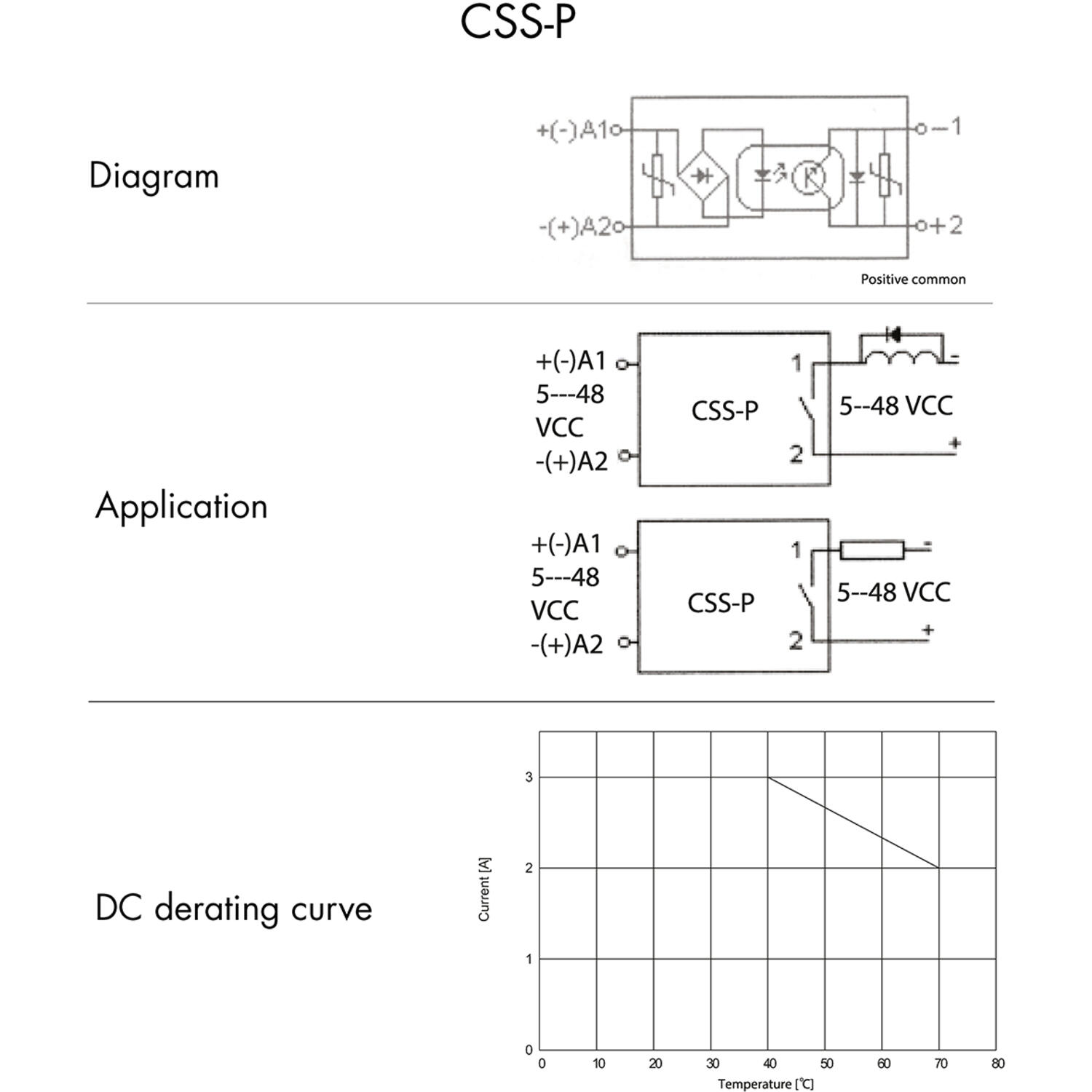

Korekce zátěže dle teploty okolí | Statické relé CSS-AC |
|
|
Rozměry
|

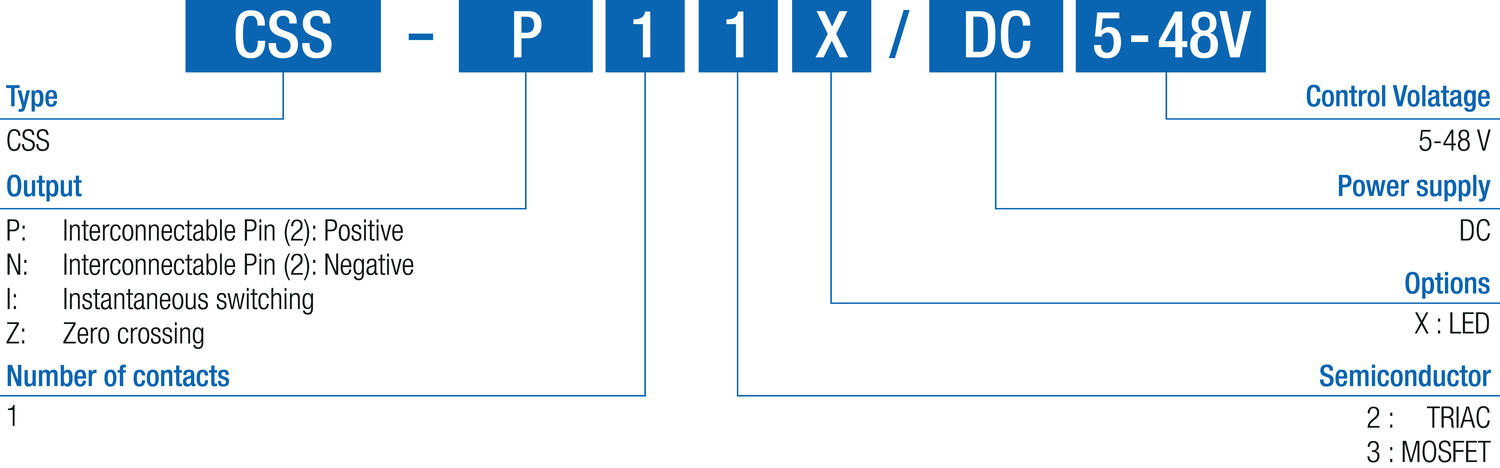

Objednací informace
Objednací číslo | Popis | Vstupní napětí | Výstupní parametry | E-kód |
CSSDCP | Statické relé, polarita P | 5-32 V ss | 5-50 V ss/2 A | E4016970 |
CSSDC | Statické relé, polarita N | 5-32 V ss | 5-50 V ss/2 A | E4016970 |
CSSAC | Statické relé, asynchronní spínání - pro indukční zátěže | 5-32 V ss | 24 - 250 V st/3A V | E4016971 |
CSSAZ | Statické relé, synchronní spínání - pro odporové zátěže | 5-32 V ss | 24 - 250 V st/3A V | E4016972 |
S-10 | Patice na DIN-lištu |
|
| E4017075 |
