STEGO

Zásuvka SD 035

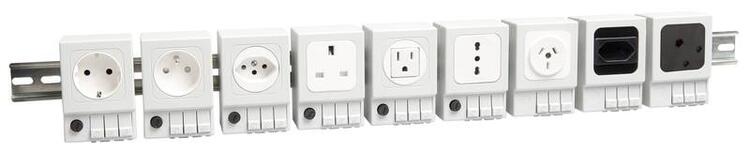

Zásuvka se jednoduchým způsobem instaluje na DIN lištu 35 mm a připojuje se rychlosvorkami bez šroubů. Zásuvky se vyrábějí v provedení pro většinu zemí a všechny jsou dostupné s pojistkou nebo bez pojistky.

Jednoduchá montáž klipsem na DIN lištu
Rychlé připojení pomocí pružinových svorek
S pojistkou nebo bez pojistky

Vybraná varianta

Uložit jako pdf

Technická data / Dokumenty

Popis produktu

Příslušenství a související produkty

Vybraná varianta

Specifikace

Barva	Světle šedá
Délka	92 mm
Druh montáže	Připnout, DIN lišta
Hmotnost	0,2 kg
Materiál plastového krytu	Plast
Napětí max.	250 V ac
Nominal socket current	6,3 A
Pojistka max.	6,3 A
Provozní teplota	-45°C ... +70°C
Provozní vlhkost	< 90% RH

Shoda s normami	EAC, RoHS
Šířka	62 mm
Socket	DE/DK/FI/NO/RU/SE
Teplota skladování	-45°C ... +70°C
Třída hořlavosti	UL94-V0
Třída krytí	IP20
Třída ochrany	I (uzemněný)
Vlhkost skladování	<90% RH
Výška	92 mm

Ke stažení

Rozměry a připojení

Nákresy

Popis produktu

Technické parametry

Menovité napätie	250 V AC max.
Menovitý prúd	16 A max. bez poistky, max 6,3 A s poistkou
Pripojenie	Tri pružinové svorky pre vodič s max. prierezom 2,5 mm²
Montáž	Rýchloupínací úchyt pre montáž na DIN lištu 35 mm
Súlad s normami	. UL súbor E222026.

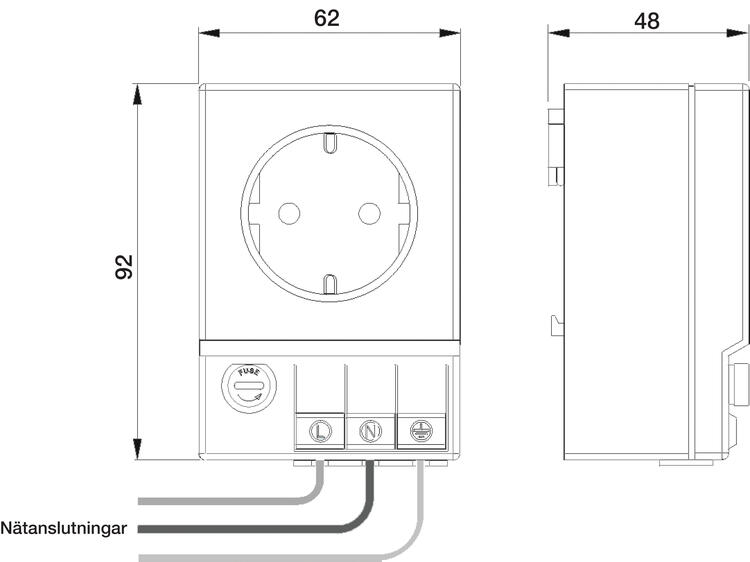

Rozměry

Dimension sketch

Německo Skandinávie, Rusko (1)	Francie, Česko, Slovensko (2)	Švýcarsko (3)


Velká Británie/Irsko (4)	USA/Kanada (5)	Itálie (6)
		3

Objednací informace

Objednací číslo	Popis
	S pojistkou
03500.0-00	Elektrická zásuvka pro montáž na DIN lištu,	provedení pro, Německo/Skandinávie/Rusko (1) s držákem pojistky
03501.0-00		provedení pro Francii/ Česko/Slovensko/Polsko (2) s držákem pojistky
03502.0-00		provedení pro Švýcarsko (3) s držákem pojistky
03503.0-00		provedení pro Velkou Británii (4) s držákem pojistky
03504.0-00		provedení pro USA/Kanadu (5) s držákem pojistky
03505.0-00		provedení pro Itálii (6) s držákem pojistky

	Bez pojistky
03500.0-01	EElektrická zásuvka pro montáž na DIN lištu,	provedení pro, Německo/Skandinávie/Rusko (1) bez držáku pojistky
03501.0-01		provedení pro Francii/ Česko/Slovensko/Polsko (2) bez držáku pojistky
03502.0-01		provedení pro Švýcarsko (3) bez držáku pojistky
03503.0-01		provedení pro Velkou Británii (4) bez držáku pojistky
03504.0-01		provedení pro USA/Kanadu (5) bez držáku pojistky
03505.0-01		provedení pro Itálii (6) bez držáku pojistky

Příslušenství

INSPO

Produktové zprávy

Efektivní oddělení řídicích a procesních obvodů pomocí reléových modulů DELCON

Případová studie z oblasti papírenského a chemického průmyslu

Produktové zprávy

Pět klíčových výhod Diris A-200

DIRIS A-200 je nový měřič kvality energie, navržený pro univerzální a intuitivní integraci

Produktové zprávy

Lütze Elektronické pojistky

Lutzeho elektronické pojistky nemají žádné mechanické části, ale jsou postaveny na procesoru, který měří proud.

Produktové zprávy

Střihačky lištových profilů

DIN lišty jsou jedním z nejběžnějších způsobů montáže elektrických komponentů v průmyslových aplikacích.

Produktové zprávy

Napájecí zdroj Puls s displejem

Informace přímo z displeje vašeho napájecího zdroje. Věděli jste, že informace můžete získat přímo z vašeho napájecího zdroje?

Produktové zprávy

Lütze Nový design pojistek

Lütze přichází s novým aktualizovaným designem své elektronické pojistky, ale zachová si stejné číslo výrobku jako dříve.

Objednací číslo	Nominal socket current	Pojistka max.	Shoda s normami	Socket
SD 035 zásuvka D/RUS, s pojistkou, 6.3A Art: 03500.0-00 Zkopírováno	6,3 A	6,3 A	EAC, RoHS	DE/DK/FI/NO/RU/SE
SD 035 zásuvka D/RUS, 16A Art: 03500.0-01 Zkopírováno	16 A	16 A	EAC, RoHS	DE/DK/FI/NO/RU/SE
SD 035 zásuvka CZ/SK/FR/PL, s pojistkou, 6.3A Art: 03501.0-00 Zkopírováno	6,3 A	6,3 A	RoHS	FR/PL/CZ/SK
SD 035 zásuvka CZ/SK/FR/PL, 16A Art: 03501.0-01 Zkopírováno	16 A	16 A	RoHS	FR/PL/CZ/SK
SD 035 zásuvka CH, s pojistkou, 6.3A Art: 03502.0-00 Zkopírováno	6,3 A	6,3 A	RoHS	CH
SD 035 zásuvka CH, 10A Art: 03502.0-01 Zkopírováno	10 A	10 A	RoHS	CH
SD 035 zásuvka GB/IRL, s pojistkou, 6.3A Art: 03503.0-00 Zkopírováno	6,3 A	6,3 A	RoHS	UK/IE
SD 035 zásuvka GB/IRL, 13A Art: 03503.0-01 Zkopírováno	13 A	13 A	RoHS	UK/IE
SD035 Zásuvka s pojistkou 125VAC USA/CND Art: 03504.0-00 Zkopírováno	6,3 A	6,3 A	cULus, RoHS, UL	USA/CA
SD 035 zásuvka USA/CND, 15A, 125V Art: 03504.0-01 Zkopírováno	15 A	15 A	cULus, RoHS, UL	USA/CA
SD 035 zásuvka I, s pojistkou, 6.3A Art: 03505.0-00 Zkopírováno	6,3 A	6,3 A	RoHS	IT
SD 035 zásuvka I, 16A Art: 03505.0-01 Zkopírováno	16 A	16 A	RoHS	IT
SD 035 zásuvka AU, 10A Art: 03507.0-01 Zkopírováno	10 A	10 A	RoHS	AUS
SD 035 zásuvka AU, 10A Art: 03508.0-01 Zkopírováno	10 A	10 A	RoHS	AUS
HGL 046 400W topení, 48VDC Art: 03509.0-01 Zkopírováno	5 A	5 A	RoHS
