DELCON

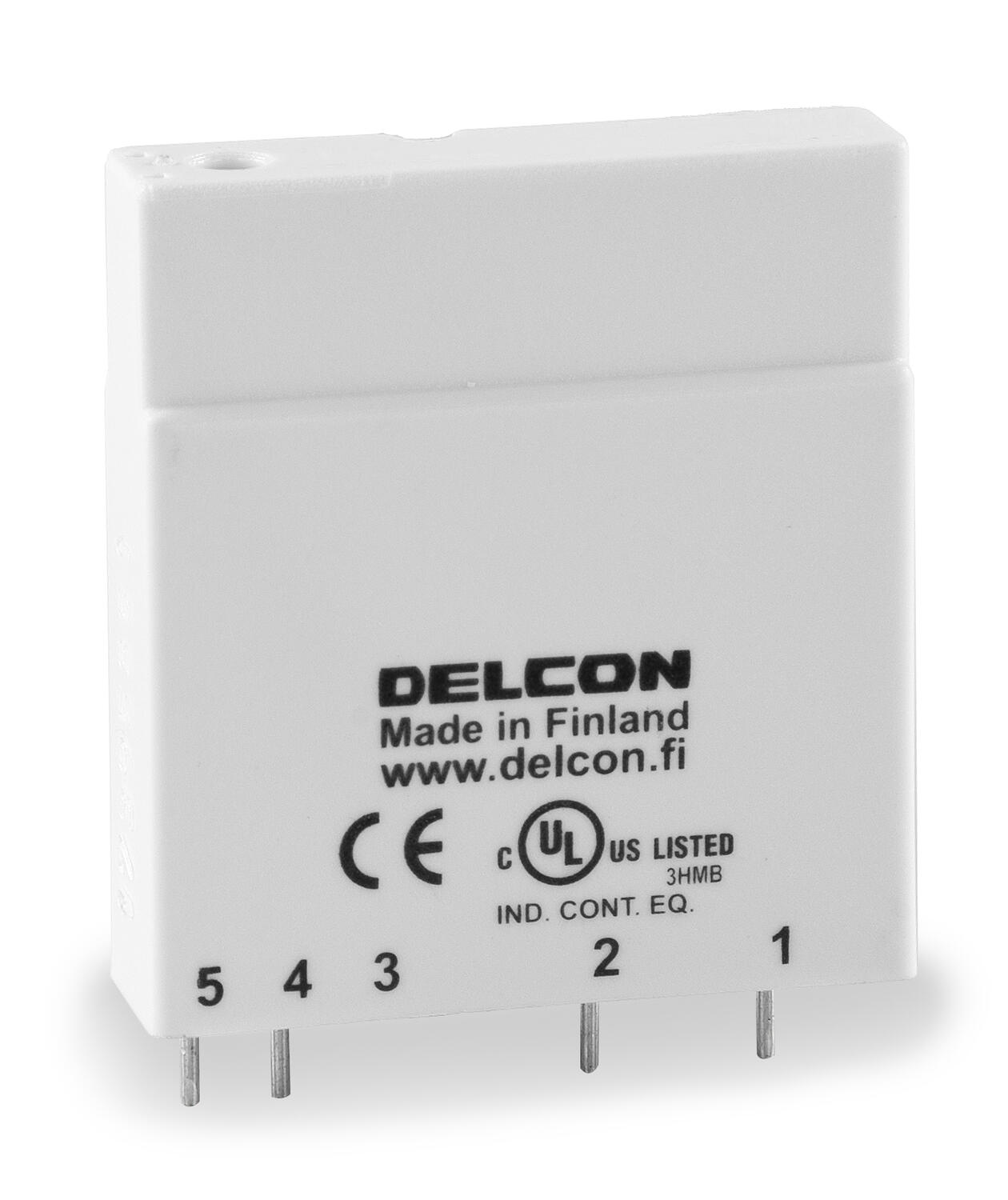

Vstupní relé s pulzním transformátorem - DC/DC
- Izolační napětí 4 kV (odpovídá vzdálenosti kontaktů 8 mm)
- Účinné potlačení rušení
- Vhodné pro logiku PNP i NPN
- Indikace stavu LED - diodou
Vybraná varianta
Vybraná varianta
Specifikace
| Barva | Bílá |
|---|---|
| Doba odezvy | 0,3 ms |
| Doba odpadu reléového kontaktu | 0,3 ms |
| Hmotnost | 40 g |
| Napětí odpadu | 6 V |
| Napětí zátěže DC max. | 60 V |
| Počet pólů | 1 |
| Pokled napětí | 0,2 V |
| Pokles napětí na polovodiči při Imax. | 0,4 V |
| Proud zátěže | 50 mA |
| Provozní teplota max. | 70 °C |
| Provozní teplota min. | -40 °C |
| Shoda s normami | CE, UL |
| Šířka | 12,5 mm |
|---|---|
| Spínací napětí | 7,5 V |
| Spotřeba | 6,5 mA |
| Spotřeba max. | 7,5 mA |
| Teplota skladování do | 70 °C |
| Teplota skladování od | -40 °C |
| Vstupní impedance, typická | 1,8 kΩ |
| Vstupní napětí DC max. | 18 V DC |
| Vstupní napětí DC min. | 9 V DC |
| Vstupní napětí Nom. | 12 |
| Zbytkový proud | 1 µA |
Ke stažení
Popis produktu
Tato relé jsou vhodná jako rozhraní mezi DC zdroj a řídící systém. Zabudovaná ochrana proti rušení zajišťuje jejich spolehlivý provoz i ve velice náročném průmyslovém prostředí. Díky této ochraně je možno pokládat silové a signální kabely (např. v kabelovém žlabu) paralelně i na úseku delším než 1,5 km bez toho, aby došlo k ovlivnění funkce kapacitními přeslechy. Relé neobsahují žádné mechanické části, což přispívá k jejich spolehlivému provozu. Pro vysoké vstupní krekvence (až 10 kHz) je určen typ SLI24CRF.
Technické parametry
(Hodnoty při okolní teplotě +25 °C)
Vstup | SLI12CR | SLI24CR | SLI24CRF | SLI48CR | SLI125CR | SLI250CR |
Vstupní napětí jmen. | 12 V DC | 24 V DC | 24 V DC | 48 V DC | 125 V DC | 250 V DC |
Vstupní napětí max. | 18 V DC | 32 V DC | 32 V DC | 70 V DC | 140 V DC | 265 V DC |
Vstupní proud max. | 7,5 mA | 7 mA | 8 mA | 7 mA | 4,2 mA | 4 mA |
Vstupní impendance typ. | 1,8 kΩ | 4 kΩ | 4 kΩ | 8 kΩ | 31 kΩ | 68 kΩ |
Spínací napětí typ. | 7,5 V DC | 16 V DC | 16 V DC | 36 V DC | 80 V DC | 170 V DC |
Rozpínací napětí typ. | 6 V DC | 14 V DC | 14 V DC | 26 V DC | 60 V DC | 110 V DC |
Výstup |
|
|
|
|
|
|
Spínané napětí max. | 0-60 V DC | 0-60 V DC | 0-60 V DC | 0-60 V DC | 0-60 V DC | 0-60 V DC |
Úbytek napětí v sep. stavu typ | 0.,2 V DC | 0,2 V DC | 0,2 V DC | 0,2 V DC | 0,2 V DC | 0,2 V DC |
Spínaný proud | 50 mA | 50 mA | 50 mA | 50 mA | 50 mA | 50 mA |
Zpoždění při sepnutí typ. | 0,3 ms | 0,3 ms | 5 µs | 0,3 ms | 0,5 ms | 0,5 ms |
Zpoždění při rozepnutí | 0,3 ms | 0,5 ms | 20 µs | 0,5 ms | 0,5 ms | 0,5 ms |
Pracovní teplota | -25 °C ... +70 °C | |||||
Objednací informace
Objednací číslo | Popis | Vstup | Výstup | Montáž |
SLI12CR | Vstupní relé, NO* | 12 V DC | 0-60 V DC/50 mA | do patice |
SLI24CR | Vstupní relé, NO* | 24 V DC | 0-60 V DC/50 mA | do patice |
SLI24CRF | Vstupní relé, frekvence 10 kHz. | 24 V DC | 0-60 V DC/50 mA | do patice |
SLI48CR | Vstupní relé, NO* | 48 V DC | 0-60 V DC/50 mA | do patice |
SLI125CR | Vstupní relé, NO* | 125 V DC | 0-60 V DC/50 mA | do patice |
SLI250CR | Vstupní relé, NO* | 250 V DC | 0-60 V DC/50 mA | do patice |
MIS1GN | Patice pro vstupní relé |
| na DIN lištu | |
JUMPER 16-13 | 16-ti pólový propojovací hřeben |
| ||
*Relé s rozpínací funkcí jsou k dispozici na objednání.
