Výstupní relé s pulzním transformátorem - DC/AC

Tato relé jsou vhodná jako rozhraní mezi AC zátěžemi a řídícím systémem. Zabudovaná ochrana proti rušení zajišťuje jejich spolehlivý provoz i ve velice náročném průmyslovém prostředí. Relé SLO spínají induktivní zátěže bez omezení výstupního proudu, jsou proto vhodná např. pro spínání magnetických ventilů a stykačů. Další oblastií použití je rychlé spínání zátěže (relé SLO24IRA). Pro reverzní řízení AC motorů je určen typ SL024TRA, jež má vyšší pracovní napětí a je odolný proti rekuperačnímu napětí.
  • Izolační napětí 4 kV (odpovídá vzdálenosti kontaktů 8 mm)
  • Odporová nebo induktivní zátěž 3 A
  • Účinné potlačení rušení
  • Indikace stavu LED-diodou
DSC_1360.tif

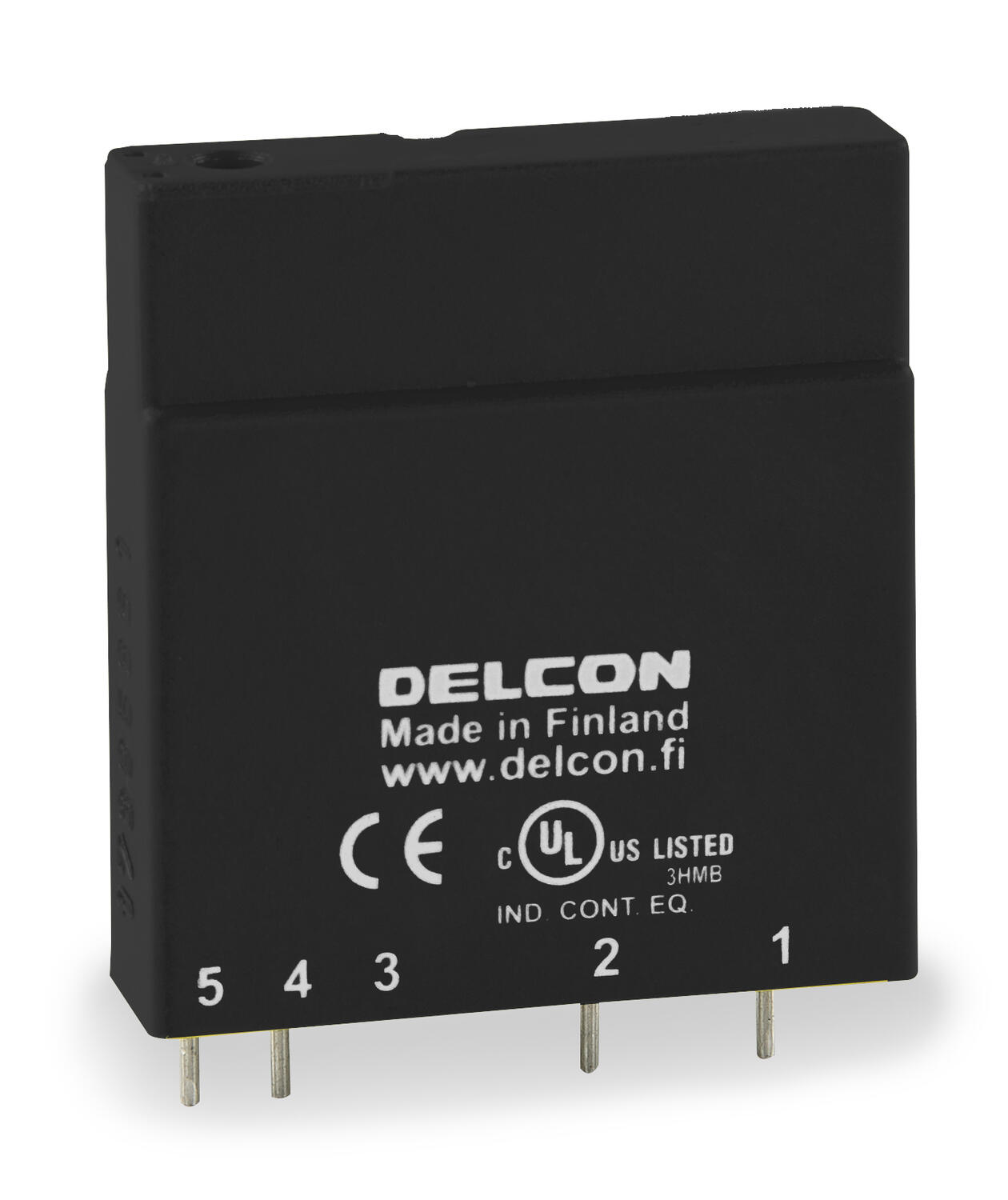

svart delcon.tif

svart.tif

SLOA230TR - Oddel.modul 230Vst/0-240Vst 1A

Vybraná varianta

Varianty produkty
delcon-logo.eps

Uložit jako pdf

Technická data / Dokumenty

Popis produktu

Příslušenství a související produkty

Vybraná varianta

Specifikace

2421_Peak current (A) 90 A (20ms)
Doba odezvy 0,5 ms
Doba odpadu reléového kontaktu 11 ms
Hmotnost 40 g
Jmenovitý proud 3 A
Materiál PBT
Napětí odpadu 2,5 V
Počet pólů 1
Pokled napětí 1 V
Provozní teplota max. 70 °C
Provozní teplota min. -10 °C
Shoda s normami CE, UL
Šířka 12,5 mm
Spínací napětí 2,7 V
Spotřeba 15 mA
Spotřeba max. 17 mA
Teplota skladování do 70 °C
Teplota skladování od -40 °C
Vstupní impedance, typická 0,3 kΩ
Vstupní napětí Nom. 5
Výstupní napětí AC max. 265 V
Zbytkový proud 1,5 mA

Ke stažení

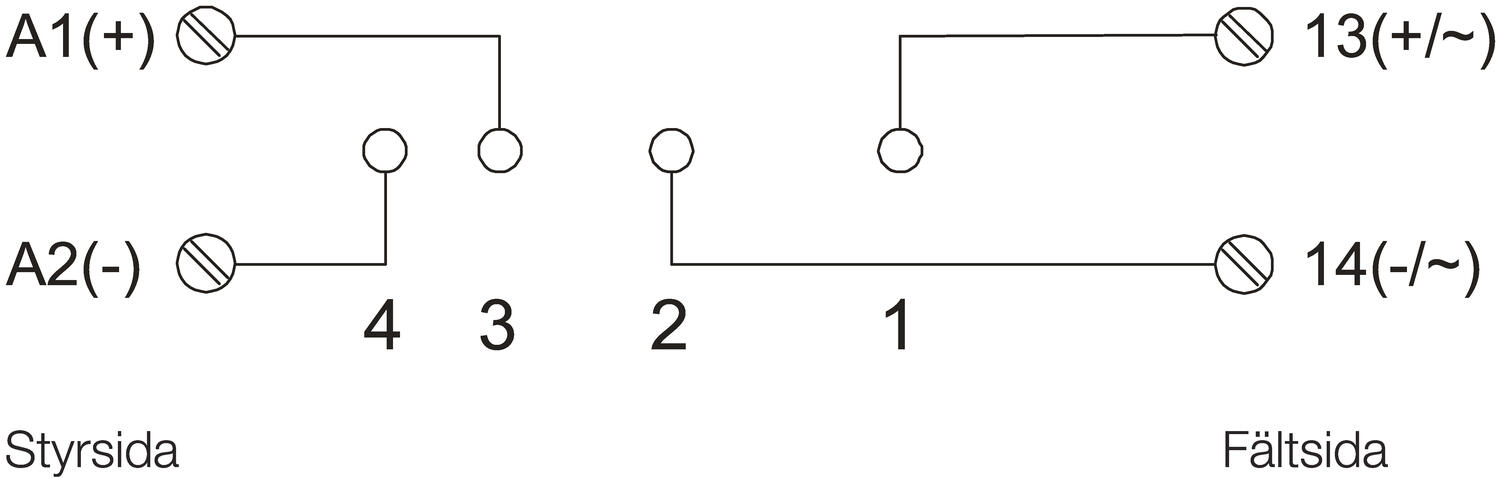

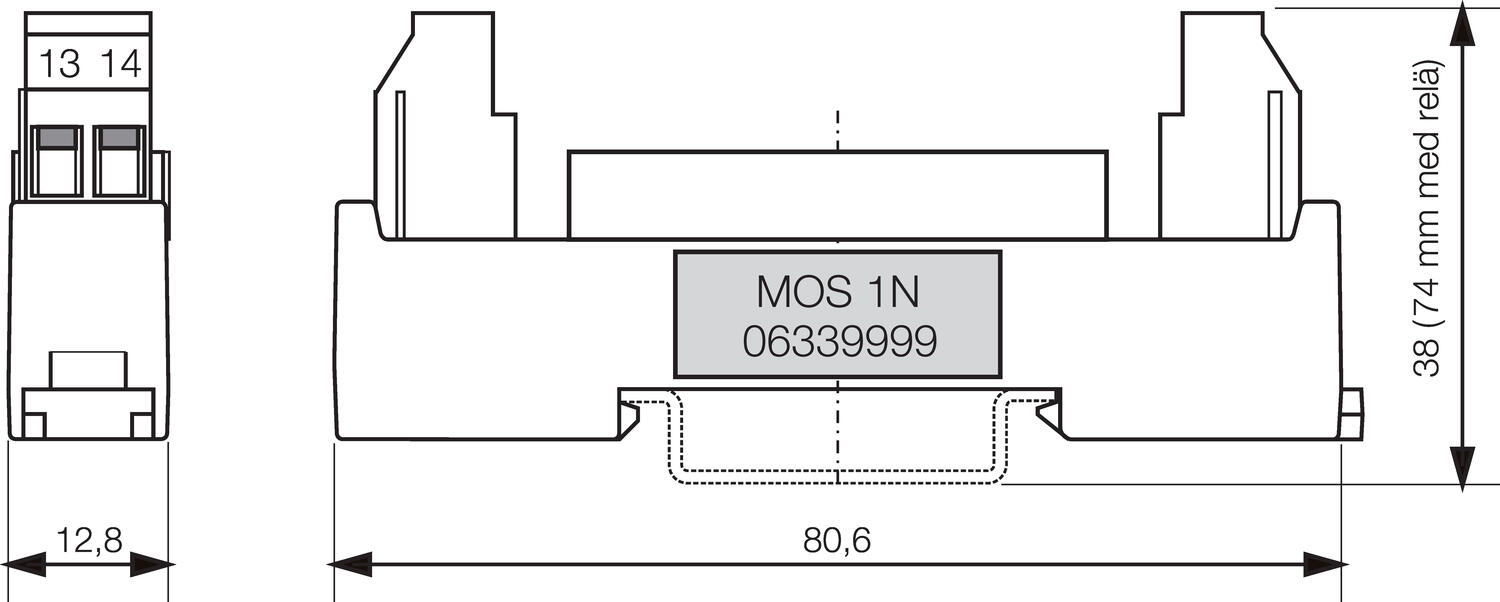

Rozměry a připojení

Nákresy

Popis produktu

Tato relé jsou vhodná jako rozhraní mezi AC zátěžemi a řídícím systémem. Zabudovaná ochrana proti rušení zajišťuje jejich spolehlivý provoz i ve velice náročném průmyslovém prostředí. Relé SLO spínají induktivní zátěže bez omezení výstupního proudu, jsou proto vhodná např. pro spínání magnetických ventilů a stykačů. Další oblastií použití je rychlé spínání zátěže (relé SLO24IRA). Pro reverzní řízení AC motorů je určen typ SL024TRA, jež má vyšší pracovní napětí a je odolný proti rekuperačnímu napětí (z motoru zpětně indukovanému napětí). Relé neobsahují žádné mechanické části, což přispívá k jejich spolehlivému provozu.

Technické parametry


(Hodnoty při okolní teplotě +25 °C)

Vstup

SLO5TR

SLO24TR

SLO24IRA

SLOP120TR

SLOP230TR

SLO24TRA



Vstupní napětí jmen.

5 V DC

24 V DC

24 V DC

120 V AC

230 V AC

24 V DC



Vstupní napětí max.

7 V DC

32 V DC

32 V DC

140 V AC

265 V AC

32 V DC



Vstupní proud max.

17 mA

17 mA

15 mA

6 mA

6 mA

17 mA



Vstupní impendance typ.

0,3 kΩ

1,6 kΩ

2 kΩ

24 kΩ

46 kΩ

1,4 kΩ



Spínací napětí typ.

2,7 V DC

16 V DC

16 V DC

80 V AC

170 V AC

16 V DC



Rozpínací napětí typ.

2,5 V DC

14 V DC

14 V DC

65 V AC

110 V AC

14 V DC



Rozpínací proud







3 mA

3 mA





Výstup















Spínané napětí max.

0-265 V AC

0-265 V AC

0-265 V AC
0-300 V DC

0-265 V AC

0-265 V AC

0-265 V AC
motorové zátěže
0-460 V AC
statické zátěže



Úbytek napětí v sepnutém stavu typ.

1 V

1 V

1,5 V

1 V

1 V

1 V



Spínaný proud max.

3 A

3 A

1,2 A

3 A

1,5 A

2,5 A



Špičkový poud max.

90 A

90 A

8 A

90 A

90 A

65 A



Výst. svodový proud max.

2 mA

50 µA

50 µA

2 mA

2 mA

50 µA



Zpoždění při sepnutí typ.

0,5 ms

0,5 ms

0,3 ms

10 ms

10 ms

0,5 ms



Zpoždění při rozepnutí typ.

11 ms

11 ms

0.3 ms

20 ms

20 ms

11 ms



Pracovní teplota

viz. obecné informace - pracovní teplota



Objednací informace

Objednací číslo

Popis

Vstup

Výstup

Montáž

SLO5TR

Výstupní relé

5 V DC

0-265 V AC/3 A

do patice

SLO24TR

Výstupní relé

24 V DC

0-265 V AC/3 A

do patice

SLO24IRA

Výstupní modul, rychlé spínání

24 V DC

0-300 DC nebo 0-265 V AC/ 1.2 A

do patice

SLOP120TR

Výstupní relé pro dvouvodič. čidla

120 V AC

0-265 V AC/3 A

do patice

SLOP230TR

Výstupní relé pro dvouvodič. čidla

230 V AC

0-265 V AC/1.5 A

do patice

SLO24TRA

Výstupní relé pro řízení motorů

24 V DC

0-265 V AC motorové zátěže
0-460 V AC statické zátěže

do patice

MOS1GN

Patice pro výstupní relé



do patice

JUMPER 16-13

16-ti pólový propojovací hřeben

na DIN-lištu



Příslušenství

INSPO

Produktové zprávy

Facility Management 4.0: Jak zajistit maximální bezpečnost a energetickou efektivitu vaší budovy

Moderní budovy již nejsou pouze statickými strukturami z betonu a skla. Stávají se z nich "živé organismy" řízené sofistikovanými nervovými systémy. Technologie pro monitorování a řízení procesů, často souhrnně označované jako BMS (Building Management Systems) nebo MaR (Měření a Regulace), jsou klíčové pro efektivitu, bezpečnost a komfort uživatelů.

Produktové zprávy

Efektivní oddělení řídicích a procesních obvodů pomocí reléových modulů DELCON

Případová studie z oblasti papírenského a chemického průmyslu

Produktové zprávy

Nová generace klimatizačních jednotek SLIMLINE NEO

Seifert Systems uvádí SLIMLINE NEO: Revoluční chlazení s R290 bez PFAS. Invertorová technologie srazí náklady a chrání klima. Budoucnost je teď.

Produktové zprávy

Adel System

Oznamuje navázání nové strategické spolupráce s italským výrobcem ADEL System, lídrem v oblasti zálohovaného napájení. Toto partnerství rozšiřuje naše portfolio o špičkové průmyslové napájecí zdroje, DC-UPS systémy a inteligentní nabíječky baterií, které jsou navrženy pro maximální spolehlivost a bezpečnost v nejnáročnějších aplikacích.
Produktové zprávy

Klimatizace pro potravinářský a nápojový průmysl

Zajistěte bezchybný výkon a chraňte veřejné zdraví. Tento průvodce vám pomůže vybrat zařízení, které odolá drsným podmínkám potravinářské výroby a splní veškeré regulační požadavky.

Produktové zprávy

Napájecí zdroj Puls s displejem

Informace přímo z displeje vašeho napájecího zdroje. Věděli jste, že informace můžete získat přímo z vašeho napájecího zdroje?

Objednací číslo 2421_Peak current (A) Doba odezvy Doba odpadu reléového kontaktu Feature Jmenovitý proud Napětí odpadu Napětí zátěže DC max. Pokled napětí Provozní teplota min. Spínací napětí Spotřeba Spotřeba max. Spotřeba max. Vstupní impedance, typická Vstupní napětí Nom. Výstupní napětí AC max. Zbytkový proud Cena
svart.tif
Odděl.modul 24Vss/0-240Vst 3A
Art:
SLO24TR Zkopírováno
90 A (20ms)
0,5 ms
11 ms
3 A
14 V
1 V
-10 °C
16 V
15 mA
17 mA
1,4 kΩ
24
265 V
50 µA
svart.tif
Výstupní relé 5 v DC, výstup: 265 v AC / 3 a
Art:
SLO5TR Zkopírováno
90 A (20ms)
0,5 ms
11 ms
3 A
2,5 V
1 V
-10 °C
2,7 V
15 mA
17 mA
0,3 kΩ
5
265 V
1,5 mA
svart.tif
Odděl.modul 12Vss/0-240Vst 3A
Art:
SLO12TR Zkopírováno
90 A (20ms)
0,5 ms
11 ms
3 A
7 V
1 V
-10 °C
8 V
12 mA
15 mA
1 kΩ
12
265 V
1,5 mA
svart.tif
Odděl.modul 24Vss/0-240x415Vst
Art:
SLO24TRA Zkopírováno
60 A (20ms)
0,5 ms
11 ms
2,5 A
14 V
1 V
-10 °C
16 V
15 mA
17 mA
1,4 kΩ
24
460 V
50 µA
DSC_1360.tif
Výst. relé 24 V DC, výstup: 12-440 VAC/1-5A zátež motora
Art:
SLO24TRA5 Zkopírováno
100 A (10ms)
0,5 ms
312 mW
5 A
-10 °C
13,8 V
24
400 V
1 mA
svart.tif
Odděl.mod24Vss/0-240Vst/ss1,2A
Art:
SLO24IRA Zkopírováno
90 A (20ms)
0,5 ms
11 ms
3 A
14 V
300 V
1 V
-10 °C
16 V
15 mA
17 mA
1,4 kΩ
24
265 V
50 µA
svart.tif
Výstupní relé 120 V AC, výstup: 0-250 V AC / 3 a
Art:
SLOP120TR Zkopírováno
90 A (20ms)
10 ms
20 ms
3 A
65 V
1 V
-25 °C
80 V
5 mA
6 mA
24 kΩ
120
265 V
1,5 mA
svart.tif
Odděl.modul 230Vst/0-240Vst 1A
Art:
SLOA230TR Zkopírováno
90 A (20ms)
50 ms
50 ms
1 A
110 V
1,5 V
-25 °C
170 V
5 mA
6 mA
46 kΩ
230
265 V
1,5 mA
svart.tif
Odděl.relé 230Vst/0-240Vst 1,5
Art:
SLOP230TR Zkopírováno
90 A (20ms)
10 ms
20 ms
1,5 A
110 V
1,5 V
-25 °C
170 V
5 mA
6 mA
46 kΩ
230
265 V
1,5 mA
