LÜTZE
Převodník naměřených hodnot. Multipřevodník pro termočlánky typu J a K
Série 750847
- Široký teplotní rozsah -50 až +1 200 °C
- Automatická kalibrace
- 3-cestné galvanické oddělení 4 kV
- Vícenapěťové 24-240 V AC/DC
Vybraná varianta
Převodník čl.K/stand.signály
Art:
Vybraná varianta
Specifikace
| Doba odezvy | 30 ms |
|---|---|
| Hmotnost | 70 g |
| Impedance zátěže | Max. 400 Ω |
| Impedance zátěže | Min. 1 kΩ |
| Napájení AC min. | 19,2 V |
| Napájení AC max. | 264 V |
| Napájení DC max. | 264 V |
| Napájení DC min. | 16,8 V |
| Provozní teplota max. | 400 °C |
| Provozní teplota min. | -50 °C |
|---|---|
| Průřez max. | 2,5 mm² |
| Průřez min. | 0,14 mm² |
| Shoda s normami | CE, cULus, RoHS |
| Spotřeba | 10 mA |
| Teplotní koeficient | <150 ppm per grad C. (fullskala) |
| Třída krytí | IP20 |
| Vstupní impedance, typická | 330 kΩ |
Popis produktu
Teplotní rozsahy a druhy termočlánku (J nebo K) jsou volitelné otočným přepínačem, výstupní signál pak DIP-přepínači, obojí je umístěno na boku převodníku. Převodník lze objednat i s pružinovými svorkami (na vyžádání), samozřejmostí je možnost klemování.
Technické parametry
Vstup |
|
|
Vstupní rozsahy | viz sekce "Připojení" |
|
Typ snímače | termočlánek typu J (FeCuNi) | termočlánek typu K (NiCrNi) |
| mA | mV, V |
Výstup |
|
|
Výstupní impedance | <400 Ω | >1 kΩ |
Přesnost | 0,1 % z rozsahu (23°C) | 0,1 % z rozsahu (23°C) |
Zvlnění | <5 mVeff | < 5 mVeff |
Výstupní proud | max. 21 mA | max. 21 mA |
| ||
Všeobecné informace | ||
Napájecí napětí | 16,8-264 V DC/ 19,2-264 V AC | |
Vstupní proud | 10 mA | |
Izolační napětí | 4 kV | |
Provozní teplota | -25 °C ... +60 °C | |
Skladovací teplota | -40 °C ... +85 °C | |
Krytí | IP20 | |
Montáž | DIN-lišta | |
Max. průřez připojovacích vodičů | 1,5 mm² | |
Homologace | UL 508/CSA C22.2 No 14-M95 | |
CE | splňuje | |
Shoda s normami | EN 60721-3-3, EN 55011, EN 610000-4-2/6, EN 50178 | |
Rozměry
(mm)
|
Připojení

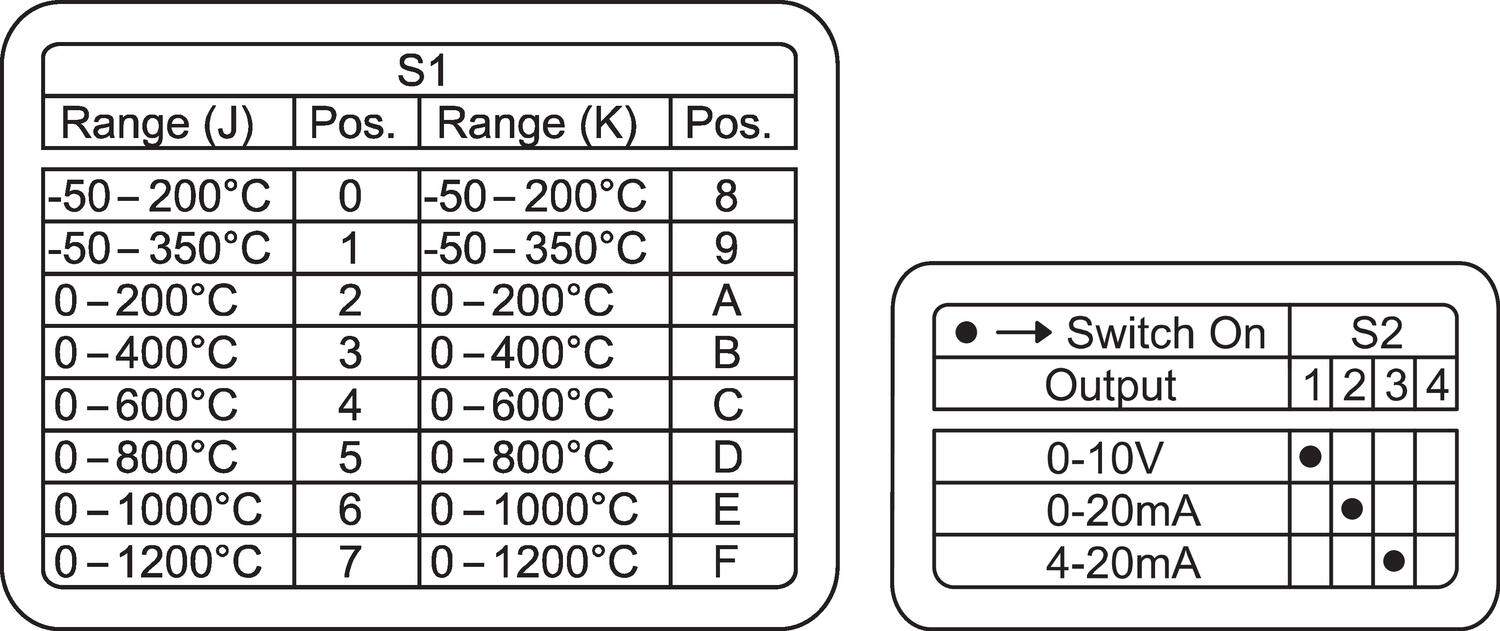

Volba teplotního rozsahu, typu snímače a výstupního signálu |
Objednací informace
Objednací číslo | Popis | Napájecí napětí |
750847 | 3-cestný multifunkční převod pro termočlánky typu J a K | 24-240 V AC/DC |
