LÜTZE

Převodník naměřených hodnot. Multifunkční převodník pro termočlánky typu J a K

Série 7508xx

Teplotní rozsahy a druhy výstupního signálu jsou volitelné pomocí miniaturních přepínačů na boku převodníku. Převodníky disponují automatickou kalibrací a kontrolou teplotního snímače: při přerušení obvodu snímače bliká žlutá LED-dioda, která za normálních okolností indikuje napájení převodníku.
  • Šířka 6,2 mm
  • Volitelné vstupní a výstupní signály
  • 1 500 V galvanické oddělení
  • Automatická kalibrace
  • Provozní napětí 24 V AC/DC
Photo of converter with several function

750869 - Prevodník pro termoclánek K, 3-cestný

Vybraná varianta

Varianty produkty

Vybraná varianta

Specifikace

Doba odezvy 33 ms
Impedance zátěže <400 Ω
Impedance zátěže >5 kΩ
Linearita <0,1 % av max.värdet
Napájení AC min. 19,2 V
Napájení AC max. 28,8 V
Napájení DC max. 30 V
Napájení DC min. 16,8 V
Provozní teplota max. 600 °C
Provozní teplota min. -50 °C
Průřez max. 1,5 mm²
Shoda s normami CE, cULus, RoHS
Spotřeba 8 mA
Teplota skladování do 80 °C
Teplota skladování od -40 °C
Teplotní koeficient <150 ppm/°C
Třída krytí IP20

Rozměry a připojení

Nákresy

Popis produktu

Teplotní rozsahy a druhy výstupního signálu jsou volitelné pomocí miniaturních přepínačů na boku převodníku. Převodníky disponují automatickou kalibrací a kontrolou teplotního snímače: při přerušení obvodu snímače bliká žlutá LED-dioda, která za normálních okolností indikuje napájení převodníku.

Technické parametry

Vstup





Vstupní rozsahy

-50 ... +200°C, 0...+400°C, 0...+600°C



Typ snímače

750833, 750839 : termočlánek typu J (FeCuNi)

750873. 750869 : termočlánek typu K (NiCrNi)



mA

mV, V

Výstup





Výstupní impedance

<400 Ω

>1 kΩ

Přesnost

0,1 % z rozsahu (23°C)

0,1 % z rozsahu (23°C)

Zvlnění

<5 mVeff

< 5 mVeff

Výstupní proud

max. 21 mA

max. 21 mA



Všeobecné informace

Napájecí napětí

16,8-30 V DC/ 19,2-28,8 V AC

Vstupní proud

2-cestné: 6 mA, 3-cestné: 12 mA

Izolační napětí

1,5 kV

Provozní teplota

-25 °C ... +60 °C

Skladovací teplota

-40 °C ... +85 °C

Krytí

IP20

Montáž

DIN-lišta

Max. průřez připojovacích vodičů

1,5 mm²

Homologace

UL 508/CSA C22.2 No 14-M95

CE

splňuje

Shoda s normami

EN 60721-3-3, EN 55011, EN 610000-4-2/6, EN 50178



Rozměry

(mm)


Dimension drawing on measuring test converter type J and K

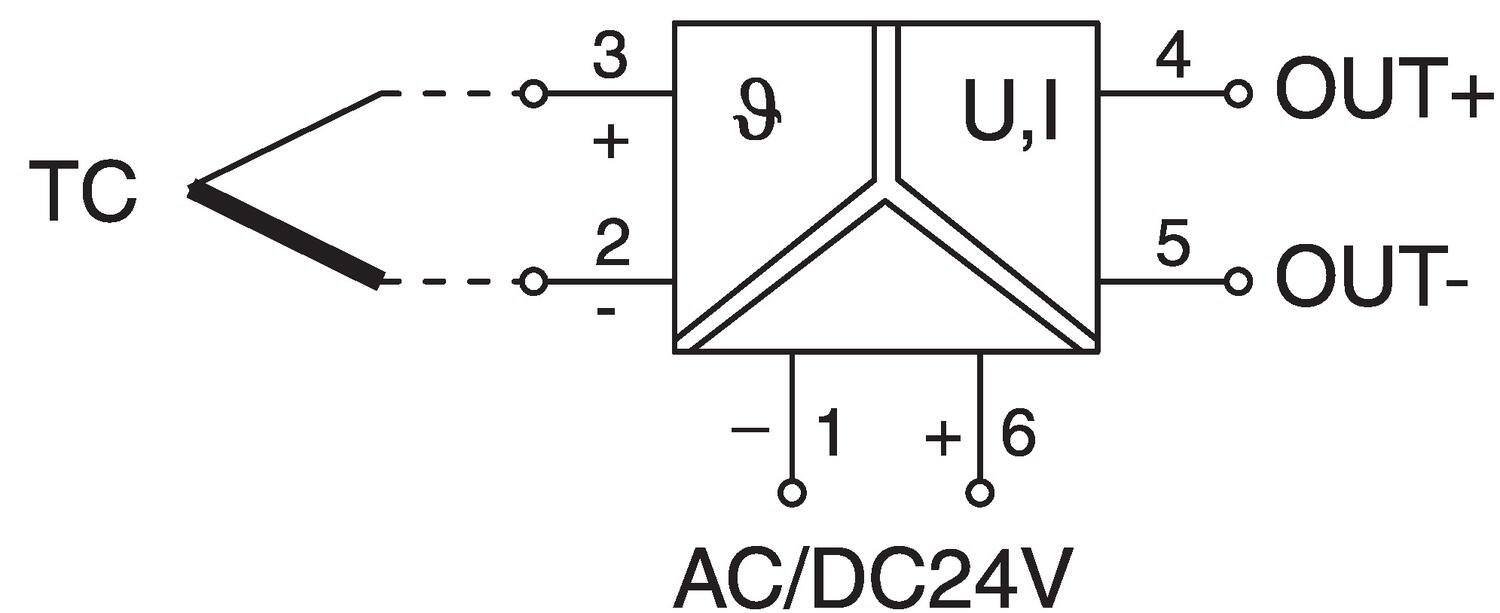

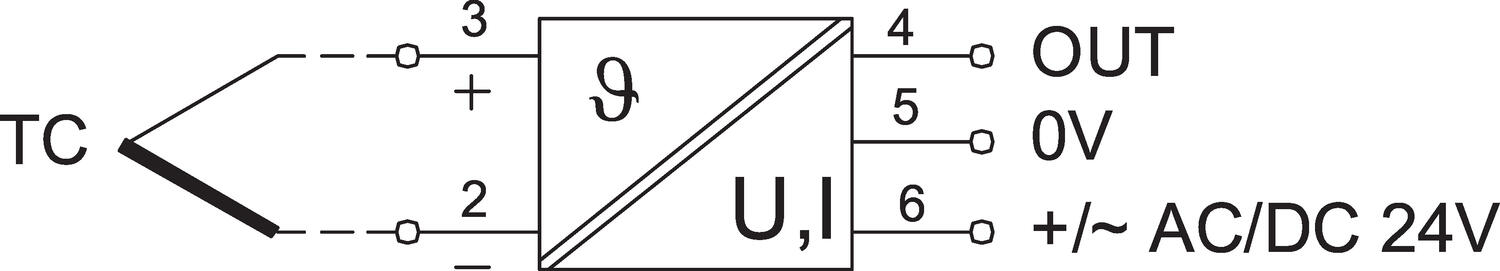

Připojení

2-cestné

3-cestné

270389_536.tif

270388_536.tif

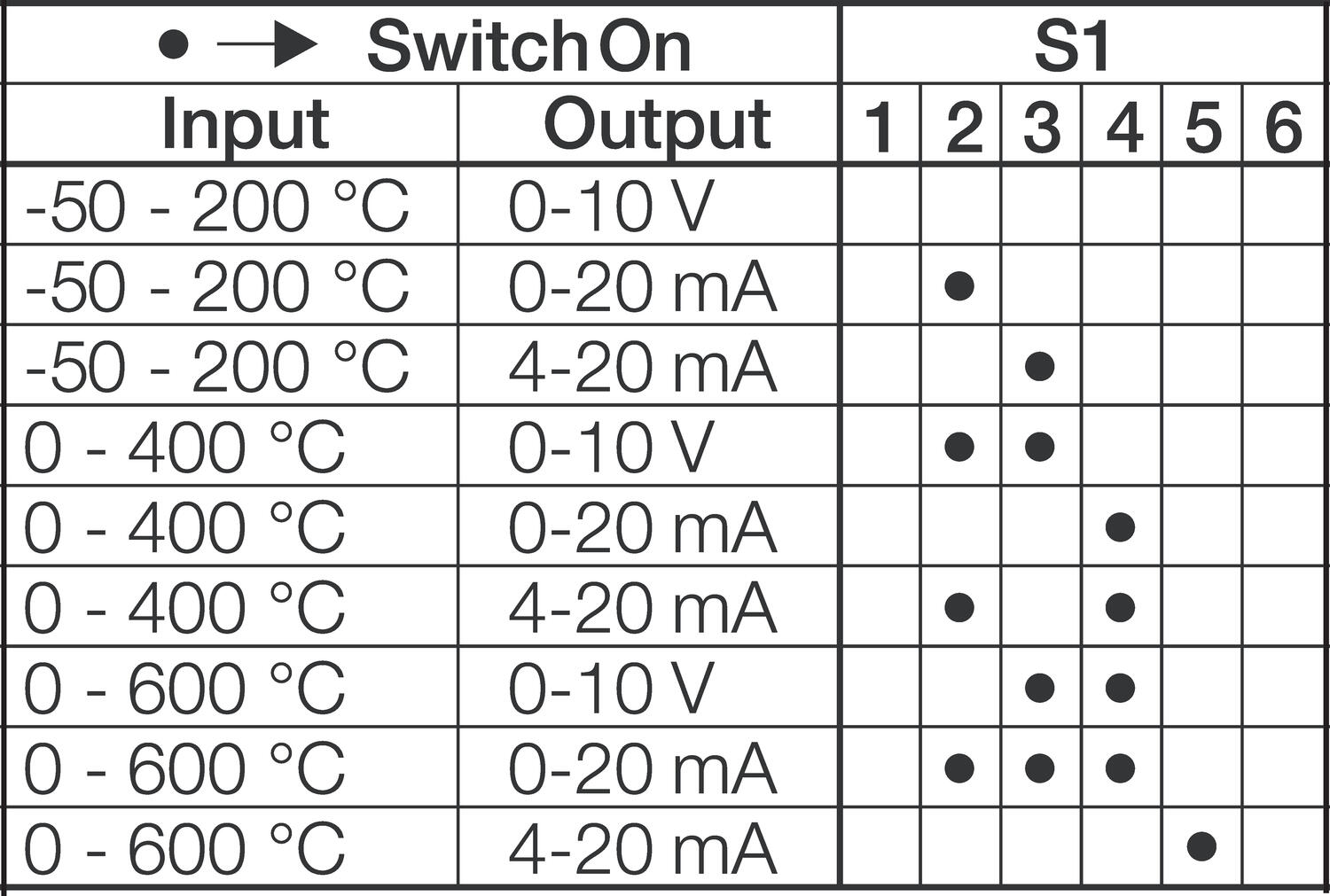

Volba teplotního rozsahu a výstupního signálu


270390_536.tif



Objednací informace

Objednací číslo

Popis

Napájecí napětí

750833

2-cestný multifunkční převodník pro termočlánky typu J

24 V DC/AC

750839

3-cestný multifunkční převodník pro termočlánky typu J

750873

2-cestný multifunkční převodník pro termočlánky typu K

750869

3-cestný multifunkční převodník pro termočlánky typu K

760832

16-pólový propojovací hřeben

rudý



760833

bílý

760834

modrý



Příslušenství

INSPO

Objednací číslo Spotřeba Cena
8 mA
13 mA
13 mA
