LÜTZE
Převodník naměřených hodnot. Multi převodník pro PT-100
Série 750817
- -50 až +400 °C
- Automatická kalibrace
- 3-cestné galvanické oddělení 4 kV
- Vícenapěťové 24-240 V AC/DC
Vybraná varianta
Převodník signálu PT-100 2/3-drát 24-240V AC/DC
Art:
Vybraná varianta
Specifikace
| Doba odezvy | 130 ms |
|---|---|
| Hmotnost | 70 g |
| Impedance zátěže | Max. 400 Ω |
| Impedance zátěže | Min. 1 kΩ |
| Napájení AC min. | 19,2 V |
| Napájení AC max. | 264 V |
| Napájení DC max. | 264 V |
| Napájení DC min. | 16,8 V |
| Proud senzoru | 0,5 |
| Provozní teplota max. | 400 °C |
| Provozní teplota min. | -50 °C |
|---|---|
| Průřez max. | 2,5 mm² |
| Průřez min. | 0,14 mm² |
| Shoda s normami | CE, cULus, RoHS |
| Spotřeba | 10 mA |
| Teplotní koeficient | <150 ppm per grad C. (fullskala) |
| Třída krytí | IP20 |
| Vstupní impedance, typická | 240 kΩ |
Popis produktu
Teplotní rozsah se volí otočným přepínačem, typ výstupního signálu pomocí DIP-přepínačů (obojí na boku převodníku). Převodník je určen pro 3-vodičové snímače Pt100. Při použití 2-vodičového snímače je nutné propojit svorky 1 a 4.
Technické parametry
Vstup |
|
|
Vstupní rozsahy | viz volba tepl.rozsahu v sekci Připojení |
|
Typ snímače | Pt100, 3-vodičový | Při použití 2-vodičového snímače propojit svorky 1 a 4 |
|
|
|
Výstup | mA | mV, V |
Výstupní rozsahy | viz volba tepl.rozsahu v sekci Připojení |
|
Výstupní impedance | <400 Ω | >1 kΩ |
Přesnost (23 °C) | 0,1 % z rozsahu | 0,1 % z rozsahu |
Zvlnění | <5 mVeff | < 5 mVeff |
Výstupní proud | max. 21 mA |
|
| ||
Všeobecné informace | ||
Napájecí napětí | 24-240 VAC/DC | |
Vstupní proud | 10,5 mA | |
Izolační napětí | 4 kV | |
Provozní teplota | -25 °C ... +60 °C | |
Skladovací teplota | -40 °C ... +85 °C | |
Krytí | IP20 | |
Montáž | DIN-lišta | |
Max. průřez připojovacích vodičů | 1,5 mm² | |
Homologace | UL 508/CSA C22.2 No 14-M95 | |
CE | splňuje | |
Shoda s normami | EN 60721-3-3, EN 55011, EN 61000-4-2/6, EN 50178 | |

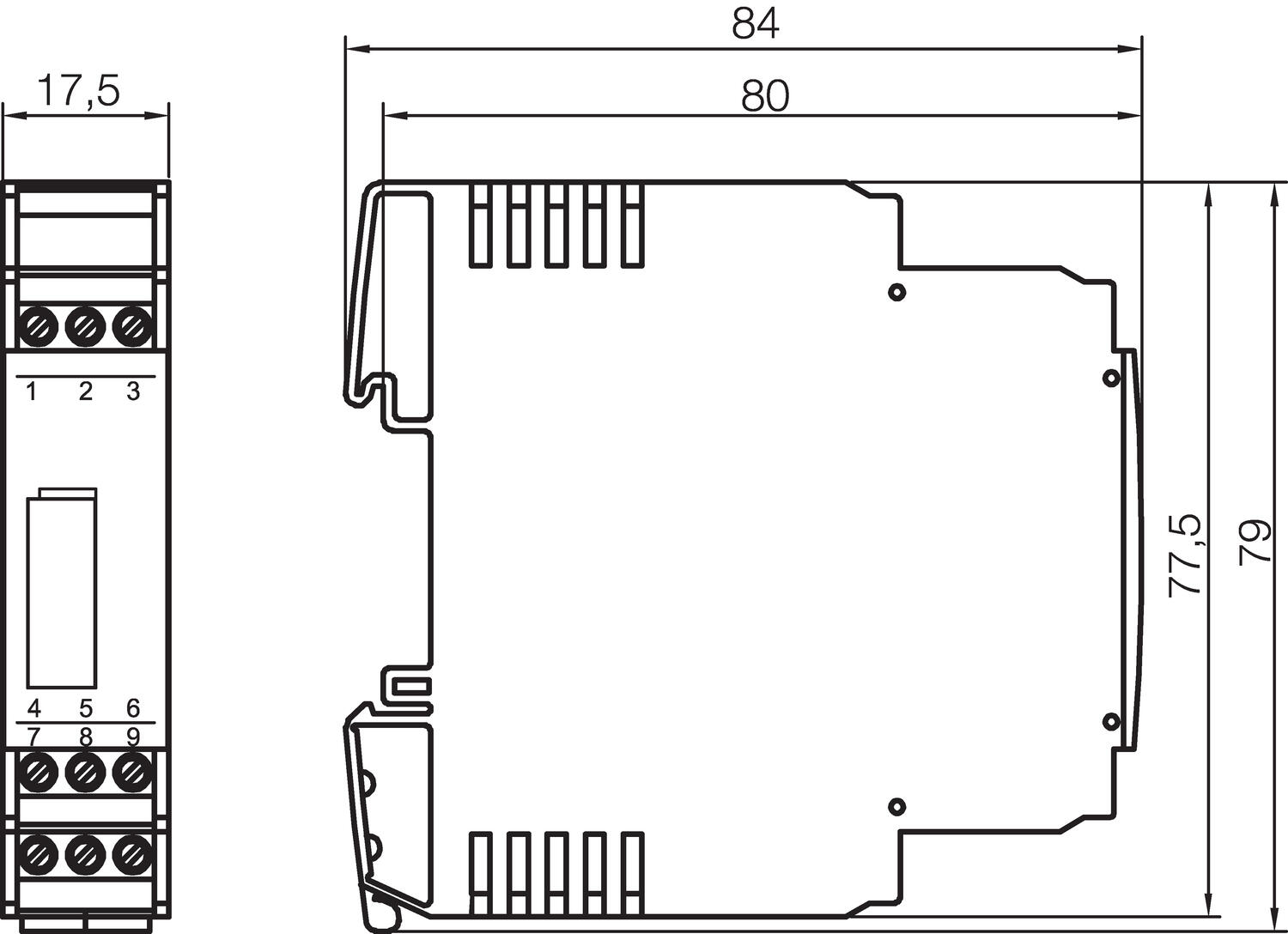

Rozměry
(mm)
|

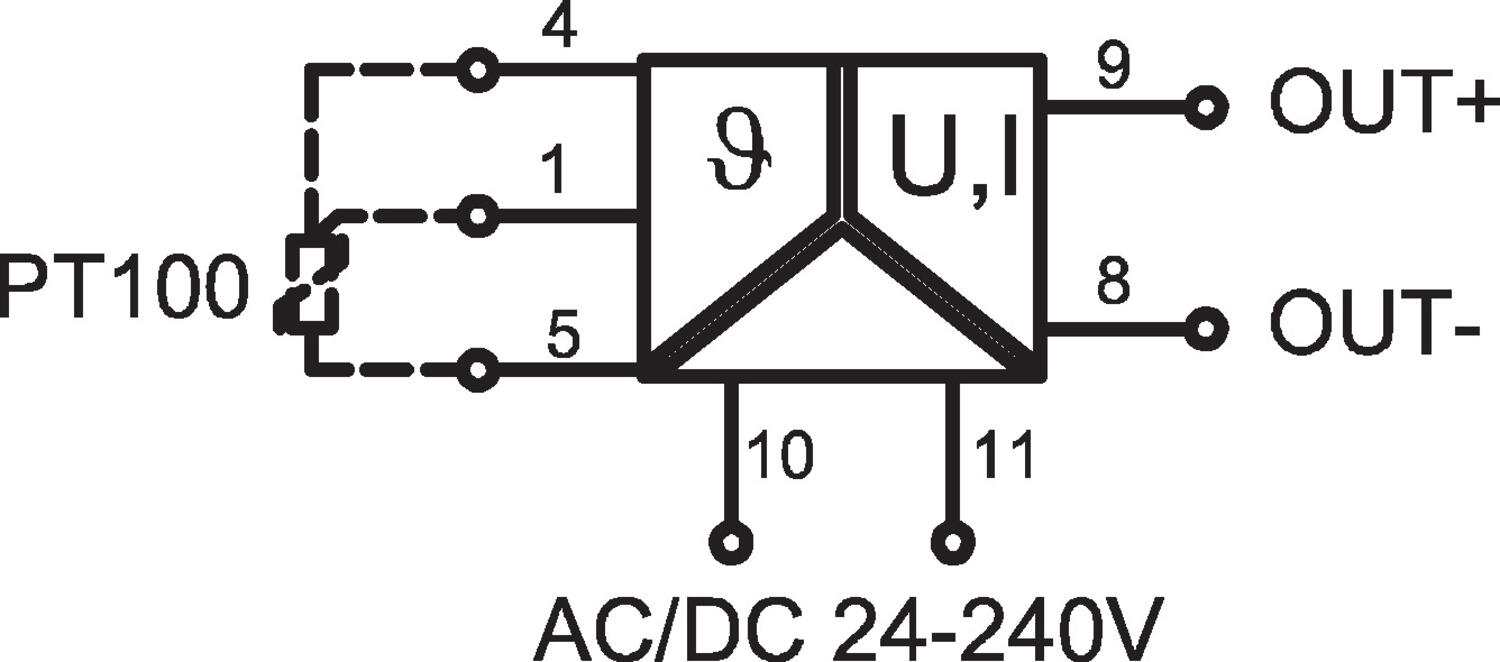

Připojení
|

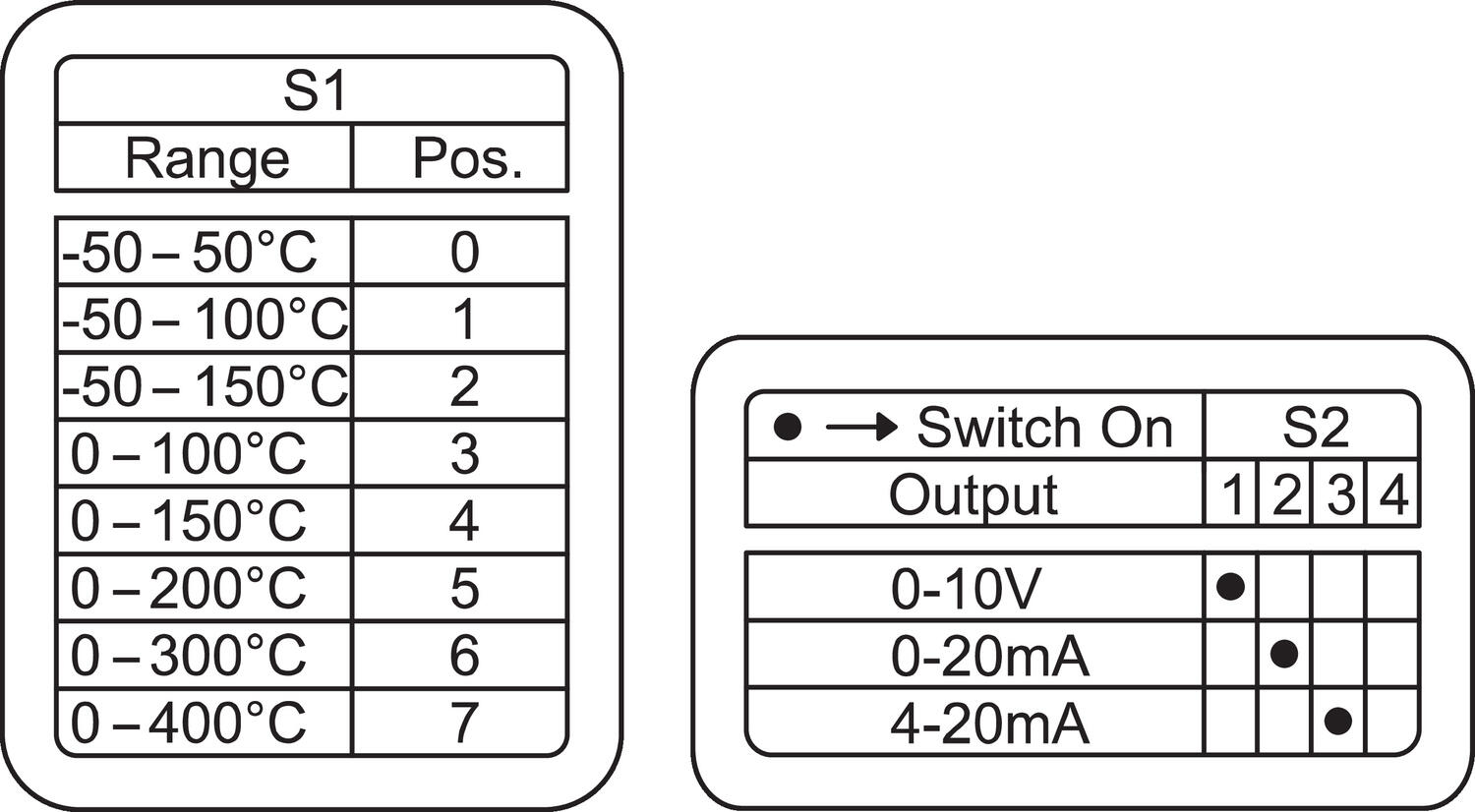

Volba tepl.rozsahu a výst.signálu |
|
Objednací informace
Objednací číslo | Popis | Napájecí napětí |
750817 | 3-cestný převodník z 3-vodičových teplotních snímačů typu Pt100 | 24-240 V AC/DC |
