LÜTZE

Multifunkční převodník ze standardních signálů na frekvenci

Série 750511

Univerzálně použitelný převodník s volitelným rozsahem výstupní frekvence (výst.napětí 20,9 V). V případě zájmu lze dodat i verzi s pružinovými svorkami.

Šířka 6,2 mm

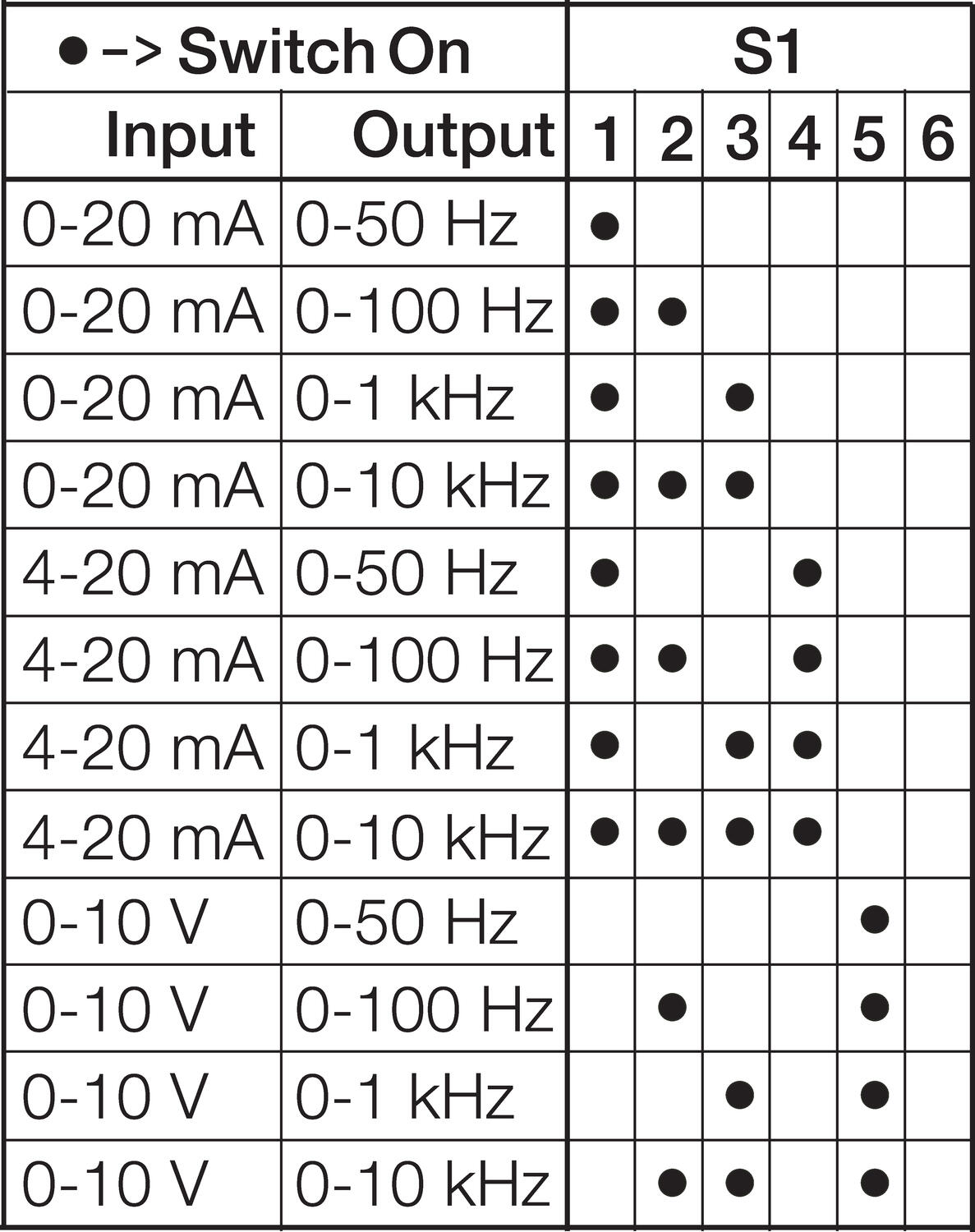

Volitelný rozsah vstupního signálu a výstupní frekvence
Izolační napětí 1,5 kVef

Vybraná varianta

Multifunkcní prevodník ze standardních signálu na frekvenci

Art:

Uložit jako pdf

Technická data / Dokumenty

Popis produktu

Příslušenství a související produkty

Vybraná varianta

Specifikace

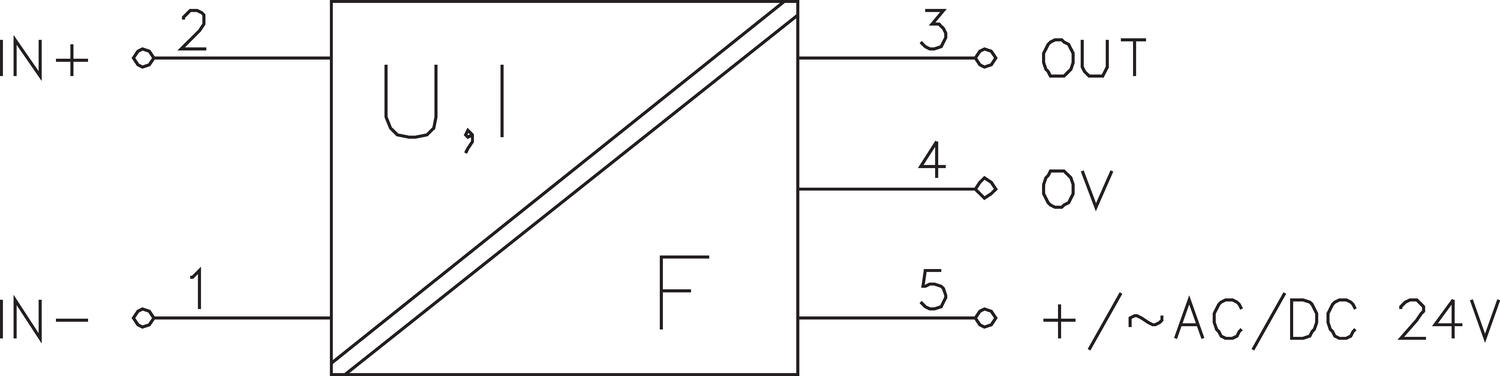

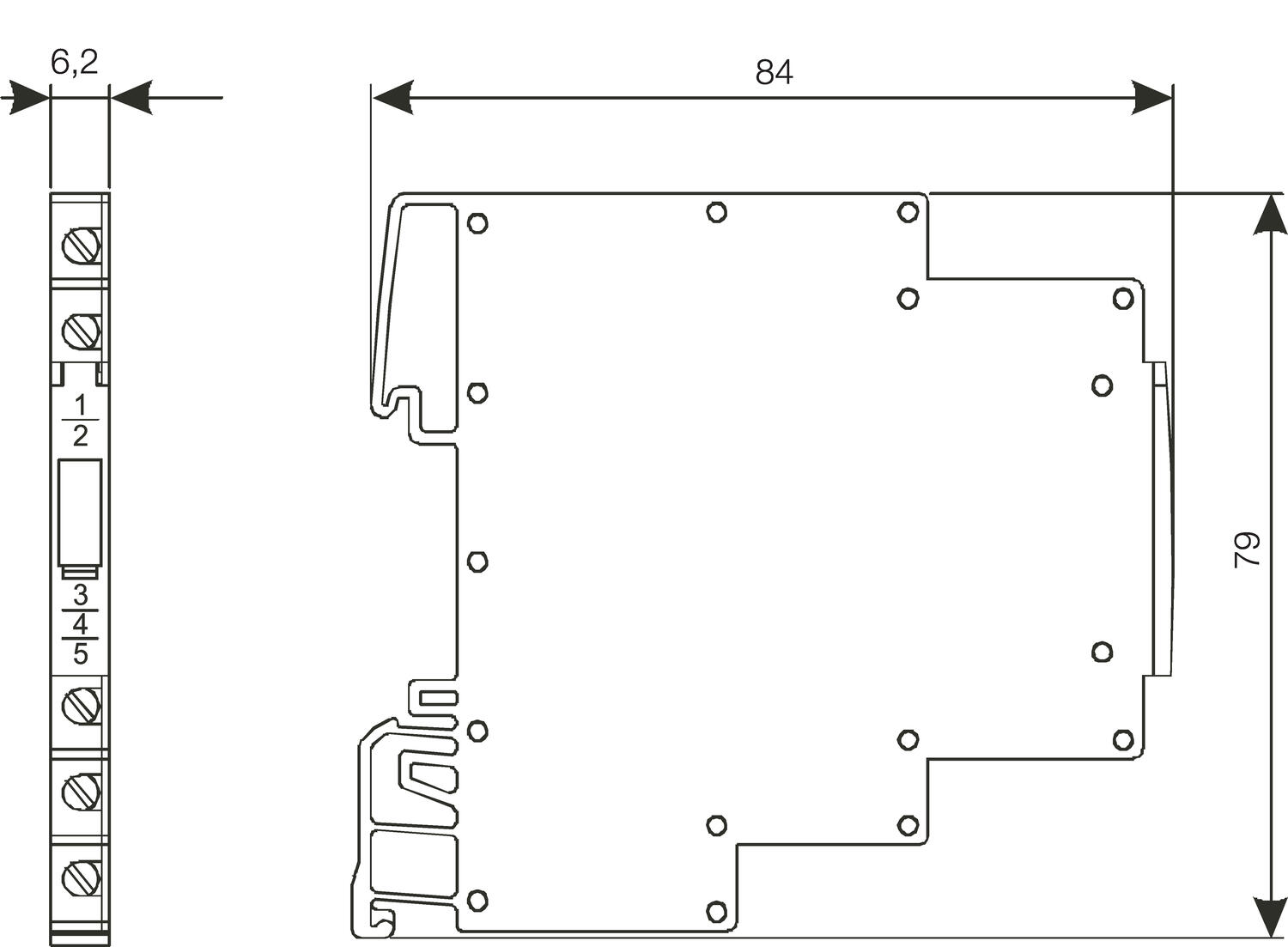

Rozměry a připojení

Popis produktu

Univerzálně použitelný převodník s volitelným rozsahem výstupní frekvence (výst.napětí 20,9 V). V případě zájmu lze dodat i verzi s pružinovými svorkami.

Technické parametry

	0(4) - 20 mA	0 - 10V
Vstup
Vstupní impedance	100 Ω	330 kΩ
Výstup
Výstupní rozsah	0 - 50 Hz, 0 - 100 Hz, 0 - 1 kHz, 0- 10 kHz	0 - 50 Hz, 0 - 100 Hz, 0 - 1 kHz, 0- 10 kHz
Výstupní napětí	20,9 V	20,9 V
Přesnost	0,1 % z rozsahu (23°C)	0,1 % z rozsahu (23°C)
Zvlnění	<5 mVeff	< 5mVeff
Výstupní proud	max. 10 mA	max. 10 mA

Všeobecné informace
Napájecí napětí	16,8-30 V DC/ 19,2-28,8 V AC
Vstupní proud	12 mA
Izolační napětí	1,5 kVeff
Provozní teplota	-25 °C ... +60 °C
Skladovací teplota	-40 °C ... +85 °C
Krytí	IP20
Montáž	DIN-lišta
Max. průřez připojovacích vodičů	1,5 mm²
Homologace	UL 508/CSA C22.2 No 14-M95, CE
