LÜTZE
Oddělovací elektromagnetická relé, 2 kanály
Série 76240
- Šířka pouze 6,2 mm
- 2 kanály
- Izolační napětí 4 kVef
- Možnost propojování pomocí hřebenů
Vybraná varianta
Koncové relé 2xrelé 6,2 mm 24 V DC
Art:
Popis produktu
2-kanálové relé se šířkou 6,2 mm, což šetří výrazně místo v rozváděči. Propojovací hřebeny mají 16 pólů a lze zvolit jejich barvu. Žlutá LED-dioda indikuje stav relé, jehož kontakt má funkci NO.
Technické parametry
Vstup |
|
Rozsah vstupního napětí | 20.4-30 V ss |
Vstupní proud | 6 mA |
Výstup |
|
Typ kontaktu | 2x NO ( 1x NO/ 1 kanál) |
Spíané napětí max./min. | 250/ 17 V st/ss |
Spínaný proud max./min. | 6 A/ 5 mA (3A/ AC15, 1A/ DC13/ 24 Vss) |
Zpoždění při sepnutí | 5 ms |
Zpoždění při rozepnutí | 4 ms |
Mechanická životnost | >5x106operací |
Materiál kontaktů | AgSnO2 |
Připojení | šroubové svorky, 0.5- 1.5 mm² |
IGalvanická izolace | 4 kVef |
Pracovní teplota | -25 °C ... +60 °C |
Třída krytí | IP20 |
Rozměry | 6.2 x 90 x 115.5 mm |
Ověřění CE | ano |
Homologace |
|

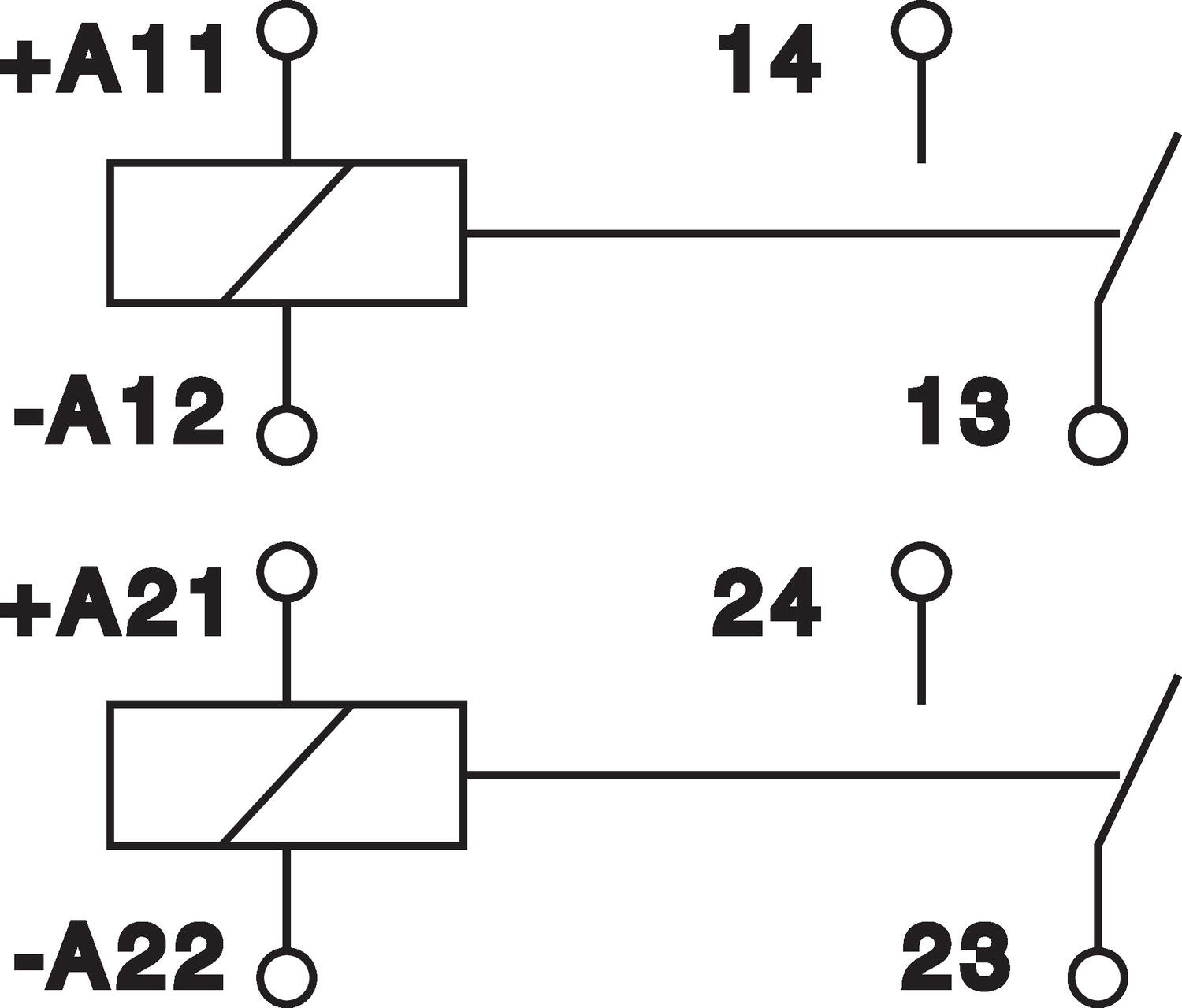

Připojení
|

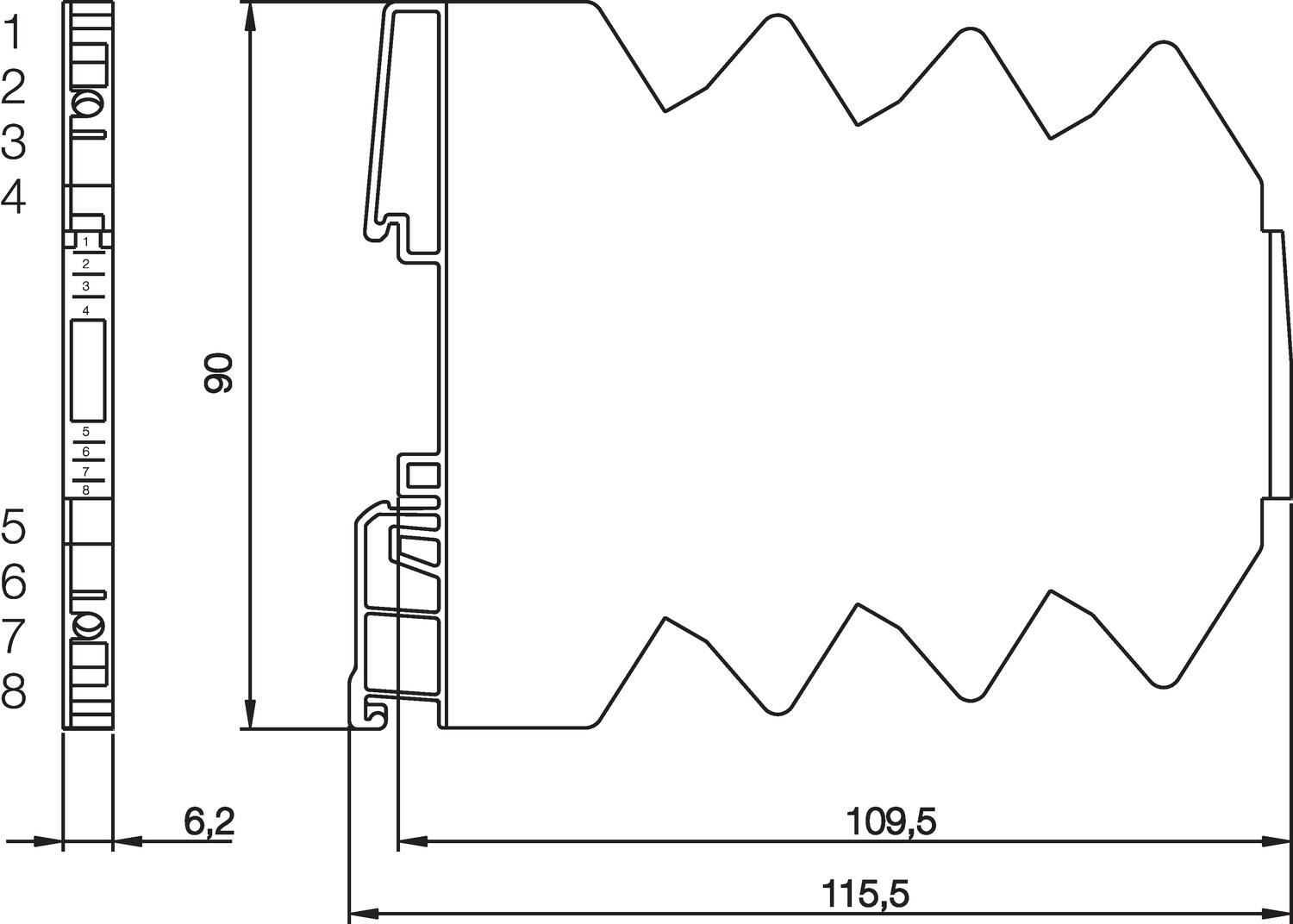

Rozměry
|
Objednací informace
Objednací čísla | Popis | Vstup | Výstup | ||
762401 | Oddělovací relé šíře 6,2 mm | 2x 24 VDC | 2 x relé, NO kontakt | ||
760802 | Propojovací hřeben | červený | 16-pólový |
| |
760803 | bílý |
| |||
760804 | modrý |
| |||
