PULS

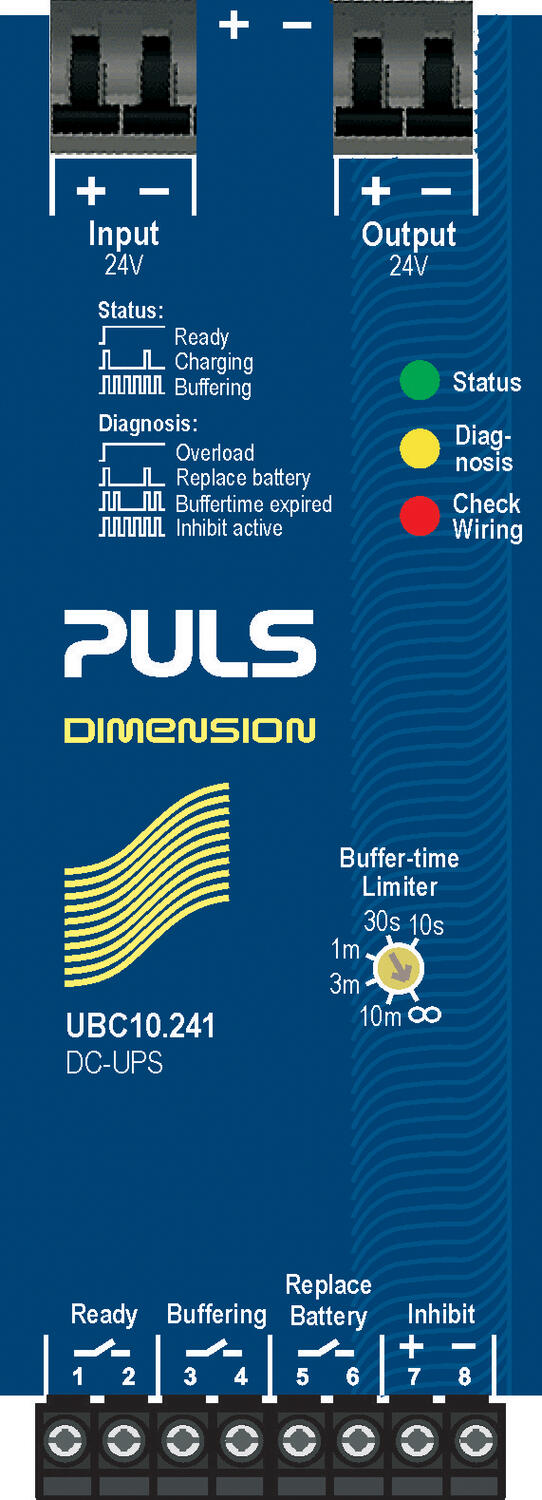

DC UPS UBC10.241
Série UBC10.241
- Spolehlivé zálohování zátěží 24 VDC
- Pouze jedna záložní baterie 12 V (integrovaná)
- Optimalizované nabíjení baterie dle teploty okolí
- Signalizační výstupy / vstup inhibit
- Záruka 3 roky
Vybraná varianta
Vybraná varianta
Specifikace
Vstupní parametry |
|
|---|---|
| Vstupní napětí z přístroje | 24 V DC |
| Vstupní napětí z baterie | 12 V DC |
| Vstupní napětí pro připojení baterie | 22,8 V DC |
| Vstupní proud pro nabíjení | 1,3 A |
Výstupní parametry |
|
| Výstupní proud při 24 V DC | 10 A |
| Výstupní napětí na baterii | 22,25 |
| Výstupní napětí při standardním provozu | 24 V DC |
| Výstupní napětí při provozu z bufferu | 22,25 V DC |
| Max. výstupní proud | 10 A (15 A @ 5 s) |
| Max. výstupní proud při provozu na baterii | 15 A |
Úcinnost / Životnost / MTBF |
|
| Účinnost | 97,8 % |
| Životnost | 137 400 h @ 10 A, 40 °C |
| MTBF (IEC 61709) | 886 000 h @ 10 A, 40 °C |
Rozmery a hmotnost |
|
| Šířka | 123 mm |
*Invisible Heading* |
|
|---|---|
| Výška | 124 mm |
| Hloubka | 119 mm |
| Hmotnost | 2,85 kg |
Ostatní parametry |
|
| Shoda s normami | ABS, CB, CE, CSA, CSA US, EX, GL, IECEx, UL |
| Třída krytí | IP20 |
| Typ nabíjené baterie | 1,5 A |
| Kryt | Hliník |
| Zvlnění (max.) | 20 mV pp |
| Min. teplota bez omezení výstupního výkonu | 0 °C |
| Max. teplota bez omezení výstupního výkonu | 40 °C |
| Dovolená velikost baterie | 5 Ah |
| Type Power Supply | DC-UPS |
Popis produktu
Systém s DC-UPS se skládá ze zdroje 24 V ss a řídící jednotky s baterií (součást dodávky). Řídící jednotka k zálohování využívá pouze jednu baterii 12 V, při zálohování zajišťuje konstantní výstupní napětí 22,3 V ss, při obnovení vstupního napětí optimální dobíjení baterie. Pomocí reléových výstupů signalizuje připravenost k zálohování (režim stand-by), samotný režim zálohování a díky pravidelnému testování baterie také doporučení její výměny. Otočným přepínačem lze nastavit čas zálohování - vhodně zvolený čas zálohování významně šetří kapacitu baterie. Jednotka baterii chrání též při zkratu na výstupu - výstup se odpojuje po 5 s. Jednotka disponuje výkonovou rezervou (max. 5 s), v případě zkratu během režimu stand-by generuje vysoký zkratový proud napomáhající sekundárním jistícím prvkům k rychlé aktivaci. Jako jistící prvek lze též použít nastavitelnou nadproudovou ochranu. K externímu přerušení zálohování slouží vstup Inhibit. Vstup a výstup jednotky jsou galvanicky oddělené.
Objednací informace
Technické parametry
| UBC10.241 | |
|
| |
Vstupní napětí | 24 V ss | |
Rozsah vstupního napětí | 22,5-30 V ss | |
Rozsah vstupního napětí | 30-35 V ss | |
Zvlnění vstupního napětí | max. 1,5 Vpp | |
|
| |
Vstupní | - napájení jednotky | typ 120 mA |
- nabíjení baterie | typ. 1,1 A | |
Výstupní napětí | Uvst– 0,23 V | |
Výstupní proud | 15 A | |
Zkratový proud | min. 17,9 A, typ. 21 A | |
Účinnost | 97,8 % | |
|
| |
Úroveň aktivace | Uvst≤ 22,5 V ss | |
Výstupní napětí z jednotky | 22,45 V ± 1% (bez zátěže) | |
Výstupní proud | 10 A | |
Výstupní proud | 15 A | |
Zkratový proud | min. 17,9 A, typ. 21 A | |
Zvlnění výstupního napětí | max. 20 mVpp | |
Čas zálohování | min. 13 min. 24 s (5 A), 4 min. 54 s (10 A) | |
Volitelný čas zálohování | 10 s / 30 s / 1 min. / 3 min. / 10 min. / bez omezení | |
|
| |
Vstupní proud baterie | nom. 1,5 A, max. 1,7 A | |
Čas nabíjení | typ. 3 h (údaj pro zcela vybitou baterii) | |
Úroveň nabití baterie | automaticky 13,1-14 V | |
|
| |
“ready“ | reléový kontakt, max. 60 V ss, 0,3 A / 30 V ss, 1 A, odpor.zátěž | |
“buffering“ | ||
“replace battery“ | ||
Vstup “inhibit“ | max. 35 V ss , 6 mA, minimální délka pulzu 250 ms | |
Provozní teplota jednotky | 0 °C ... +40 °C | |
Paralelní zapojení | - | |
Třída krytí | IP20 | |
Hmotnost | 2580 g | |
Připojení | - napájení, | pružinové svorky, |
- signalizační výstupy, | konektor, max. průřez vodiče 1,5 mm² | |
Rozměry jednotky | 123 x 124 x 117 mm | |
Střední doba poruchy | 886 000 h | |
Homologace | CE, UL 508 (USA), CSA 22.2 no 107.1-01, UL60950-1, UL 1604 class I div. 2, | |
EMC | EN 61000-6-1, EN61000-6-2, EN 61000-6-3, EN 61000-6-4, EN 55011/ EN 55022 class B | |
Třída bezpečnosti | SELV IEC/EN 60950-1, PELV EN 60204-1, EN 50178, IEC 60364-4-41 | |
* Celkový vstupní proud je součtem výstupního proudu do zátěže, vstupního proudu pro provoz jednotky a proudu pro nabíjení baterie.

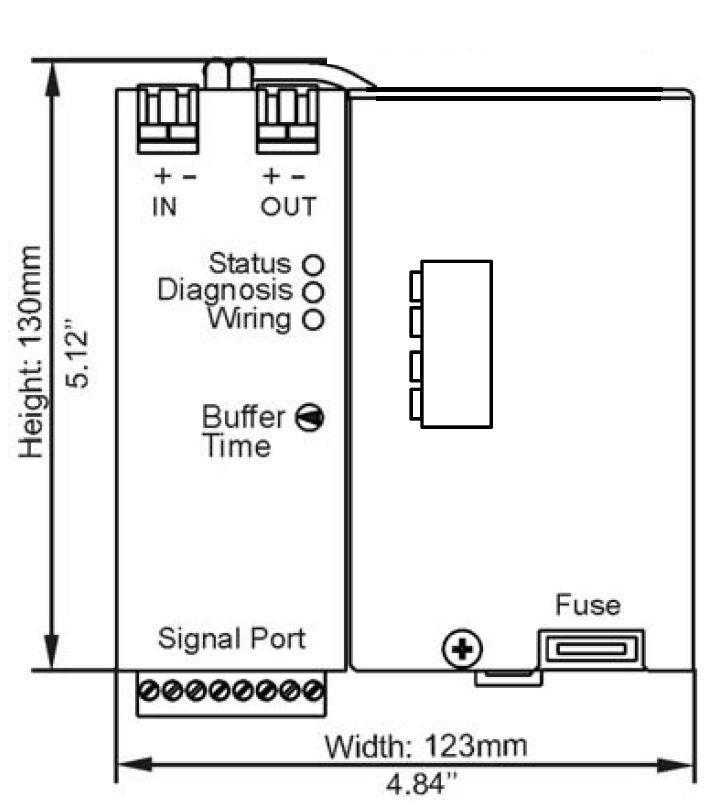

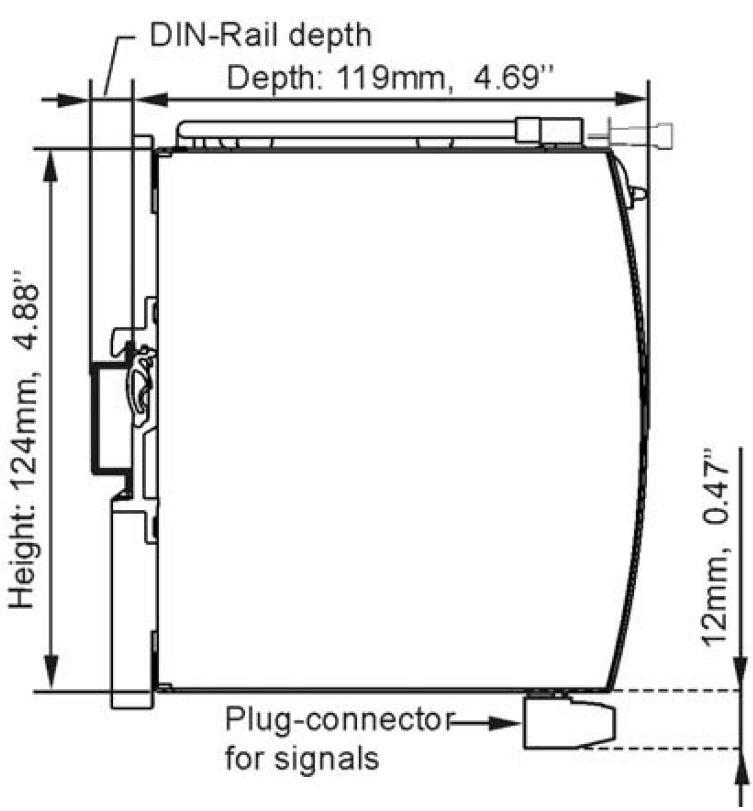

Rozměry

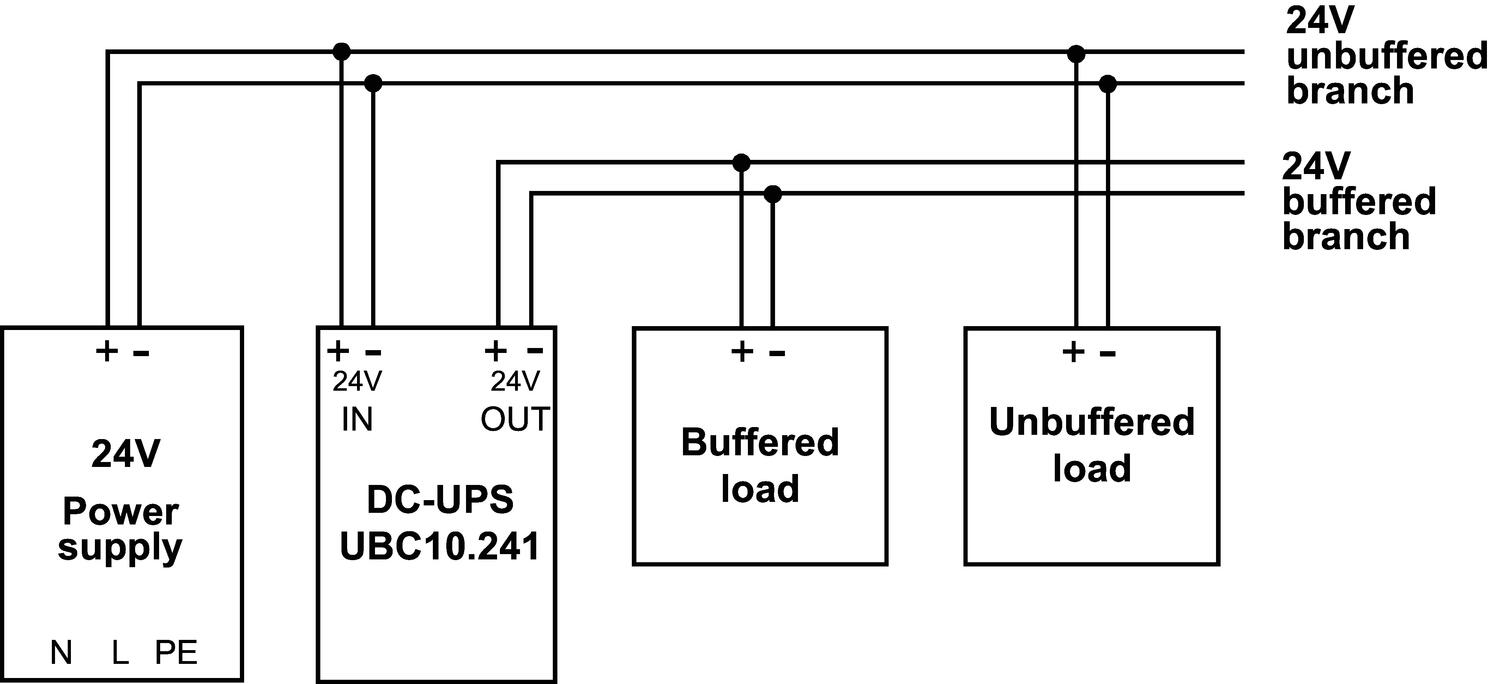

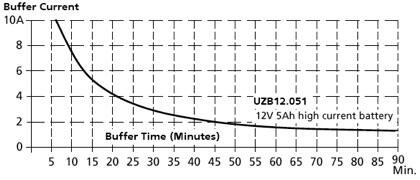

Připojení, vybíjecí křivka
Vybíjecí křivka baterie 7 Ah | |
