PULS

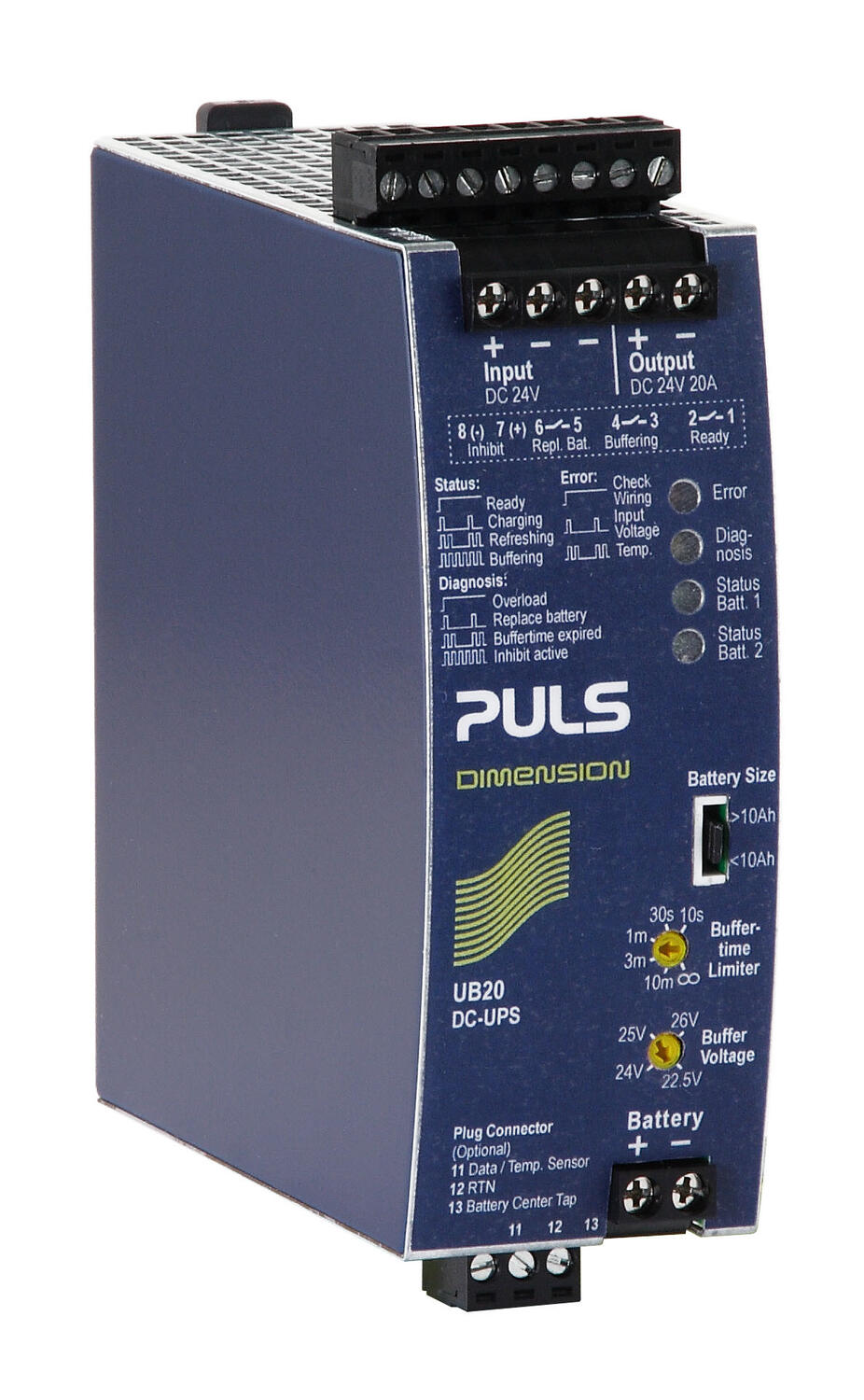

DC UPS UB20.241,UB40.241
Série UB20.241,UB40.241
- Spolehlivé zálohování zátěží 24 VDC
- Dvě baterie 12 V v sérii o kapacitě od 3,9Ah do 150Ah/200Ah
- Optimalizované nabíjení baterií dle teploty okolí
- Signalizační výstupy / vstup inhibit
- Záruka 3 roky
Vybraná varianta
DC-UPS řídící jednotka 24V/20A
Art:
Vybraná varianta
Specifikace
Vstupní parametry |
|
|---|---|
| Vstupní napětí z přístroje | 24 V DC |
| Vstupní napětí z baterie | 24 V DC |
| Vstupní napětí pro připojení baterie | 22,8 V DC |
| Vstupní proud pro nabíjení | 3,4 A |
Výstupní parametry |
|
| Výstupní proud při 24 V DC | 20 A |
| Výstupní napětí na baterii | 22,5 |
| Výstupní napětí při standardním provozu | 24 V DC |
| Max. výstupní proud | 20 A (30 A @ 4 s) |
| Max. výstupní proud při provozu na baterii | 25 A |
Úcinnost / Životnost / MTBF |
|
| Účinnost | 99 % |
| Životnost | 122 000 h @ 20 A, 40 °C |
| MTBF (IEC 61709) | 649 000 h @ 20 A, 40 °C |

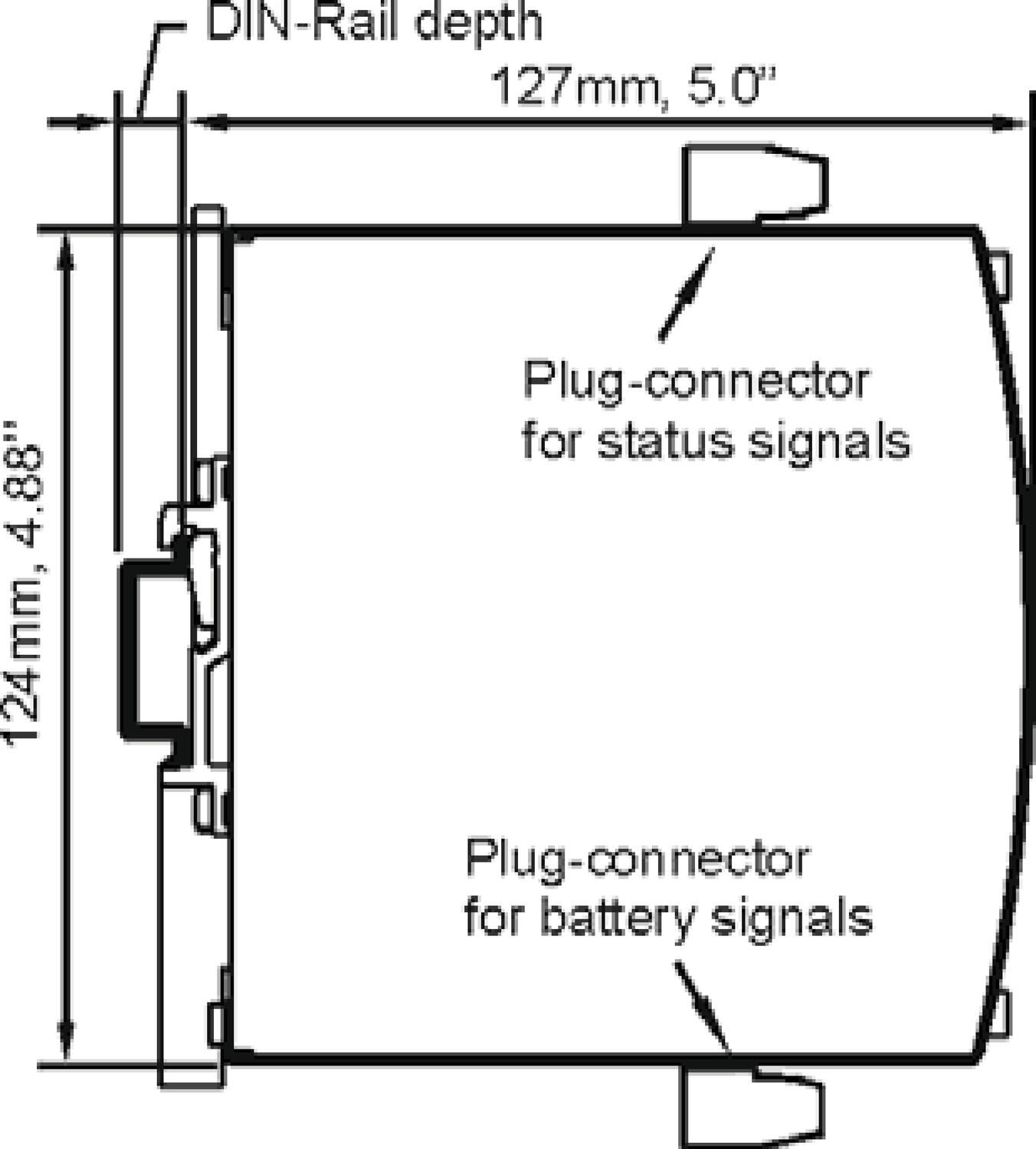

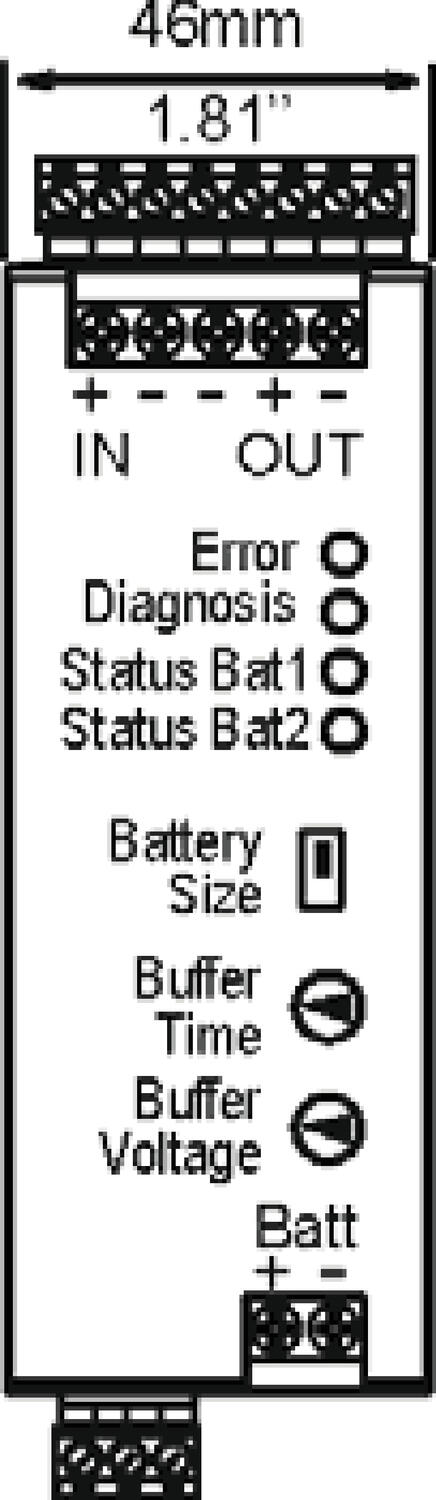

Rozmery a hmotnost |
|
| Šířka | 49 mm |
| Výška | 124 mm |
*Invisible Heading* |
|
|---|---|
| Hloubka | 117 mm |
| Hmotnost | 0,7 kg |
Ostatní parametry |
|
| Shoda s normami | ABS, CB, CE, CSA, CSA US, EX, GL, IECEx, UL |
| Třída krytí | IP20 |
| Typ nabíjené baterie | 3 A |
| Kryt | Hliník |
| Zvlnění (max.) | 120 mV pp |
| Hodnota napětí pro připojení k baterii | 24 V DC |
| Omezení výkonu od +60 °C do + 70 °C | 12 W/°C |
| Min. teplota bez omezení výstupního výkonu | -40 °C |
| Max. teplota bez omezení výstupního výkonu | 60 °C |
| Dovolená velikost baterie | 3,9-150 Ah |
Popis produktu

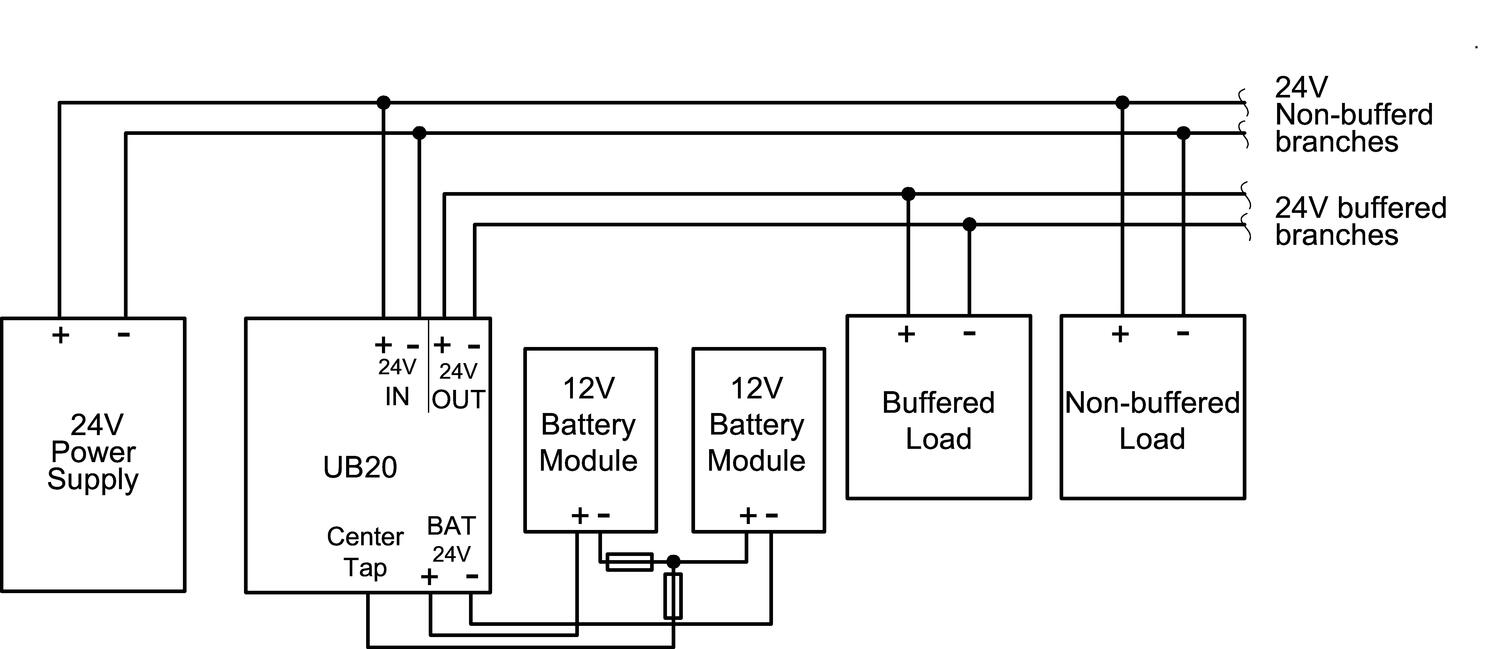

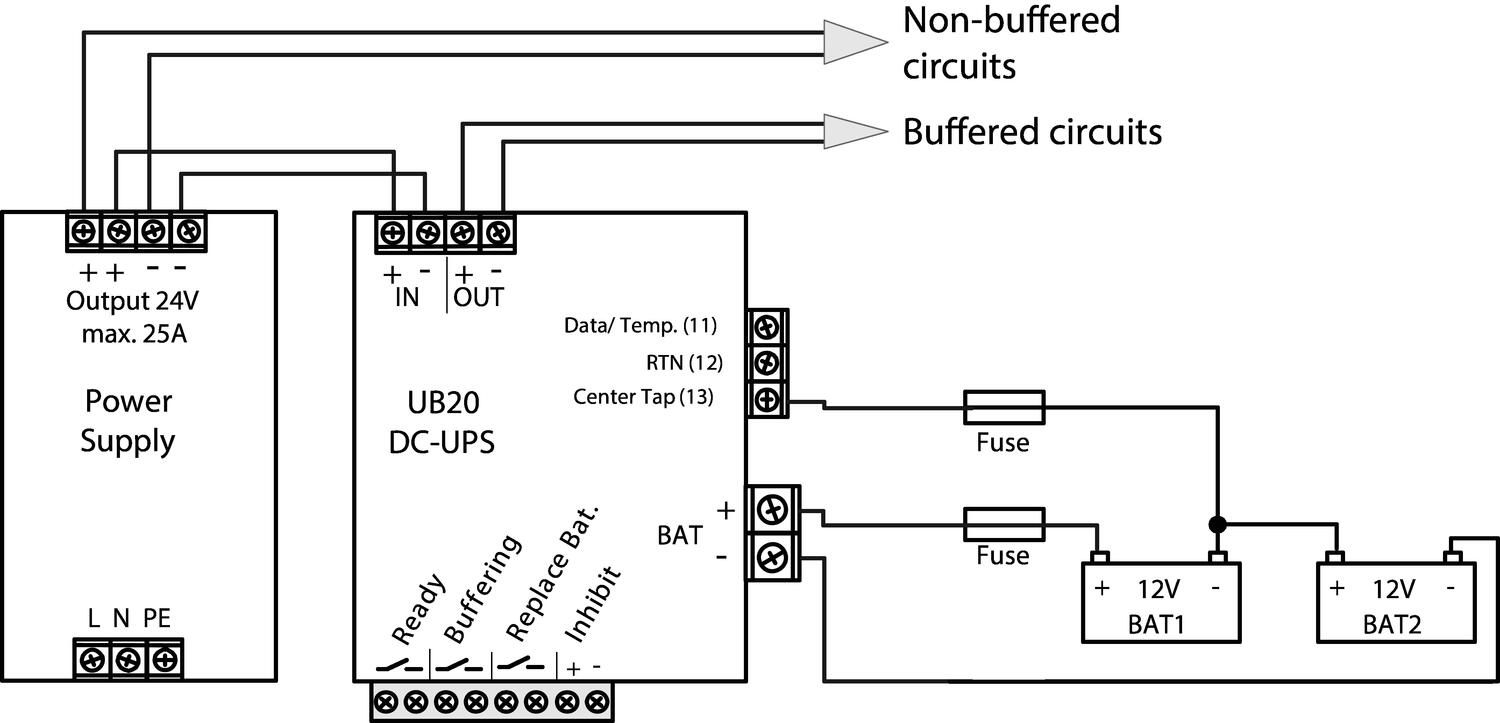

Systém s DC-UPS se skládá ze zdroje 24 V ss a řídící jednotky s dvojicí baterií 12 V (není součástí jednotky). Řídící jednotka k zálohování využívá dvě sériově zapojené baterie 12 V, při zálohování zajišťuje konstantní výstupní napětí, při obnovení vstupního napětí optimální dobíjení obou baterií. Pomocí reléových výstupů signalizuje připravenost k zálohování (režim stand-by), samotný režim zálohování a díky pravidelnému testování baterie také doporučení její výměny. Otočným přepínačem lze nastavit čas zálohování - vhodně zvolený čas zálohování významně šetří kapacitu baterie. Jednotka baterii chrání též při zkratu na výstupu - výstup se odpojuje v režimu HiccupPLUS.
|
Jednotka disponuje výkonovou rezervou (max. 4 s), v případě zkratu během režimu stand-by generuje vysoký zkratový proud napomáhající sekundárním jistícím prvkům k rychlé aktivaci. Jako jistící prvek lze též použít nastavitelnou nadproudovou ochranu. K externímu přerušení zálohování slouží vstup Inhibit. Vstup a výstup jednotky jsou galvanicky oddělené.
