PULS

Napájecí zdroje XT40.241, XT40.242

Série XT40.241, XT40.242

Série napájecích zdrojů DIMENSION X je efektivní, spolehlivá a kompaktní. Používají kvalitní kondenzátory a má snížený počet součástek. Udržují stabilní sekundární obvody a poskytují optimální provoz. Jsou ideální pro aplikace s motory nebo solenoidy. Mají rezervu výkonu a poskytují ochranu pro zdroj i zařízení.
  • Napájecí napětí 3x 360-440 (XT40.241)/ 3x 432-528 V st (XT40.242)
  • Výkonová rezerva 25 % (po dobu 15 s)
  • Účinnost 95,5 %
  • Šířka jen 96 mm
  • Záruka 3 roky
Prumyslový napájecí zdroj XT40.242

XT40.242 - Pulsní zdroj 24Vss/40A

Vybraná varianta

Varianty produkty

Vybraná varianta

Specifikace

Vstupní parametry

Vstupní napětí DC 400 V
Vstupní napětí AC min. 360 V AC
Vstupní napětí AC max. 440 V AC
Náběhový proud při 400 V AC typický 4 A
Počet fází 3
Účiník při 400 V AC, plná zátěž, typická hodnota 0,93

Výstupní parametry

Výstupní napětí min. 24 V DC
Výstupní napětí 24 V DC
Výstupní napětí max. 24 V DC
Výkon 960 W
Výstupní proud 40 A

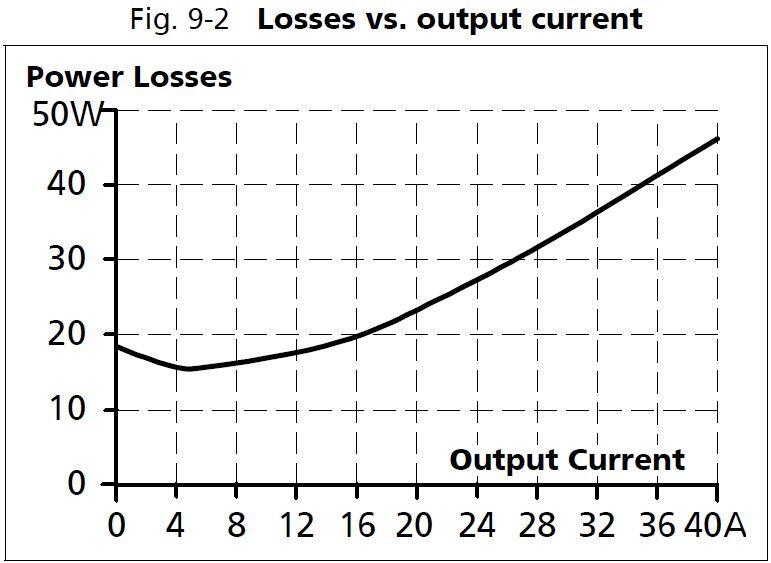

Úcinnost / Životnost / MTBF

MTBF (IEC 61709) 230 V AC, při max.í zátěži, 40 °C 529000 h
Životnost pro 400 V AC, při plné zátěži a +40 °C 51000 h

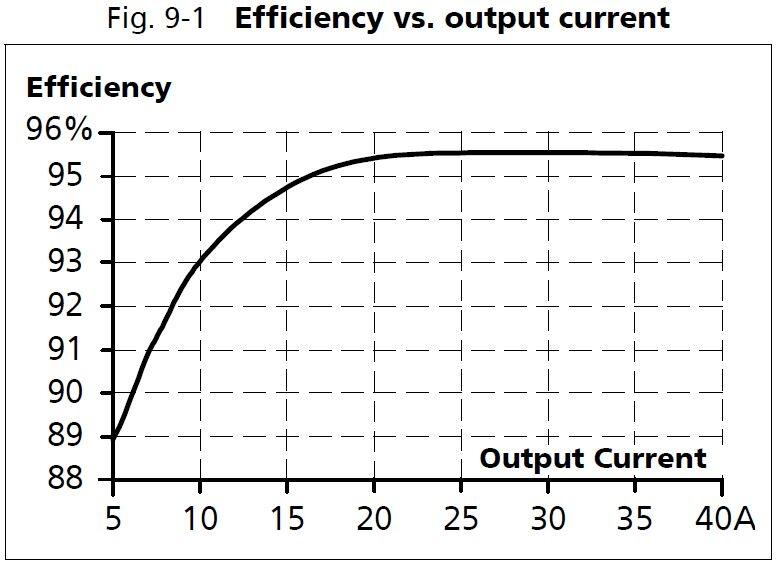

Účinnost při 400 V DC při plné zátěži 95,5 %

Rozmery a hmotnost

Hmotnost 1,4 kg
Hloubka 159 mm

*Invisible Heading*

Šířka 96 mm
Výška 124 mm

Ostatní parametry

Třída krytí IP20
Zvlnění (max.) 200 mV pp
Doba náběhu při 400 V AC, plná zátěž. typická hodnota 2 ms
Spotřeba při 400 V AC 1,65 A

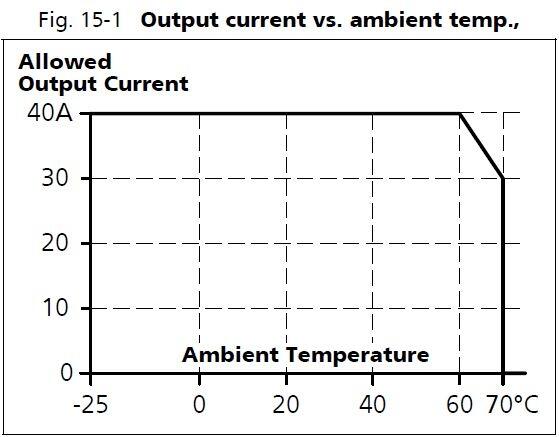

Omezení výkonu od +60 °C do + 70 °C 24 W/°C
Min. teplota bez omezení výstupního výkonu -25 °C
Série Dimension X
Frekvence napájení 50-60 ±6 %
Shoda s normami CB, CE, CSA, UL
Max. teplota bez omezení výstupního výkonu 60 °C
Kryt Hliník
Type Power Supply AC-DC
Aktivní kompenzace účiníku (PFC) Ano

Popis produktu

Zdroje řady DIMENSION X jsou technologickou špičkou mezi zdroji: díky velmi kvalitním kondenzátorům, snížení počtu součástek a jejich topologii výrobce docílil vysoké účinnosti zdrojů (95,5 %), dlouhé životnosti, spolehlivosti a velmi malých rozměrů. Zdroj má minimální nárazový proud a je opatřen aktivním filtrem přechodových jevů, sekundární obvody tak nejsou ovlivněny přechodovými jevy na vstupní části. Výstupní napětí je stabilní v určitém rozsahu vstupního napětí, mimo tento rozsah výstupní napětí klesá/ vzrůstá v závislosti na vstupním napětí (viz graf). Typickou oblastí použití zdroje jsou aplikace s motory, solenoidy a dalšími zátěžemi nevyžadujícími přesné nastavení výstupního napětí.

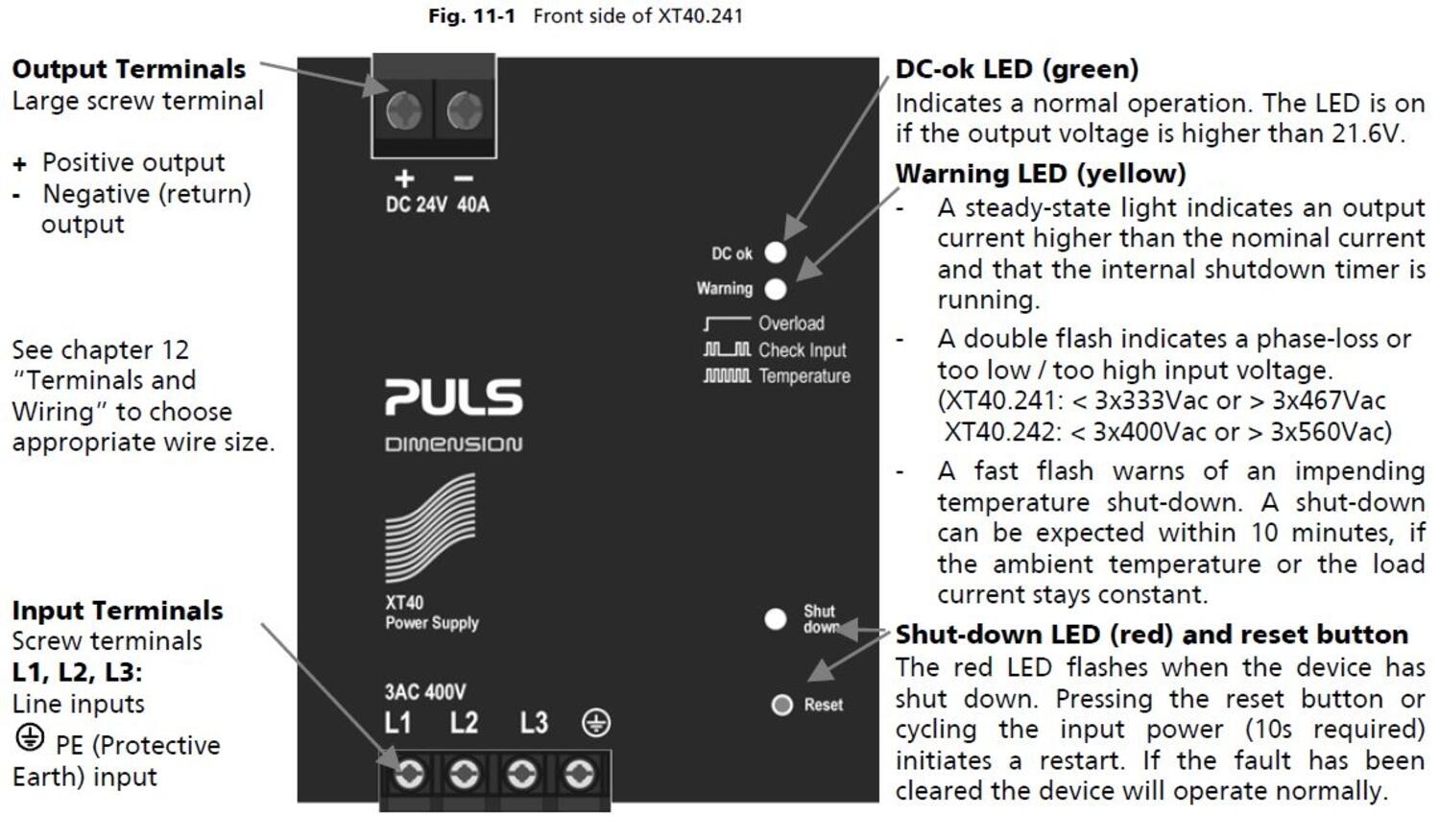

Zdroj má výkonovou rezervu 25% (po dobu 15 s), není tedy nutné předimenzovávat zdroj kvůli zátěžím s vyššími rozběhovými nebo krátkodobými špičkovými proudy. Vysoký zkratový proud (180 A po dobu 100 ms) umožňuje rychlou aktivaci jistícího prvku, jako jistící prvek může být použita též nastavitelná proudová ochrana LOCC-Box (viz příslušnou sekci). Pokud zkrat trvá déle než 100 ms, zdroj se automaticky vypne. Poté je nutné buď zdroj zresetovat na čelní straně, nebo odpojit a znovu připojit napájecí napětí.

Technické parametry



XT40.241
3 x 400 V st

XT40.242
3x 480 V st


Vstup



Vstupní napětí
(pro U
výst= 24, 1 V ss)

3x 360-440 V st

3x 432-528 V st

Povolený rozsah
vstupního napětí
(U
výst≠ 24,1 V ss, viz graf)

3x 300-360,
3x 440-475 V st

3x 360-432,
3x 528-565 V st

Doporučené jištění
vstupu

min. 6 A B nebo 3 A C

Frekvence sítě

50-60 Hz ±6 %

Vstupní proud

3 x 1,65 A
(400 V st)

3 x 1,4 A
(480 V st)

Účiník

0,93 (400 V st)

0,93 (480 V st)

Max. špičkový
vstupní proud

4 A

Překlenutí
krátkodobého
výpadku v síti
(I
NOM, 400 / 480 V st)

1.8 ms

PFC (EN61000-3-2)

aktivní filtr


Výstup



Výstupní napětí

24,1 V ss

Povolená odchylka
U
výst
při změně zátěže
(0 A -> I
nom-> 0 A)

<800 mV

Povolená odchylka
U
VÝST
při změně Uvst
U
vst min - Uvst max)

±2 %

Zvlnění

1500 mVpp

Výstupní proud
(24,1 V ss)

40 A (960 W)

Výstupní proud
při výkonové rezervě
(po dobu 15 s, 24,1 V ss)

50 A (1200 W)

Max. zkratový
(po dobu 0,1 s)

180 A

Učinnost

95,5 % (400 V st)

95,5 % (480 V st)

Provozní teplota

-25 °C až +70 °C (od +60 °C korekce zátěže 24 W/°C)

Sériové / paralelní
zapojení

ano / ne

Třída krytí

IP20

Rozměry

96x124x157 mm

Hmotnost

870 g

Připojení vstupu

šroubové svorky,
max. průřez pevného vodiče 6 mm²,
lankového vodiče 4 mm²

Připojení výstupu

šroubové svorky,
max. průřez pevného vodiče 16 mm²,
lankového vodiče 10 mm²

Střední doba poruchy
(MTBF)
(IEC61709, I
nom,
U
vst nom, 40 °C)

529 000 hodin

Homologace

CE, UL 508 (USA), UL60950-1, CB-Scheme IEC 60950-1, EN 61558-2-17, EN/IEC 60204-1,
EN/IEC 61131-2, EN 50178, IEC 62103

EMC

EN 61000-3-2 (PFC), EN 61000-3-3, EN 61000-6-1, EN61000-6-2, EN 61000-6-3,
EN 61000-6-4, EN 55011/ EN 55022 class B

Třída bezpečnosti

SELV IEC/EN 60950-1, PELV EN 60204-1, EN 50178, IEC 60364-4-41, IEC 62103

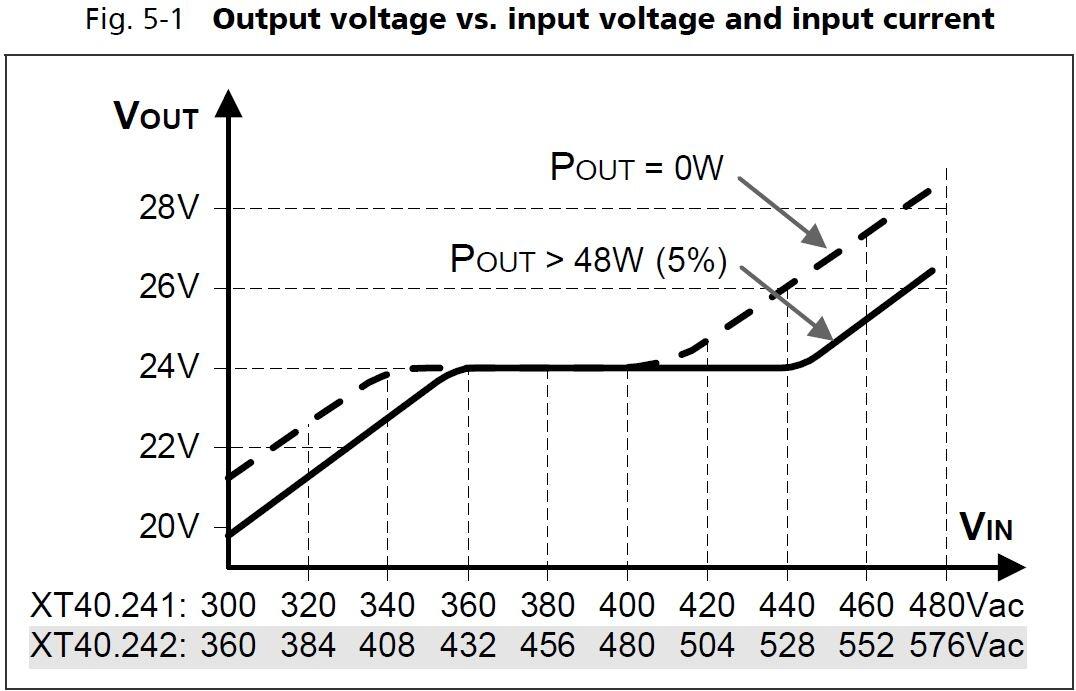

Rozsah vstupního napětí/regulace XT40.241

XT40 regulation

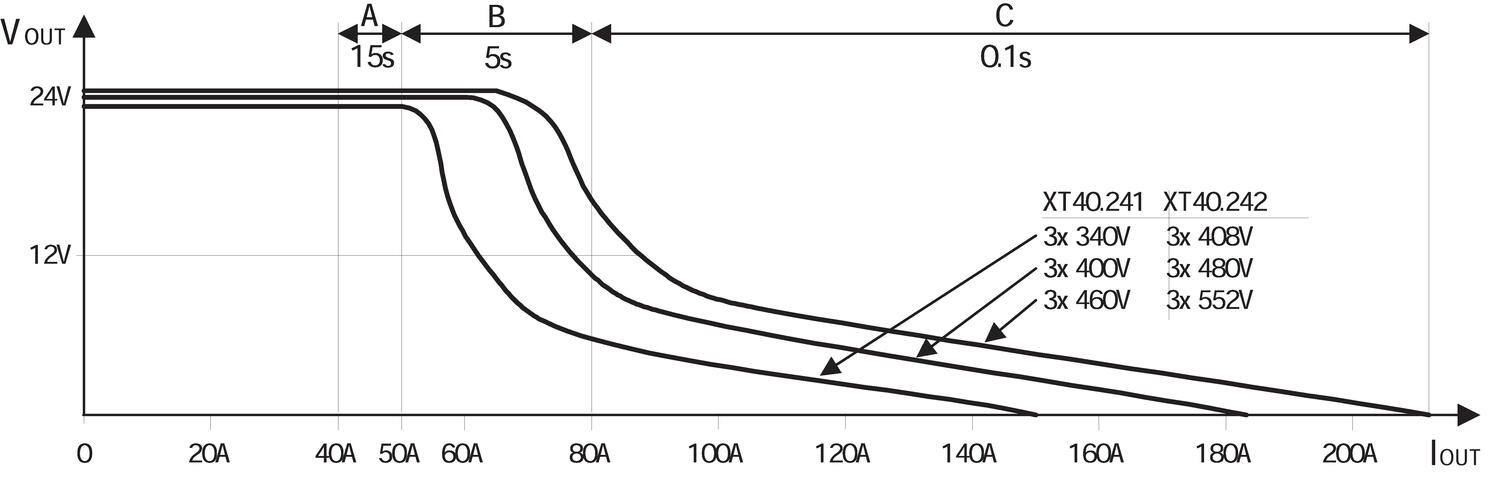

Výstupní charakteristiky

xt40 output 24V.



Rozměry

269209_536.tif

269212_536.tif

Doporučujeme zachovat nad zdrojem 40 mm a pod ním 20 mm volného prostoru.

Pokud jsou přilehlá zařízení zdrojem tepla, doporučujeme zachovat 15 mm volného prostoru i po stranách zdroje.

Objednací informace

Objednací čísla

Popis

Výstupní parametry

XT40.241

Pulzní zdroj

24 V ss/ 40 A

XT40.242



Příslušenství

Příbuzné produkty

Objednací číslo Vstupní napětí DC Vstupní napětí AC min. Vstupní napětí AC max. Spotřeba při 400 V AC Cena
400 V
360 V AC
440 V AC
1,65 A
480 V
432 V AC
528 V AC
1,4 A
