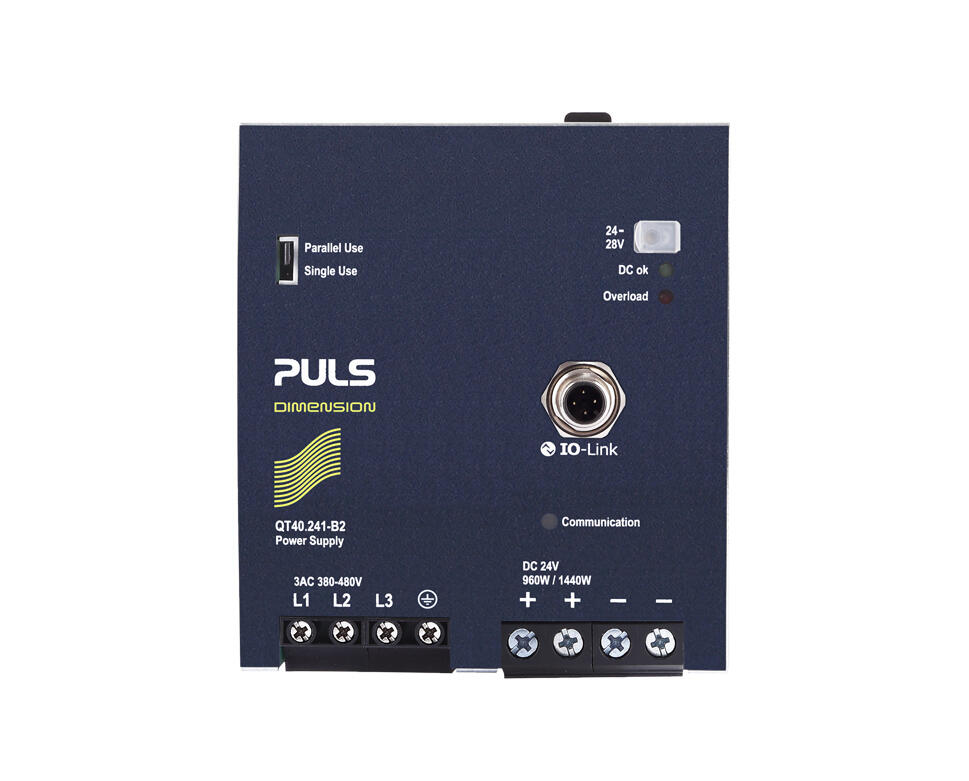

PULS
Vstupní parametry |
|
---|---|
Rozsah vstupního napětí | Wide-range |
Vstupní napětí DC | 380-480 V |
Vstupní napětí AC min. | 323 V AC |
Vstupní napětí AC max. | 576 V AC |
Náběhový proud při 400 V AC typický | 5 A |
Počet fází | 3 |
Účiník při 400 V AC, plná zátěž, typická hodnota | 0,88 |
Výstupní parametry |
|
Výstupní napětí min. | 24 V DC |
Výstupní napětí | 24 V DC |
Výstupní napětí max. | 28 V DC |
Výkon | 960 W |
Výstupní proud | 40 A |
Úcinnost / Životnost / MTBF |
|
MTBF (IEC 61709) 230 V AC, při max.í zátěži, 40 °C | 375000 h |
Životnost pro 400 V AC, při plné zátěži a +40 °C | 69000 h |

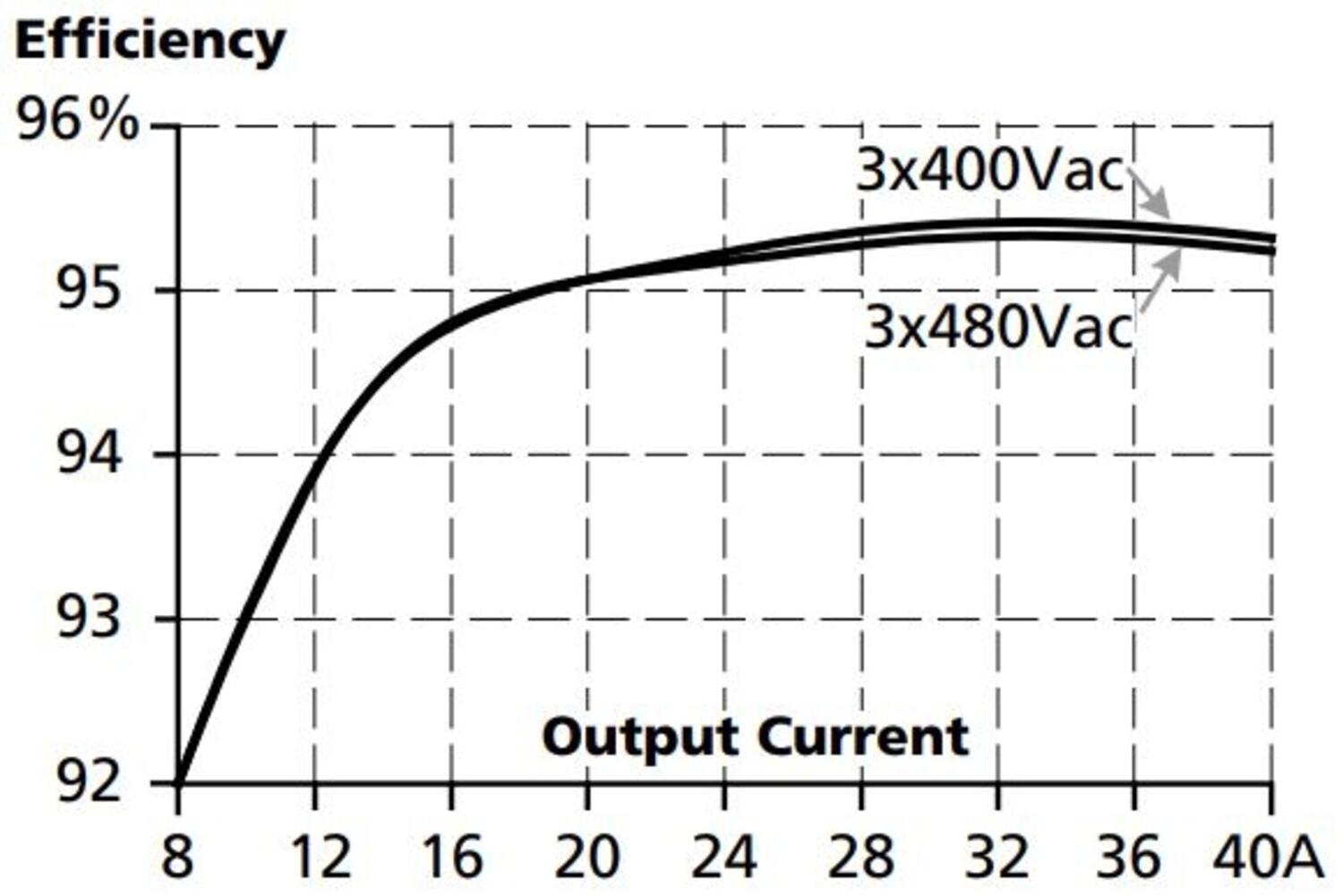

Účinnost při 400 V DC při plné zátěži | 95,3 % |
Účinnost při 400 V DC (typická) | 94,7 % |

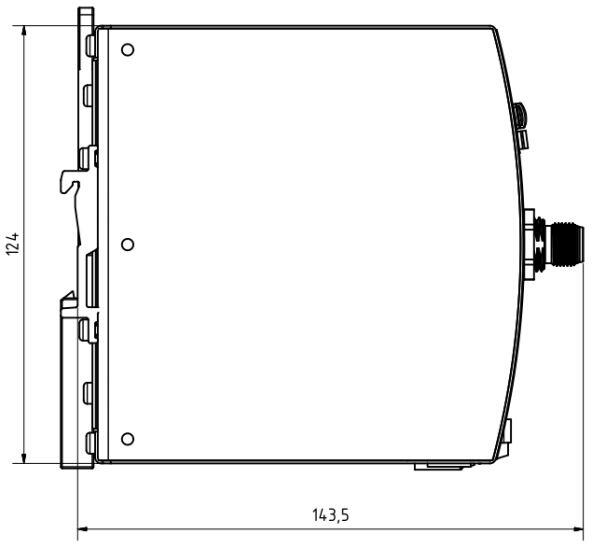

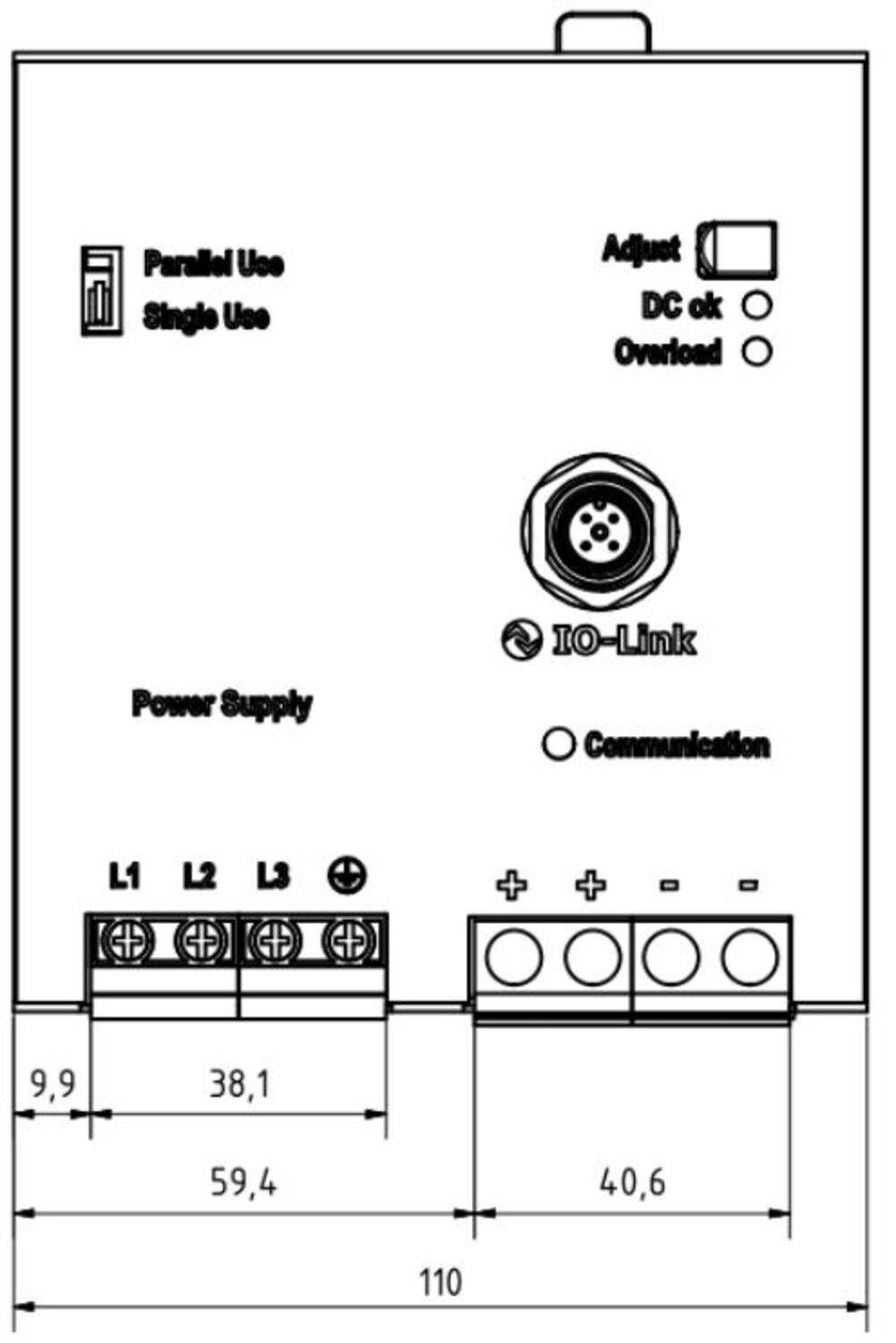

Rozmery a hmotnost |
|
Hmotnost | 1,5 kg |
Hloubka | 127 mm |
*Invisible Heading* |
|
---|---|
Šířka | 110 mm |
Výška | 124 mm |
Ostatní parametry |
|
Třída krytí | IP20 |
Zvlnění (max.) | 100 mV pp |
Doba náběhu při 400 V AC, plná zátěž. typická hodnota | 25 ms |
Spotřeba při 400 V AC | 1,65 A |

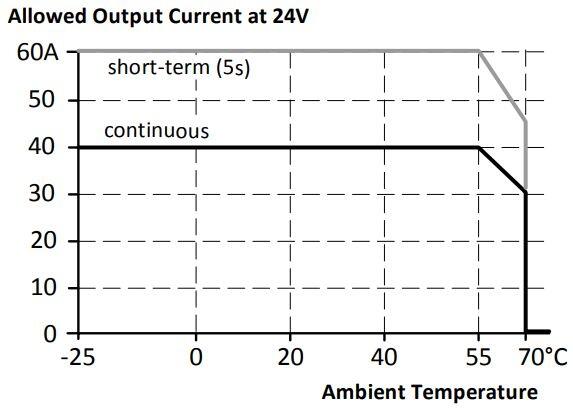

Omezení výkonu od +60 °C do + 70 °C | 20 W/°C |
Svorka | Zašroubovat |
Min. teplota bez omezení výstupního výkonu | -25 °C |
Série | Dimension Q |
Frekvence napájení | 50-60 ±6 % |
Shoda s normami | CE |
Max. teplota bez omezení výstupního výkonu | 55 °C |
Kryt | Hliník |
Type Power Supply | AC-DC |
Aktivní kompenzace účiníku (PFC) | Ano |

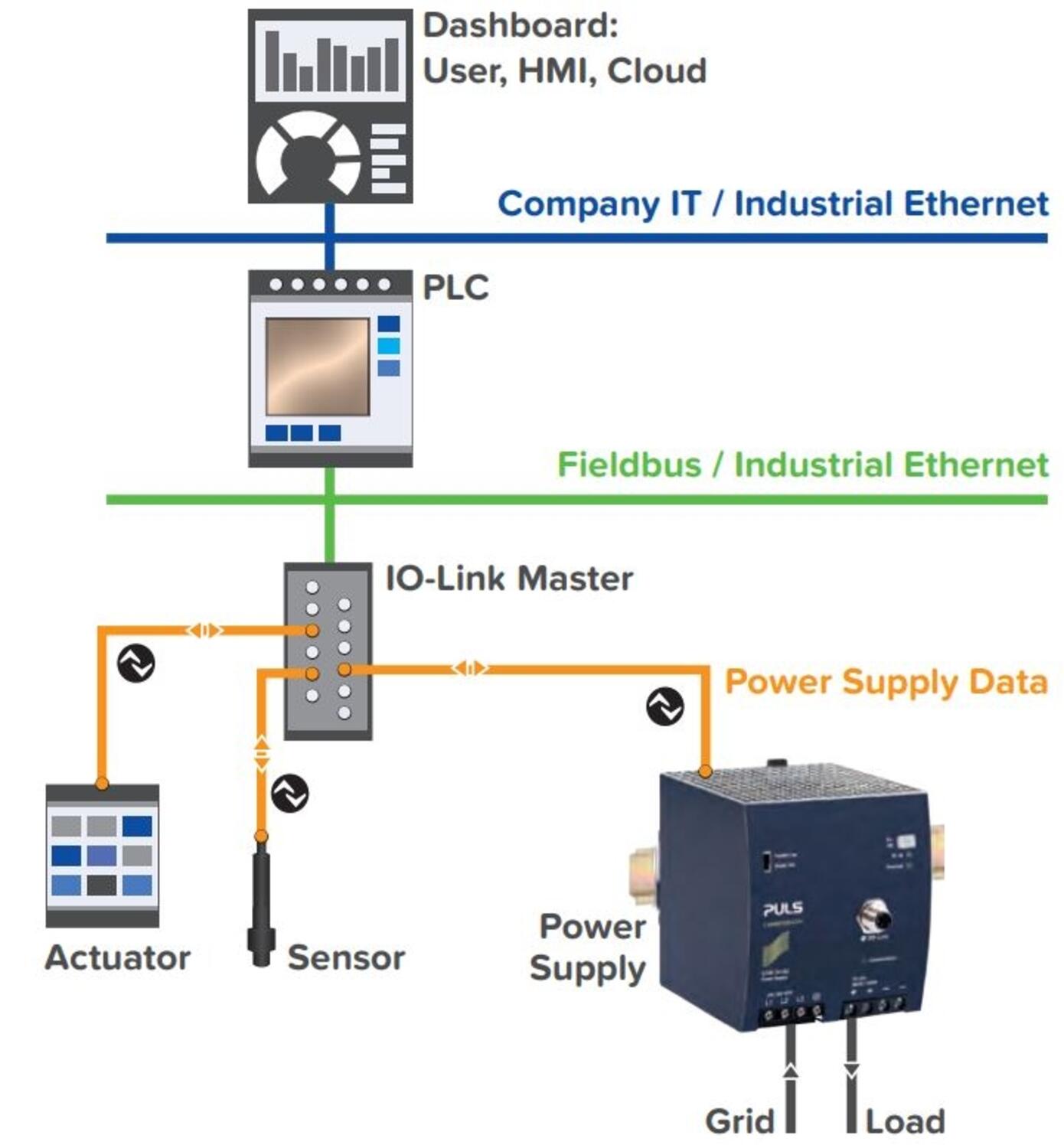

Pomocí sběrnice IO-Link lze sledovat všechny důležité parametry zdroje a přenášet je do řídicího systému, kde jsou vyhodnocovány, centrála tak může průběžně sledovat stav a diagnostiku systému.

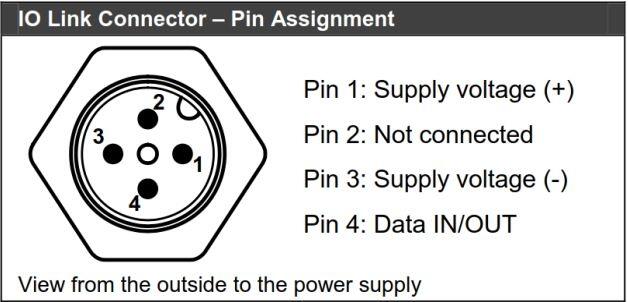

Připojení IO-Link je zajištěno pomocí jednoduchého 3 žilového nestíněného kabelu a konektoru M12. Přínosem tohoto řešení je jednoduchá instalace, nízké pořizovací a provozní náklady.
Výhody komunikace :
- Základní informace o napájecím zdroji – typ, sériové číslo, verze firmware
- Provozní data např. výstupní a vstupní napětí, výstupní a vstupní proud, teplota, aktuální úroveň zatížení
- Poplachová hlášení – např. přetížení, nadměrná teplota
- Diagnostické informace, např. překročení limitů pro vstupní napětí, doba provozu, přetížení, výpadky, aktivace výkonové rezervy, překročení provozní teploty
Prostřednictvím ukazatele životního cyklu poskytuje napájecí zdroj navíc informaci o své dosažené a zbývající životnosti.

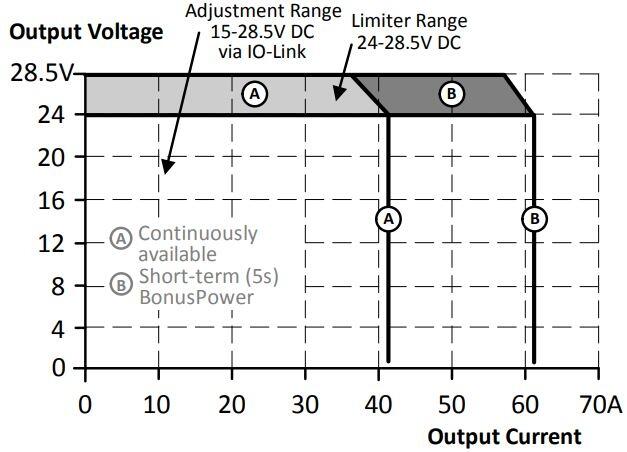

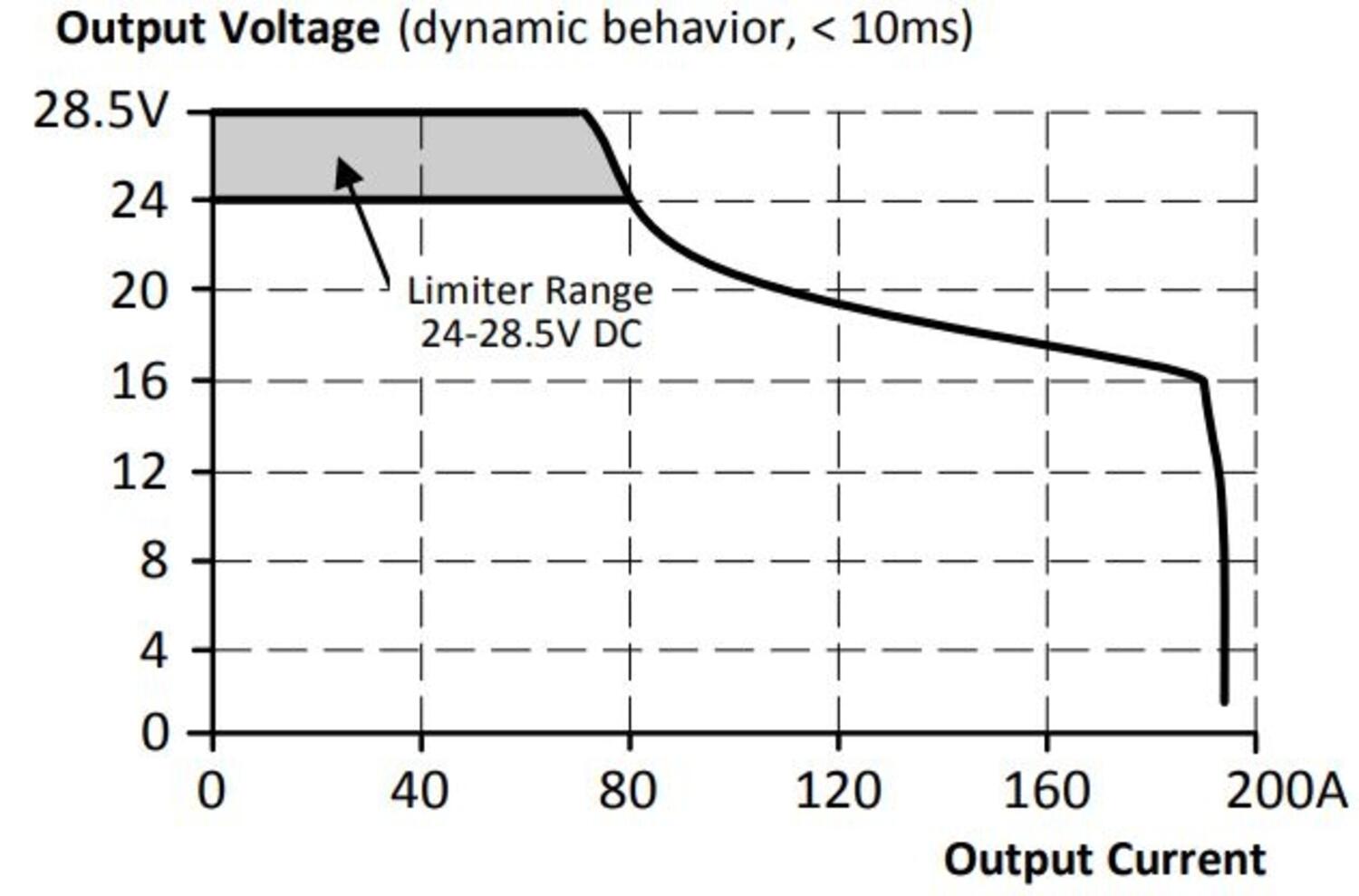

Řada DIMENSION Q je technologickou špičkou mezi zdroji: díky velmi kvalitním kondenzátorům, snížení počtu součástek a jejich topologii výrobce docílil vysoké účinnosti zdrojů (okolo 95 %), dlouhé životnosti, spolehlivosti a velmi malých rozměrů. Zdroje splňují normu SEMI F47, jsou tedy po dobu 200 ms schopny dodávat jmenovité výstupní napětí i při poklesu napájecího napětí na 280 V st. Zdroje řady DIMENSION Q jsou chráněny proti nárazovým proudům aktivní ochranou, účinnou (na rozdíl od obvyklých NTC termistorů) i v případě již zahřátého zdroje. Díky aktivnímu PFC zdroje vnáší do sítě nižší úrovně vyšších harmonických a splňují normu EN61000-3-2. Zdroje mají výkonovou rezervu, která umožňuje při stálém výstupním napětí zvýšit po dobu 4 s výstupní výkon o 50 %. Není tedy nutné předimenzovávat zdroj kvůli zátěžím s vyššími rozběhovými nebo krátkodobými špičkovými proudy. Výkonová rezerva je časově řízena, zdroji při přetížení či zkratu nehrozí žádné riziko. Při zkratu se zdroj oproti většině jiných zdrojů nesnaží dodávat výstupní výkon opakovaným spínáním (tzv hiccup mód), nýbrž využije své výkonové rezervy k vysokému výstupnímu proudu. Tento proud, typicky 2,5 násobek jmenovitého proudu, stačí k velmi rychlé aktivaci sekundárního jističe či pojistky, odpadá tak obvyklá dlouhá prodleva (v řádech minut či hodin) nutná k přerušení výstupního obvodu. Zdroj tedy kromě své vlastní ochrany umožní okamžité odpojení postižené větve rozvodu a zamezí přetěžování kabelů. Jako jistící prvek může být použita též nastavitelná proudová ochrana LOCC-Box (viz příslušnou sekci).
