Napájecí zdroje ML30.102, ML50.102

Série ML30.102, ML50.102

Řada MiniLine je ideální volbou pro ty, kteří hledají zdroje s malými rozměry, širokou škálou výstupních napětí a příznivou cenou. Díky malým výkonovým ztrátám udržuje nízkou teplotu a má delší životnost. Navíc, díky svým malým rozměrům, je možné je umístit prakticky kamkoliv v rozvaděči. K zdrojům řady MiniLine je také dodávána příchytká suplující DIN-lištu, což usnadňuje jejich instalaci. Vyberte si z naší nabídky zdroj, který splní vaše požadavky a ušetří vám peníze.
  • Napájecí napětí AC 85-264 V / DC 85-375 V
  • Výstup DC 12V / 3A nebo 4,2A
  • Vysoká účinnost, malé rozměry, pružinové svorky
  • Mini Line série
  • Záruka 3 roky
Prumyslový napájecí zdroj ML30.106

ML30.106 - Pulsní zdroj µ12Vss/2A serie M

Prumyslový napájecí zdroj ML30.101

ML30.101 - Pulsní zdroj 5Vss/5A serie Min

Prumyslový napájecí zdroj ML70.100

ML50.105 - Pulsní zdroj 48Vss/1,05A

Prumyslový napájecí zdroj ML95.100

ML100.102 - Pulsní zdroj 12Vss/7,5A

Prumyslový napájecí zdroj ML100.105

ML100.105 - Pulzní zdroj 48-56 Vss/2,1A

Vybraná varianta

Varianty produkty
PULS_2016.eps

Uložit jako pdf

Technická data / Dokumenty

Popis produktu

Příslušenství a související produkty

Vybraná varianta

Specifikace

Vstupní parametry
Rozsah vstupního napětí Wide-range
Vstupní napětí DC 100-240 V
Vstupní napětí AC min. 85 V AC
Vstupní napětí DC max. 370 V DC
Vstupní napětí AC 110-300 V
Vstupní napětí AC max. 264 V AC
Počet fází 1
Náběhový proud při 230 V AC typický 35 A
Náběhový proud při 120 V AC typický 17 A
Účiník při 120 V AC, plná zátěž, typická hodnota 0,51
Účiník při 230 V AC, plná zátěž, typická hodnota 0,44
Vstupní napětí DC min. 85 V DC

Výstupní parametry
Výstupní napětí min. 5 V DC
Výstupní napětí 5 V DC
Výstupní napětí max. 5,5 V DC
Výkon 25 W
Výstupní proud 5 A

Úcinnost / Životnost / MTBF
MTBF (IEC 61709) 230 V AC, při max. zátěži, 40 °C 1963000 h
Účinnost při 230 V DC při plné zátěži 80 %

Rozmery a hmotnost
Hmotnost 0,24 kg

*Invisible Heading*
Hloubka 91 mm
Šířka 45 mm
Výška 75 mm

Ostatní parametry
Třída krytí IP20
Spotřeba při 120 V AC 0,6 A
Zvlnění (max.) 50 mV pp
Omezení výkonu od +60 °C do + 70 °C 0,5 W/°C
Svorka Pružina
Min. teplota bez omezení výstupního výkonu -10 °C
Doba náběhu při 230 V AC, plná zátěž. typická hodnota 22 ms
Série Miniline
Doba náběhu při 120 V AC, plná zátěž. typická hodnota 170 ms
Spotřeba při 230 V AC 0,35 A
Frekvence napájení 50-60 ±6 %
Shoda s normami CB, CE, CSA, GL, NEC Class 2, UL
Max. teplota bez omezení výstupního výkonu 60 °C
Kryt ABS-plast
Type Power Supply AC-DC

Ke stažení

Rozměry a připojení

Nákresy

Popis produktu

Řada MiniLine představuje zdroje, které se vyznačují malými rozměry, širokou škálou výstupních napětí a příznivou cenou. Důsledkem malých výkonových ztrát je nízká teplota v rozvaděči a delší životnost zařízení. Jelikož se vzhledem k malým rozměrům zdrojů předpokládají různá umístění v rozvaděči, je ke zdrojům řady MiniLine dodávána příchytka suplující DIN-lištu.

Technické parametry



ML30.102 (2.5 A)

ML50.102 (4.2 A)

Vstup





Vstupní střídavé napětí

85-264 V st

85-264 V st

Vstupní stejnosměrné napětí

85-375 V ss

85-375 V ss

Frekvence sítě

47-63 Hz

47-63 Hz

Vstupní proud (100/ 230 V st)

<0.6 A/ <0.25 A

<1 A/ <0.6 A

Překlenutí krátkodobého výpadku v síti
(230 V st, Inom)

170 ms

170 ms

Výstup





Výstupní napětí, nastavitelné

10-12 V ss

12-15 V ss

Povolená odchylka*

±2.5 %

±3 %

Zvlnění

<10 mVpp

<100 mVpp

Účinnost

84 %

89 %

Výstupní proud při 12 V ss

2.5 A (30 W)

4.2 A (50 W)

Přetížení

>1,5 Inom

Zapojení

pružinové svorky

Max. průměr kabelu

2.5 mm²

Provozní teplota**

-10 °C ... +60 °C**

Třída krytí

IP20

Střední doba poruchy (MTBF)
(Siemens standard SN 29500)
* Vztahuje se na celý rozsah vstupního napětí
a Inom
** Do 70 ° C s omezenou proudovou zátěží

2 507 000 / 2 365 000 h

Homologace

UL 508 Listed, UL 60950, CB-Scheme

EMC

EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4.
FCC Part 15 Class B. EN55011/EN55022 Class B

Třída bezpečnosti

EN 61558-2-17 (not ML50.102)EN61131-2, EN60204-1, EN50178

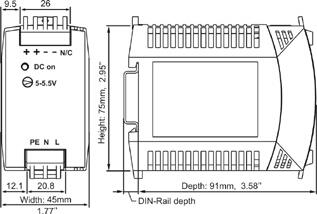

Rozměry

Drawing to ML30.102

Doporučujeme zachovat nad i pod zdrojem volný prostor 25 mm pro zajištění optimálního chlazení

Objednací informace

Objednací čísla

Popis

Výstupní parametry

E-kód

ML30.102

Pulzní zdroj

10-12 V ss/ 2.5 A



ML50.102

12-15 V ss/ 4 A



Příslušenství
