DC-DC konvertor QTD20.241

QTD20.241

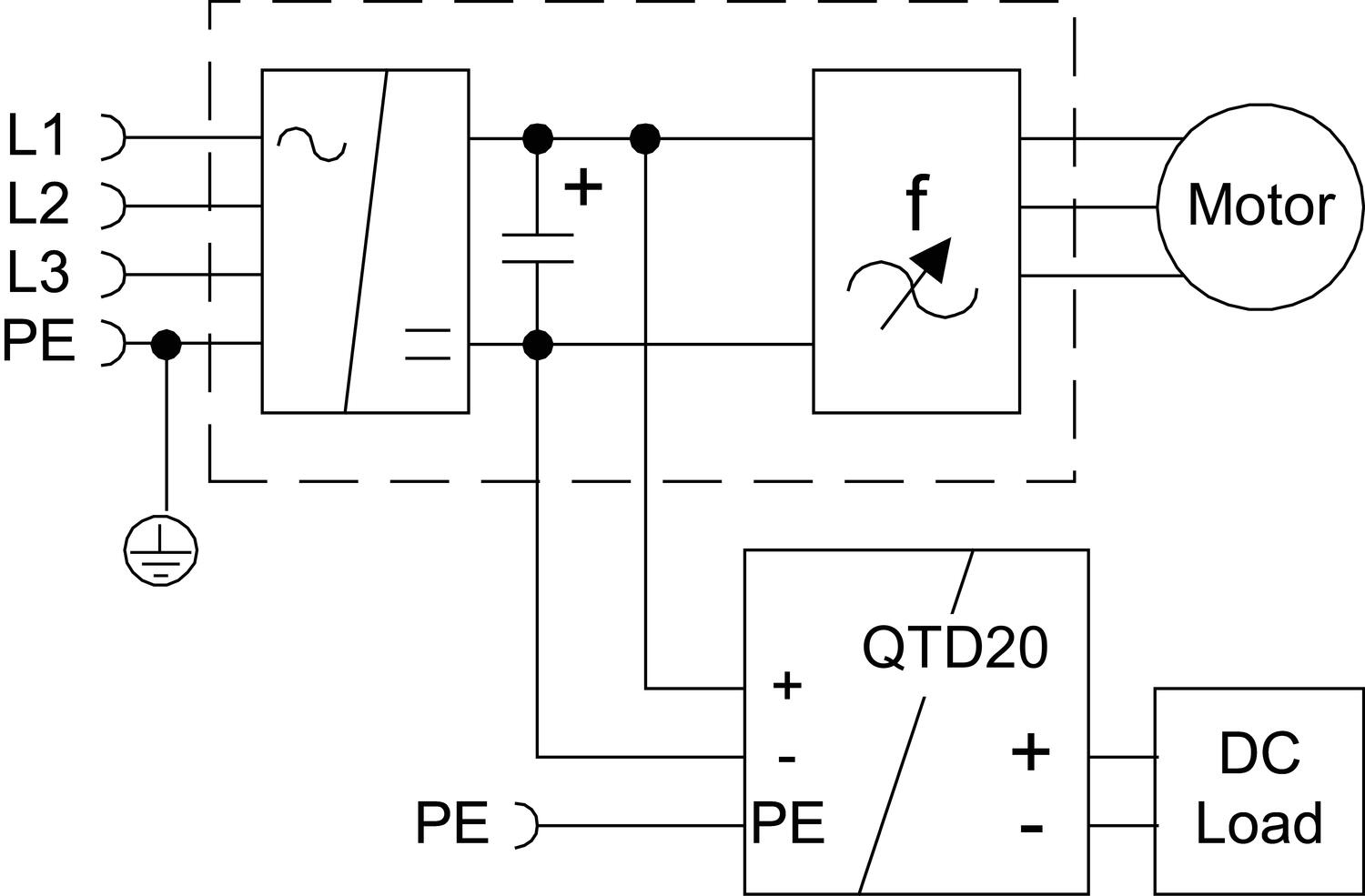

Vstup

Vstupní napětí

600 V ss +40 % / -25 % (480-840 V ss)

Povolený rozsah vstupního napětí
(U_VÝST= 24 V ss;
I_VÝST= I_NOMpo dobu < 60 s ;
I_VÝST< I_NOMpo dobu > 60 s)

360-480 V ss, 840-900 V ss

Maximální vstupní napětí

1000 V ss (při U_nap> 900 V ss konvertor vypne,
zap. možné po poklesu U_nap< 850 V ss)

Maximální napětí
mezi vstupem a PE

600 V_ef

Hystereze

- úroveň U_nap
pro sepnutí konvertoru

450 V ss

- úroveň U_nap
pro vypnutí konvertoru

325 V ss

Max. možné zvlnění na vstupu

50 V_pp

Vstupní proud
(600 V ss, 24 V ss, I_nom)

0,85 A

Max. špičkový vstupní proud
(600 V ss)

3 A (typ.1,5 A)

Překlenutí krátkodobého výpadku v síti
(I_nom, 660 V ss)

22 ms

Výstup

Výstupní napětí, nastavitelné

24-28 V ss

Povolená odchylka
U_výst
při změně zátěže
(0 A -> I_nom-> 0 A)

< 100 mV

Povolená odchylka U_VÝST při změně U_nap
(U_{nap min}->U_{nap max})

< 10 mV

Zvlnění

< 100 mV_pp

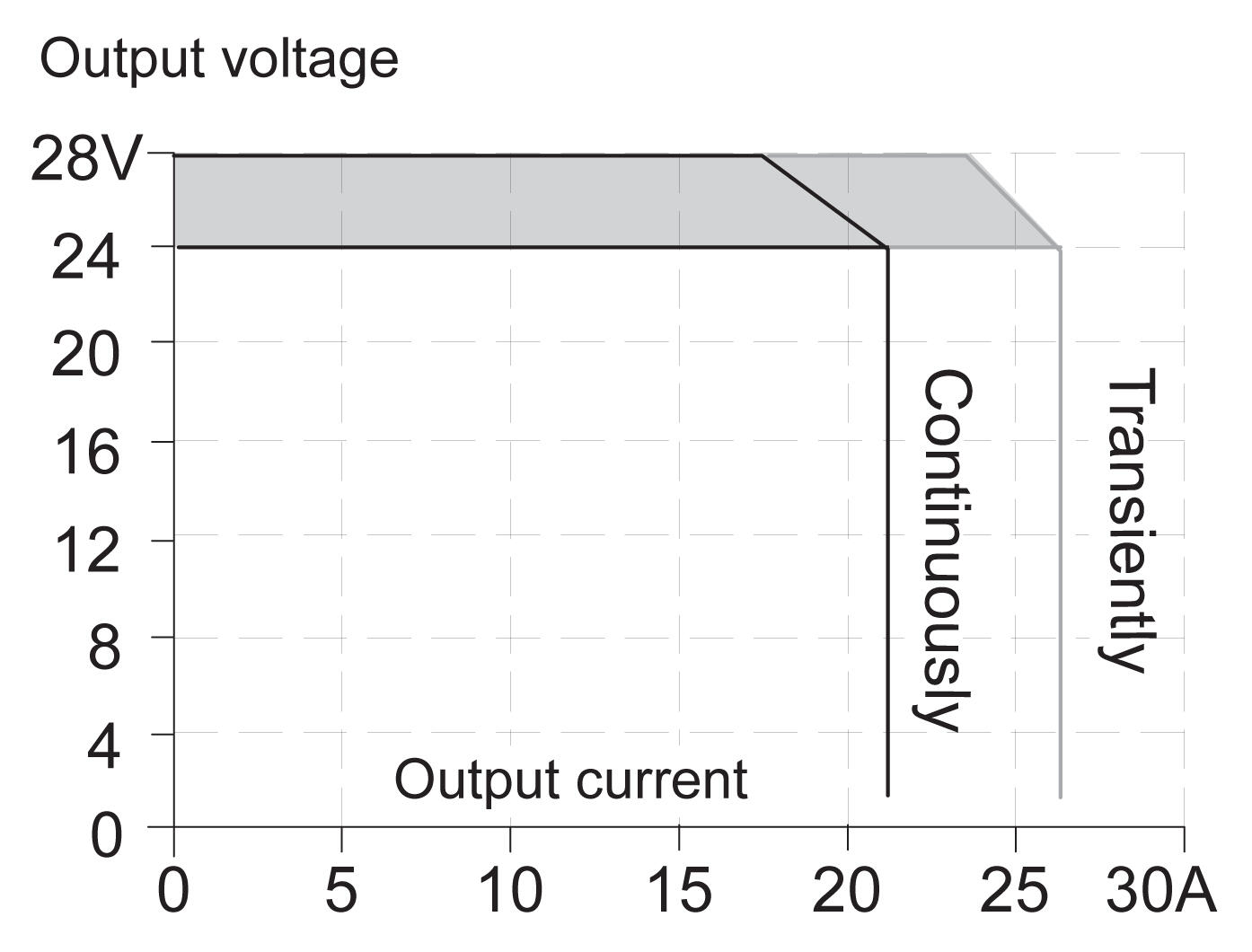

Výstupní proud INOM (24 V ss)

20 A (480 W)

Výstupní proud při výkonové rezervě
(po dobu 4 s, 24 V ss)

25 A (600 W)

Max. zkratový proud

23 A

Účinnost
(600 V ss, I_nom)

95 %

Provozní teplota

-25 °C až +70 °C
(od +60 °C korekce zátěže 12 W / °C)

Paralelní zapojení

možné
(při použití 3 a více konvertorů nutnost externího jištění )

Třída krytí

IP20

Hmotnost

890 g

Připojení

pružinové svorky,
max. průřez pevného vodiče 6 mm²,
lankového vodiče 4 mm²

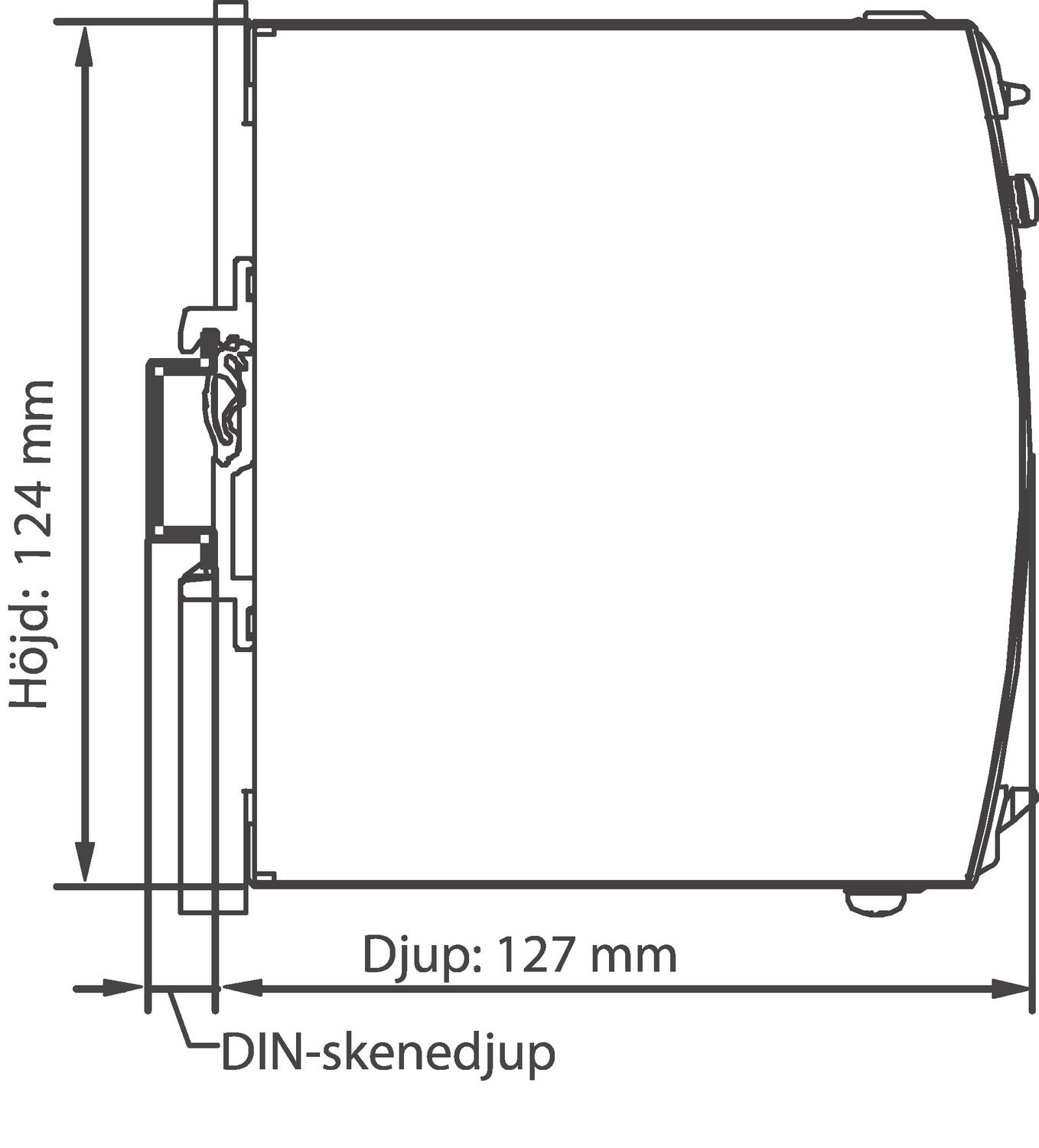

Rozměry

65 x 124 x 127 mm

Střední doba poruchy
(MTBF)
(IEC61709, I_nom, 600 V ss, 40 °C)

615 000 h

Signalizační reléový výstup DC OK
(spínací kontakt)

Rozepnutí kontaktu
- odchylka výstupního napětí

> 10 % od nastaveného U_výst

Max. zatížení kontaktu

30 V ss / 1 A (odporová zátěž)

Homologace

CE, UL 508 (USA), EN 61558-2-17, EN/IEC 60204-1, EN/IEC 61131-2,
EN 50178, IEC 62103, EN 61800-5

EMC

EN 61000-6-1, EN61000-6-2, EN 61000-6-3, EN 61000-6-4,
EN 55011/ EN 55022 class A

Třída bezpečnosti

SELV IEC/EN 60950-1, PELV EN 60204-1, EN 50178, IEC 60364-4-41, IEC 62103
