Příslušenství DIRIS A

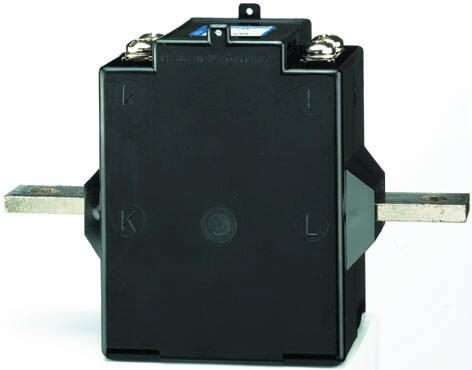

Transformátory s primární cívkou

TRB 60

TRB 70

TRB 135

Primární proud

Sekundární proud

Kód

Kód

Kód

5 A

5 A

192T 0505

192T 0521

10 A

5 A

192T 0510

192T 0522

15 A

5 A

192T 0515

192T 0523

20 A

5 A

192T 0520

192T 0524

25 A

5 A

192T 0525

192T 0603

30 A

5 A

192T 0530

192T 0607

40 A

5 A

192T 0540

192T 0604

50 A

5 A

192T 0605

60 A

5 A

192T 0606

75 A

5 A

192T 0608

100 A

5 A

192T 0610

Příslušenství

Úchyt na lištu DIN

192T 0002

192T 0005

Plombovatelný kryt

192T 0105

192T 0103

192T 0101

Převodníky k proudovým transformátorům

CEA-VApro TRB 60

CEA-VApro TRB 70

Napájení

Výstup

Kód

Kód

Autonapájení

0-20 mA / 0-10 VDC

192Y 0015

192Y 0025

230 VAC

0-20 mA / 0-10 VDC

192Y 0215

192Y 0225

24 VDC

0-20 mA / 0-10 VDC

192Y 0115

192Y 0125

CEA-VA4pro TRB 60

CEA-VApro TRB 70

Napájení

Výstup

Kód

Kód

230 VAC

4-20 mA / 0-10 VDC

192Y 0255

192Y 0265

24 VDC

4-20 mA / 0-10 VDC

192Y 0155

192Y 0165

Průvlekové transformátory

TCA 21

TCA 22

Primární proud

Sekundární proud

Kód

Kód

50 A

5 A

192T 2005

60 A

5 A

192T 2006

75 A

5 A

192T 2007

100 A

5 A

192T 2010

192T 2022

125 A

5 A

192T 2012

192T 2026

150 A

5 A

192T 2015

192T 2023

200 A

5 A

192T 2020

192T 2024

250 A

5 A

192T 2016

192T 2025

300 A

5 A

192T 2017

192T 2030

400 A

5 A

192T 2034

500 A

5 A

192T 2035

600 A

5 A

192T 2036

Příslušenství

Úchyt na lištu DIN

192T 0006

192T 0007

Plombovatelný kryt

ne

ne

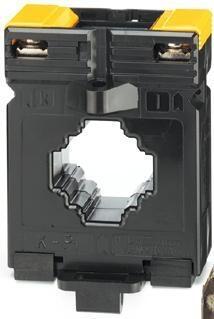

Průvlekové transformátory

TCB 17 - 20

TCB 26 - 30

TCB 28 - 30

TCB 26 - 40

TCB 32 - 40

Primární proud

Sekundární proud

Kód

Kód

Kód

Kód

Kód

50 A

5 A

192T 2305

192T 2405

192T 4005

60 A

5 A

192T 2106

192T 2306

192T 2406

192T 4006

75 A

5 A

192T 2107

192T 2307

192T 2407

192T 4007

100 A

5 A

192T 2110

192T 2310

192T 2410

192T 3210

192T 4010

125 A

5 A

192T 2112

192T 2312

192T 2412

192T 3212

192T 4012

150 A

5 A

192T 2115

192T 2315

192T 2415

192T 3215

192T 4015

200 A

5 A

192T 2120

192T 2320

192T 2420

192T 3220

192T 4020

250 A

5 A

192T 2125

192T 2325

192T 2425

192T 3225

192T 4025

300 A

5 A

192T 2130

192T 2330

192T 2430

192T 3230

192T 4030

400 A

5 A

192T 2140

192T 2340

192T 2440

192T 3240

192T 4040

500 A

5 A

192T 2350

192T 2450

192T 3250

192T 4050

600 A

5 A

192T 2360

192T 2460

192T 3260

192T 4060

750 A

5 A

192T 2375

192T 3275

192T 4075

800 A

5 A

192T 3280

192T 4080

1000 A

5 A

192T 4090

Příslušenství

Úchyt na lištu DIN

192T 0007

192T 0003

-

192T 0002

192T 0005

Plombovatelný kryt

-

192T 0105

-

192T 0105

192T 0103

Převodníky k proudovým transformátorům

CEA-VA
pro TCB 26 - 30

CEA-VA
pro TCB 26 - 40

CEA-VA
pro TCB 32 - 40

Napájení

Výstup

Kód

Kód

Kód

Autonapájení

0-20 mA / 0-10 VDC

192Y 0015

192Y 0015

192Y 0035

230 VAC

0-20 mA / 0-10 VDC

192Y 0215

192Y 0215

192Y 0235

24 VDC

0-20 mA / 0-10 VDC

192Y 0115

192Y 0115

192Y 0135

CEA-VA4
pro TCB 26 - 30

CEA-VA4
pro TCB 26 - 40

CEA-VA4
pro TCB 32 - 40

Napájení

Výstup

Kód

Kód

Kód

230 VAC

4-20 mA / 0-10 VDC

192Y 0255

192Y 0255

192Y 0275

24 VDC

4-20 mA / 0-10 VDC

192Y 0155

192Y 0155

192Y 0175

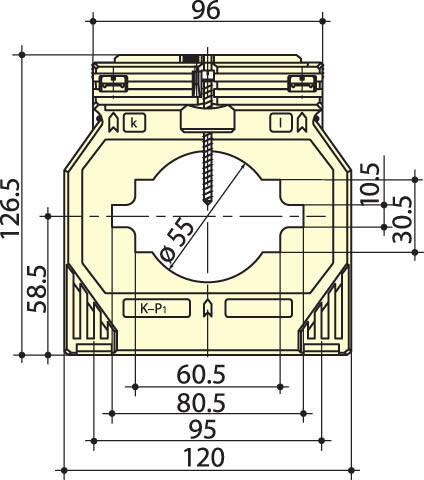

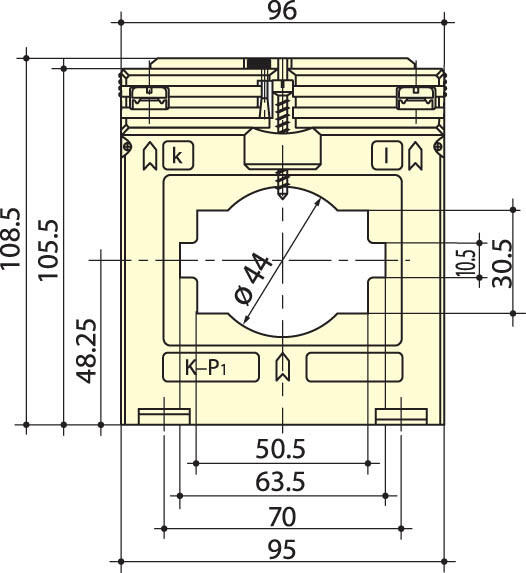

TCB 44 - 50

TCB 44 - 63

TCB 55 - 80

TCB 85 - 100

TCB 100 - 125

Primární proud

Sekundární proud

Kód

Kód

Kód

Kód

Kód

100 A

5 A

192T 5010

150 A

5 A

192T 5015

200 A

5 A

192T 5020

192T 6420

250 A

5 A

192T 5025

192T 6425

300 A

5 A

192T 5030

192T 6430

400 A

5 A

192T 5040

192T 6440

192T 8140

500 A

5 A

192T 5050

192T 6450

192T 8150

600 A

5 A

192T 5060

192T 6460

192T 8160

750 A

5 A

192T 5075

192T 6475

192T 8175

192T 9675

800 A

5 A

192T 5080

192T 6480

192T 8180

192T 9680

1000 A

5 A

192T 5090

192T 6490

192T 8190

192T 9690

192T 9590

1200 A

5 A

192T 5092

192T 6492

192T 8192

192T 9692

192T 9592

1250 A

5 A

192T 5095

192T 6493

192T 8193

192T 9693

192T 9593

1500 A

5 A

192T 6495

192T 8195

192T 9695

192T 9595

2000 A

5 A

192T 8196

192T 9696

192T 9596

2500 A

5 A

192T 9697

192T 9597

3000 A

5 A

192T 9698

192T 9598

4000 A

5 A

192T 9599

Příslušenství

Plombovatelný kryt

192T 0102

192T 0102

192T 0102

192T 0106

192T 0106

Převodníky k proudovým transformátorům

CEA-VA
pro TCB 44 - 63

CEA-VA
pro TCB 55 - 80

Napájení

Výstup

Kód

Kód

Autonapájení

0-20 mA / 0-10 VDC

192Y 0045

192Y 0045

230 VAC

0-20 mA / 0-10 VDC

192Y 0245

192Y 0245

24 VDC

0-20 mA / 0-10 VDC

192Y 0145

192Y 0145

CEA-VA4
pro TCB 44 - 63

CEA-VA4
pro TCB 55 - 80

Napájení

Výstup

Kód

Kód

230 VAC

4-20 mA / 0-10 VDC

192Y 0285

192Y 0285

24 VDC

4-20 mA / 0-10 VDC

192Y 0185

192Y 0185

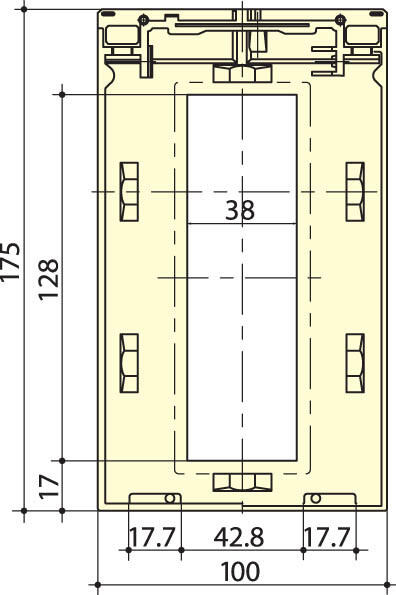

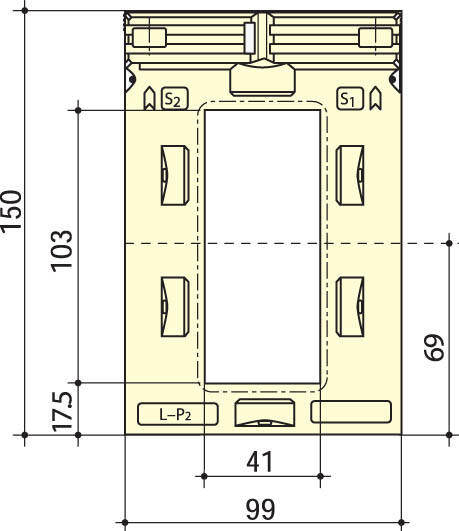

Průvlekové transformátory

TBA 60

TBA 100

TBA 103

TBA 127

Primární proud

Sekundární proud

Kód

Kód

Kód

Kód

200 A

5 A

192T 7020

250 A

5 A

192T 7025

300 A

5 A

192T 7030

400 A

5 A

192T 7040

192T 9340

192T 9740

500 A

5 A

192T 7050

192T 9350

192T 9750

600 A

5 A

192T 7060

192T 8060

192T 9360

192T 9760

750 A

5 A

192T 7075

192T 8075

192T 9375

192T 9775

800 A

5 A

192T 7080

192T 8080

192T 9380

192T 9780

1000 A

5 A

192T 7090

192T 8090

192T 9390

192T 9790

1200 A

5 A

192T 7092

192T 8092

192T 9392

192T 9792

1250 A

5 A

192T 7093

192T 8093

192T 9393

192T 9793

1500 A

5 A

192T 7095

192T 8095

192T 9395

192T 9795

2000 A

5 A

192T 7096

192T 8096

192T 9396

192T 9796

2500 A

5 A

192T 8097

192T 9797

3000 A

5 A

192T 8098

192T 9798⁽²⁾

4000 A

5 A

192T 8099⁽¹⁾

192T 9799⁽²⁾

(1) TBA 100 4000 A má nestandardní rozměr.
(2) Náhrada TRA 127.

Příslušenství

Plombovatelný kryt

192T 0102

192T 0102

192T 0102

192T 0102

Součtový člen

Primární proud

Sekundární proud

Kód

Kód

Kód

5 + 5 / 5 A

5 A

192T 0802

5 + 5 + 5 / 5 A

5 A

192T 0803

5 + 5 + 5 + 5 / 5 A

5 A

192T 0904

Primární proud

Sekundární proud⁽¹⁾

Frekvence

VA

Třída přesnosti

Maximální
provozní napětí

Šířka
(počet modulů)

Kód

3 x 50 A

5 A

50 - 60 Hz

1

1

720 VAC

6

192T 1905

3 x 60 A

5 A

50 - 60 Hz

1,25

1

720 VAC

6

192T 1906

3 x 75 A

5 A

50 - 60 Hz

1,5

1

720 VAC

6

192T 1907

3 x 80 A

5 A

50 - 60 Hz

1,5

1

720 VAC

6

192T 1908

3 x 100 A

5 A

50 - 60 Hz

2,5

0,5

720 VAC

6

192T 1910

3 x 125 A

5 A

50 - 60 Hz

2,5

0,5

720 VAC

6

192T 1912

3 x 150 A

5 A

50 - 60 Hz

25

0,5

720 VAC

6

192T 1915

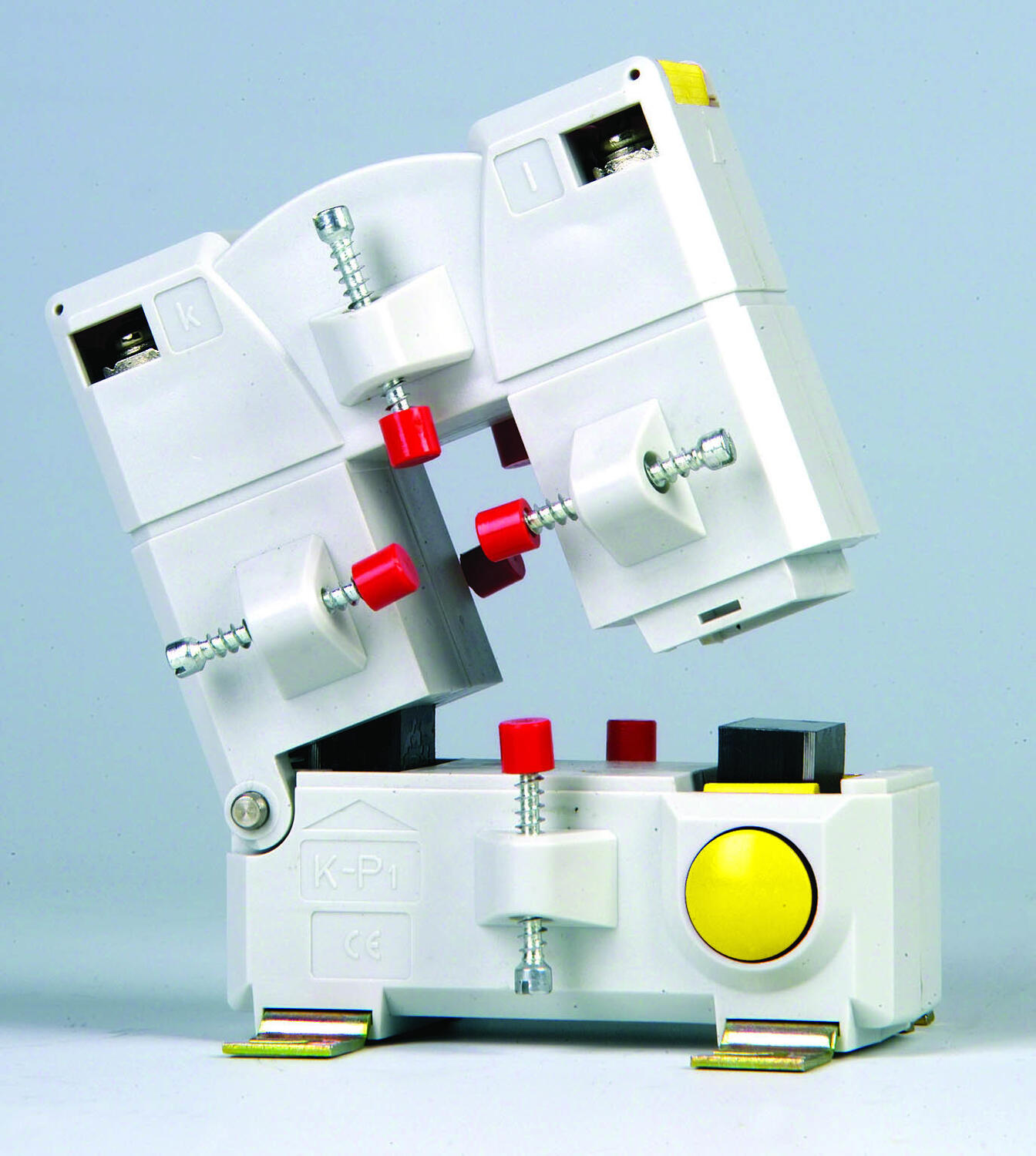

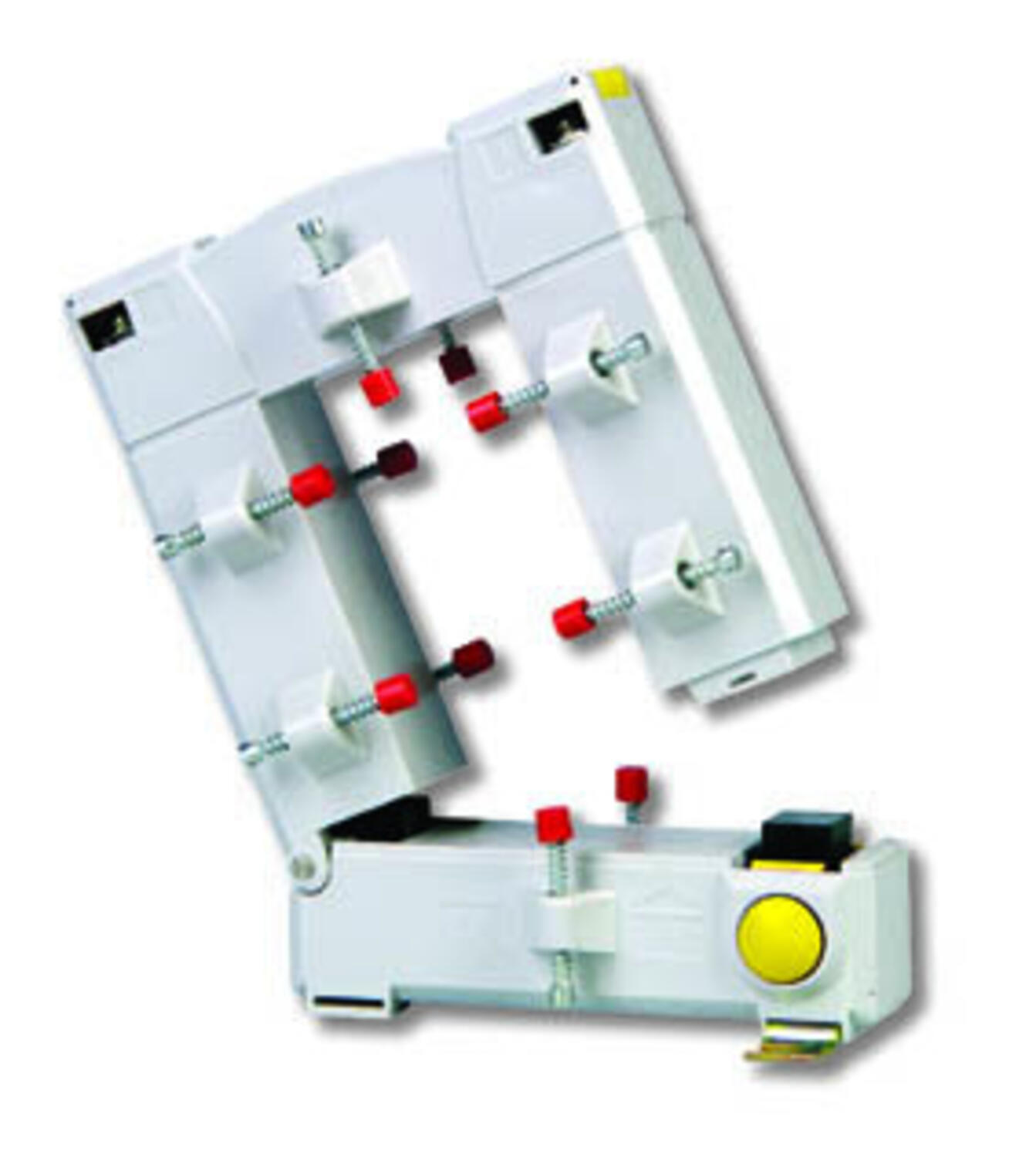

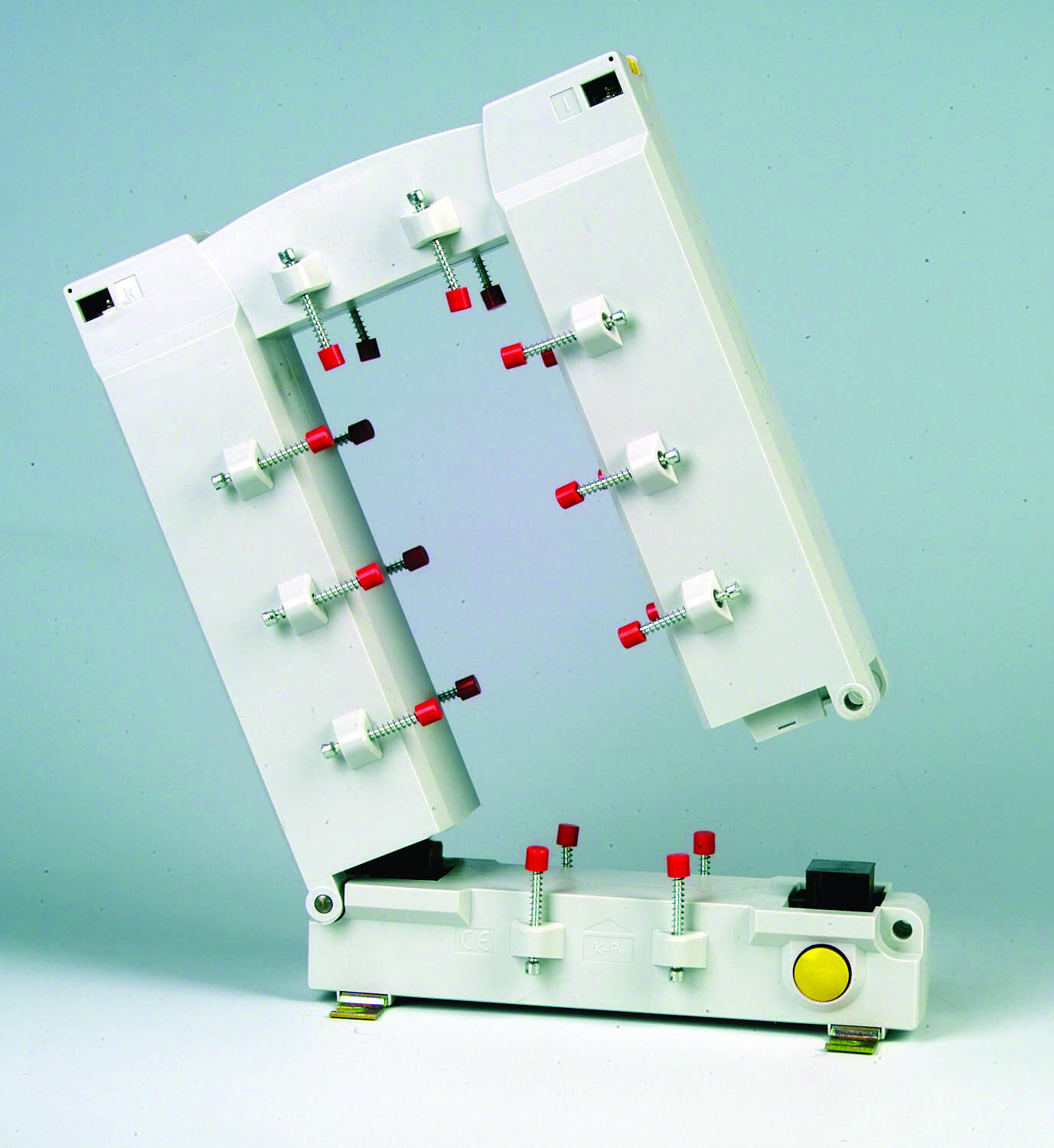

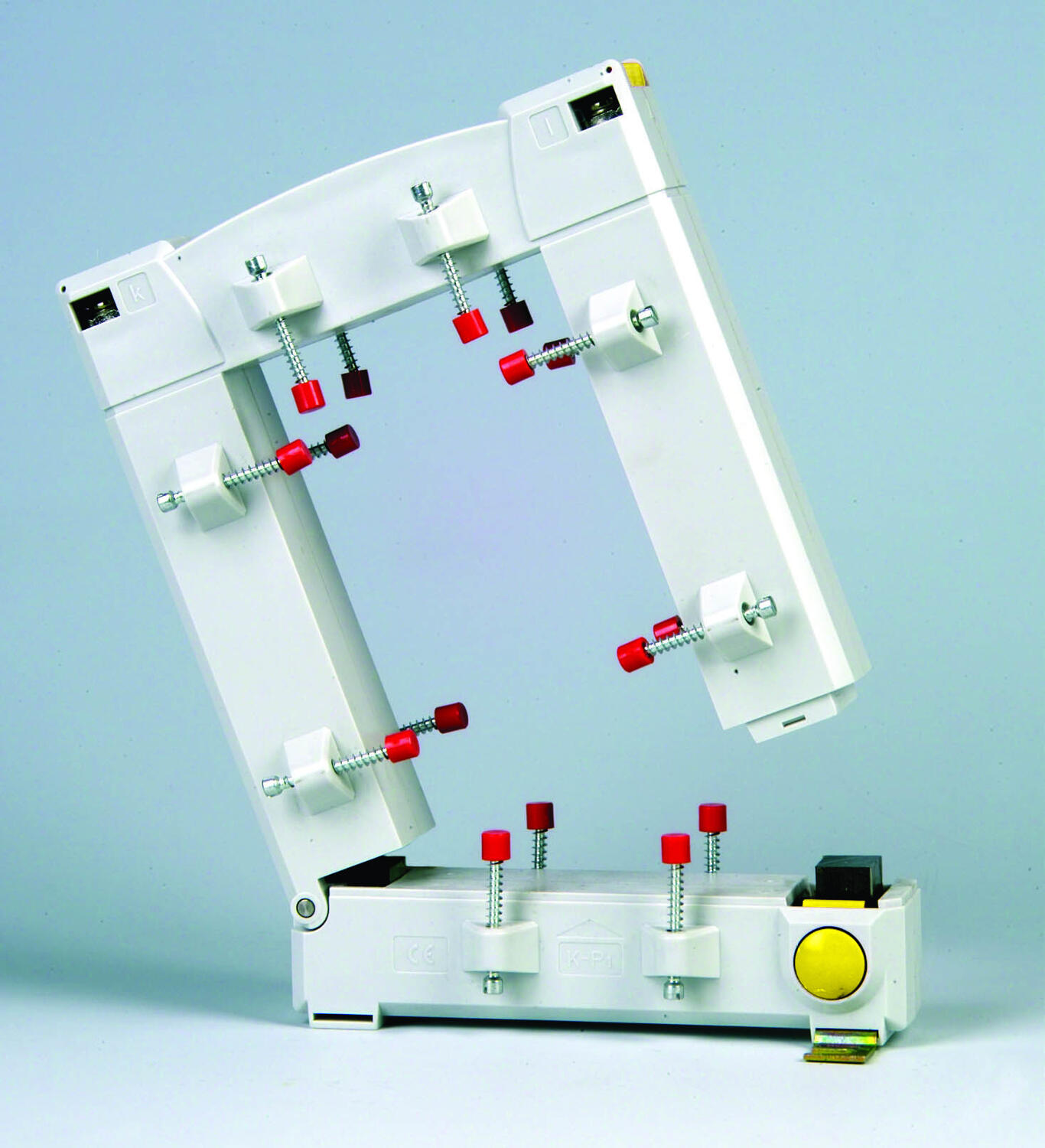

Klešťové proudové transformátory

TO 23

TO 58

TO 812

TO 816

Primární proud

Sekundární proud

Kód

Kód

Kód

Kód

100 A

5 A

192T 4601

150 A

5 A

192T 4602

200 A

5 A

192T 4603

250 A

5 A

192T 4604

192T 4625

192T 4725

300 A

5 A

192T 4605

192T 4630

192T 4730

400 A

5 A

192T 4606

192T 4640

192T 4740

500 A

5 A

192T 4650

192T 4750

600 A

5 A

192T 4660

192T 4760

750 A

5 A

192T 4675

192T 4775

800 A

5 A

192T 4680

192T 4780

1000 A

5 A

192T 4610

192T 4710

192T 4810

1250 A

5 A

192T 4712

192T 4812

1500 A

5 A

192T 4715

192T 4815

2000 A

5 A

192T 4820

2500 A

5 A

192T 4825

3000 A

5 A

192T 4830

4000 A

5 A

192T 4840

5000 A

5 A

192T 4850

Transformátory s primární cívkou

• TRB 60

• TRB 70

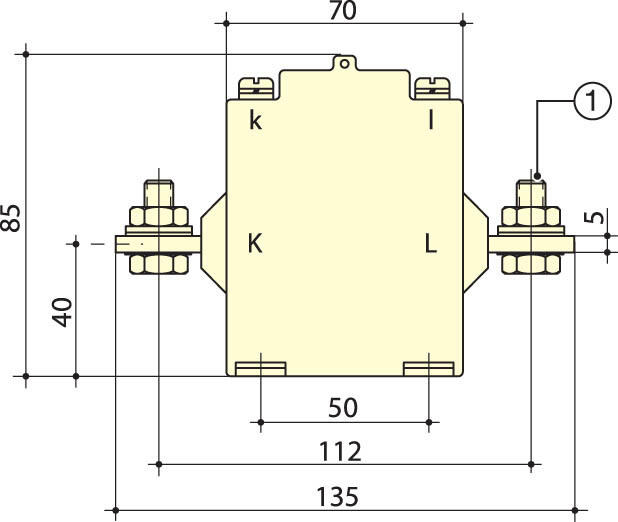

• TRB 135

Průvlekové transformátory

• TCA 21

• TCA 22

Průvlekové transformátory

• TCB 17 - 20

• TCB 26 - 30

• TCB 28 - 30

• TCB 26 - 40

• TCB 32 - 40

• TCB 44 - 50

• TCB 44 - 63

Průvlekové transformátory

• TCB 55 - 80

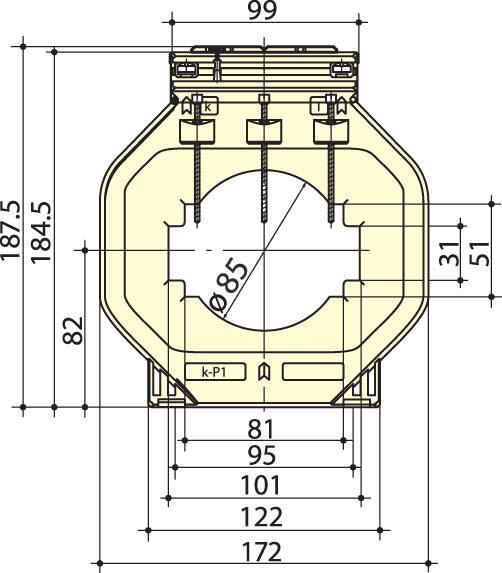

• TCB 85 - 100

• TCB 100 - 125

Průvlekové transformátory

• TBA 60

• TBA 100 - 600 až 3000 A

• TBA 100 - 4000 A

• TBA 103

• TBA 127
