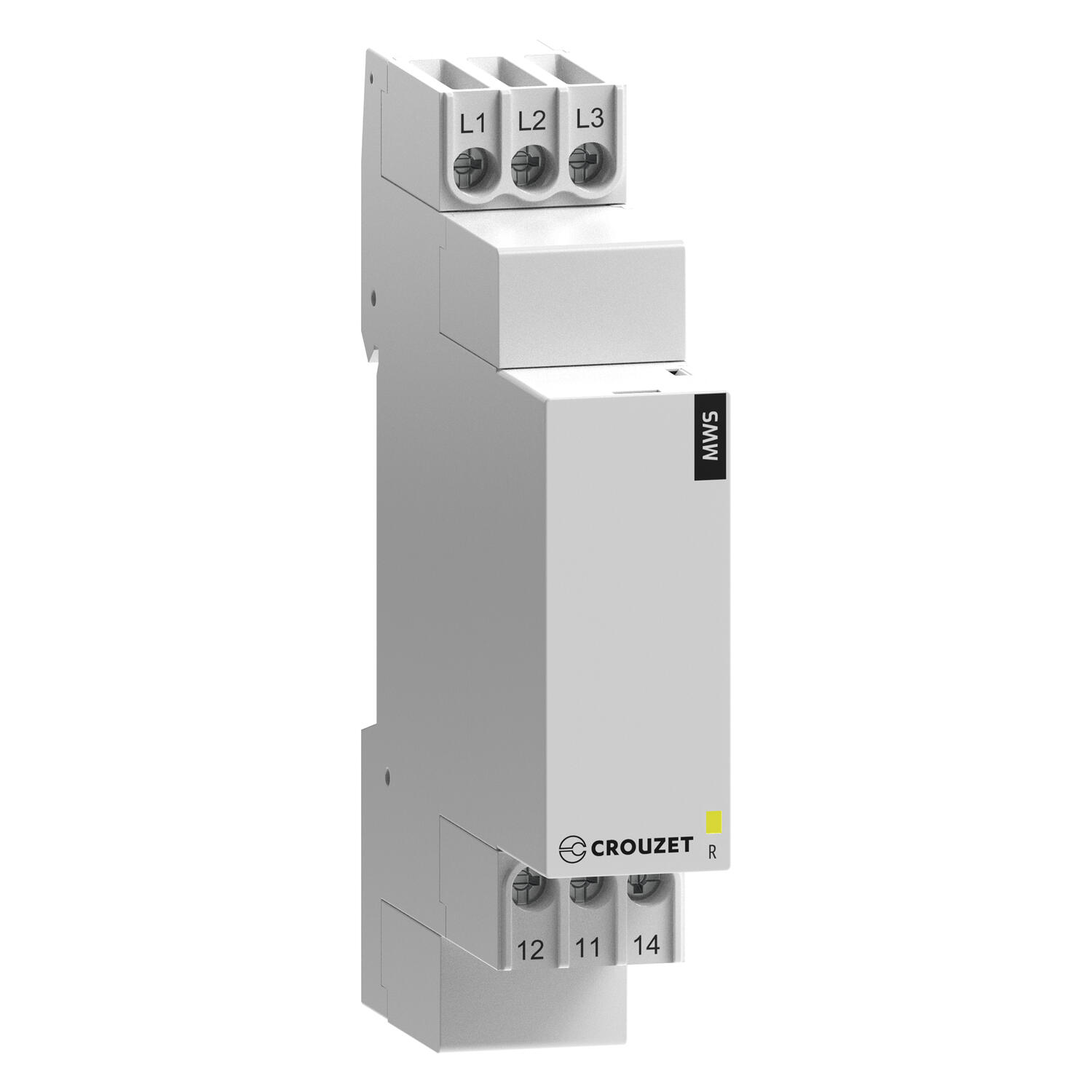

CROUZET CONTROL
Relé pro kontrolu sledu a výpadku fází v třífázové sít
Série MWS, MWS2
- Při nesprávném sledu fází nebo výpadku fáze signalizuje chybu
- Multinapájení 3x208-480 V st
- Šířka 17,5 mm
- Signalizace stavu pomocí LED
Vybraná varianta
Vybraná varianta
Specifikace
| Časové zpoždění při překročení prahové hodnoty | 0,1 s |
|---|---|
| Časové zpoždění startu | 0,5 s |
| Hmotnost | 80 g |
| Jmenovitý výkon | 5A AC/DC |
| Napájecí napětí | 3 x 208-440V AC |
| Provozní teplota max. | 50 °C |
| Provozní teplota min. | -20 °C |
| Shoda s normami | CSA, GL, RoHS, UL |
|---|---|
| Teplota skladování do | 70 °C |
| Teplota skladování od | -40 °C |
| Třída krytí pouzdra | IP30 |
| Třída krytí připojení | IP20 |
| Výstup | 2x Relé |
Popis produktu
Relé monitoruje sled fází L1,L2,L3 a hlídá zda nedošlo k jejich výpadku. V normálním provozním stavu je výstupní relé sepnuto a svítí žlutá LED. V případě výskytu chyby relé odpadne a žlutá LED zhasne.

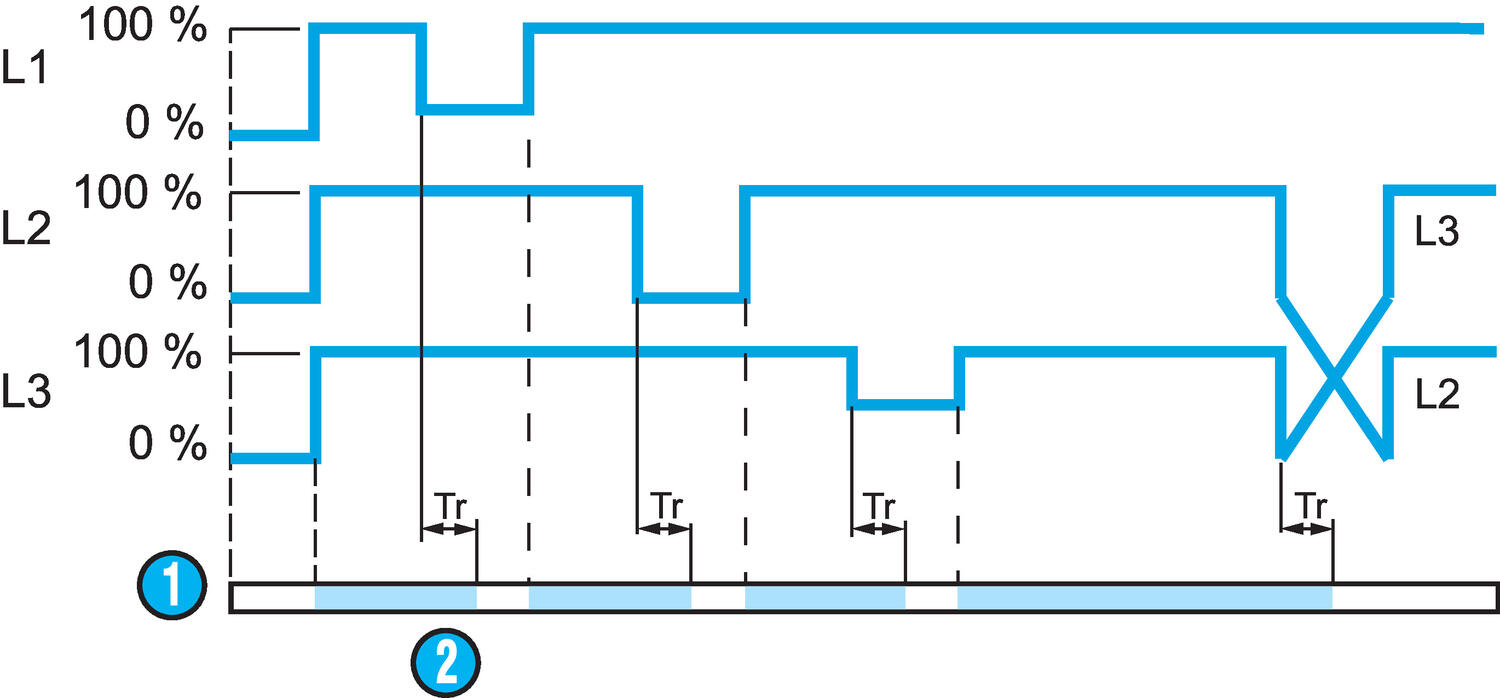

Výpadek fáze a sled fází |
|
1: Relé |
Technické údaje
Jmenovité napětí | MWS: 3x208-480 V st 50/60 Hz +10 % / -12% |
Vlastní spotřeba | 1.8 VA |
Rozsah měření | MWS: 183-528 V st |
Doba ustálení | 500 ms |
Časové zpoždění detekce chyby | 100 ms |
Výstupní relé | 5 A st/ss pro 250V st/ss, |
Provozní teplota | -20 °C to +50 °C |
Hmotnost | MWS: 80 g MWS2: 85 g |
Shoda s normami |
|
Montáž | Symetrická lišta DIN 35 mm |
Rozměry
|
Připojení
|
MWS |
F1: Doporučuje se rychlá pojistka, jistič, nebo obvodový chránič 100 mA |
|
|

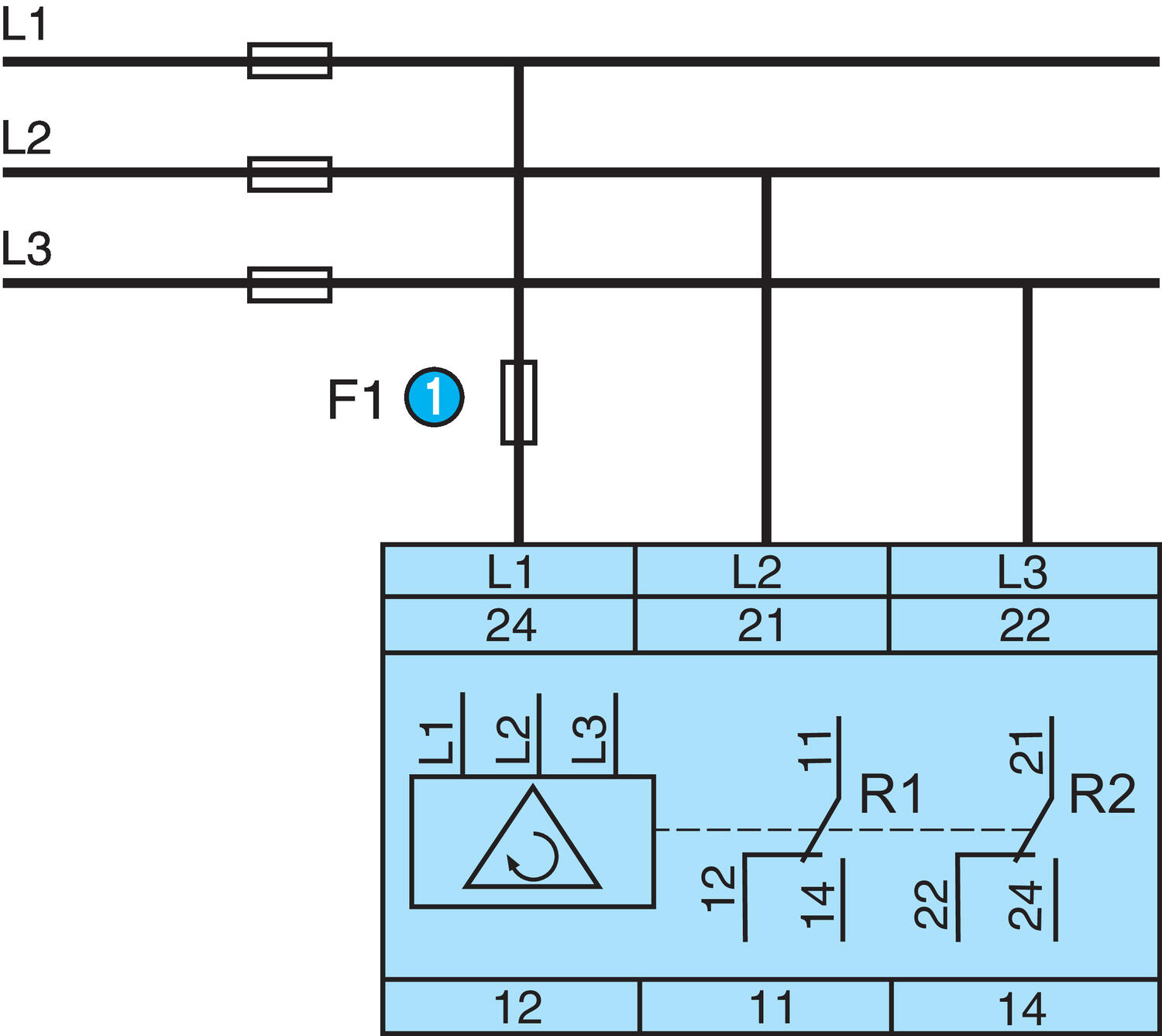

MWS2 |
F1: Doporučuje se rychlá pojistka, jistič, nebo obvodový chránič 100 mA |
Objednací informace
Objednací číslo | Popis | Napájecí napětí | E-číslo |
84873020 | Relé pro kontrolu sledu a výpadku fází MWS (1 přepínací kontakt) | 3x208-480 V AC | E 38 621 40 |
84873021 | Relé pro kontrolu sledu a výpadku fází MWS2 (2 přepínací kontakty) | 3x208-440 V AC | E 38 621 41 |
