CROUZET CONTROL
Relé pro kontrolu asymetrie, sledu a výpadku fází v třífázové síti
Série MWA
- Při nesprávném sledu fází, výpadku fáze a asymetrii fází indikuje chybu
- Možnost volby napětí sítě
- Zvýšená odolnost proti indukovanému napětí až do úrovně 70 % Un
- Šířka 17,5 mm
Vybraná varianta
MWA kontrolní relé
Art:
Vybraná varianta
Specifikace
| Časové zpoždění alarmu | 0,2 s |
|---|---|
| Časové zpoždění při překročení prahové hodnoty | 0,1-10s |
| Časové zpoždění startu | 0,5 s |
| Hmotnost | 80 g |
| Jmenovitý výkon | 5A, 250V AC/DC |
| Napájecí napětí | 3 x 208-480V AC |
| Provozní teplota max. | 50 °C |
| Provozní teplota min. | -20 °C |
| Shoda s normami | CSA, GL, RoHS, UL |
|---|---|
| Teplota skladování do | 70 °C |
| Teplota skladování od | -40 °C |
| Třída krytí pouzdra | IP30 |
| Třída krytí připojení | IP20 |
| Výběr jmenovitého napětí | 208, 220, 380, 400, 415, 440, 480 V |
| Výstup | Relé |
Popis produktu
Relé pro kontrolu asymetrie, sledu a výpadku fází v třífázové síti, se zvýšenou odolností proti indukovanému napětí.
Na čelní straně je přepínač pro nastavení požadované hodnoty Un. Poloha přepínače je načtena v okamžiku připojení napájecího napětí. Pokud dojde k přepnutí tohoto přepínače za provozu, začnou blikat všechny indikátory LED a relé i nadále pracuje s původně načtenou hodnotou (nová hodnota platí až po odpojení a následném připojení Un).
Hodnota asymetrie se nastavuje na čelní straně v rozsahu 5 až 15 % Un. V případě indikace chyby je možné zpozdit reakci výstupního relé, nastavením trimru Tt.
Zelená LED signalizuje přítomnost napájecího napětí (Un). Žlutá LED signalizuje sepnutý releový výstup (R). V případě výskytu chyby relé odpadne a žlutá LED zhasne. Zapojení 1 L1 L2 L3
Výpadek fáze, sled fáze a asymetrie |
|
1: L1 |
2: L2 |
3: L3 |
4: Mezní hodnota asymetrie |
5: Hystereze |
6: Relé |
7: Zpoždění při překročení mezní hodnoty Tt |
Technické parametry
Jmenovité napětí | 3x208-480 V st 50/60 Hz +10%/-12% |
Vlastní spotřeba | 1.8 VA |
Volba jmenovitého napětí | 208, 220, 380, 400, 415, 440, 480 V |
Časové zpoždění při překročení | 0.1-10 sec. |
Časové zpoždění detekce chyby | <200 ms |
Doba ustálení | 500 ms |
Hystereze | 2 % pevné hodnoty Un |
Výstupní relé | 5 A st/ss pro 250V st/ss |
Provozní teplota | -20 °C až +50 °C |
Hmotnost | 80 g |
Shoda s normami |
|
Montáž | Symetrická lišta DIN 35mm |
Rozměry
|

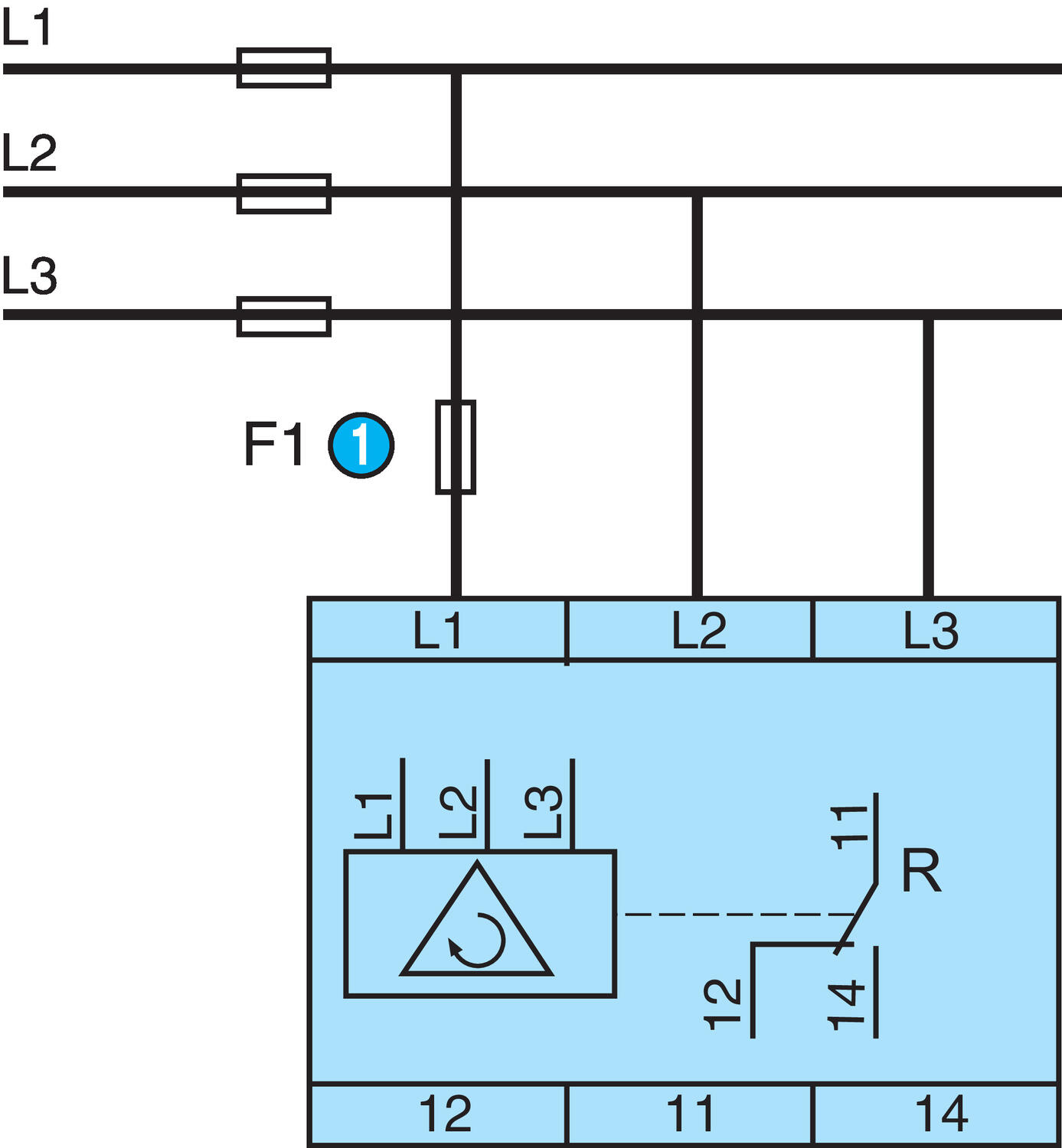

Připojení
|
F1: Rychlá pojistka, jistič nebo obvodový chránič 100 mA (doporučeno) |
Objednací informace
Objednací číslo | Popis | Jmenovité napětí | E-číslo |
84873024 | MWA sled fází, výpadek fáze, asymetrie (1 přepínací kontakt) | 3x208-480 V st | E3862144 |
