Snímače detekce přítomnosti SG Body Big

Série SG Body Big

SG Body Big je robustní bezpečnostní zámek s dosahem 60 metrů. Verze LONG RANGE má rozlišení 40 mm a dosah 60 metrů pro ochranu ruky. Nemá mrtvé zóny a má minimální délku pouzdra. K dispozici jsou verze BASE a Muting. BASE verze je určena pro aplikace bez mutingu s funkcemi restartu a EDM. Muting verze je určena pro aplikace s mutingem, má mutingová ramena ve tvaru L/T, integrovanou mutingovou lampu a možnost externí mutingové lampy nebo kódování světla.

Dosah až 60 m
Robustní provedení
Integrovaný muting, nastavitelný typ "T" a "L"
Bezpečnostní typ 2 nebo 4 podle EN61496-1

Vybraná varianta

Uložit jako pdf

Technická data / Dokumenty

Popis produktu

Příslušenství a související produkty

Vybraná varianta

Specifikace

Bezpečnostní třída	2
DC	96,70%
Doba odezvy	12 ms
Funkce 1	EDM, Manuální/automatický restart
Hlídaná výška	500 mm
Materiál těla	Hliník
Max. délka kabelu	70 m
Max. kontaktní proud	0,5 A
Max. vzdálenost	60 m
Napájecí napětí	24 V DC
PL	d (EN ISO 13849-1)
Počet paprsků	2

Připojení	M12-5pin a 8pin
Provozní teplota max.	55 °C
Provozní teplota min.	0 °C
Rozsah	0,5-60 m
Shoda s normami	CE, cULus, TÜV
SIL	2 (EN IEC 61508)
Tolerance napětí	±20 %
Třída krytí	IP65
V souladu s	EMC, LVD, MD
Výstup	2xPNP

Ke stažení

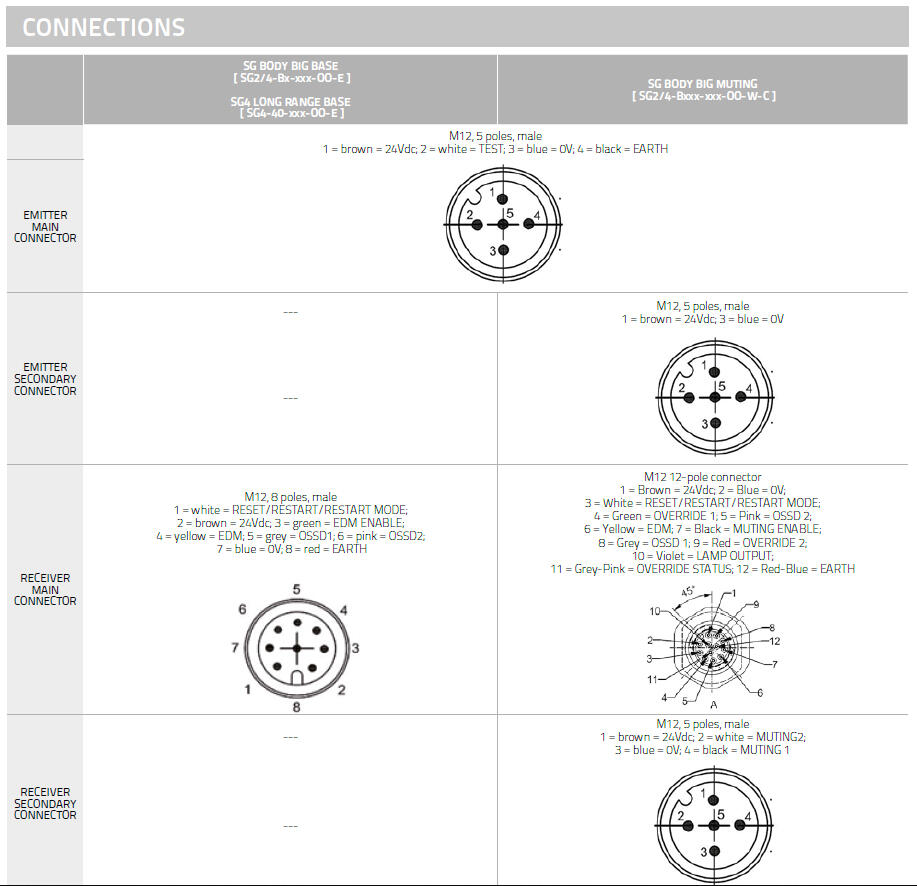

Rozměry a připojení

Popis produktu

SG BODY BIG je robustní bezpečnostní závora s dosahem až 60 metrů, splňující požadavky bezpečnostního typu 2 resp. typu 4 podle nejnovějších bezpečnostních norem EN ISO 13849-1 a EN 62061. Modely s 2, 3 a 4 paprsky s hlídanou výškou 500, 800, 900 a 1200 mm jsou nyní doplněny verzí LONG RANGE s rozlišením 40 mm pro ochranu ruky a dosahem 60m. SG Body Big nemá žádné mrtvé zóny, což znamená, že délka pouzdra je minimální.

Všechny modely jsou ve dvou verzích:
BASE verze je ideální řešení pro aplikace, kde není potřeba muting. K funkční výbavě patří volba restartu manuální / automatický a funkce EDM (monitorování vnějších zařízení), díky které je možno použít obyčejné relé místo bezpečnostního při zachování celkové bezpečnostní kategorie.
Muting verze je vhodná pro aplikace, ve kterých je potřeba funkce muting, např. pro automatizovanou přepravu zboží. K dispozici jsou mutingová ramena v L a T tvaru, která usnadňují montáž a jejich vzájemné zaměření. Mezi výhody patří integrovaná mutingová lampa, možnost externí mutingové lampy nebo kódování světla mezi vysílačem a přijímačem, což znamená, že závory nemohou být rušeny v blízkosti světelných zdrojů nebo v blízkosti jiných závor.

Příslušenství

INSPO

Produktové zprávy

Digitalizace průmyslu 4.0

Instalace a uvedení senzorů IO-link do provozu jsou extrémně úsporné z hlediska času i nákladů. V praxi je spojení point-to-point na úrovni pole vytvořeno z různých senzorů k IO-link masterům a odtud prostřednictvím systémů polní sběrnice k PLC.

Produktové zprávy

Bezpečnostní relé Duelco

V dnešní moderní průmyslové výrobě je kladen velký důraz na bezpečnost pracovníků, efektivitu výrobních procesů a ochranu zařízení před možnými riziky.

Produktové zprávy

Bezpečnostní skener UAM-05LPA

Společnost Hokuyo přináší na trh nový bezpečnostní skener UAM-05LPA.

Produktové zprávy

Lankový spínač SafeLine 4

Spínač SafeLine 4 je moderní zařízení určené pro zajištění bezpečného a účinného zastavení provozu například výrobních strojů či dopravníků

Produktové zprávy

Komplexní zabezpečení robotického systému od společnosti SSP

Komplexní zabezpečení robotického systému s bezdrátovým bezpečnostním řešením od společnosti SSP

Produktové zprávy

SSP - Bezpečnost nové generace

Dodáváme do nejrůznějších průmyslových odvětví bezpečnostní produkty pro stroje, jako jsou bezpečnostní ovládací prvky, blokátory, světelné závory, ovládací jednotky, bezpečnostní ploty a také bezpečnostní senzory a bezdrátové zabezpečení.

Objednací číslo	Bezpečnostní třída	DC	Doba odezvy	Funkce 1	Hlídaná výška	Max. vzdálenost	PL	Počet paprsků	Připojení	Rozsah	SIL
Bezpečnostní světelná závora Art: SG2-B2-050-OO-E Zkopírováno	2	96,70%	12 ms	EDM, Manuální/automatický restart	500 mm	60 m	d (EN ISO 13849-1)	2	M12-5pin a 8pin	0,5-60 m	2 (EN IEC 61508)
Bezpečnostní světelná závora Art: SG2-B3-080-OO-E Zkopírováno	2	96,70%	13 ms	EDM, Manuální/automatický restart	800 mm	60 m	d (EN ISO 13849-1)	3	M12-5pin a 8pin	0,5-60 m	2 (EN IEC 61508)
Bezpečnostní světelná závora Art: SG2-B4-090-OO-E Zkopírováno	2	96,70%	14 ms	EDM, Manuální/automatický restart	900 mm	60 m	d (EN ISO 13849-1)	4	M12-5pin a 8pin	0,5-60 m	2 (EN IEC 61508)
Bezpečnostní světelná závora Art: SG2-B4-120-OO-E Zkopírováno	2	96,70%	14 ms	EDM, Manuální/automatický restart	1200 mm	60 m	d (EN ISO 13849-1)	4	M12-5pin a 8pin	0,5-60 m	2 (EN IEC 61508)
Bezpečnostní světelná závora Art: SG2-B2-050-OO-W-C Zkopírováno	2	92,10%	12 ms	Override, Muting, EDM, Manuální/automatický restart	500 mm	60 m	d (EN ISO 13849-1)	2	M12-5pin a 12pin	0,5-60 m	2 (EN IEC 61508)
Bezpečnostní světelná závora Art: SG2-B3-080-OO-W-C Zkopírováno	2	92,10%	13 ms	Override, Muting, EDM, Manuální/automatický restart	800 mm	60 m	d (EN ISO 13849-1)	3	M12-5pin a 12pin	0,5-60 m	2 (EN IEC 61508)
Bezpečnostní světelná závora Art: SG2-B4-090-OO-W-C Zkopírováno	2	92,10%	14 ms	Override, Muting, EDM, Manuální/automatický restart	900 mm	60 m	d (EN ISO 13849-1)	4	M12-5pin a 12pin	0,5-60 m	2 (EN IEC 61508)
Bezpečnostní světelná závora Art: SG2-B4-120-OO-W-C Zkopírováno	2	92,10%	14 ms	Override, Muting, EDM, Manuální/automatický restart	1200 mm	60 m	d (EN ISO 13849-1)	4	M12-5pin a 12pin	0,5-60 m	2 (EN IEC 61508)
Bezpečnostní světelná závora Art: SG4-BSR2-050-OO-W-C Zkopírováno	4	96,80%	12 ms	Override, Muting, EDM, Manuální/automatický restart	500 mm	30 m	e (EN ISO 13849-1)	2	M12-5pin a 12pin	0,5-30 m	3 (EN IEC 61508)
Bezpečnostní světelná závora Art: SG4-BSR3-080-OO-W-C Zkopírováno	4	96,80%	13 ms	Override, Muting, EDM, Manuální/automatický restart	800 mm	30 m	e (EN ISO 13849-1)	3	M12-5pin a 12pin	0,5-30 m	3 (EN IEC 61508)
Bezpečnostní světelná závora Art: SG4-BSR4-120-OO-W-C Zkopírováno	4	96,80%	14 ms	Override, Muting, EDM, Manuální/automatický restart	1200 mm	30 m	e (EN ISO 13849-1)	4	M12-5pin a 12pin	0,5-30 m	3 (EN IEC 61508)
Bezpečnostní světelná závora Art: SG4-BLR2-050-OO-W-C Zkopírováno	4	96,80%	12 ms	Override, Muting, EDM, Manuální/automatický restart	500 mm	60 m	e (EN ISO 13849-1)	2	M12-5pin a 12pin	6-60 m	3 (EN IEC 61508)
Bezpečnostní světelná závora Art: SG4-BLR3-080-OO-W-C Zkopírováno	4	96,80%	13 ms	Override, Muting, EDM, Manuální/automatický restart	800 mm	60 m	e (EN ISO 13849-1)	3	M12-5pin a 12pin	6-60 m	3 (EN IEC 61508)
Bezpečnostní světelná závora Art: SG4-BLR4-090-OO-W-C Zkopírováno	4	96,80%	14 ms	Override, Muting, EDM, Manuální/automatický restart	900 mm	60 m	e (EN ISO 13849-1)	4	M12-5pin a 12pin	6-60 m	3 (EN IEC 61508)
Bezpečnostní světelná závora Art: SG4-BLR4-120-OO-W-C Zkopírováno	4	96,80%	14 ms	Override, Muting, EDM, Manuální/automatický restart	1200 mm	60 m	e (EN ISO 13849-1)	4	M12-5pin a 12pin	6-60 m	3 (EN IEC 61508)
Bezpečnostní světelná závora Art: SG4-BSR4-090-OO-W-C Zkopírováno	4	96,80%	14 ms	Override, Muting, EDM, Manuální/automatický restart	900 mm	30 m	e (EN ISO 13849-1)	4	M12-5pin a 12pin	0,5-30 m	3 (EN IEC 61508)
