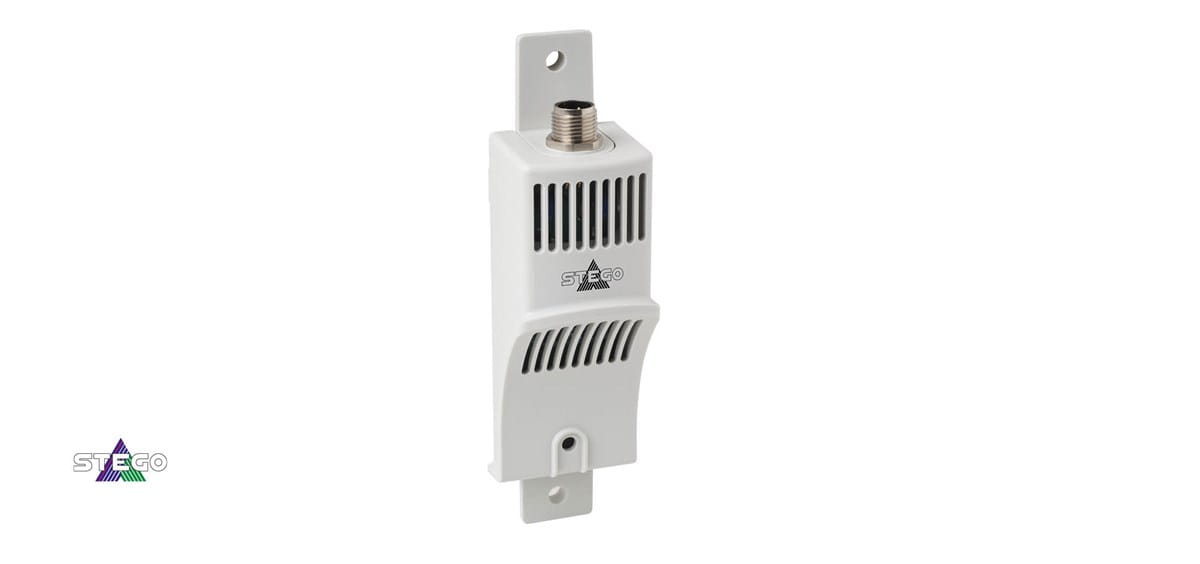

Chytrý senzor Stego CSS 014

Senzor s digitálním výstupem pro rozhraní IO-Link

Před nedávnem jsme Vás v našem Zpravodaji 3/2018 informovali o novém Chytrém senzoru CSS 014 firmy Stego, který měří okolní teplotu v rozsahu od -40 °C do +60 °C a zároveň dohlíží na relativní vlhkost v rozsahu 0 až 100% RV. Tento senzor převáděl jejich hodnoty na analogový signál proudové smyčky 4-20 mA. Teď firma Stego přivádí na trh nový senzor s digitálním výstupem pro rozhraní IO-Link.

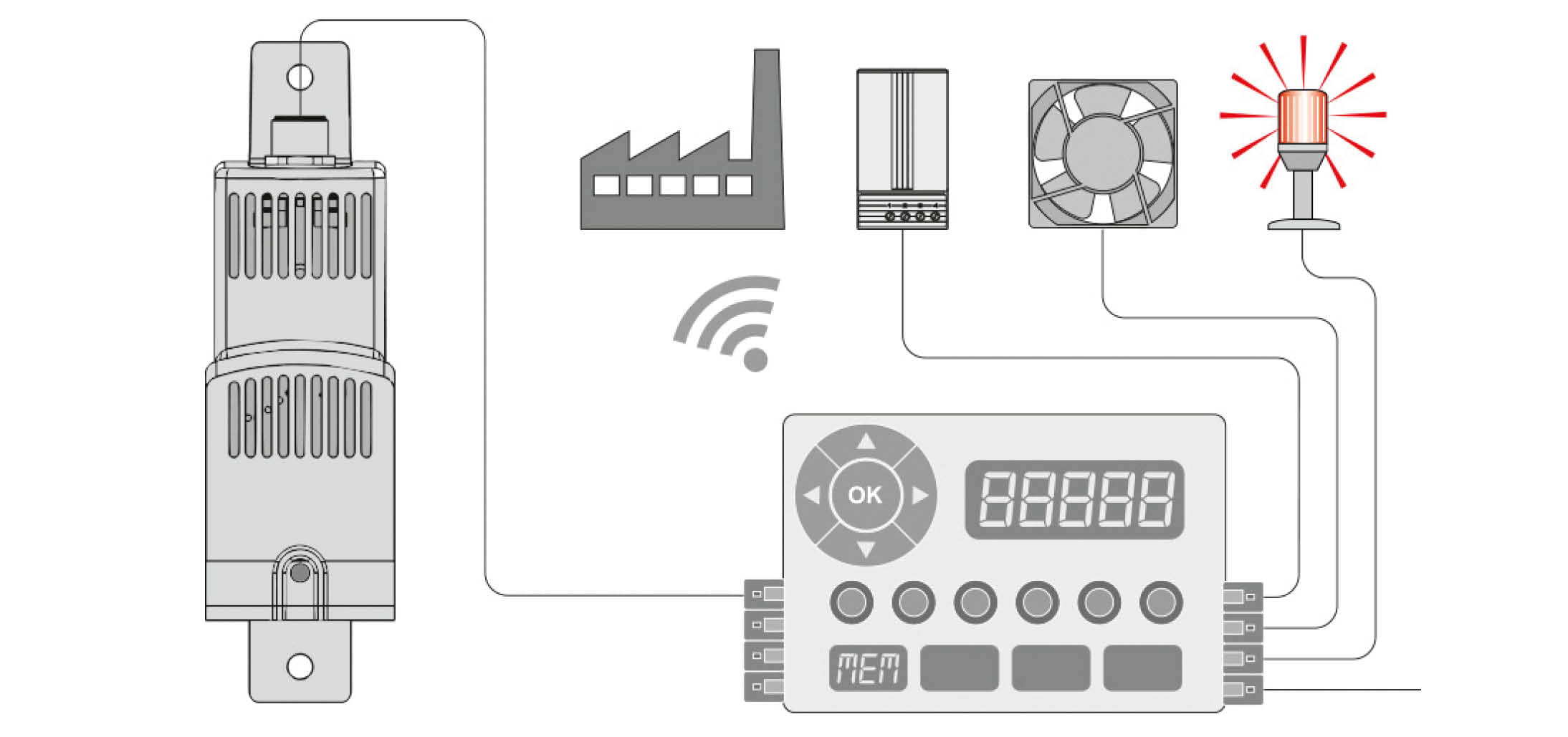

Digitální IO-Link nahrazuje snímače s analogovým a spínacím výstupem z důvodu lepší organizace zapojení vodičů připojených do nadřazených systémů. Senzory jsou připojeny do IO-Link Masteru, který s nimi navazuje komunikaci a vysílá data jako standardizovaný digitální signál na sběrnici s nadřazeným systémem. Tento signál může uživatel dále zpracovat a převádět naměřené hodnoty v rámci kontrolní nebo monitorovací jednotky, např. PLC, HMI.

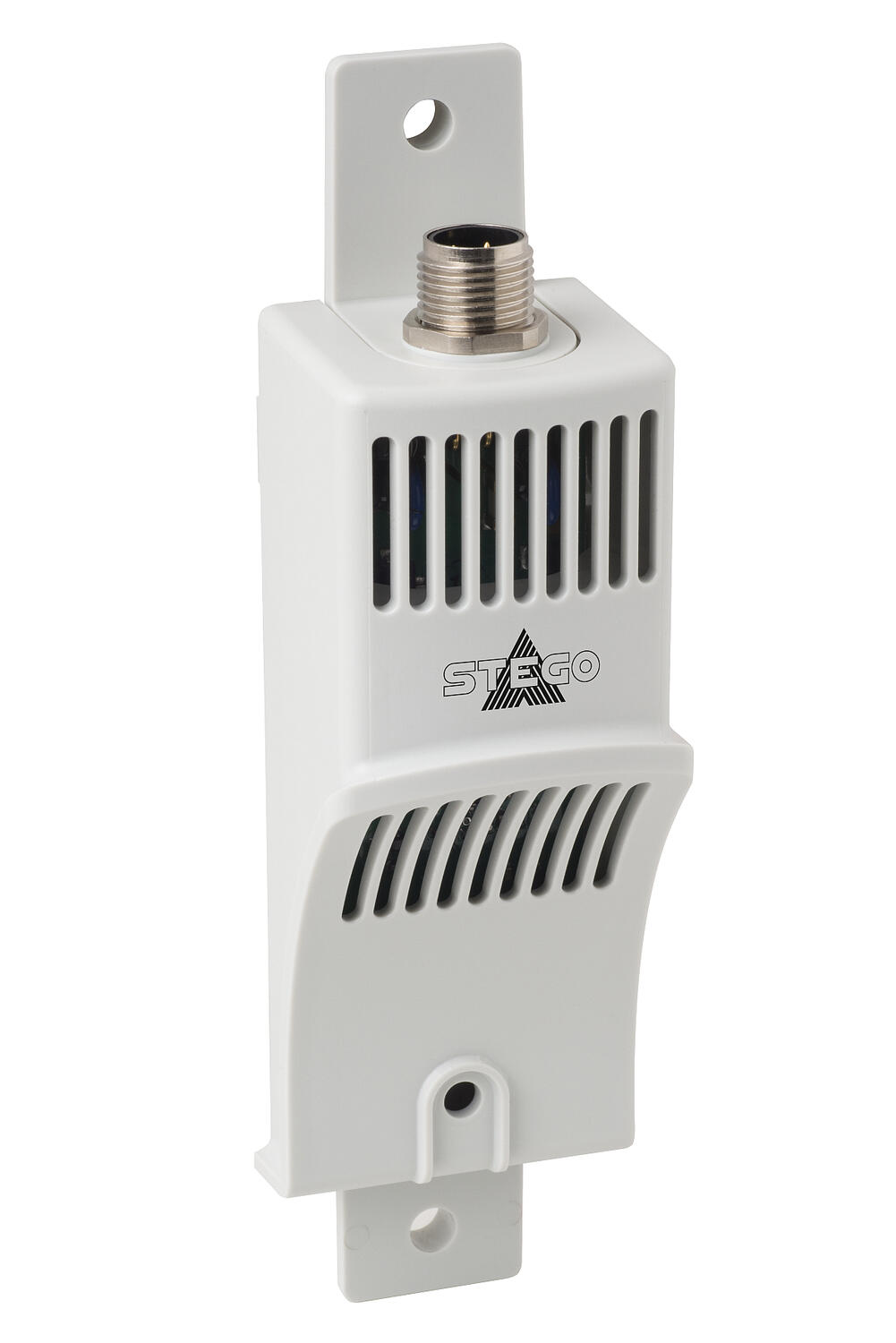

Nový digitální Chytrý senzor CSS 014 umožňuje pomocí IO-Linku přenášet řídící, servisní a měřená data pomocí třívodičového zapojení. Digitální senzor má, oproti analogovému, výhodu v tom, že umožňuje dálkové nastavení, kontrolu a signalizaci dosažení požadovaných hodnot. Další výhodou je, že čidlo zpracovaná data posílá již v digitální podobě a odpadá tak převod na analogový signál a zpět.Z hlediska konstrukce se opět jedná o senzor, který je ve stejném pouzdře jako analogový a jeho obvod je tepelně odizolovaný od svého okolí těsněním po jeho obvodu.

Hlavními výhodami senzoru jsou zejména vysoká odolnost vůči vibracím a splnění stupně ochrany IP20. Ochranná lakovaná deska senzoru CSS 014 obsahuje mikrokontrolér a ochranné jednotky EMC v tepelně optimalizovaném uspořádání tak, aby byl vyloučen jakýkoliv vliv na naměřené hodnoty v důsledku odpadního tepla. Stíněná kulatá zástrčka M12 zajišťuje rychlé připojení a bezpečně převádí digitální signály do kanálů IO-Link Masteru pro další zpracování. Provozní napětí je DC 24 V (DC 12 - 30 V) s maximální spotřebou 1,8 W (obvykle 0,4 W). Testovaná bezpečnost pro Chytrý senzor CSS 014 je certifikována na základě schválení s VDE a UL podle normy IEC 61010-1 / DIN EN 61010-1.
