Připojovací prvky pro fotovoltaické aplikace

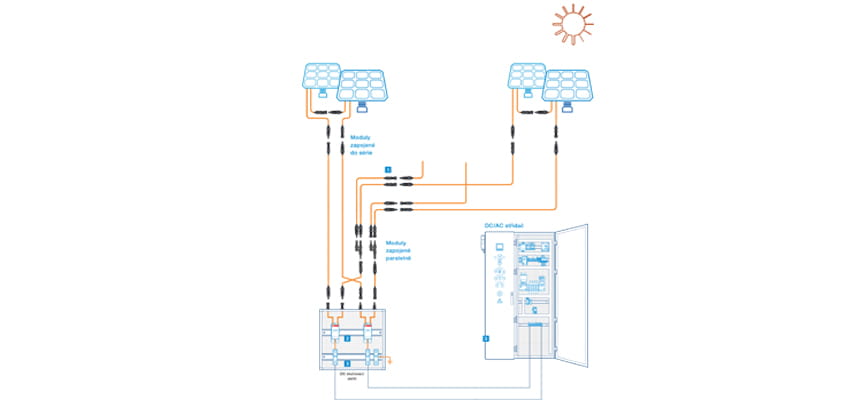

Firma ABB nabízí ucelenou nabídku připojovacích prvků pro fotovoltaické aplikace. Jedná se o konektory spojující jednotlivé fotovoltaické panely a pole, distribuční bloky spojující vstupní vodiče polí a panelů ve slučujících skříních a svorkovnice, které se používají např. pro rozdělení jednotlivých měřících okruhů v hlavních kontrolních rozvaděčových polích.

1. Konektory MC4-Evo2 pro fotovoltaiku

• Zajištují spojení mezi obvody DC u fotovoltaických instalací, instalovaných v komerčním, průmyslovém prostředí nebo na střechách bytových domů, od fotovoltaických modulů do DC slučovacích skříní (sériově nebo paralelně) a od slučovacích skříní ke střídačům jednotlivých větví.
• Výrobky vyráběné společností Multi-Contact jsou plně kompatibilní a ekvivalentní všem výrobkům rodiny MC4.
• Jmenovité napětí do 1500 V ss (IEC)/1500 V ss (UL).

2. Řada DBL – distribuční bloky

• Seskupují několik vstupů do jediného výstupu pro stejno-směrné aplikace, nebo provádí rozbočení jednoho nebo více pólů u střídavých výkonových aplikací
• Reversibilní kryt, který usnadňuje identifikaci související s vodičovým připojením
• Modulární design, bezpečný na dotyk, který eliminuje nutnost použití přípojnic, odpojovacích prvků, úchytek nebo ochranných clon
• Úspora až 50% prostoru na liště
• Jmenovité napětí do 1500 V ss (IEC)/1000 V ss (UL).

3. Řada SNK – svorkovnice

• K dispozici 2 technologie se společným příslušenstvím, vhodné pro aplikaci u střídavých energetických zařízení a stejno-směrných fotovoltaických systémů
• Bezšroubová technologie PI-Spring kombinuje 2 režimy spojení: přímé vsunutí vodiče, které šetří až 50 % času a standardní vsunutí vodiče pomocí šroubováku
• Technologie šroubových svorek umožňuje připojení 2 vodičů do 1 svorky
• Jmenovité napětí do 1250 V ss (IEC)/1000 V ss (UL).
