ENTRELEC
Třípatrové svorky s vertikálním propojením D4/6.T1
- 4 mm² / 32 A
- 6 mm široká uzavřená svorka
Vybraná varianta
D4/6.T1 svorka třípatrová
Art:
Vybraná varianta
Specifikace
| Balení | 25 ks |
|---|---|
| Barva | Černá |
| Jmenovité napětí dle IEC | 500 V |
| Jmenovité napětí dle UL | 300 V |
| Jmenovitý proud dle IEC | 32 A |
| Jmenovitý proud dle UL | 20 A |
| Jmenovitý průřez dle IEC | 4 mm² |
| Jmenovitý průřez dle UL | 12 AWG |
| Max. průřez laněného vodiče dle IEC | 4 mm² |
| Max. průřez pevného vodiče dle IEC | 4 mm² |
|---|---|
| Max. průřez pevného vodiče dle UL | 12 AWG |
| Max. utahovací moment | 0,8 |
| Min. průřez laněného vodiče dle IEC | 0,22 mm² |
| Min. průřez pevného vodiče dle IEC | 0,2 mm² |
| Min. průřez pevného vodiče dle UL | 22 AWG |
| Min. utahovací moment | 0,5 |
| Shoda s normami | CE, Gost R, RoHS, USR CNR |
Popis produktu

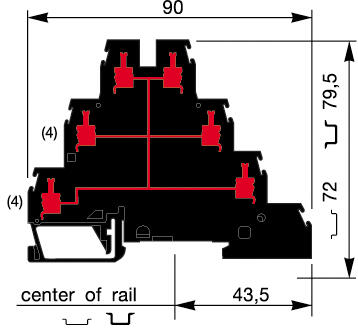

3-patrová svorka s vertikálním propojením
|
Šroub-šroub
Patra jsou propojena vertikální propojkou.
Používání některých součástí příslušenství může snížit kapacitu jmenovitého napětí.
|
Šířka 6 mm |
Technické parametry
| IEC | UL | CSA |
|
Průřez vodiče - pevný | 0.2-4 mm² | 24-10 AWG | 24-10 AWG |
|
Průřez vodiče - lankový | 0.22-4 mm² | |||
Jmenovité napětí (V st/ss) | 500 | 300 | 300 |
|
Jmenovitý proud (A) | 32 | 25 | 25 |
|
Jmenovitý průřez | 4 mm² | 10 AWG | 10 AWG |
|
Délka odizolování (mm) | 9.5 |
| ||
Doporučené utažení (Nm) | 0.5-0.8 |
| ||
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
D4/6.T1 Třípatrová svorka s vertikálním propojením |
| D4/6.T1 | 19921903 |
| 25 |
Doplňky
Popis | Pozn. | Typ | Obj.č. | E-kód | Balení |
Zkratovací hřeben, 10-pólový |
| PC61 | 16331122 | E2925360 | 10 |
Propojka pro kabel |
| AD2.5 | 11420520 | E2925672 | 10 |
RC65 Popisné štítky
|
|
PC61 | AD25 |
|
|
RC65 |
|
