ENTRELEC
Řadové svorky odpojovací M6/8.STP
- Odnímatelná svorka
- Pro testování silového obvodu
- 6 mm² / 15 A
Vybraná varianta
M6/8.STP svorka s odpojovačem šedá
Art:
Vybraná varianta
Specifikace
| Balení | 25 ks |
|---|---|
| Barva | Šedá |
| Jmenovité napětí dle CSA | 600 V |
| Jmenovité napětí dle IEC | 500 V |
| Jmenovité napětí dle UL | 600 V |
| Jmenovitý proud dle CSA | 15 A |
| Jmenovitý proud dle IEC | 15 A |
| Jmenovitý proud dle UL | 40 A |
| Jmenovitý průřez dle CSA | 8 AWG |
| Jmenovitý průřez dle IEC | 6 mm² |
| Jmenovitý průřez dle UL | 8 AWG |
| Max. průřez laněného vodiče dle IEC | 6 mm² |
|---|---|
| Max. průřez pevného vodiče dle IEC | 10 mm² |
| Max. průřez pevného vodiče dle UL | 8 AWG |
| Max. utahovací moment | 0,8 |
| Min. průřez laněného vodiče dle IEC | 0,5 mm² |
| Min. průřez pevného vodiče dle IEC | 0,5 mm² |
| Min. průřez pevného vodiče dle UL | 22 AWG |
| Min. utahovací moment | 1 |
| Shoda s normami | CSA, Gost R, RoHS, USR |
| Třída krytí | IP10 |
Popis produktu
Svorka s odpojovačem
Pro testování obvodů
Řadové svorky M6/8.ST STse používají jako zkušební a měřicí svorky. Hlavní oblastí použití jsou obvody v proudových transformátorech. Tyto svorky umožňují zkoušení, měření, připojení měřicích přístrojů atd. POZOR! Použití svorky pro tyto účely nemá žádný vliv na kabely připojené ke svorkám, což znamená, že obvod není nikterak ovlivněn. Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN 50022, 50035).

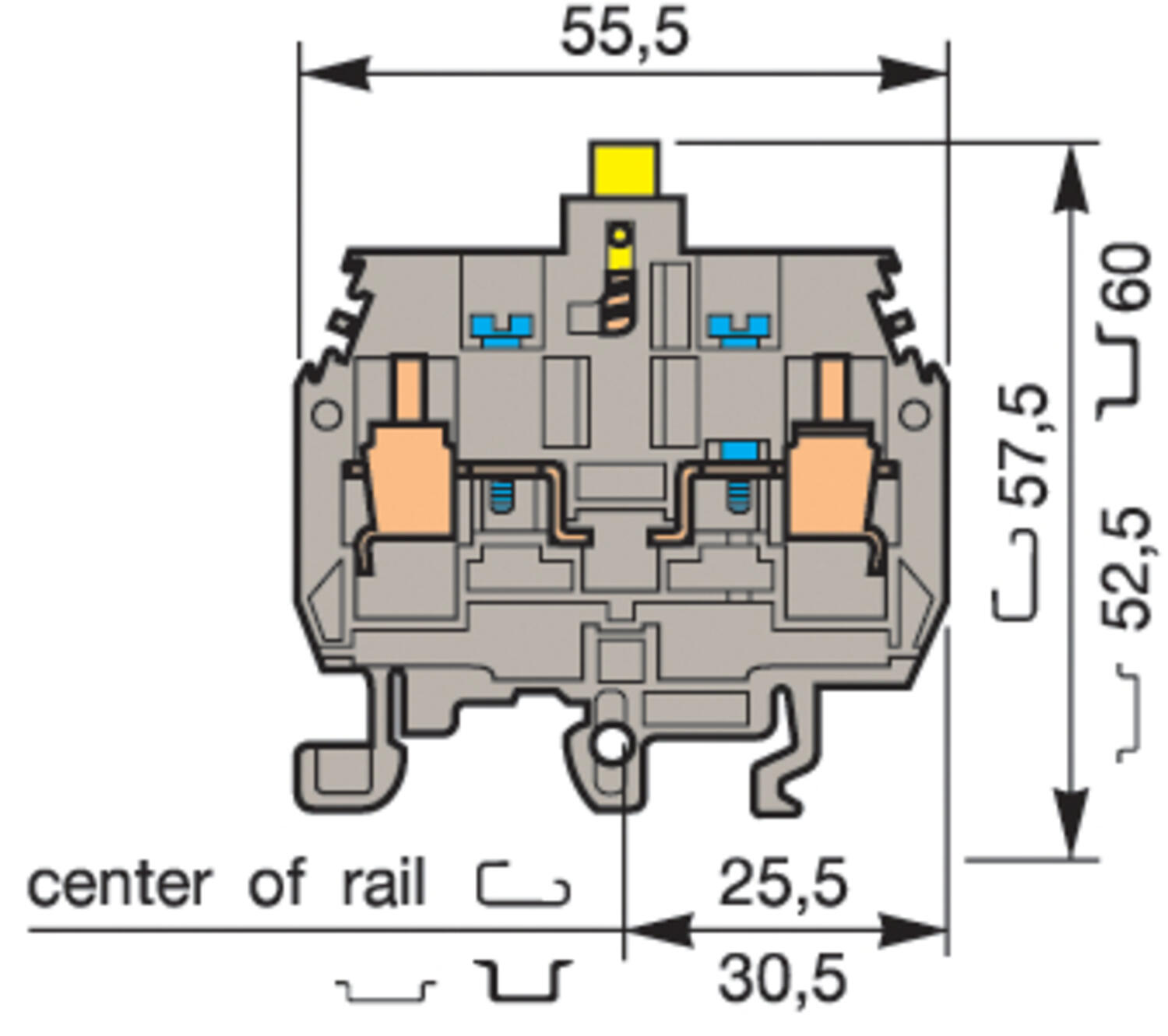

M6/8.STP |
Technické parametry
| UL | NFC-DIN |
|
Průřez vodiče - pevný | 22-8 AWG | 0.5-10 mm² |
|
Průřez vodiče - lankový | 22-8 AWG | 0.5-6 mm² |
|
Jmenovité napětí (V) | 600 | 500 |
|
Jmenovitý proud (A) | 40 | 16 |
|
Jmenovitý průřez |
| 6 mm² |
|
Délka odizolování (mm) | 11 |
| |
Doporučené utažení (Nm) | 0.8-1 |
| |
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
Svorka s odpojovačem s testovacími zdířkami 4 mm, žlutý ovladač | M6/8.STP | 11527720 |
| 25 | |
Svorka s odpojovačem s testovacími zdířkami 4 mm, oranžový ovladač | M6/8.STPA | 11569827 |
| 25 |
Doplňky
Popis | Pozn. | Typ | Obj.č. | E-kód | Balení |
G-lišta 32x15x1.5 (2 m) |
| TS32 | TS32 | E2925290 | 20x2 m |
Lišta, neperforovaná 35x7.5x1 (2 m) |
| TS35 | TS35 | E2929954 | 20x2 m |
Lišta, perforovaná 35x7.5x1 (2 m) |
| TS35F | TS35/F5 | E2929953 | 20x2 m |
Lišta, vysoká neperforovaná 35x15x1.5 (2 m) |
| TS35C | TS35/C | E2929956 | 10x2 m |
Koncovka, bezšroubová |
| BADL | 39990302 | E2925699 | 50 |
Koncovka na šroub, šedá |
| BAM2 | 39996701 | E2925697 | 50 |
BAM2 Koncovka na šroub, šedá |
| BAM2 | 20635116 | E2925697 | 50 |
Krajní stěna pro M6/8.STP |
| FEMT1 | 11313702 | E2925617 | 10 |
Oddělovač obvodů pro M6/8STP |
| SCFT1 | 10358826 |
| 10 |
Testovací banánek |
| FC4 | 16786001 | E2925659 | 10 |
Zkratovací hřeben, 2-pólový |
| PC8 | 11653817 |
| 10 |
Zkratovací hřeben, 3-pólový |
| PC8 | 11653910 |
| 10 |
Zkratovací hřeben, 4-pólový |
| PC8 | 11654025 |
| 10 |
Zkratovací hřeben, 10-pólový |
| PC8 | 16331324 | E2925679 | 10 |
Propojka pro kabel |
| AD2.5 | 11420520 | E2925672 | 10 |
Propojovací zástrčka 4 mm |
| BP8.A4 | 17388820 |
| 10 |
RC810 Popisný štítek |
|
|
|
|
|
| |
BAM2 | BADL |
FEMST1 | SCST1 |
| |
FC4 | PC8 |
| |
BP8.A4 | RC810 |
