LÜTZE
Multifunkční převodník z frekvence na standardní signály
Série 750524
- Volitelný rozsah vstupní frekvence a výstupních signálů
- Automatická kalibrace
- 3-cestné galvanické oddělení (4 kV)
Vybraná varianta
Vstupní převodník signálu: Frekvence 0-28,8 kHz, výstup: Standardní 24V
Art:
Popis produktu

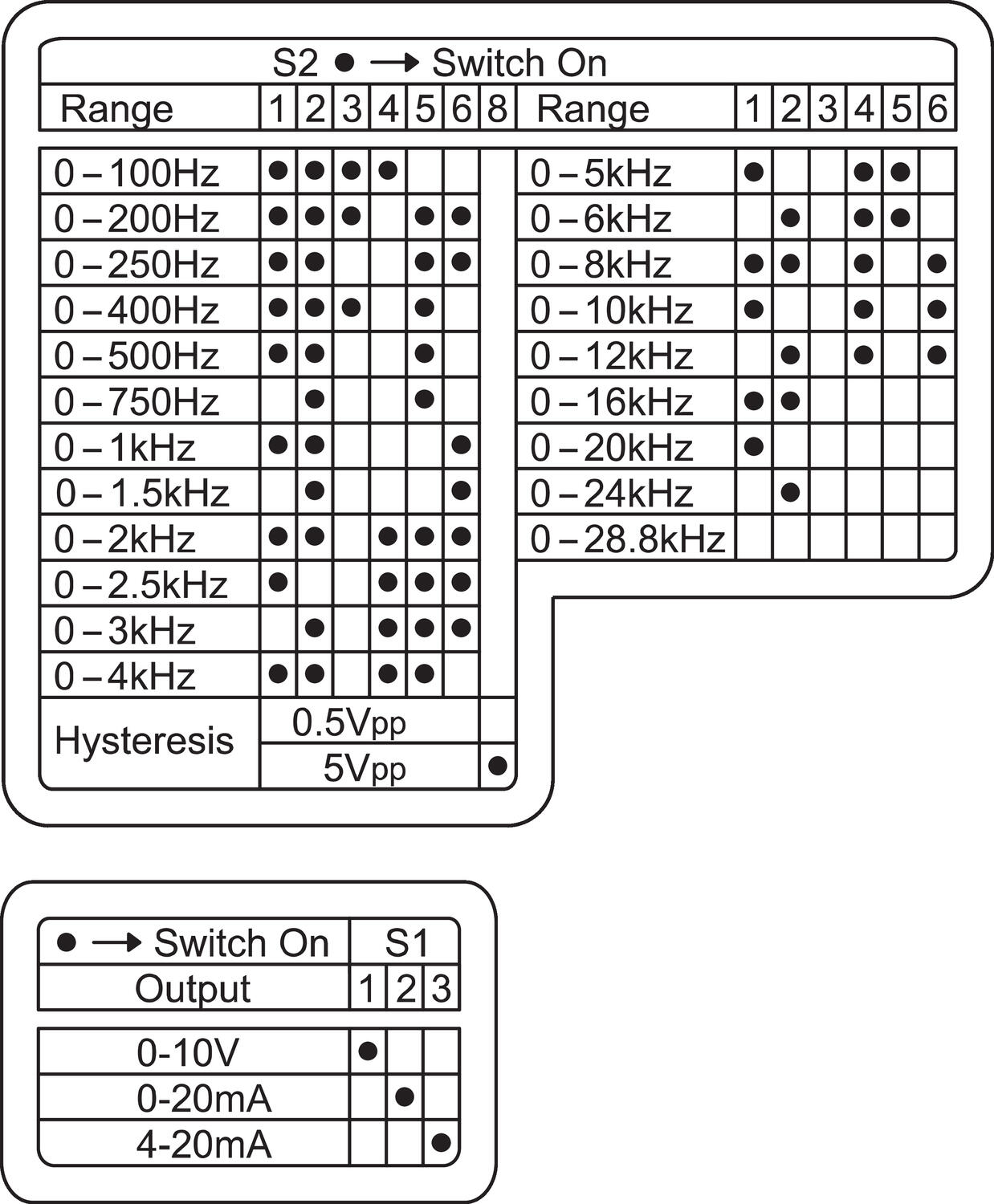

Všestranně použitelný převodník z frekvence (více rozsahů) na standardní signály. Vstupní frekevence a druh výstupního signálu jsou volitelné DIP-přepínači na boku převodníku. Velmi dobré oddělení signálu - převodník je 3-cestný s izolačním napětím 4 kV.
Technické parametry
| 0(4) - 20 mA | 0 - 10V |
Vstup |
|
|
Vstupní rozsahy frekvence | viz sekci "Připojení" |
|
Napěťová úroveň | 0,8 - 30 V AC/DC | 0,8 - 30 V AC/DC |
Vstupní impedance | 50 kΩ | 50 kΩ |
Výstup |
|
|
Výstupní impedance | 400 Ω | > 1 kΩ |
Přesnost | 0,1 % z rozsahu (23°C) | 0,1 % z rozsahu (23°C) |
Zvlnění | <5 mVeff | < 5mVeff |
Výstupní proud | max. 21 mA | max. 21 mA |
| ||
Všeobecné informace | ||
Napájecí napětí | 16,8-30 V DC/ 19,2-28,8 V AC | |
Vstupní proud | 12 mA | |
Izolační napětí | 1,5 kVef | |
Provozní teplota | -25 °C ... +60 °C | |
Skladovací teplota | -40 °C ... +85 °C | |
Krytí | IP20 | |
Montáž | DIN-lišta | |
Max. průřez připojovacích vodičů | 1,5 mm² | |
Homologace | UL 508/CSA C22.2 No 14-M95, CE | |
Rozměry
(mm)
|

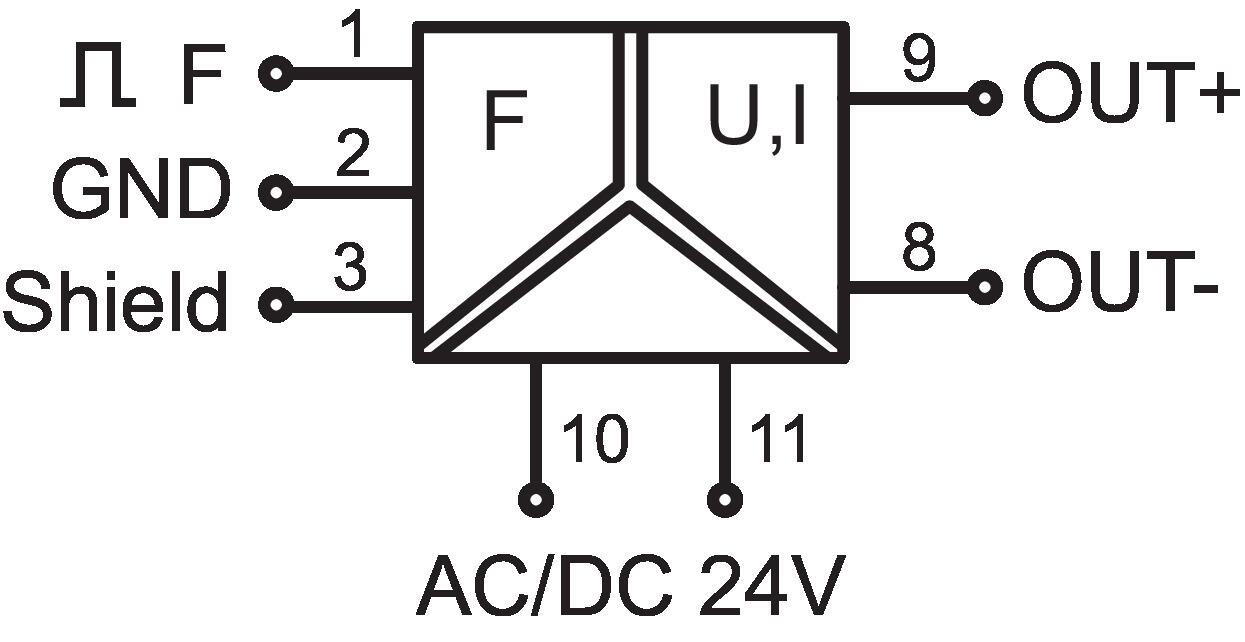

Připojení
|
|
|
Objednací informace
Objednací číslo | Popis | Napájecí napětí |
750524 | 3-cestný multifunkční převodník z frekvence 0-28,8 kHz na standardní signály | 24 V AC/DC |
