PANASONIC

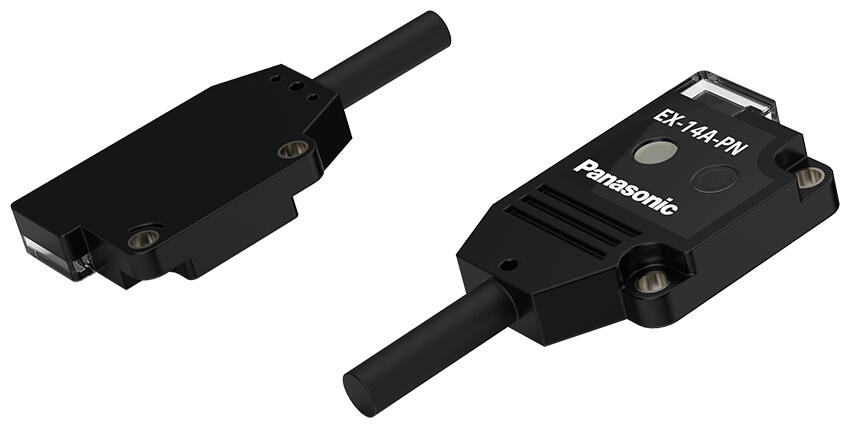

Miniaturní optické snímače EX-10
Série EX-10
- Volně montovatelný s velikostí konečku prstu
Volně montovatelný s velikostí 10×14,5× 3,5 mm (Š×V×H) (jednocestný typ s čelním snímáním). Kromě toho je možné jednoduché seřízení díky použití viditelného červeného paprsku LED.
- Velký rozsah snímání 1 m: EX-19
- Typ s přepnutím provozního režimu: EX-15 / 17
- Desetkrát vyšší životnost: EX-_-R
Flexibilní kabel u EX-_-R má 10krát vyšší životnost oproti konvenčním modelům. Je proto mimořádně vhodný pro pohybující se díly jako jsou ramena robotů atd.
- Masky pro zúžení paprsku vhodné pro EX-13 /17 /19
|
|
OS-EX10-12 | OS-EX10E-12 |
Typické aplikace
Detekce zaplavení pro průtokoměr | Potvrzení umístění FOUP |
|
|
Detekce konce šroubovacího držáku | Snímání rámu desek |
|
|
Technické parametry

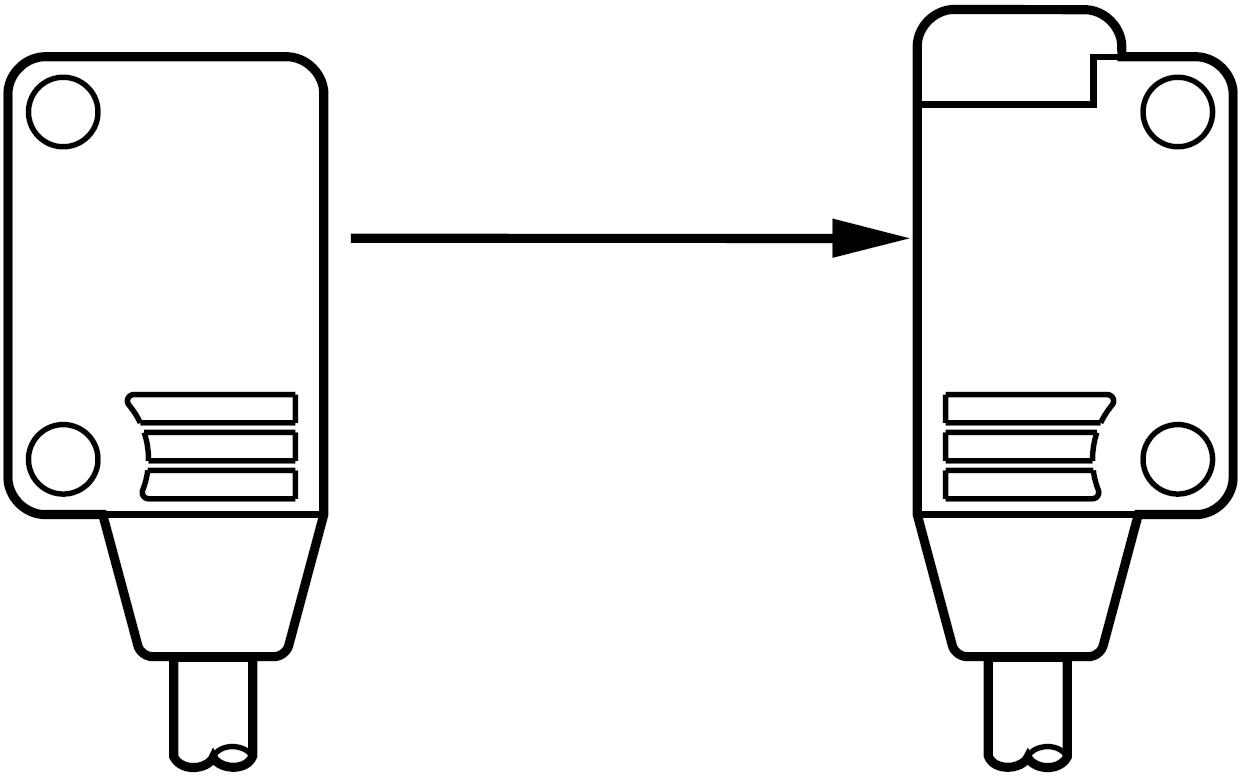

Typy s bočním snímáním:
Typ |
| ||||||
Modelové č. | NPN | EX-11EA | EX-11EB | EX-13EA | EX-13EB | EX-19EA | EX-19EB |
PNP | EX-11EA-PN | EX-11EB-PN | EX-13EA-PN | EX-13EB-PN | EX-19EA-PN | EX-19EB-PN | |
Rozsah snímání | 150 mm | 500 mm | 1 m | ||||
Min. snímaný objekt | Ø1 mm neprůhledný objekt | Ø2 mm neprůhledný objekt | |||||
Napájecí napětí | 12 až 24 V DC±10 % | ||||||
Výstup | Tranzistor s otevřeným kolektorem NPN či PNP - dle konfigurace | ||||||
Výstupní operace | světlo-ON | tma-ON | světlo-ON | tma-ON | světlo-ON | tma-ON | |
Doba odezvy | 0,5 ms nebo méně | ||||||
Krytí | IP67 (IEC) | ||||||
Okolní teplota | -25 až +55 °C | ||||||
Rozměry (Š×V×H) | 10×14,5×3,5 mm | ||||||

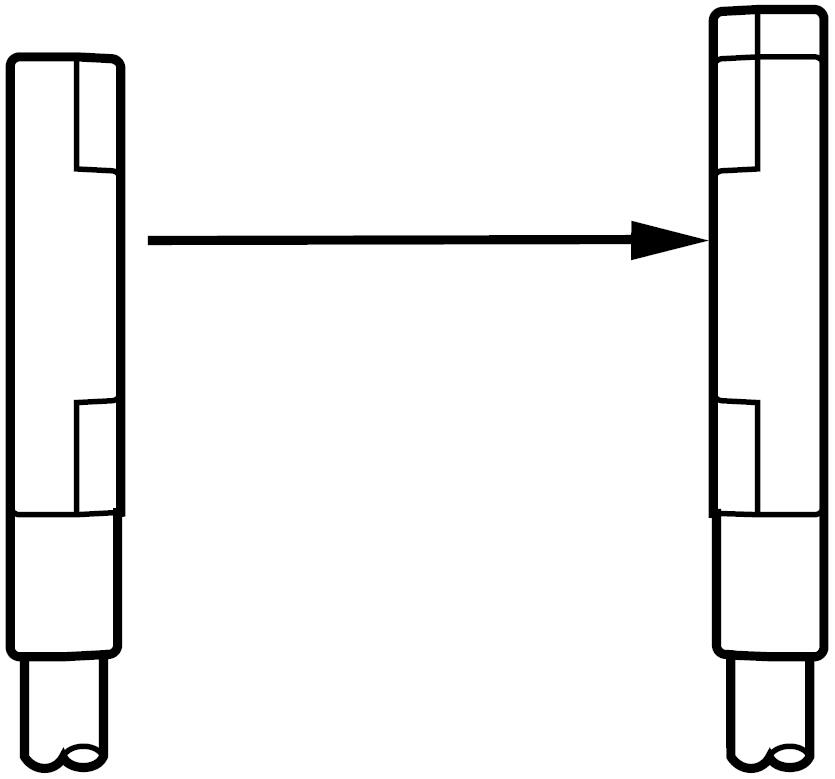

Typy s čelním snímáním:
Typ |
| ||||
Modelové č. | NPN | EX-11A | EX-11B | EX-13A | EX-13B |
PNP | EX-11A-PN | EX-11B-PN | EX-13A-PN | EX-13B-PN | |
Rozsah snímání | 150 mm | 500 mm | |||
Min. snímaný objekt | Ø1 mm neprůhledný objekt | Ø2 mm neprůhledný objekt | |||
Napájecí napětí | 12 až 24 V DC±10 % | ||||
Výstup | Tranzistor s otevřeným kolektorem NPN (pokyn 2) | ||||
Výstupní operace | světlo-ON | tma-ON | světlo-ON | tma-ON | |
Doba odezvy | 0,5 ms nebo méně | ||||
Krytí | IP67 (IEC) | ||||
Okolní teplota | -25 až +55 °C | ||||
Rozměry (Š×V×H) | 10×14,5×3,5 mm | ||||
Další typy senzorů:
Typ | S bočním snímáním | S předním snímáním | |||
|
| ||||
Modelové č. | NPN | EX-15E | EX-17E | EX-14A | EX-14B |
PNP | - | - | EX-14A-PN | EX-14B-PN | |
Rozsah snímání | 150 mm | 500 mm | 2 až 25 mm (bod konv.: 10 mm) | ||
Min. snímaný objekt | Ø1 mm neprůhledný objekt | Ø2 mm neprůhledný objekt | Ø0,1 mm měděný vodič | ||
Napájecí napětí | 12 až 24 V DC±10 % | ||||
Výstup | Tranzistor s otevřeným kolektorem NPN (pokyn 2) | ||||
Výstupní operace | Přepínatelné buďto světlo-ON nebo tma-ON | světlo-ON | tma-ON | ||
Doba odezvy | 0,5 ms nebo méně | ||||
Krytí | IP67 (IEC) | ||||
Okolní teplota | -25 až +55 °C | ||||
Rozměry (Š×V×H) | 10×14,5×3,5 mm (hlavice senzoru) | 13×14,5×3,5 mm | |||

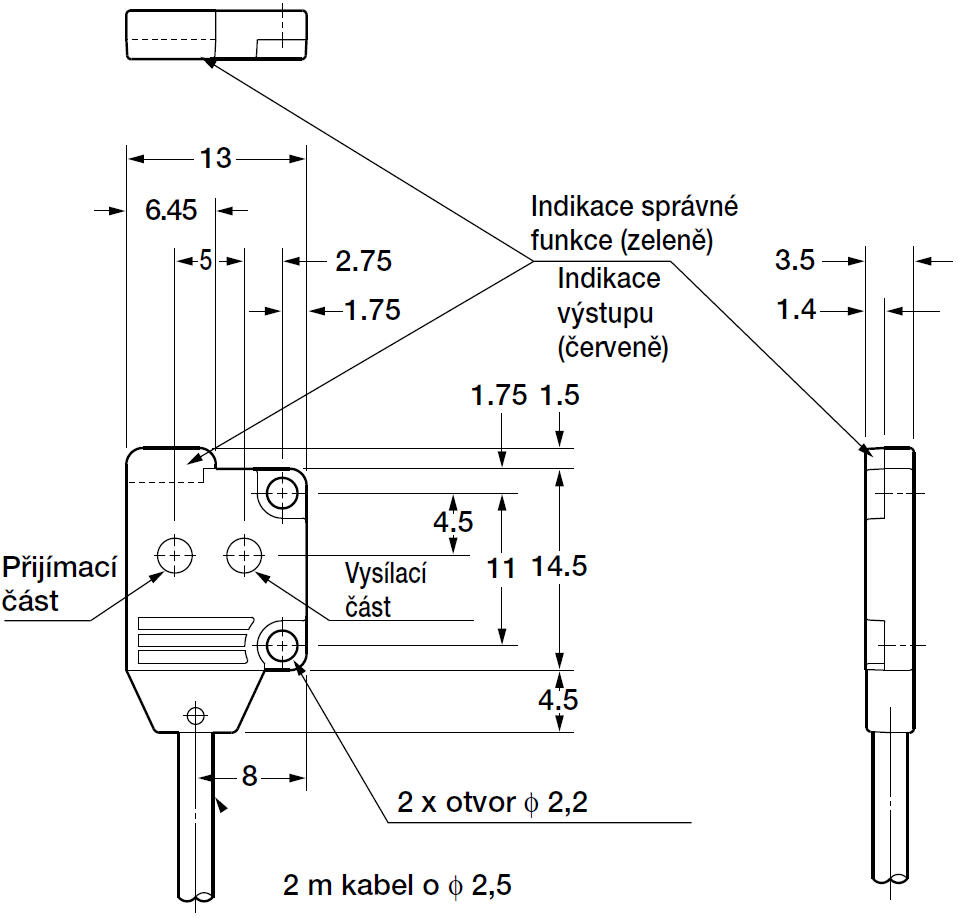

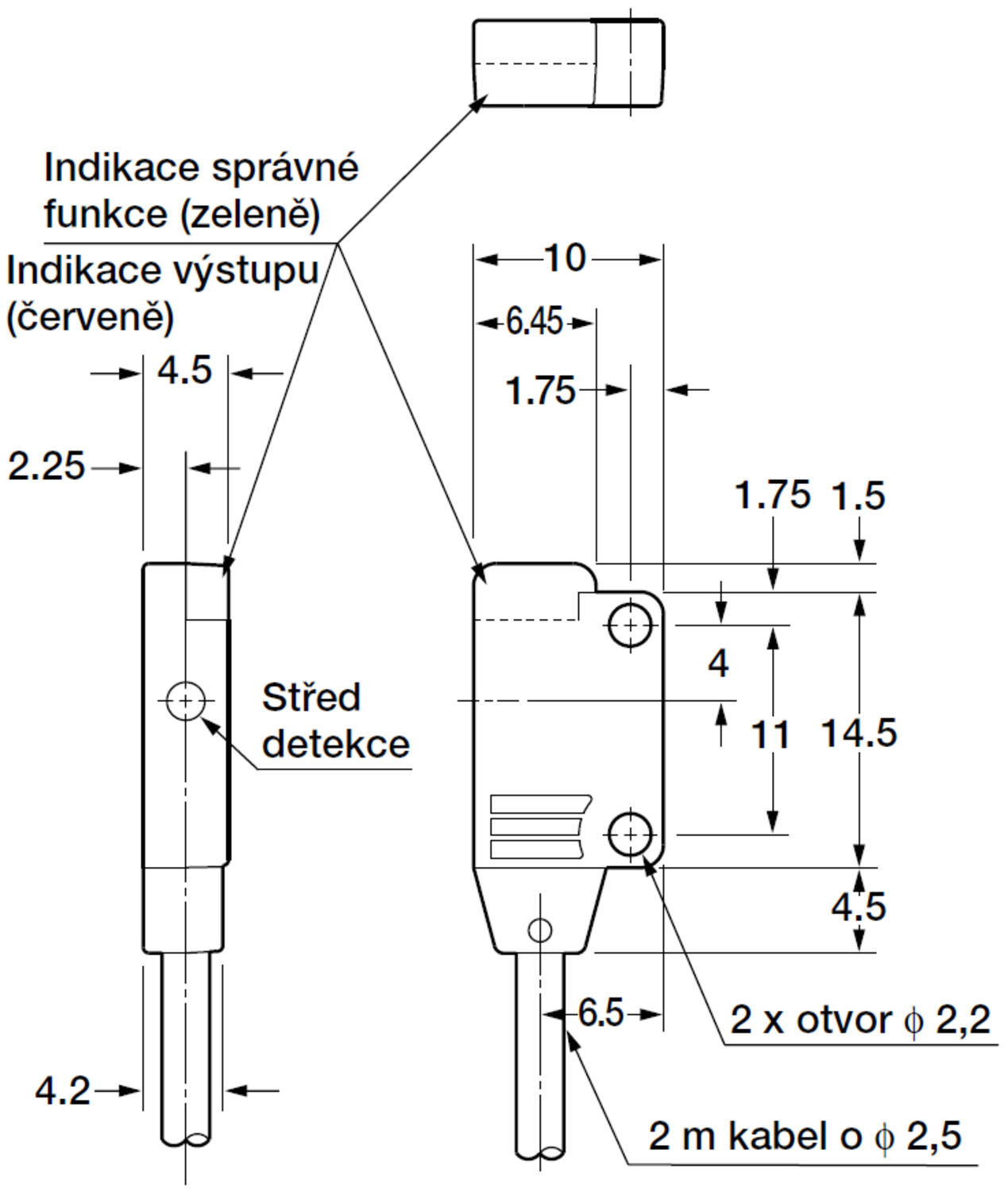

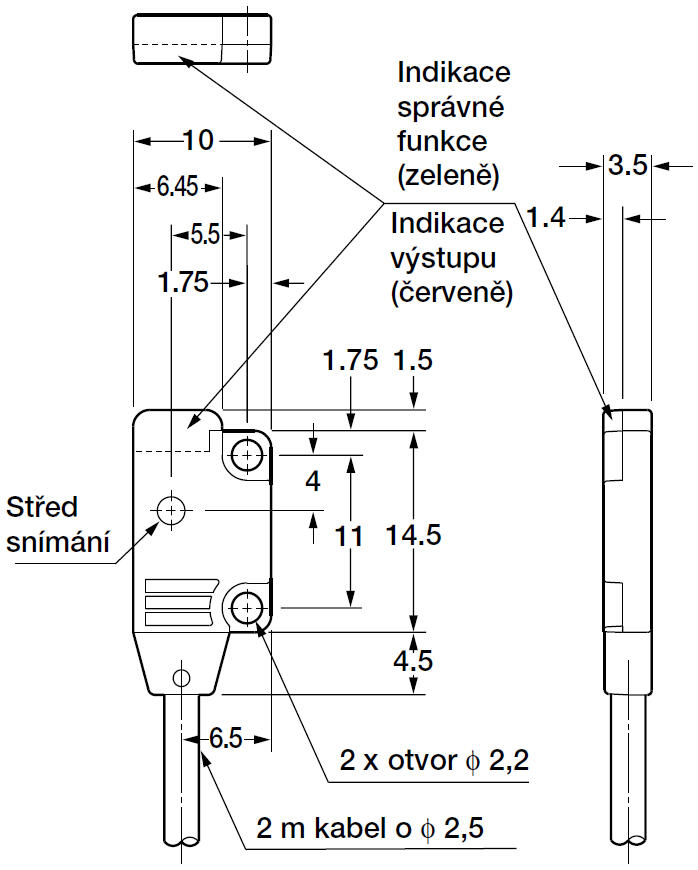

Rozměry
Vysílač / přijímač , boční snímání | Vysílač / přijímač, čelní snímání |
|
|

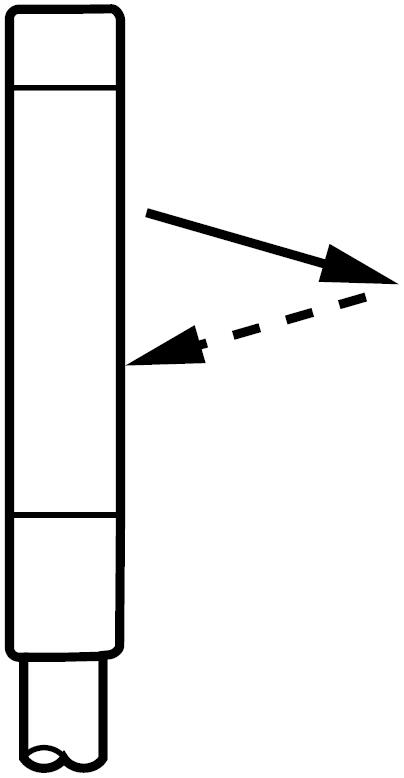

| Konvergentní typ, čelní snímání |
|
|
Připojení

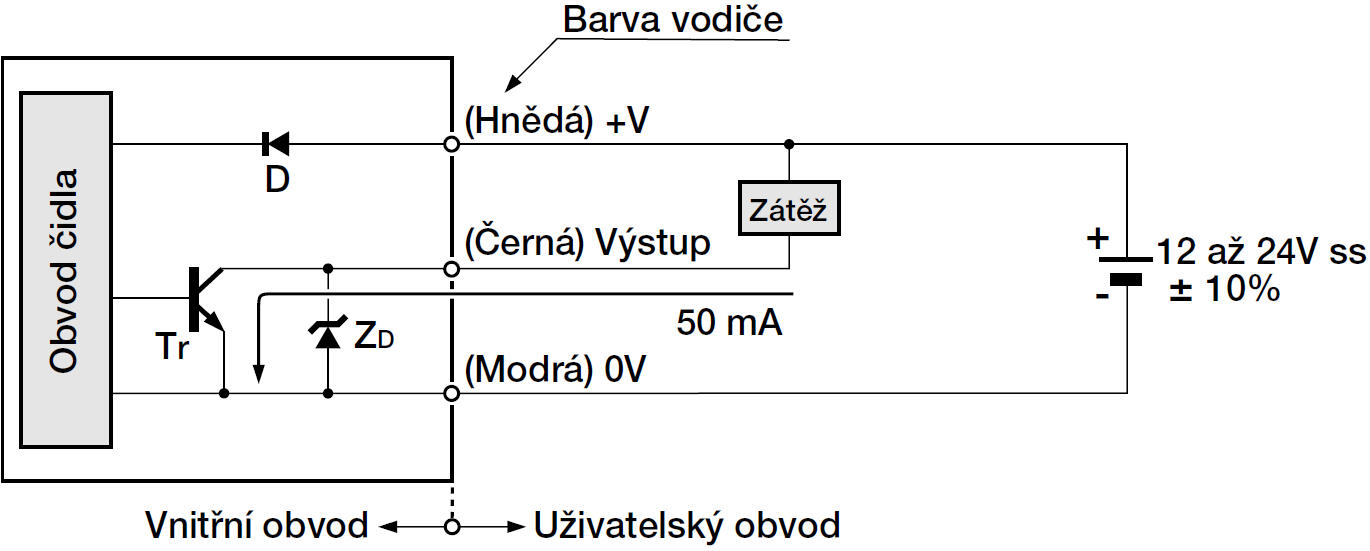

NPN vástup |
|

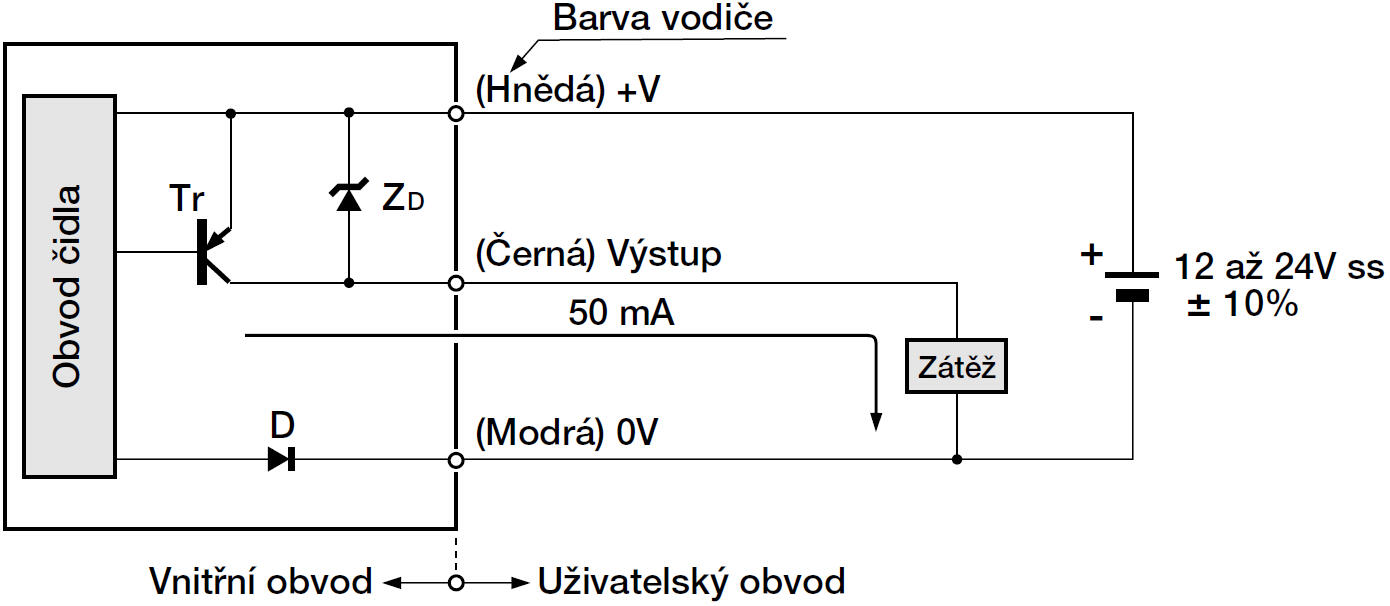

PNP vástup |
|
- Malé tělo, tloušťka 3,5 mm
- Čelní nebo boční snímání
- Doba odezvy 0,5 ms
- Jednoduchá montáž
- IP 67
Vybraná varianta
Vybraná varianta
Specifikace
| Délka kabelu | 2000 mm |
|---|---|
| Doba odezvy | 0,5 ms |
| Elektrické připojení | Kabel 2 m |
| Funkce 1 | Rozsvíceno |
| Hmotnost | 40 g |
| LED indikátor | Ano |
| Materiál čočky | Polyakrylat |
| Materiál těla | Polyetylen |
| Max. výstupní proud | 0,05 A |
| Max. vzdálenost | 500 mm |
| Min. vzdálenost | 0 mm |
| Napájecí napětí | 12-24 V DC |
| Nastavení citlivosti | Ne |
| Provozní teplota max. | 55 °C |
|---|---|
| Provozní teplota min. | -25 °C |
| Rozměr (mm) | 10 x 14,5 x 2,5 |
| Shoda s normami | EMC, RoHS |
| Spotřeba max. | 0,01 A |
| Technologie fotobuňky | Vysílač/Přijímač |
| Teplota skladování do | 70 °C |
| Teplota skladování od | -30 °C |
| Třída krytí | IP67 |
| Typ světla | LED |
| Typ zdroje | LED |
| Výstup | NPN |
Ke stažení
Popis produktu
- Volně montovatelný s velikostí konečku prstu
Volně montovatelný s velikostí 10×14,5× 3,5 mm (Š×V×H) (jednocestný typ s čelním snímáním). Kromě toho je možné jednoduché seřízení díky použití viditelného červeného paprsku LED.
- Velký rozsah snímání 1 m: EX-19
- Typ s přepnutím provozního režimu: EX-15 / 17
- Desetkrát vyšší životnost: EX-_-R
Flexibilní kabel u EX-_-R má 10krát vyšší životnost oproti konvenčním modelům. Je proto mimořádně vhodný pro pohybující se díly jako jsou ramena robotů atd.
- Masky pro zúžení paprsku vhodné pro EX-13 /17 /19
|
|
OS-EX10-12 | OS-EX10E-12 |
Typické aplikace
Detekce zaplavení pro průtokoměr | Potvrzení umístění FOUP |
|
|
Detekce konce šroubovacího držáku | Snímání rámu desek |
|
|
Technické parametry
Typy s bočním snímáním:
Typ |
| ||||||
Modelové č. | NPN | EX-11EA | EX-11EB | EX-13EA | EX-13EB | EX-19EA | EX-19EB |
PNP | EX-11EA-PN | EX-11EB-PN | EX-13EA-PN | EX-13EB-PN | EX-19EA-PN | EX-19EB-PN | |
Rozsah snímání | 150 mm | 500 mm | 1 m | ||||
Min. snímaný objekt | Ø1 mm neprůhledný objekt | Ø2 mm neprůhledný objekt | |||||
Napájecí napětí | 12 až 24 V DC±10 % | ||||||
Výstup | Tranzistor s otevřeným kolektorem NPN či PNP - dle konfigurace | ||||||
Výstupní operace | světlo-ON | tma-ON | světlo-ON | tma-ON | světlo-ON | tma-ON | |
Doba odezvy | 0,5 ms nebo méně | ||||||
Krytí | IP67 (IEC) | ||||||
Okolní teplota | -25 až +55 °C | ||||||
Rozměry (Š×V×H) | 10×14,5×3,5 mm | ||||||
Typy s čelním snímáním:
Typ |
| ||||
Modelové č. | NPN | EX-11A | EX-11B | EX-13A | EX-13B |
PNP | EX-11A-PN | EX-11B-PN | EX-13A-PN | EX-13B-PN | |
Rozsah snímání | 150 mm | 500 mm | |||
Min. snímaný objekt | Ø1 mm neprůhledný objekt | Ø2 mm neprůhledný objekt | |||
Napájecí napětí | 12 až 24 V DC±10 % | ||||
Výstup | Tranzistor s otevřeným kolektorem NPN (pokyn 2) | ||||
Výstupní operace | světlo-ON | tma-ON | světlo-ON | tma-ON | |
Doba odezvy | 0,5 ms nebo méně | ||||
Krytí | IP67 (IEC) | ||||
Okolní teplota | -25 až +55 °C | ||||
Rozměry (Š×V×H) | 10×14,5×3,5 mm | ||||
Další typy senzorů:
Typ | S bočním snímáním | S předním snímáním | |||
|
| ||||
Modelové č. | NPN | EX-15E | EX-17E | EX-14A | EX-14B |
PNP | - | - | EX-14A-PN | EX-14B-PN | |
Rozsah snímání | 150 mm | 500 mm | 2 až 25 mm (bod konv.: 10 mm) | ||
Min. snímaný objekt | Ø1 mm neprůhledný objekt | Ø2 mm neprůhledný objekt | Ø0,1 mm měděný vodič | ||
Napájecí napětí | 12 až 24 V DC±10 % | ||||
Výstup | Tranzistor s otevřeným kolektorem NPN (pokyn 2) | ||||
Výstupní operace | Přepínatelné buďto světlo-ON nebo tma-ON | světlo-ON | tma-ON | ||
Doba odezvy | 0,5 ms nebo méně | ||||
Krytí | IP67 (IEC) | ||||
Okolní teplota | -25 až +55 °C | ||||
Rozměry (Š×V×H) | 10×14,5×3,5 mm (hlavice senzoru) | 13×14,5×3,5 mm | |||
Rozměry
Vysílač / přijímač , boční snímání | Vysílač / přijímač, čelní snímání |
|
|
| Konvergentní typ, čelní snímání |
|
|
Připojení
NPN vástup |
|
PNP vástup |
|
