MOLEX
Distribuční bloky M12
- Integrovaný kabel
- WSOR (Weld Slag Oil Resistant) izolace
- 4 nebo 8 portů
- LED indikace stavů
- Třída krytí IP67
Vybraná varianta
Vybraná varianta
Specifikace
| Barva kabelu | Černá |
|---|---|
| Barva těla | Černá |
| Délka kabelu | 5 m |
| Identifikace jádra | Barevně kódováno |
| Kódování | A |
| LED indikátor | Ano |
| Materiál kabelu | TPU (WSOR) |
| Materiál konektoru | Mosaz |
| Materiál obalu | PBT |
| Napájecí napětí DC max. | 30 V DC |
| Napájecí napětí DC min. | 10 V DC |
| Počet pólů | 4 |
| Počet portů | 4 ks |
|---|---|
| Procesní připojení | M12 |
| Průměr kabelu | 7,8 mm |
| Teplotní rozsah pro fixní použití od | -40 °C |
| Teplotní rozsah pro flexibilní použití | 80 °C |
| Teplotní rozsah pro flexibilní použití od | -25 °C |
| Teplotní rozsah pro použití v ohybu do | 60 °C |
| Teplotní rozsah pro použití v ohybu od | -5 °C |
| Testováno v ohybném žlabu | Ano |
| Třída krytí | IP67 |
| Úprava kontaktů | Pozlacené |
Ke stažení
Popis produktu

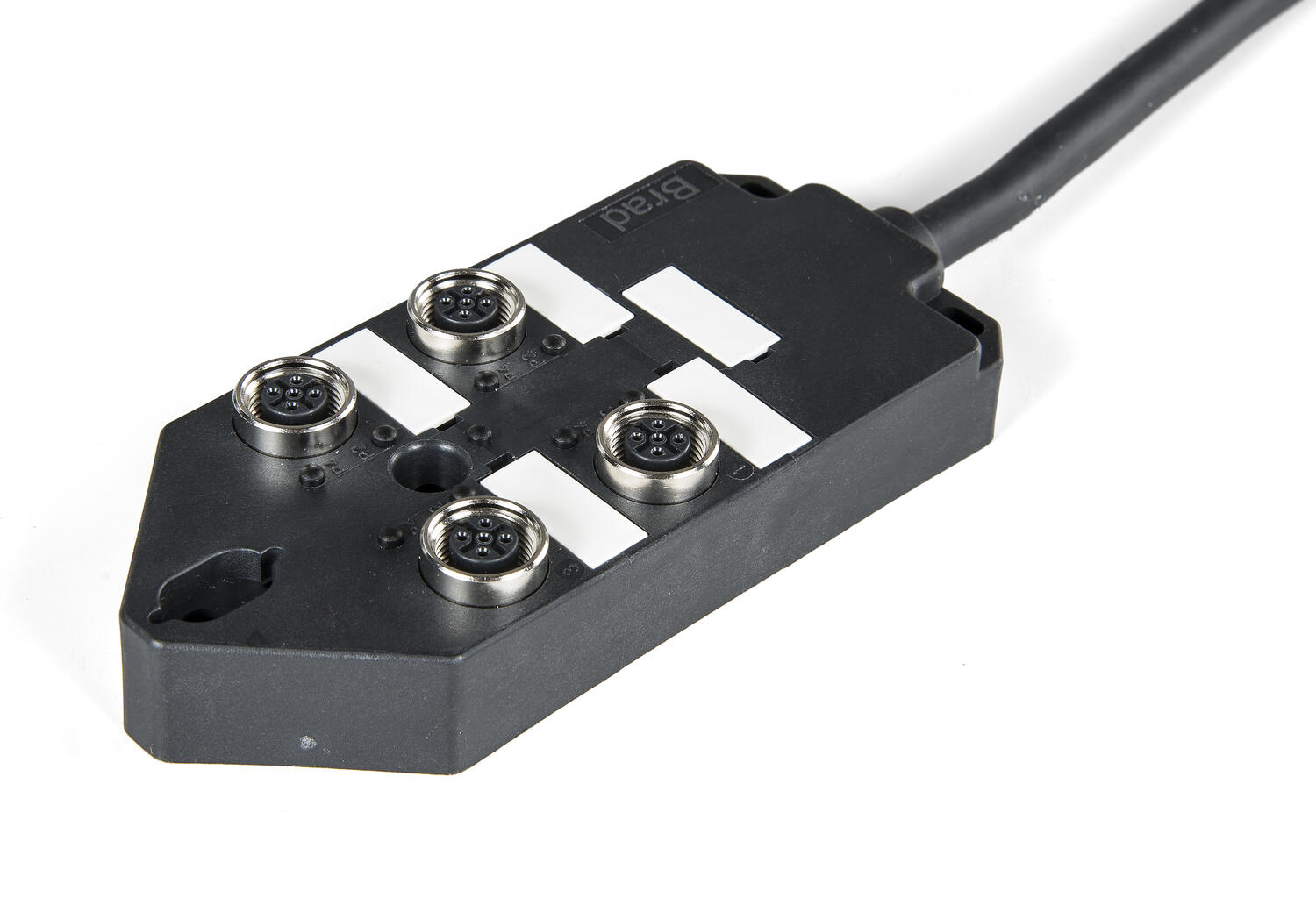

Robustní distribuční bloky M12 s krytím IP67 vybavené unikátními WSOR kabely poskytují rychlé, snadné a spolehlivé připojení IO signálů koncentrovaných do jednoho "home-run" kabelu. LED indikace a velké popisové štítky umožňují přehlednou kontrolu funkce či závady připojených snímačů.
WSOR izolace se vyznačuje odolností proti olejům, UV záření, je vhodná pro častou flexi (energetické řetězy) i do svářecího prostředí.
Cenově zajímavé řešení přehledné infrastruktury na strojích, které jsou instalovány i do velmi náročných provozních podmínek.

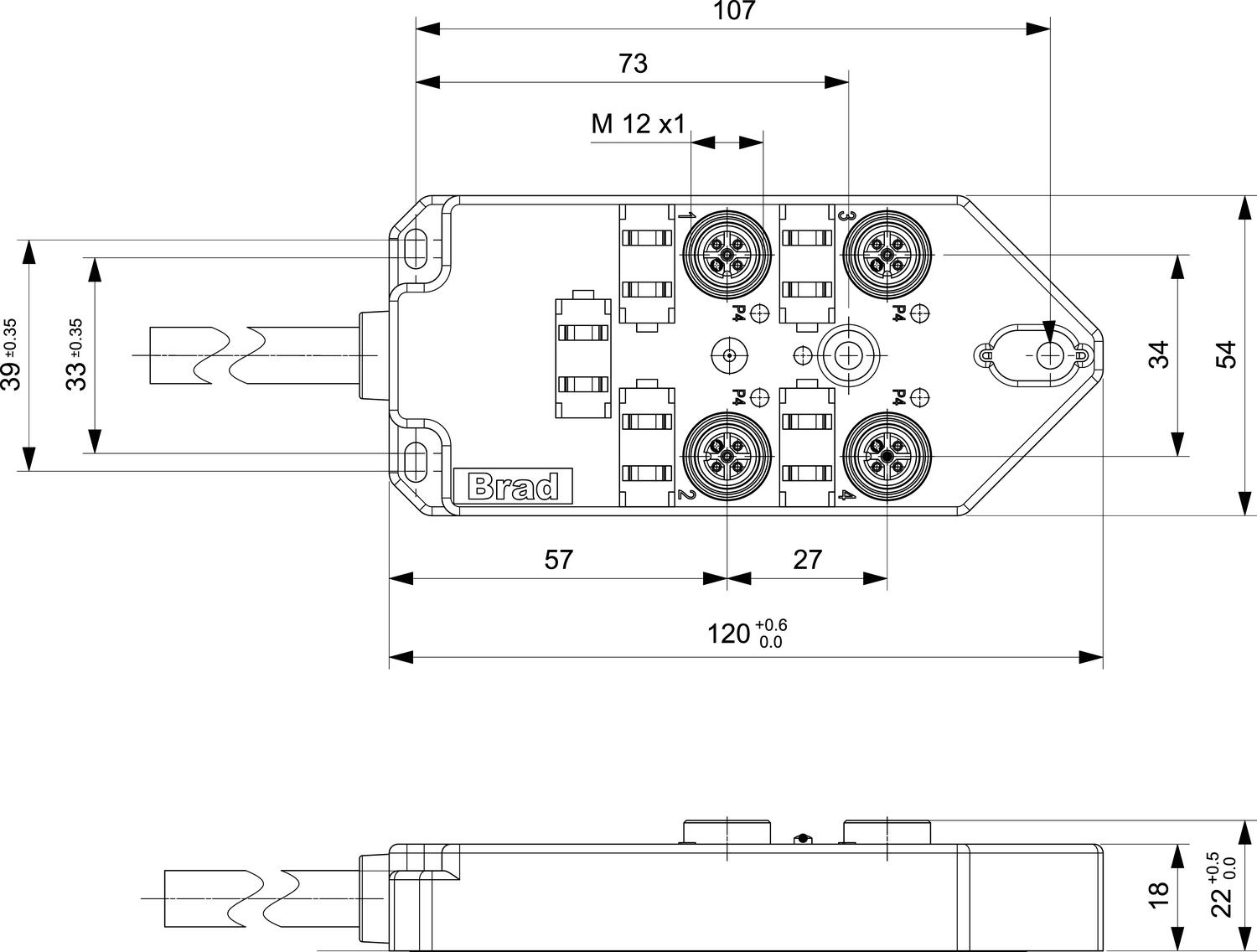

Technické parametry
Vlastnosti bloku | |
Rozsah napětí | 10-30 Vss, PNP |
Max. proud | 4 A / port |
12 A celkem | |
Materiál těla bloku | PBT černý |
Materiál konektoru | Poniklovaná mosaz |
LED indikace | Zelená (napájení) |
Žlutá (stav vstupů) | |
Provozní teplota | -25 °C až +85 °C |
Třída krytí | IP67 |
Vlastnosti kabelu | |
Průřez vodičů | 0,75 mm² (napájení) |
0,34 mm² (signál) | |
Materiál pláště | TPU černý |
Materiál izolace vodičů | TPE |
Poloměr ohybu | > 5x průměr kabelu (statický) |
> 7,5 průměr kabelu (dyn. v energetickém řetězu 5 mil. cyklů @ +20 °C) | |
Krut @ +20 °C | Max. ±180 ° / 1 m |
UV odolnost | Ano (UL1581/2556-300h) |
Odolnost proti olejům | Ano ISO6722, UL758 /2556 (ponor při 100°C v oleji IRM902 ex ASTM2) |
Odolnost proti ohni | UL VW-1, CSA FT-1 |
IEC 60332-2 | |
Provozní teploty | -40 až +90 °C (statická) |
-25 ažl +80 °C (dynamická, bez pevného vedení pohybu) | |
-5 až +60 °C (v energetických řetězech) | |
Další informace | Plášť odolný proti okujím (S-300 Molex test) UL/CSA (UL AWM styl 21215) |
Průměr kabelu | 7 vodičů (3+4) = 7,8 mm 11 vodičů (3+8) = 8,5 mm 19 vodičů (3+16) = 10,2 mm |

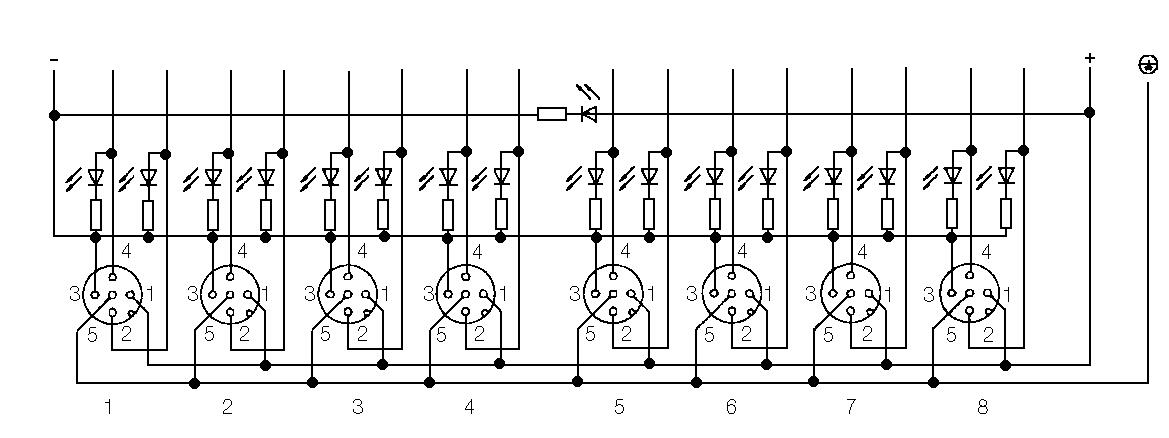

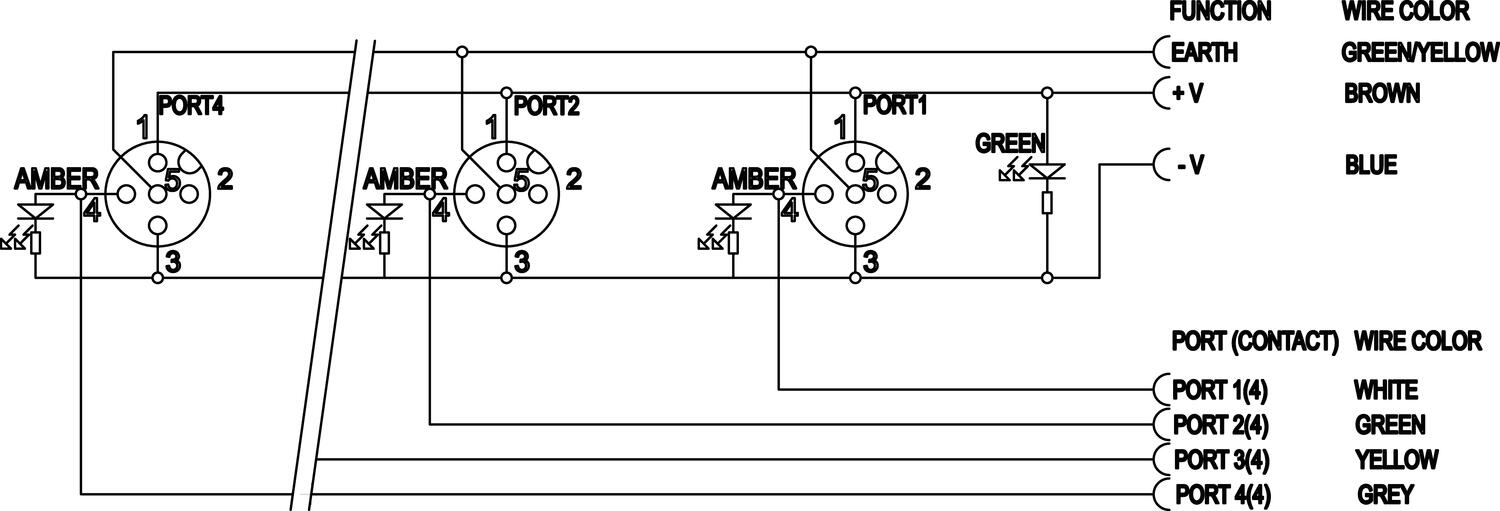

Připojení
Jeden vstup / výstup |
S integrovaným kabelem | ||
Barva vodiče | Číslo portu | Pin |
Hnědá (+) | 1-8 | (1) |
Modrá (-) | 1-8 | (3) |
Žlutá-Zelená ( ) | 1-8 | (5) |
Bílá | 1 | (4) |
Zelená | 2 | (4) |
Žlutá | 3 | (4) |
Šedá | 4 | (4) |
Růžová | 5 | (4) |
Červená | 6 | (4) |
Černá | 7 | (4) |
Fialová | 8 | (4) |
Zdvojený vstup / výstup |
|
S integrovaným kabelem | ||
Barva kabelu | Číslo portu | Pin |
Hnědá (+) | 1-8 | (1) |
Modrá (-) | 1-8 | (3) |
Žlutá-Zelená ( ) 1-8 | 1-8 | (5) |
Šedá-Růžová | 1 | (2) |
Bílá | 1 | (4) |
Červená-Modrá | 2 | (2) |
Zelená | 2 | (4) |
Bílá-Zelená | 3 | (2) |
Žlutá | 3 | (4) |
Hnědá-Zelená | 4 | (2) |
Šedá | 4 | (4) |
Bílá-Žlutá | 5 | (2) |
Růžová | 5 | (4) |
Žlutá-Hnědá | 6 | (2) |
Červená | 6 | (4) |
Bílá-šedá | 7 | (2) |
Černá | 7 | (4) |
Šedá-Hnědá | 8 | (2) |
Fialová | 8 | (4) |
