ENTRELEC
Řadové silové svorky D120/42.AF
- 120 mm² / 269 A (IEC) 240 A (UL)
- 1 čep M10 + 1 šroubová svorka, Umbrako
- šířka 42 mm
Vybraná varianta
D120/42.AF svorka silová
Art:
Vybraná varianta
Specifikace
| Balení | 1 ks |
|---|---|
| Barva | Šedá |
| Hloubka | 197 mm |
| Jmenovité napětí dle IEC | 1000 V |
| Jmenovité napětí dle UL | 600 V |
| Jmenovitý proud dle IEC | 269 A |
| Jmenovitý proud dle UL | 240 A |
| Jmenovitý průřez dle IEC | 120 mm² |
| Max. utahovací moment | 20 |
|---|---|
| Min. utahovací moment | 10 |
| Počet připojení | 2 ks |
| Shoda s normami | CE, Gost R, RoHS, USR CNR |
| Šířka | 42 mm |
| Výška | 129,7 mm |
Popis produktu
Silová svorka
Pro lištu TS35
Svorka pro montáž na symetrickou DIN lištu nebo přímo na desku.
Šířka 42 mm |
1 matice M10 + 1 svěrka se šroubem HM10 |
Technické parametry
|
| NFC* | DIN** |
Kabelové oko | Průřez vodiče - pevný | 6-150 mm² | 6-120 mm² |
C8/C11 | pevný vodič | 6-120 mm² |
|
|
| IEC | IEC |
Jmenovité napětí |
|
|
|
V = | V | 1000 | 1000 |
Zkratová odolnost | kV | 8 | 8 |
Stupeň znečištění |
| 3 | 3 |
Jmenovitý proud | A | 269 |
|
Jmenovitý průřez | mm² | 120 |
|
Doporučené utažení | Nm | Kabelové oko 10 |
|
* NFC 20130 ** DIN 46234 | |||
Objednací informace
Popis | Barva | Typ | Obj.č. | E-number | Balení |
Silová svorka | D120/42.AF | 19000807 |
| 5 |
Doplňky
Popis | Pozn. | Typ | Obj.č. | E-number | Balení |

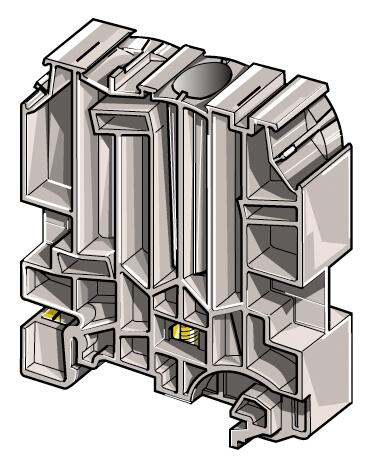

Koncovka, vysoká, kovová patka |
| BADH | 11690027 |
| 50 |
Ochranný kryt |
| CPUF120 | 19001820 |
| 5 |
| |
Koncovka, vysoká | Ochranný kryt otočný |
