ENTRELEC
Řadové svorky odpojovací M10/10.ST1.VO
- Odnímatelná svorka
- Pro testování silového obvodu
- 10 mm² / 63 A
Vybraná varianta
M10/10.ST1 svorka s odpojovačem šedá
Art:
Vybraná varianta
Specifikace
| Balení | 25 ks |
|---|---|
| Barva | Šedá |
| Jmenovité napětí dle CSA | 40 V |
| Jmenovité napětí dle IEC | 63 V |
| Jmenovité napětí dle UL | 40 V |
| Jmenovitý proud dle CSA | 150 A |
| Jmenovitý proud dle IEC | 400 A |
| Jmenovitý proud dle UL | 150 A |
| Jmenovitý průřez dle CSA | 6 AWG |
| Jmenovitý průřez dle IEC | 10 mm² |
| Jmenovitý průřez dle UL | 6 AWG |
| Max. průřez laněného vodiče dle IEC | 10 mm² |
|---|---|
| Max. průřez pevného vodiče dle IEC | 16 mm² |
| Max. průřez pevného vodiče dle UL | 6 AWG |
| Max. utahovací moment | 1,4 |
| Min. průřez laněného vodiče dle IEC | 0,5 mm² |
| Min. průřez pevného vodiče dle IEC | 0,5 mm² |
| Min. průřez pevného vodiče dle UL | 18 AWG |
| Min. utahovací moment | 1,1 |
| Shoda s normami | CE, RoHS |
Popis produktu
Svorka s odpojovačem
Pro testování obvodů

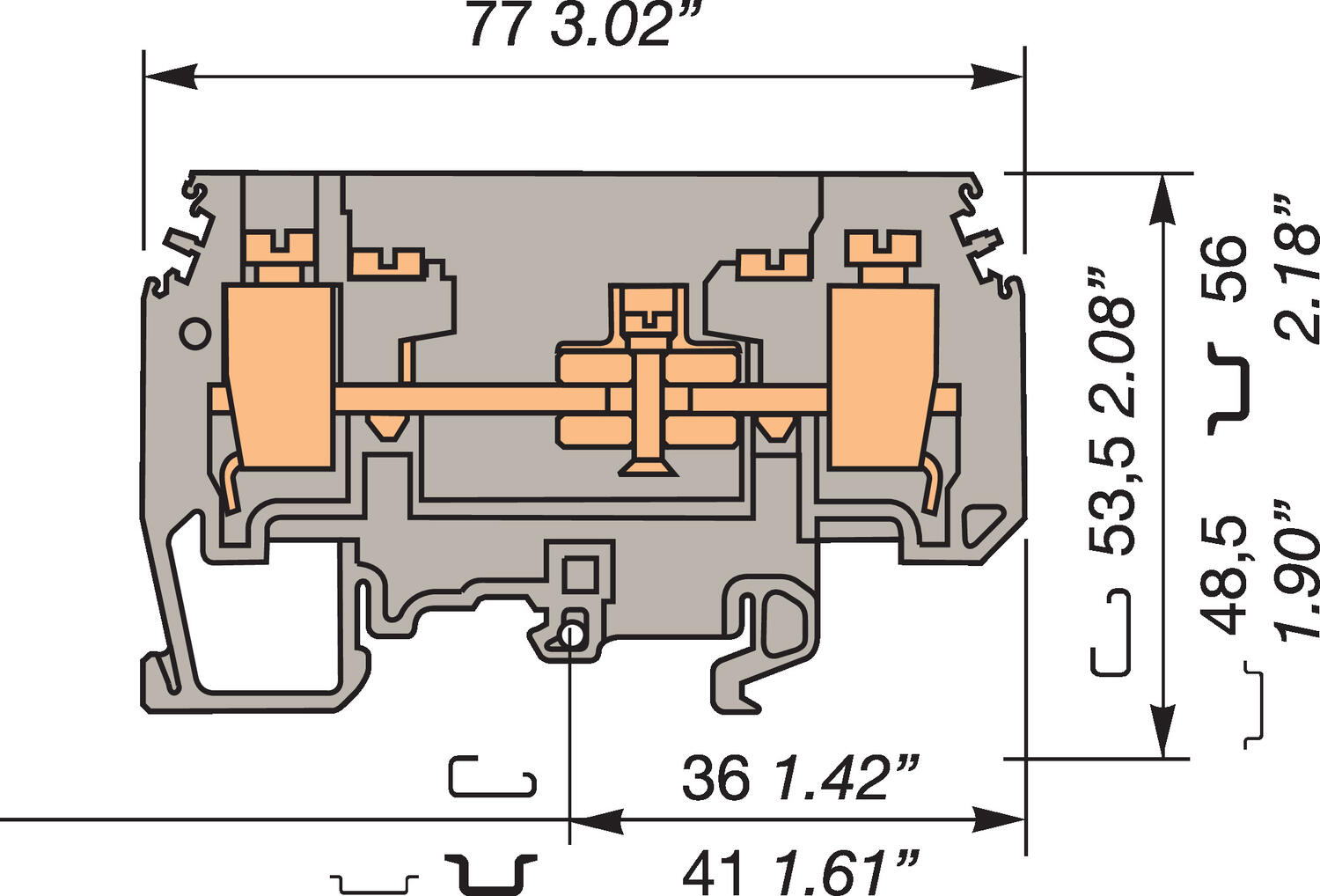

Řadové svorkyM10/10.ST1 se používají jako zkušební a měřicí svorky. Hlavní oblastí použití jsou obvody v proudových transformátorech. Tyto svorky umožňují zkoušení, měření, připojení měřicích přístrojů atd.POZOR! Použití svorky pro tyto účely nemá žádný vliv na kabely připojené ke svorkám, což znamená, že obvod není nikterak ovlivněn. Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN 50022, 50035).
Šířka 10 mm |
Technické parametry
| IEC | UL | CSA |
Průřez vodiče - pevný | 0.5-16 mm² | 18-6 AWG | 18-6 AWG |
Průřez vodiče - lankový | 0.510 mm² | 18-6 AWG | 18-6 AWG |
Jmenovité napětí (V) | 400 | 150 | 150 |
Zkratová odolnost (kV) | 6 |
|
|
Stupeň znečištění | 3 |
|
|
Jmenovitý proud (A) | 76* | 40 | 40 |
Jmenovitý průřez | 10 mm² |
|
|
Délka odizolování (mm) | 13 |
|
|
Doporučené utažení (Nm) | 1.1-1.4 |
|
|
| *SEMKO tested |
|
|
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
Svorka s odpojovačem | M10/10.ST1 | 19592402 |
| 25 | |
Svorka s odpojovačem |
| M10/10.ST1 | 11592401 |
| 25 |
Doplňky
Popis | Pozn. | Typ | Obj.č. | E-kód | Balení |
Koncovka |
| BADL | 39990302 | E2925699 | 50 |
Koncovka |
| BAM2V0 | 39996701 | E2925697 | 50 |
Koncovka na šroub, šedá |
| BAM2 | 20635116 | E2925697 | 50 |
šedá krajní stěna |
| FEMT2VO | 19362920 |
| 10 |
Oddělovač obvodů |
| SCFT2 | 11452205 |
| 10 |
Zkratovací hřeben, 10-pólový |
| PC10 | 16331526 | E2925680 | 10 |
Propojka pro kabel |
| AD2.5 | 11420520 | E2925672 | 10 |
Popisné štítky |
| RC810/RC1010 |
|
|
|
| |
BAM2 | BADL |
FEMT2 VO | SCFT2 |
| |
FC4 | PC10 |
| |
AD2.5 | RC1010 |
