ENTRELEC

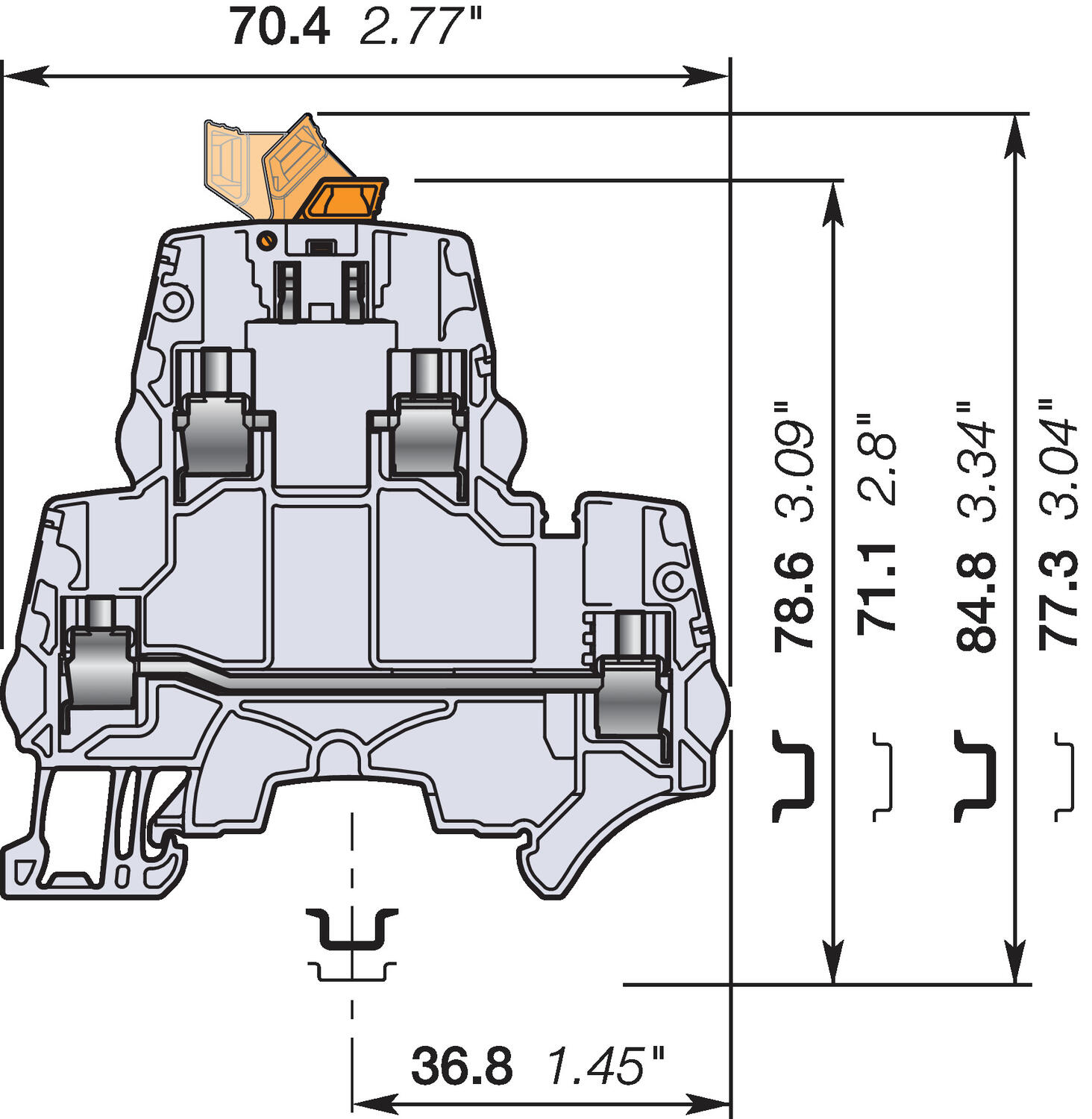

Řadová svorka dvoupatrová rozpojovací s nožovým kontaktem ZS4-D2-S
- 4 mm² / 25 A
- Šířka 5,2 mm
- Horní patro oddělitelné
Vybraná varianta
Popis produktu
Lištová svorka
Dvoupatrová svorka rozpojovací s nožovým kontaktem, šroub-šroub
Šířka 5,2 mm
Svorkovnice ZS4-D2-S... dovoluje použítí kabelů až do průřezu 4 mm² a montuje se na lištu TS35.
Má stejný profil jako ostatní dvoupatrové svorky ZS4-D2 - používá tedy stejné příslušenství.
ZS4-D2-S | ZS4-D2-S-T | ||
|
|
|
|
|
|
|
|
|
|
|
|
Technické parametry
Entrelec
Připojované vodiče | UL | IEC |
Pevný | 24-10 AWG | 0.2-4 mm² |
Lankový | 24-12 AWG | 0.22-4 mm² |
S neizolovanou dutinkou | 24-12 AWG | 0.22-4 mm² |
S izolovanou dutinkou | 24-14 AWG | 0.22-2.5 mm² |
Jmenovité napětí (V) | 300 | 630 |
Rozpojovací obvod | 27 | 25 |
Průchozí obvod | 27 | 29 |
Jmenovitý průřez | 12 AWG | 4 mm² |
Jmenovitý krátkodobý výdržný proud (1 s) |
| 480 A |
Impulzní výdržné napětí |
| 8000 V |
Krytí | NEMA1 | IP20 |
|
|
|
Homologace | ||
|
|
|
|
|
|
|
|
|
| ||
Montážní pokyny | ||
Odizolovací délka |
| 10.5 mm |
Šroubovák |
| 3.5 mm |
Utahovací moment |
| 0.5-0.7 Nm |
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
Dvoupatrová rozpojovací svorka |
| ZS4-D2-S | 1SNK505315R0000 |
| 50 ks |
Dvoupatrová rozpojovací svorka |
| ZS4-D2-S-T2 | 1SNK505316R0000 |
|
Příslušenství
Popis | Poznámka | Typ | Obj.č. | E-kód | Balení |
Lišta, neperforovaná 35x7.5x1 (2 m) |
| TS35 | TS35 | E2929954 | 20x2 m |
Lišta, perforovaná 35x7.5x1 (2 m) |
| TS35F | TS35/F5 | E2929953 | 20x2 m |
Lišta neperforovaná 35x15x1.5 (2 m) |
| TS35C | TS35/C | E2929956 | 10x2 m |
Koncová zarážka vysoká |
| BAZH1 | 1SNK900102R0000 | E2925149 | 50 ks |

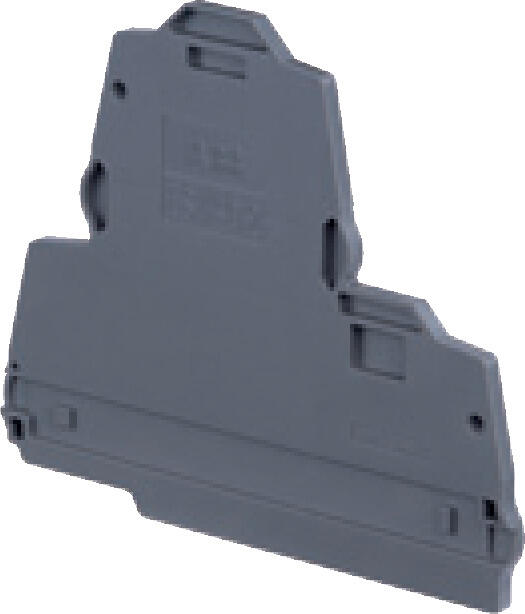

Koncová sekce |
| ES4-D2 | 1SNK505960R0000 | E2925144 | 20 ks |
Propojky | 2-póly | JB5-2 | 1SNK905302R0000 | E2925366 | 50 ks |
3-póly | JB5-3 | 1SNK905303R0000 | E2925367 | 50 ks | |
4-póly | JB5-4 | 1SNK905304R0000 | E2925368 | 50 ks | |
5-pólů | JB5-5 | 1SNK905305R0000 | E2925369 | 50 ks | |
10-pólů | JB5-10 | 1SNK905310R0000 | E2925370 | 30 ks | |
Testovací adaptér pro testovací zdířky ø 2 mm |
| TP2 | 1SNK900203R0000 | E2925155 | 20 ks |
Testovací adaptér pro testovací zdířky ø 4 mm |
| TP4 | 1SNK900205R0000 | E2925156 | 20 ks |
Stíněné konektory |
| SHB | 1SNK900602R0000 | E2925161 | 20 ks |
Značení řadových svorek 100 ks prázdná karta | pro plotter | MC512PA | 1SNK149999R0000 | E2967590 | 20 ks |
pro termotiskárnu | MC512 | 1SNK140000R0000 |
| 22 ks | |
Jiné označení viz příslušenství |
|
|
|
|
|
|
|
|
BAZH1 | JB5 | ES4-D2 |
|
|
|
TP2-TP4 | SHB | MC512PA |
